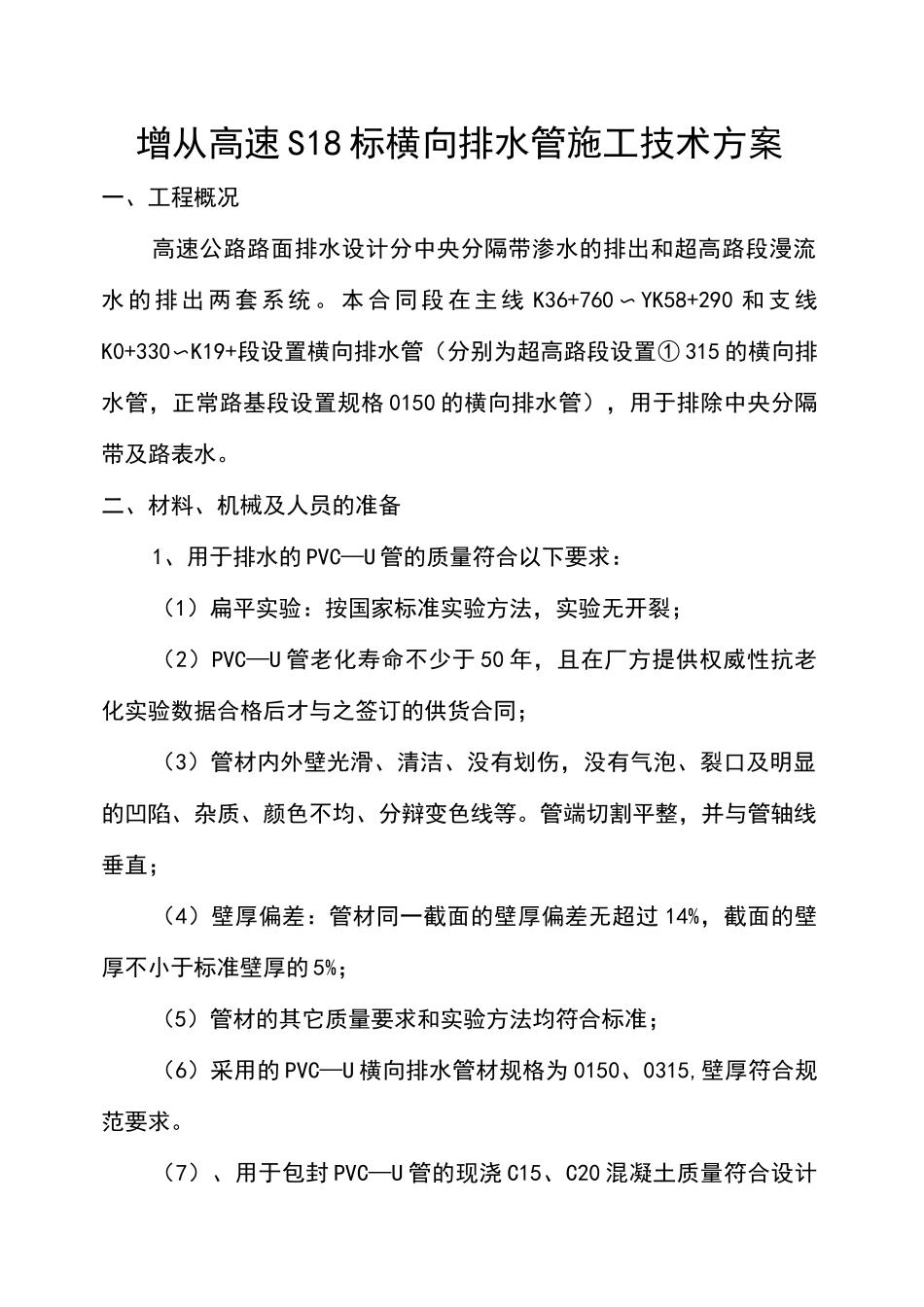

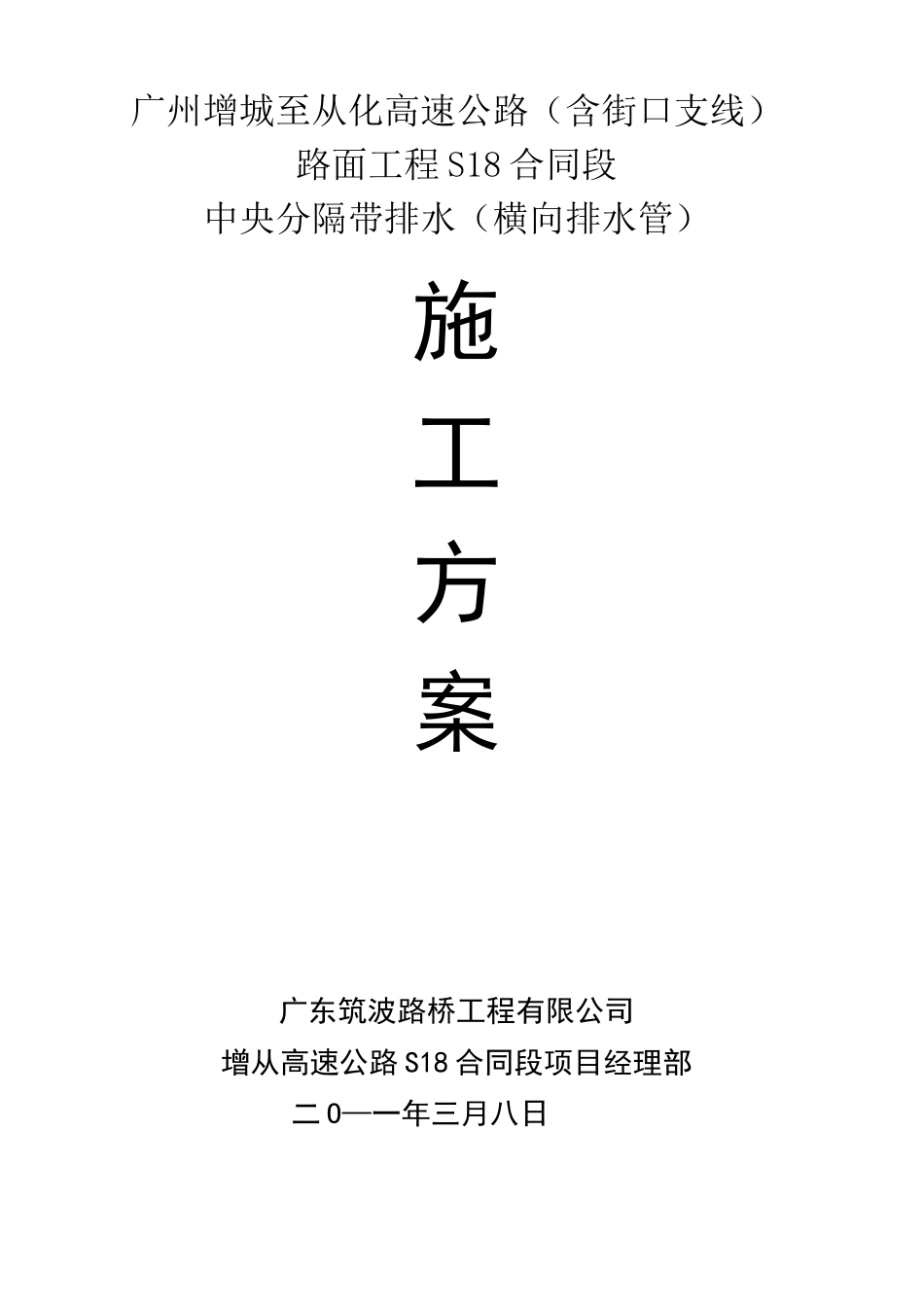

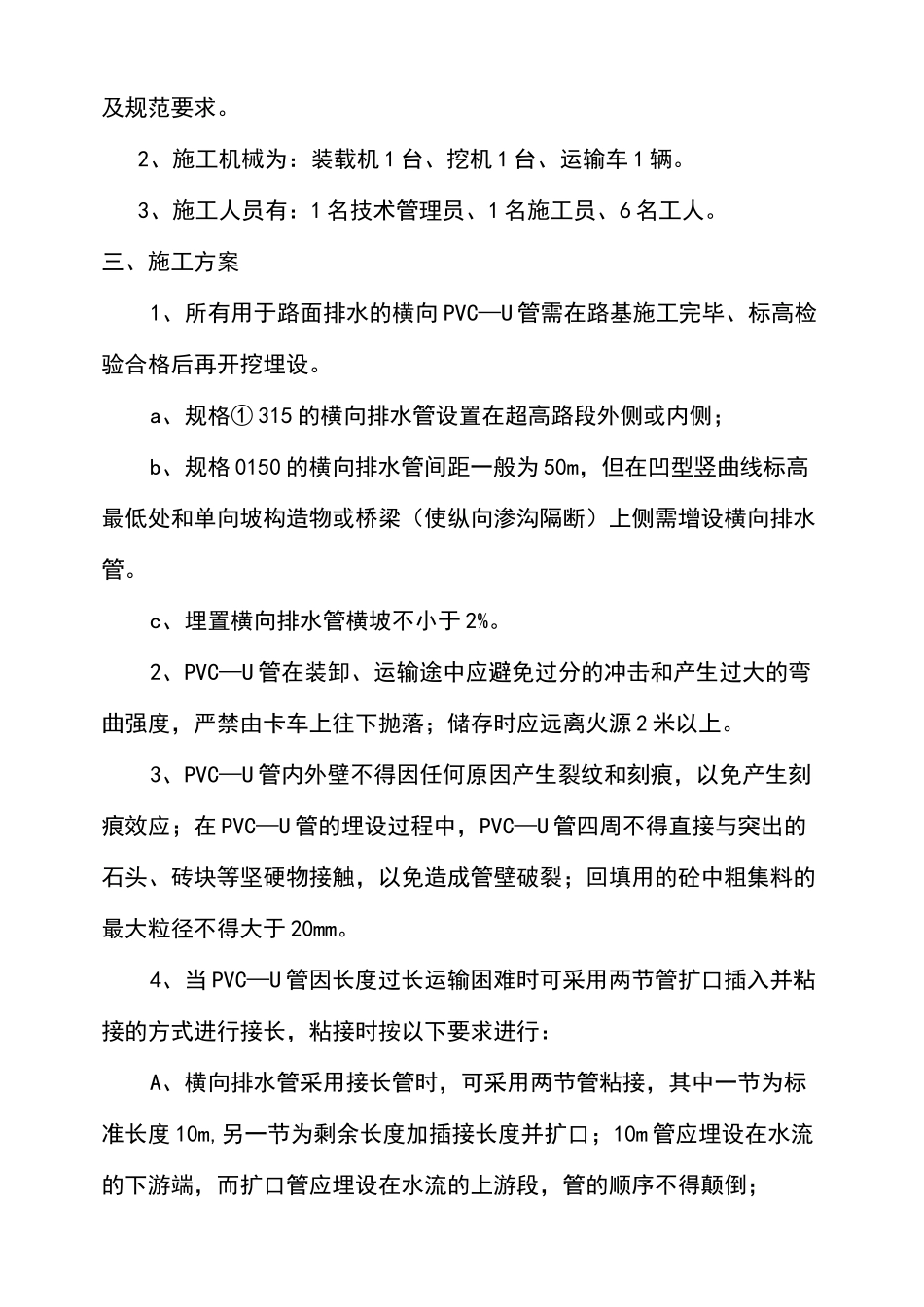

广州增城至从化高速公路（含街口支线）路面工程S18合同段中央分隔带排水（横向排水管）施工方案广东筑波路桥工程有限公司增从高速公路S18合同段项目经理部二O—一年三月八日增从高速S18标横向排水管施工技术方案一、工程概况高速公路路面排水设计分中央分隔带渗水的排出和超高路段漫流水的排出两套系统。本合同段在主线K36+760〜YK58+290和支线K0+330〜K19+段设置横向排水管（分别为超高路段设置①315的横向排水管，正常路基段设置规格0150的横向排水管），用于排除中央分隔带及路表水。二、材料、机械及人员的准备1、用于排水的PVC—U管的质量符合以下要求：（1）扁平实验：按国家标准实验方法，实验无开裂；（2）PVC—U管老化寿命不少于50年，且在厂方提供权威性抗老化实验数据合格后才与之签订的供货合同；（3）管材内外壁光滑、清洁、没有划伤，没有气泡、裂口及明显的凹陷、杂质、颜色不均、分辩变色线等。管端切割平整，并与管轴线垂直；（4）壁厚偏差：管材同一截面的壁厚偏差无超过14%，截面的壁厚不小于标准壁厚的5%；（5）管材的其它质量要求和实验方法均符合标准；（6）采用的PVC—U横向排水管材规格为0150、0315,壁厚符合规范要求。（7）、用于包封PVC—U管的现浇C15、C20混凝土质量符合设计及规范要求。2、施工机械为：装载机1台、挖机1台、运输车1辆。3、施工人员有：1名技术管理员、1名施工员、6名工人。三、施工方案1、所有用于路面排水的横向PVC—U管需在路基施工完毕、标高检验合格后再开挖埋设。a、规格①315的横向排水管设置在超高路段外侧或内侧；b、规格0150的横向排水管间距一般为50m，但在凹型竖曲线标高最低处和单向坡构造物或桥梁（使纵向渗沟隔断）上侧需增设横向排水管。c、埋置横向排水管横坡不小于2%。2、PVC—U管在装卸、运输途中应避免过分的冲击和产生过大的弯曲强度，严禁由卡车上往下抛落；储存时应远离火源2米以上。3、PVC—U管内外壁不得因任何原因产生裂纹和刻痕，以免产生刻痕效应；在PVC—U管的埋设过程中，PVC—U管四周不得直接与突出的石头、砖块等坚硬物接触，以免造成管壁破裂；回填用的砼中粗集料的最大粒径不得大于20mm。4、当PVC—U管因长度过长运输困难时可采用两节管扩口插入并粘接的方式进行接长，粘接时按以下要求进行：A、横向排水管采用接长管时，可采用两节管粘接，其中一节为标准长度10m,另一节为剩余长度加插接长度并扩口；10m管应埋设在水流的下游端，而扩口管应埋设在水流的上游段，管的顺序不得颠倒；B、接用胶应采用PVC—U管厂家提供的专用硬质胶合剂，并按其说明要求，同时须在厂家现场安装指导技术人员的指导下进行粘接施工；C、在粘接PVC—U管时应把粘接管的内外壁清刷干净，结合面不得有油污、潮湿、灰土等各种杂质，胶合剂用量应适合，涂刷应均匀。5、施工中，每根管子的两端需临时封口，以免异物掉入管中堵塞管子，待安装完后需要过水时，再取消临时封口。6、铺设管子后进行砼回填施工时，所填筑砼采用插入式振动棒振捣密实，并浇平至路床顶面。7、挖机开挖后，采用人工修整沟槽，沟槽开挖出来的石粉和泥土须及时清理干净。8、为便于纵向管和集水井衔接，横向排水管靠中央分隔带30cm部分不包裹砼。所有横向排水管需在与中央分隔带纵向渗沟及流水槽集水中相接前保持排水畅通，确保中央分隔带部分雨后不积水，做好临时进水口。四、排水管安装质量检查1、施工工序为：在合格的路基上T路面排水管测量放样T开挖管槽T水准仪检测坑槽底部标高T坑底现浇C15砼垫层T安装水管T现浇C20砼包封T铲运、清理干净路床2、每一个工序都有监理及内部质检人员检查质量，做记录。3、送取样品到工地试验室做水管及水泥混凝土的各项试验，符合规范及设计要求才能进行下步施工。五、工程质量管理体系及保证措施1、工程质量目标（1）、分项分部工程交验合格率100%，单位工程按国家现行施工技术规范、规程验收达到合格标准；综合评分达到90分以上。竣工验收的质量评定为优良。（2）、工程质量隐患和问题整改率达到100%。2、工程质量管理体系质量管理保证体系是保证和提高工程质量为目标，运用业务系统的严格组织和科学管理制度，把公司各部...
