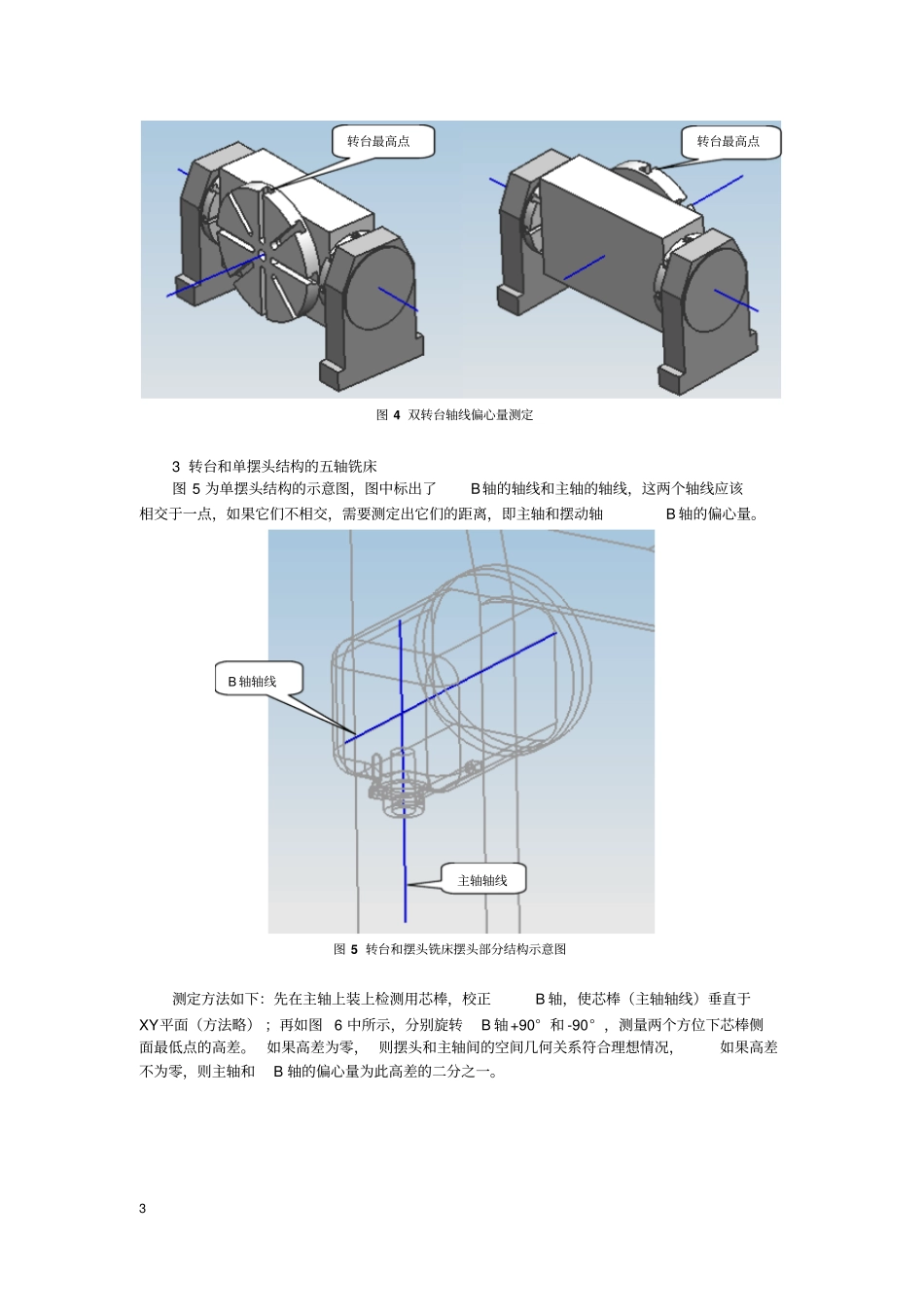

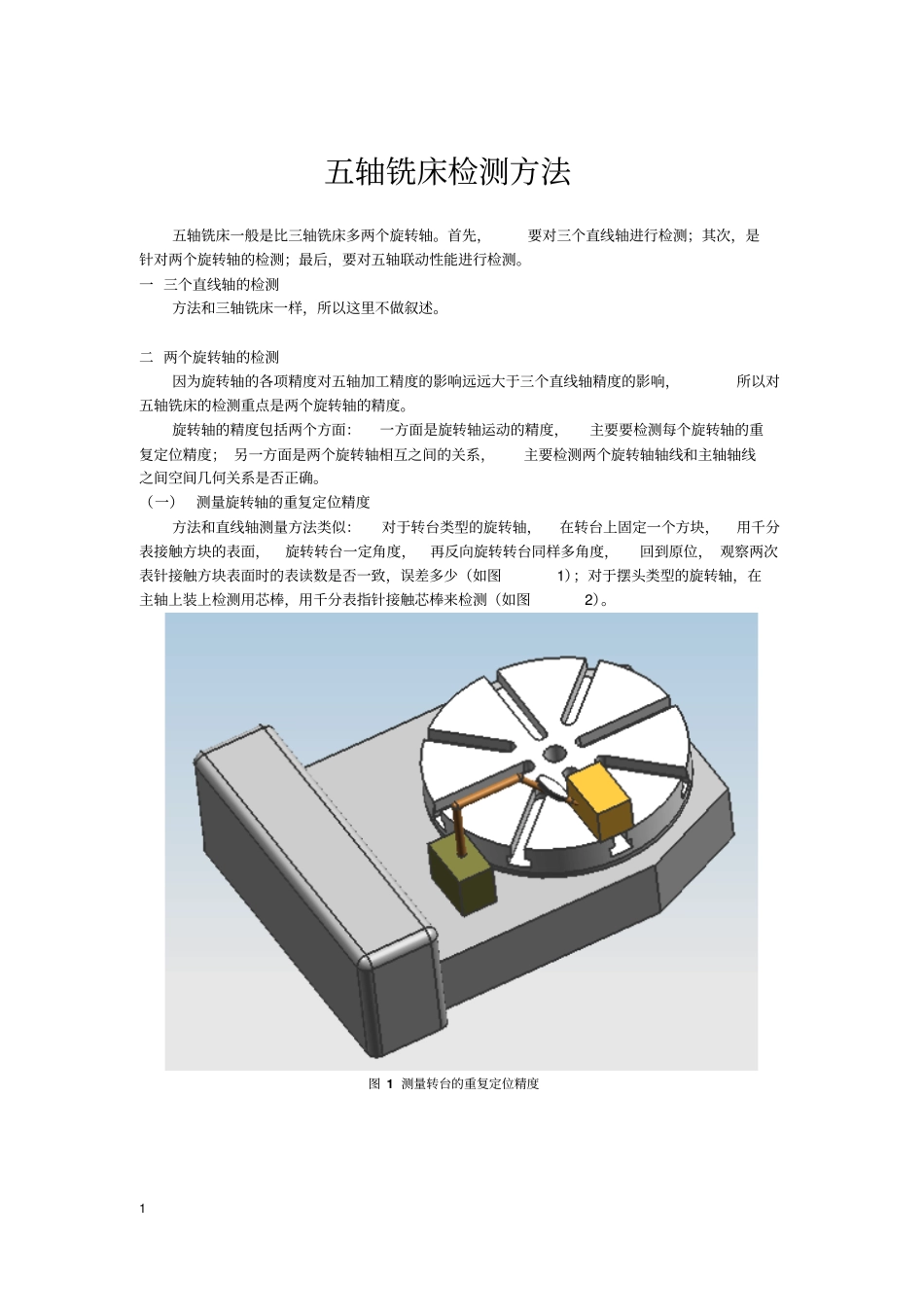

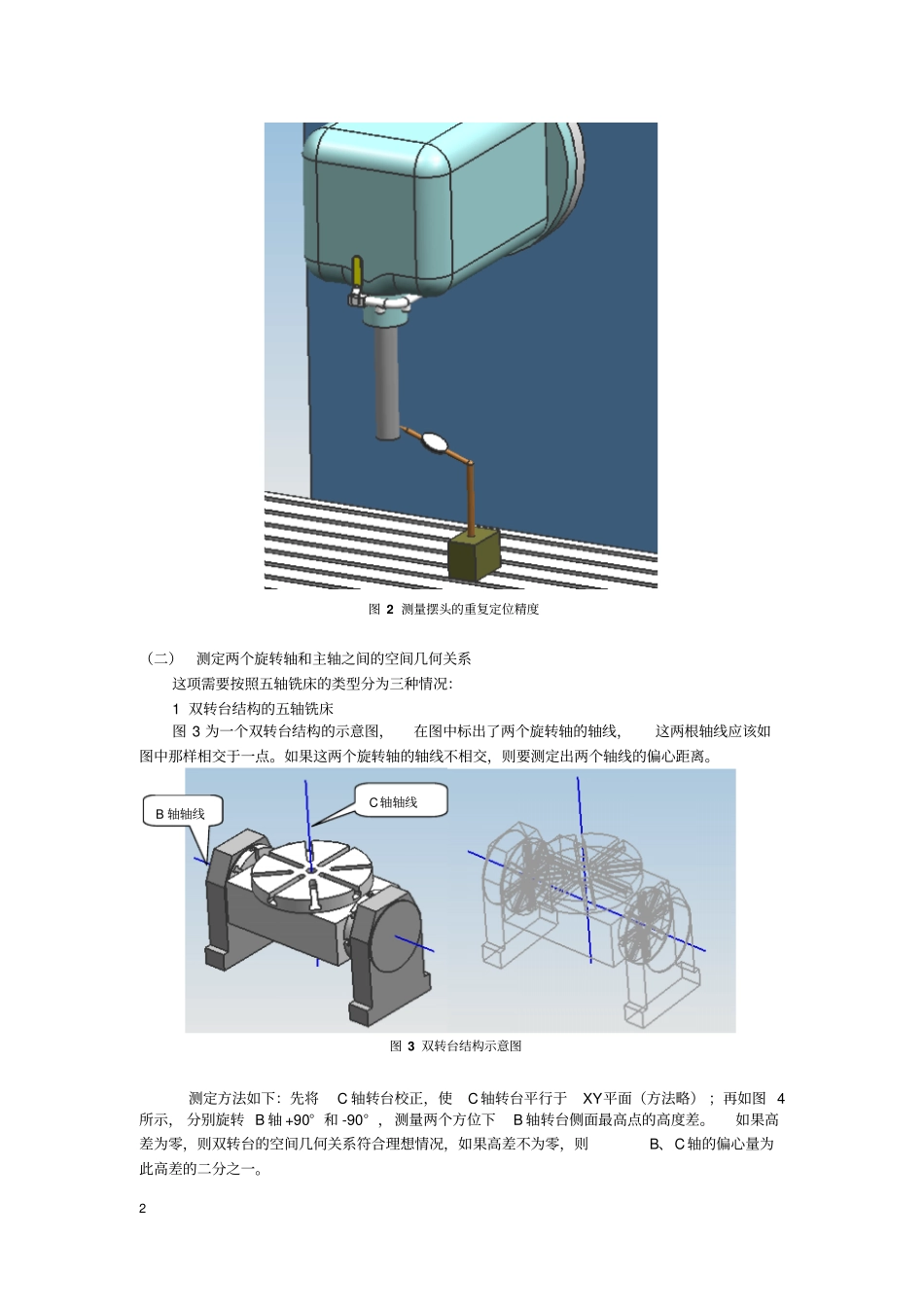

1五轴铣床检测方法五轴铣床一般是比三轴铣床多两个旋转轴。首先,要对三个直线轴进行检测;其次,是针对两个旋转轴的检测;最后,要对五轴联动性能进行检测。一三个直线轴的检测方法和三轴铣床一样,所以这里不做叙述。二两个旋转轴的检测因为旋转轴的各项精度对五轴加工精度的影响远远大于三个直线轴精度的影响,所以对五轴铣床的检测重点是两个旋转轴的精度。旋转轴的精度包括两个方面:一方面是旋转轴运动的精度,主要要检测每个旋转轴的重复定位精度;另一方面是两个旋转轴相互之间的关系,主要检测两个旋转轴轴线和主轴轴线之间空间几何关系是否正确。(一)测量旋转轴的重复定位精度方法和直线轴测量方法类似:对于转台类型的旋转轴,在转台上固定一个方块,用千分表接触方块的表面,旋转转台一定角度,再反向旋转转台同样多角度,回到原位,观察两次表针接触方块表面时的表读数是否一致,误差多少(如图1);对于摆头类型的旋转轴,在主轴上装上检测用芯棒,用千分表指针接触芯棒来检测(如图2)。图1测量转台的重复定位精度2图2测量摆头的重复定位精度(二)测定两个旋转轴和主轴之间的空间几何关系这项需要按照五轴铣床的类型分为三种情况:1双转台结构的五轴铣床图3为一个双转台结构的示意图,在图中标出了两个旋转轴的轴线,这两根轴线应该如图中那样相交于一点。如果这两个旋转轴的轴线不相交,则要测定出两个轴线的偏心距离。图3双转台结构示意图测定方法如下:先将C轴转台校正,使C轴转台平行于XY平面(方法略);再如图4所示,分别旋转B轴+90°和-90°,测量两个方位下B轴转台侧面最高点的高度差。如果高差为零,则双转台的空间几何关系符合理想情况,如果高差不为零,则B、C轴的偏心量为此高差的二分之一。C轴轴线B轴轴线3图4双转台轴线偏心量测定3转台和单摆头结构的五轴铣床图5为单摆头结构的示意图,图中标出了B轴的轴线和主轴的轴线,这两个轴线应该相交于一点,如果它们不相交,需要测定出它们的距离,即主轴和摆动轴B轴的偏心量。图5转台和摆头铣床摆头部分结构示意图测定方法如下:先在主轴上装上检测用芯棒,校正B轴,使芯棒(主轴轴线)垂直于XY平面(方法略);再如图6中所示,分别旋转B轴+90°和-90°,测量两个方位下芯棒侧面最低点的高差。如果高差为零,则摆头和主轴间的空间几何关系符合理想情况,如果高差不为零,则主轴和B轴的偏心量为此高差的二分之一。转台最高点转台最高点主轴轴线B轴轴线4图6摆头和主轴偏心量测定3双摆头结构的五轴铣床图7为双摆头结构示意图,图中标出了主轴轴线、B轴轴线和C轴轴线。理想情况下,主轴轴线和C轴轴线应该重合,B轴轴线和它们相交。如果这三个轴线不符合这种理想情况,需要测定出它们之间的偏心量。图7双摆头结构示意图首先,测定B轴和主轴的偏心量,方法和单摆头铣床的测定方法一样。然后,测定C轴和主轴的偏心量,方法如下:如图8左边所示,在工作台上固定一个标准圆柱型,将千分表表座固定在C轴上,表针接触圆柱形侧面,调整机床XY轴的位置,使得C轴旋转时千分表读数不变,这样C轴轴线就和圆柱形的中心重合了,将这个位置机C轴轴线主轴轴线B轴轴线5床的X、Y坐标值记录下来;如图8右边所示,先转动B轴,使主轴轴线垂直于工作台(XY平面),再在主轴上装上检棒,将表座固定在检棒上(主轴上),表针接触圆柱形侧面,调整机床XY轴的位置,使得检棒旋转时千分表读数不变,这样主轴轴线就和圆柱形中心重合了,将这时机床的X、Y坐标值同刚刚记录下来的坐标值比较,差值就是C轴轴线和主轴轴线的X、Y偏心量。图8双摆头铣床C轴和主轴偏心测定综上所述,双转台铣床的B轴、C轴是结合为一体的双转台,要测定出B、C轴的偏心量;转台和单摆头铣床的B轴和主轴结合为一体,要测定出B轴和主轴的偏心量;双摆头铣床的B轴、C轴和主轴是结合为一体的双摆头,需要测定出B轴和主轴、C轴和主轴的偏心量。三五轴联动性能的检测五轴联动性能的检测不需要按照五轴铣床的类型来分类。五轴联动性能的检测的目的有两个:一是检测对五轴铣床几个轴之间空间几何关系测定的准确性,二是检测机床数控系统对五轴空间几何关系的补偿功能。五轴...
