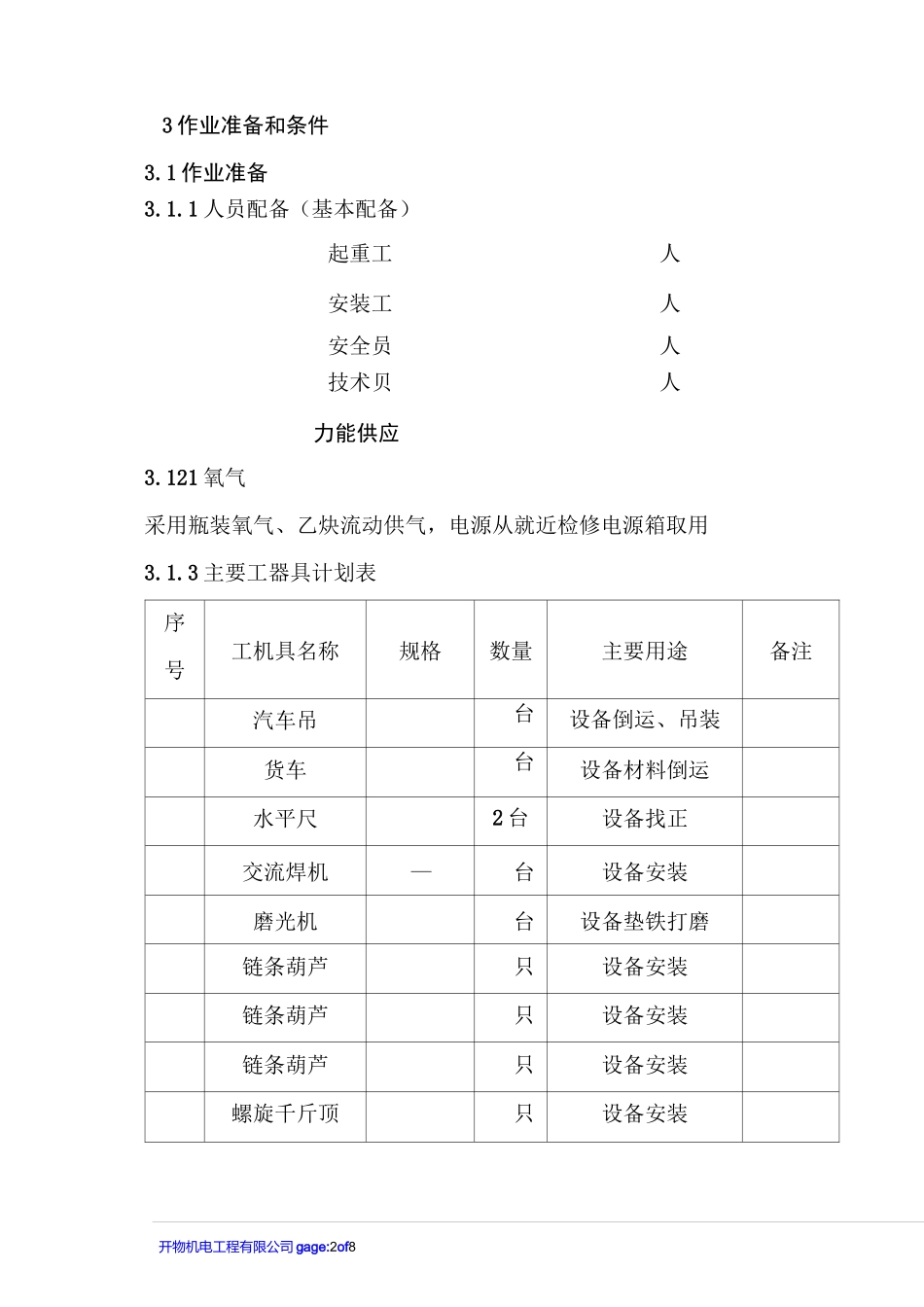

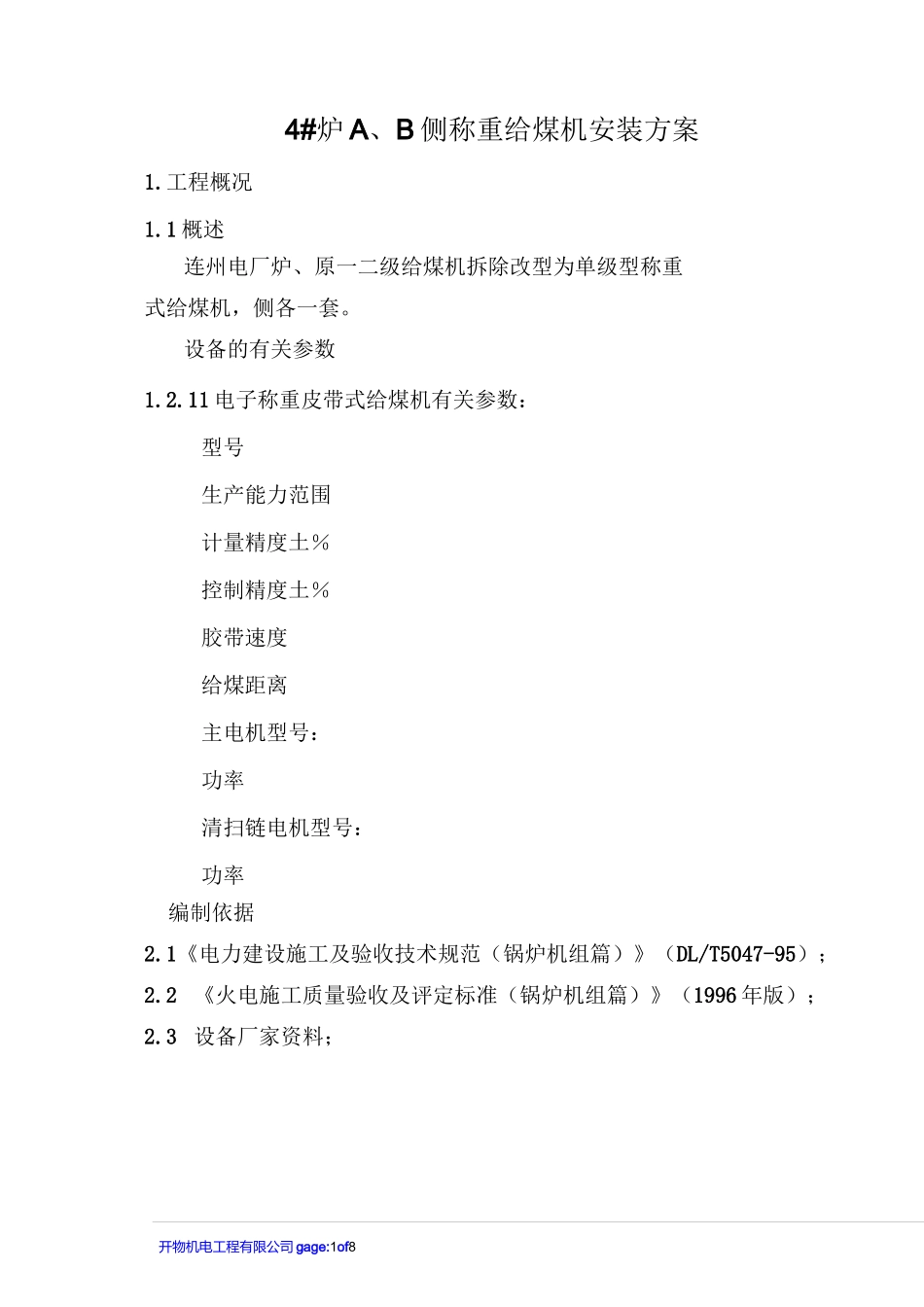

开物机电工程有限公司gage:1of84#炉A、B侧称重给煤机安装方案1.工程概况1.1概述连州电厂炉、原一二级给煤机拆除改型为单级型称重式给煤机，侧各一套。设备的有关参数1.2.11电子称重皮带式给煤机有关参数：型号生产能力范围计量精度土％控制精度土％胶带速度给煤距离主电机型号：功率清扫链电机型号：功率编制依据2.1《电力建设施工及验收技术规范（锅炉机组篇）》（DL/T5047-95）；2.2《火电施工质量验收及评定标准（锅炉机组篇）》（1996年版）；2.3设备厂家资料；开物机电工程有限公司gage:2of83作业准备和条件3.1作业准备3.1.1人员配备（基本配备）起重工人安装工人安全员人技术贝人力能供应3.121氧气采用瓶装氧气、乙炔流动供气，电源从就近检修电源箱取用3.1.3主要工器具计划表序号工机具名称规格数量主要用途备注汽车吊台设备倒运、吊装货车台设备材料倒运水平尺2台设备找正交流焊机——台设备安装磨光机台设备垫铁打磨链条葫芦只设备安装链条葫芦只设备安装链条葫芦只设备安装螺旋千斤顶只设备安装开物机电工程有限公司gage:3of83.2作业条件3.2.1设备安装基础改造完成达到安装要求。3.2.2设备及施工图已到现场，并已开箱检验，设备验收合格无缺件。3.2.3材料、工具已准备好。3.2.5施工人员已进行技术交底和安全措施交底学习。3.2.7核对设备的安装方向，并绘出基础支座标高、中心线；设备基础的偏差控制范围见下表。序号项目控制偏差（mm）1基础纵横中心线与设备安装轴线偏差±102基础标冋偏差±10（最好为负值）3地脚螺栓孔中心偏差（煤仓间给煤机尾部基础）>103.2.8设备支架制作完成。4.主要安装技术方案4.1给煤机安装基础验设备清开物机电工程有限公司gage:4of8给煤机安装工艺流程技术交底焊接、螺栓固定清扫链条安装皮带安装箱体密封试运转4.2旧设备拆除二级刮板给煤机拆除打开箱体头尾部端盖分段拆除刮板链条。开物机电工程有限公司gage:5of8解除原箱体分节连接螺栓，将给煤机解裂，利用汽车吊分段吊运至指定堆放场地。称重给煤机安装确认基础钢支架尺寸无误，对基础进行划线，清楚标识基础的标高、纵横向中心线，划线标记要明显、正确、清淅。利用吊机将设备按照安装顺序吊至安装平台。采用手拉葫芦按照顺序就位箱体。箱体找正固定，水平度误差％。。清扫链条及输送皮带安装。设备润滑情况检查，油漆修补。试运行，要求振动符合设计要求、皮带无打滑、跑偏，清扫器运转平稳。确保工期的措施组织强有力的施工力量及充足的机械设备。在施工准备阶段，应组织专业技术人员熟悉图纸、合同，根据现场实际情况编制施工方案；对所有员工进行安全、质量教育和培训工作，避免安全和质量事故的发生，保证工程顺利进行。加强管理，精心组织，精心施工，严把技术质量关。质量管理措施认真树立“质量第一，预防为主，为用户服务”的质量意识，做到精心施工，精心组织，精心指挥。严格执行施工验收规范、操作规程和开物机电工程有限公司gage:6of8质量检验评定标准，优质高效地完成施工任务。建立健全质管体系，落实质量责任制，明确每个人的质量责任。把工程质量放在首位，认真执行三级检验制度。严格图纸和技术资料的管理，做好技术资料的供应工作。坚持项目施工前技术交底工作，施工项目不交底不开工。设备安装前必须进行外观及内部尺寸的检查，并记录。如发现较严重缺陷时，应及时向业主汇报，并填写设备缺陷单。加强现场的统计和原始资料收集，记录工作。质量控制网络图如下：成品保护措施设备安装做好保管工作，防止设备变形、损伤和丢失。设备装卸和搬运期间，应注意：起吊时应按箱上指定的吊装部位绑扎吊索。吊索转折处应加衬垫物,防止损坏设备。搞清设备及箱件的重心位置，对设备上的活动部分应予固定，并防止设备重心偏移，造成倾倒。开物机电工程有限公司gage:7of8对刚度较差的的部件，应采取措施，防止变形。设备进场后，应切实垫好，与地面保持一定的高度。设备开箱应使用合适的工具，不得猛烈敲击，以防止设备。设备开箱检查后不能立即安装的，应复箱封闭好，对露天放置的箱件，应加防雨罩。设备安装期间，应注意：设备组合和吊装时，钢丝绳应绑扎牢靠，钢丝绳绑扎转折处...
