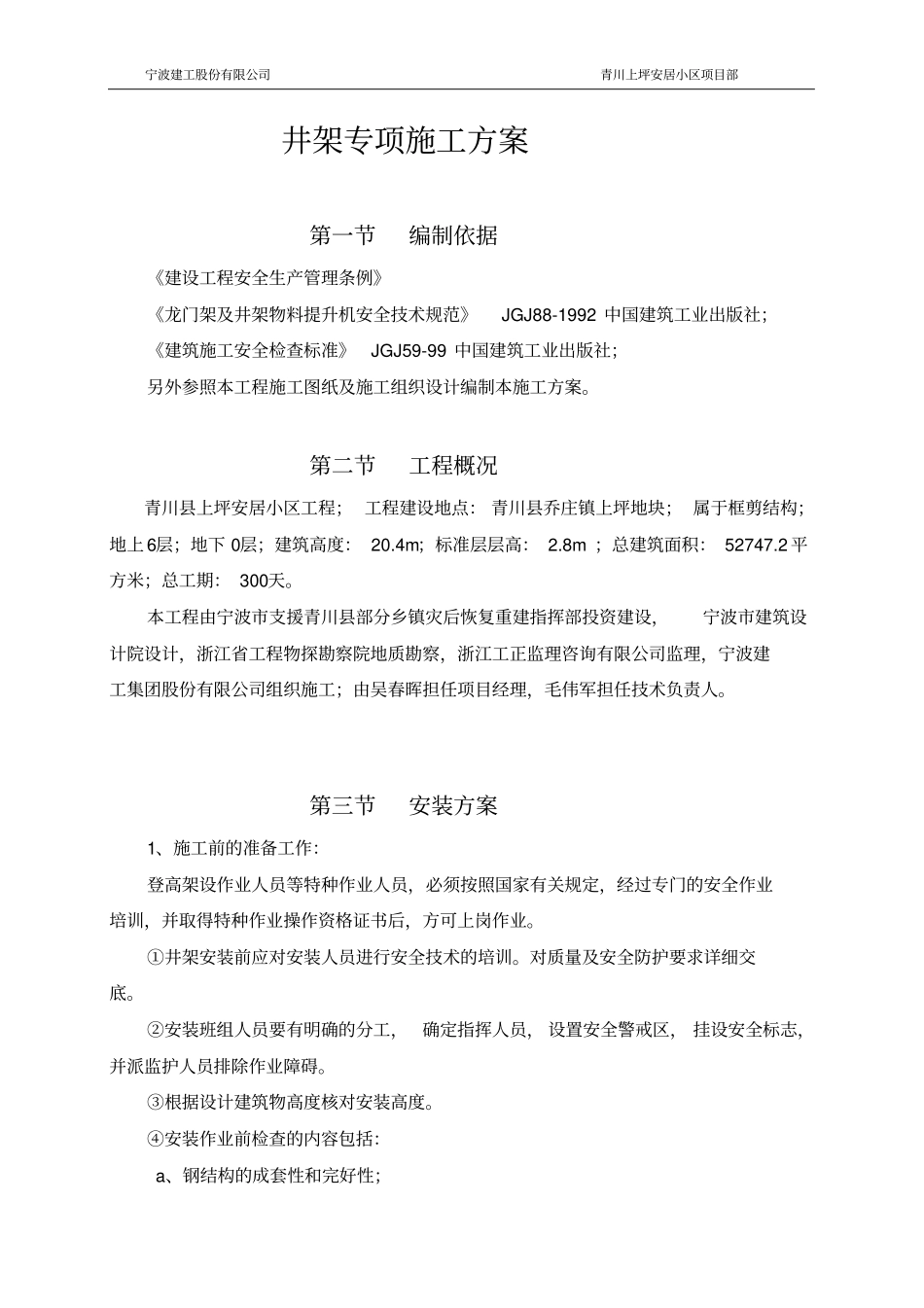

宁波建工股份有限公司青川上坪安居小区项目部井架专项施工方案第一节编制依据《建设工程安全生产管理条例》《龙门架及井架物料提升机安全技术规范》JGJ88-1992中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况青川县上坪安居小区工程；工程建设地点：青川县乔庄镇上坪地块；属于框剪结构；地上6层；地下0层；建筑高度：20.4m；标准层层高：2.8m；总建筑面积：52747.2平方米；总工期：300天。本工程由宁波市支援青川县部分乡镇灾后恢复重建指挥部投资建设，宁波市建筑设计院设计，浙江省工程物探勘察院地质勘察，浙江工正监理咨询有限公司监理，宁波建工集团股份有限公司组织施工；由吴春晖担任项目经理，毛伟军担任技术负责人。第三节安装方案1、施工前的准备工作：登高架设作业人员等特种作业人员，必须按照国家有关规定，经过专门的安全作业培训，并取得特种作业操作资格证书后，方可上岗作业。①井架安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。②安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。③根据设计建筑物高度核对安装高度。④安装作业前检查的内容包括：a、钢结构的成套性和完好性；宁波建工股份有限公司青川上坪安居小区项目部b、提升机构是否完整良好；c、电气设备是否安全可靠；d、基础位置和做法是否符合要求；e、附墙架连接埋件的位置是否正确和埋设牢靠；f、必备的各种安全装置是否具备和性能是否可靠。2、井字架安装：①安装顺序：基础处理→底座安装→立杆→横杆→斜杆→标准杆、连墙件→顶部结构；②安装井架地基要水平，按井架基础图要求施工；③安装井架底架栓结，置于基础平面上，较正水平及方框四角90o,将底架与基础钢件焊牢；④安装架体前，检查底架及基础的牢固。钢井架首节安装，将各条立杆连接在底座上，横杆、斜杆、道轨继而连接好，所有连接螺栓暂不拧紧，校正立杆垂直度，框架平面90o角校正，边校正边紧固连接螺栓，每个杆件螺栓应采用力矩板手扭紧牢固、可靠，不得松动；⑤设置作业人员上下爬梯，操作前，应先铺好木枋，不得铺设探头板；⑥第二节按第一节方法安装；⑦架设前应在一定高度验收一次垂直度和四角90o，并填写验收表，垂直偏差控制在全高的1.5/1000以内；⑧顶节安装要注意顶架滑轮与底架滑轮方向相同，注意上部的自由限定高度；⑨在杆件向上安装时应及时安装好缆风绳，缆风绳对地角度一般以45o为宜，不应大于60o；⑩安装过程安全技术设施：a、装作业下方10m范围内应设置警戒和危险标志，禁止行人通过。b、安装作业人员和指挥人员，必须持架设登高井架安装专项作业上岗证，每天早上应量血压，身体不适高处作业人员不准登高作业。c、作业人员必须戴安全帽，穿防滑鞋，系安全带，配工具袋。d、五级大风及其以上或大雨雷雨，必须停止高处作业。e、安装前应先检查杆件，配件是否符合质量要求，虚焊或脱焊、裂缝、变形等，宁波建工股份有限公司青川上坪安居小区项目部不准使用。3、卷扬机的安装：①卷扬机应安装在混凝土墩上，要求混凝土墩的最小体积不小于1.1m3,确保其重量在2600公斤以上，防止被向上拔起。②卷扬机安装好后，应搭设防护棚保护，防止雨水淋湿电机及砂石掉入绳槽内造成钢绳拖槽。③安装卷扬机应校正水平，保证卷扬机轮两侧面的垂直度误差在2mm内。④制动器运转灵活，以确保制动可靠，制动时制动瓦应能紧贴在制动轮工作表面上；松闸时，两侧闸瓦应能同时离开制动轮表面，并确保其间隙控制在0.1-0.7mm范围内。4、控制电箱的安装：①控制电箱应垂直安装在牢固的支柱上，并注意防水，用不小于6mm2三线电缆接上电源，用控制按纽的三个接头接到箱内的三个相应的接线号码柱上。②在多层同时送料时，控制按钮可移动到便于观察的地方操纵，在捣制楼层砼，要用吊斗大量送砼时，控制按钮应设在正在施工的楼层上操纵，上下再用电铃或闪灯、对讲机联系。高层施工建议选用电脑自动选层器。③控制箱及卷扬机均应接地，接地电阻不大于4欧。5、钢丝绳的安装与...
