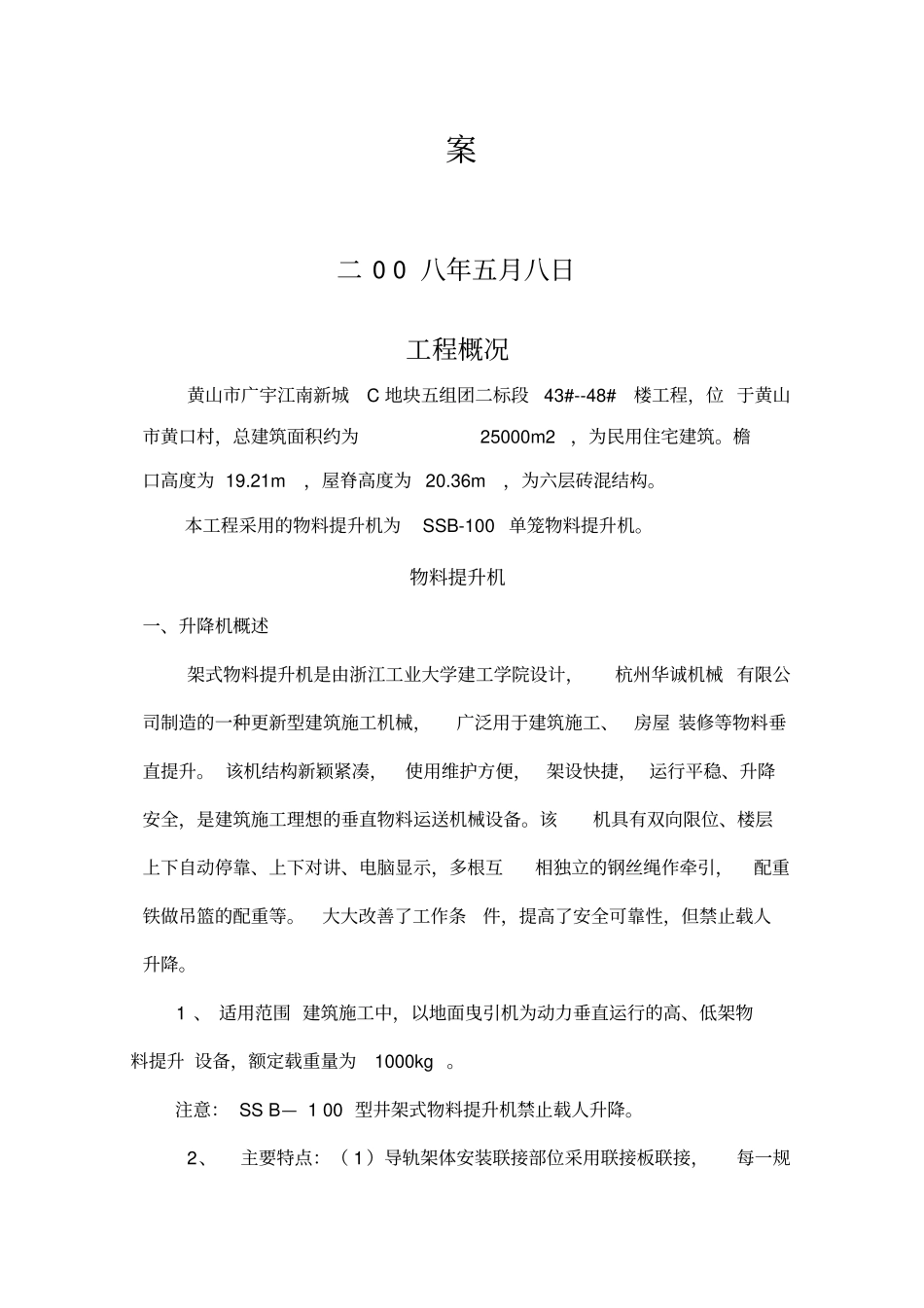

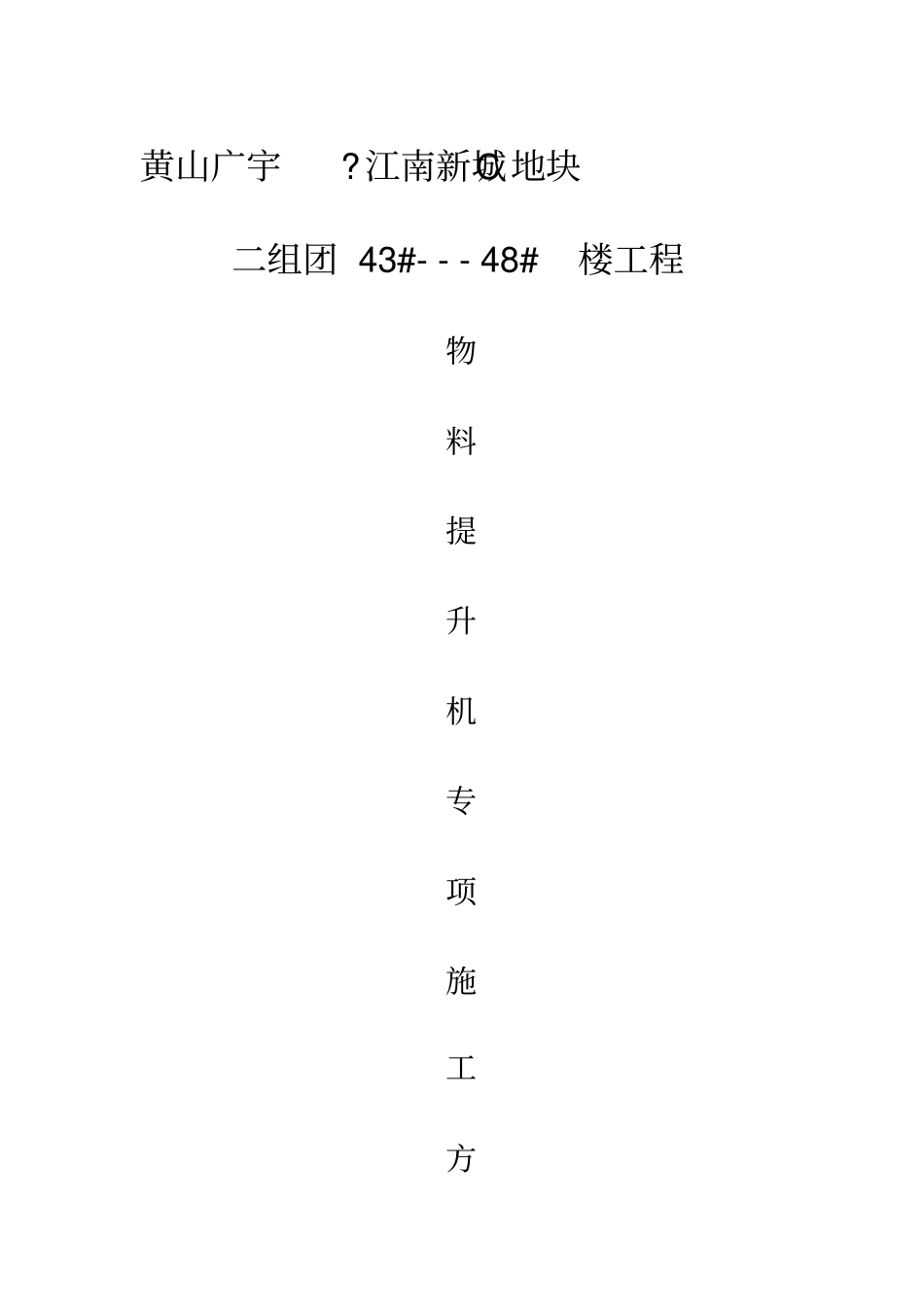

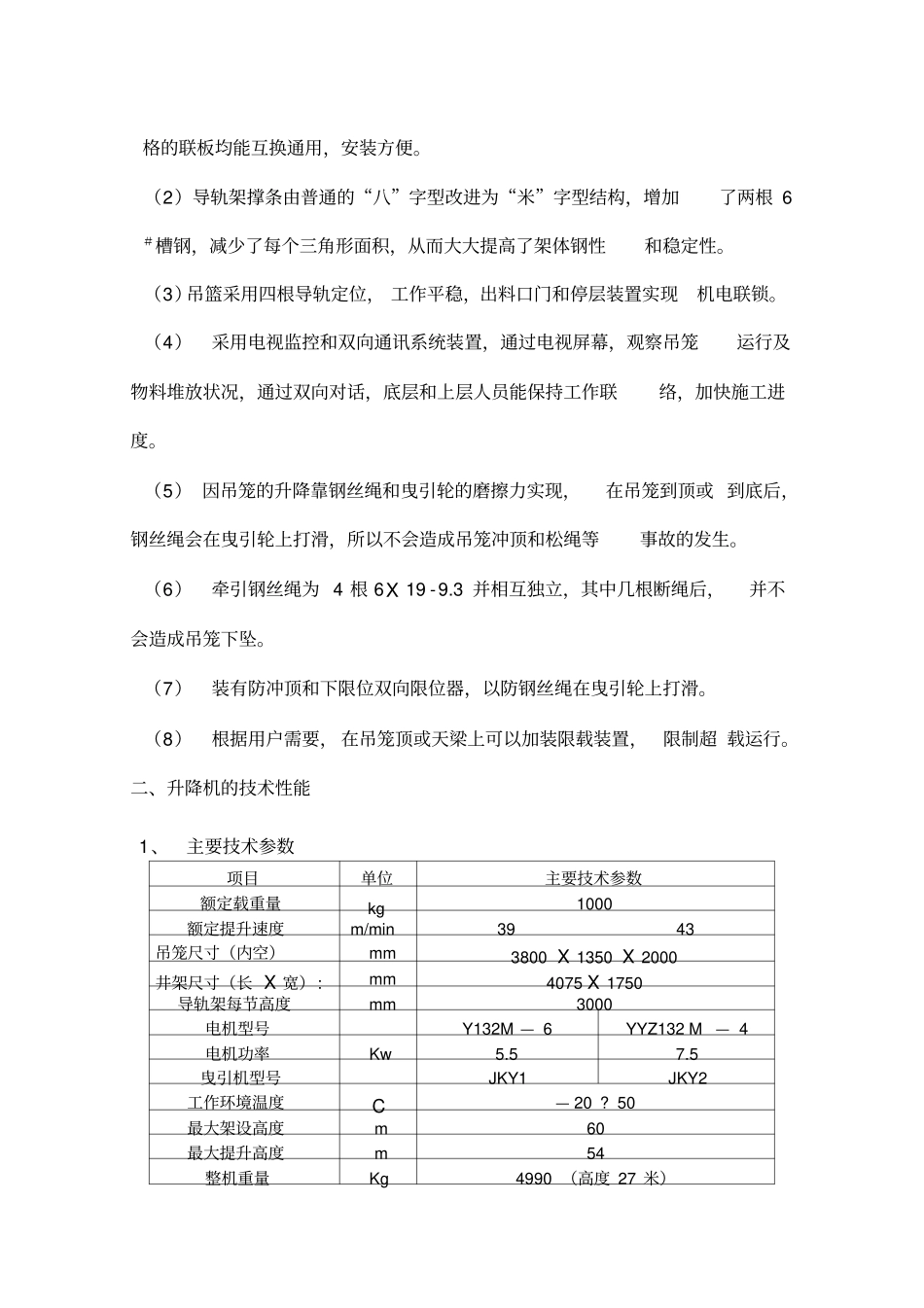

黄山广宇?江南新城C地块二组团43#---48#楼工程物料提升机专项施工方案二00八年五月八日工程概况黄山市广宇江南新城C地块五组团二标段43#--48#楼工程，位于黄山市黄口村，总建筑面积约为25000m2，为民用住宅建筑。檐口高度为19.21m，屋脊高度为20.36m，为六层砖混结构。本工程采用的物料提升机为SSB-100单笼物料提升机。物料提升机一、升降机概述架式物料提升机是由浙江工业大学建工学院设计，杭州华诚机械有限公司制造的一种更新型建筑施工机械，广泛用于建筑施工、房屋装修等物料垂直提升。该机结构新颖紧凑，使用维护方便，架设快捷，运行平稳、升降安全，是建筑施工理想的垂直物料运送机械设备。该机具有双向限位、楼层上下自动停靠、上下对讲、电脑显示，多根互相独立的钢丝绳作牵引，配重铁做吊篮的配重等。大大改善了工作条件，提高了安全可靠性，但禁止载人升降。1、适用范围建筑施工中，以地面曳引机为动力垂直运行的高、低架物料提升设备，额定载重量为1000kg。注意：SSB—100型井架式物料提升机禁止载人升降。2、主要特点：（1）导轨架体安装联接部位采用联接板联接，每一规格的联板均能互换通用，安装方便。（2）导轨架撑条由普通的“八”字型改进为“米”字型结构，增加了两根6＃槽钢，减少了每个三角形面积，从而大大提高了架体钢性和稳定性。（3）吊篮采用四根导轨定位，工作平稳，出料口门和停层装置实现机电联锁。（4）采用电视监控和双向通讯系统装置，通过电视屏幕，观察吊笼运行及物料堆放状况，通过双向对话，底层和上层人员能保持工作联络，加快施工进度。（5）因吊笼的升降靠钢丝绳和曳引轮的磨擦力实现，在吊笼到顶或到底后，钢丝绳会在曳引轮上打滑，所以不会造成吊笼冲顶和松绳等事故的发生。（6）牵引钢丝绳为4根6X19-9.3并相互独立，其中几根断绳后，并不会造成吊笼下坠。（7）装有防冲顶和下限位双向限位器，以防钢丝绳在曳引轮上打滑。（8）根据用户需要，在吊笼顶或天梁上可以加装限载装置，限制超载运行。二、升降机的技术性能1、主要技术参数项目单位主要技术参数额定载重量kg1000额定提升速度m/min3943吊笼尺寸（内空）mm3800X1350X2000井架尺寸（长X宽）:mm4075X1750导轨架每节高度mm3000电机型号Y132M—6YYZ132M—4电机功率Kw5.57.5曳引机型号JKY1JKY2工作环境温度C—20?50最大架设高度m60最大提升高度m54整机重量Kg4990（高度27米）四、主要构造简介1、金属结构主要由底架、导轨架、导轨、吊笼、天梁、滑轮、配重箱组成。（1）底架：底架用槽钢拼装制成，安装于混泥土基础上，承载提升机架体。（2）导轨架：导轨架以角钢作架柱，用联接板紧固联节，拼装而成，每节高度为3米，导轨架是支撑和引导吊笼运行的金属结构。（3）导轨：导轨用钢管拼装焊接，固定在导轨架两侧边，导轨是吊笼升降运行时的导向部件。（4）吊笼是用槽钢、角钢、钢板和钢网焊接组成。两侧边装有8对导向轮，其上部装有防坠安全器，停层保护装置等。吊笼是以曳引机为动力，用钢丝绳提升，沿导轨作上下载物运行的主要部件。（5）天梁：天梁用2根槽钢拼焊而成，其上部装有4只定滑轮。2、工作机构采用JKY1型曳引机为动力设备，由4根6X19-9.3—170-1—光一右交钢丝绳牵引吊篮作升降工作。各受力点均匀坚固，工作平稳可靠。3、安全保护装置（1）由双向限位器防止冲顶和过度下降，避免工作失误所发生的事故；（2）由瞬间防坠装置防止吊笼断绳后产生的事故；（3）由电视监控系统随时显示工作中的状况；（4）由双向通话及信号显示系统防止工作中的失误；（5）由吊笼和停层装置的机电联缆系统，自动控制停层工作；（6）由吊笼进出口门和底围护安全门的自动工作确保进料口安全。4、电气控制设备配套有操作配电屏1台，其仪板上附有：（1）电源主令开关；（2）电源指示灯；（3）电压表；（4）升降工作按钮；（5）示警按钮；（6）对讲按钮；（7）紧急停止开关；（8）信号指示灯；（9）话筒；（10）限位显示系统；（11）显示屏。五、安装、架设和拆卸1、基础（1）基础面积土层压实后的承载力应不小于80Kpa；（2）采用现浇C20混凝土板块基础，事先按基础图尺寸预埋10付M16X400螺栓组件。（3...
