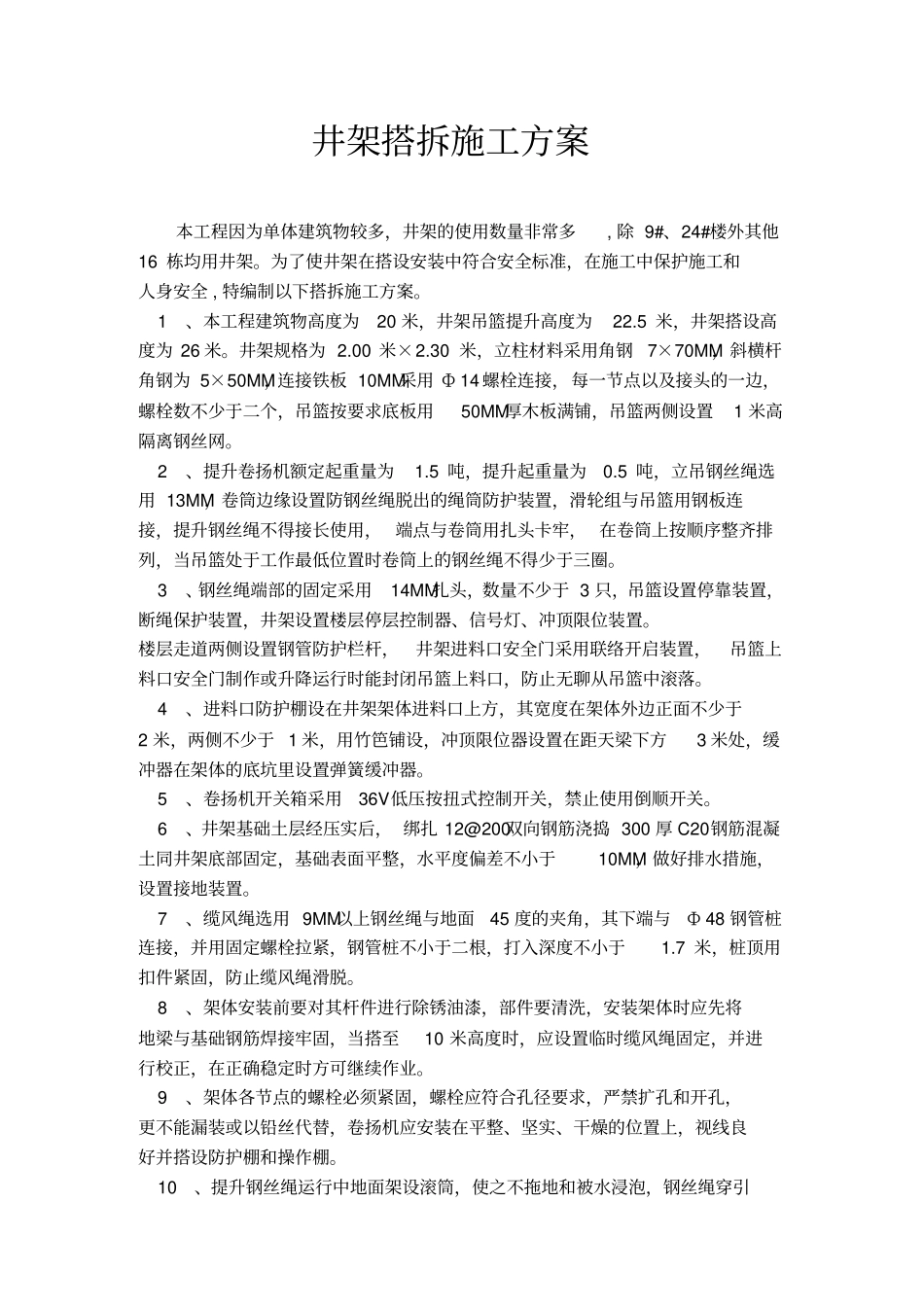

井架搭拆施工方案本工程因为单体建筑物较多，井架的使用数量非常多,除9#、24#楼外其他16栋均用井架。为了使井架在搭设安装中符合安全标准，在施工中保护施工和人身安全,特编制以下搭拆施工方案。1、本工程建筑物高度为20米，井架吊篮提升高度为22.5米，井架搭设高度为26米。井架规格为2.00米×2.30米，立柱材料采用角钢7×70MM，斜横杆角钢为5×50MM，连接铁板10MM采用Ф14螺栓连接，每一节点以及接头的一边，螺栓数不少于二个，吊篮按要求底板用50MM厚木板满铺，吊篮两侧设置1米高隔离钢丝网。2、提升卷扬机额定起重量为1.5吨，提升起重量为0.5吨，立吊钢丝绳选用13MM，卷筒边缘设置防钢丝绳脱出的绳筒防护装置，滑轮组与吊篮用钢板连接，提升钢丝绳不得接长使用，端点与卷筒用扎头卡牢，在卷筒上按顺序整齐排列，当吊篮处于工作最低位置时卷筒上的钢丝绳不得少于三圈。3、钢丝绳端部的固定采用14MM扎头，数量不少于3只，吊篮设置停靠装置，断绳保护装置，井架设置楼层停层控制器、信号灯、冲顶限位装置。楼层走道两侧设置钢管防护栏杆，井架进料口安全门采用联络开启装置，吊篮上料口安全门制作或升降运行时能封闭吊篮上料口，防止无聊从吊篮中滚落。4、进料口防护棚设在井架架体进料口上方，其宽度在架体外边正面不少于2米，两侧不少于1米，用竹笆铺设，冲顶限位器设置在距天梁下方3米处，缓冲器在架体的底坑里设置弹簧缓冲器。5、卷扬机开关箱采用36V低压按扭式控制开关，禁止使用倒顺开关。6、井架基础土层经压实后，绑扎12@200双向钢筋浇捣300厚C20钢筋混凝土同井架底部固定，基础表面平整，水平度偏差不小于10MM，做好排水措施，设置接地装置。7、缆风绳选用9MM以上钢丝绳与地面45度的夹角，其下端与Ф48钢管桩连接，并用固定螺栓拉紧，钢管桩不小于二根，打入深度不小于1.7米，桩顶用扣件紧固，防止缆风绳滑脱。8、架体安装前要对其杆件进行除锈油漆，部件要清洗，安装架体时应先将地梁与基础钢筋焊接牢固，当搭至10米高度时，应设置临时缆风绳固定，并进行校正，在正确稳定时方可继续作业。9、架体各节点的螺栓必须紧固，螺栓应符合孔径要求，严禁扩孔和开孔，更不能漏装或以铅丝代替，卷扬机应安装在平整、坚实、干燥的位置上，视线良好并搭设防护棚和操作棚。10、提升钢丝绳运行中地面架设滚筒，使之不拖地和被水浸泡，钢丝绳穿引的区域内用砖砌地拢，上面铺设木板保护，井架安装后由主管部门组织检查验收，确认合格后发给使用合格证，方可交付使用。11、操作前由操作工在班前进行日常检查，同时由有关部门和人员参加的每月一次的定期检查。井架在工作状态时不得进行维修、保养，排除故障应停机后进行，严禁人员攀登、穿引井架架体，乘吊篮上下。井架安装、拆除作业前根据现场工作条件及设备情况编制作业方案，对作业人员进行安全技术交底、安全教育，确认指挥人员树立安全警戒区域设置监护人员。拆除井架前应先设置临时缆风绳，拆除作业中严禁从高处向下抛掷物件，拆除作业宜在白天进行，因故中断作业时应采取临时稳固措施。井架在搭拆过程中操作搭设的人员必须要持证上岗，操作人员必须佩带好安全带，并正确使用，在搭井架过程中必须按以下方案和技术措施进行，本工程16台JZC350型井架用7CM×7CM的角铁井架。12、井架的底座必须安置在坚硬的地基上，地基开挖深至25cm，井架基础的钢筋和焊接牢固，浇捣C25砼，在浇捣砼时，把井架四周的地脚螺丝予埋好，并打好四角的八根轧桩，轧桩用75×75毫米角钢打入地下，与井架地盘连接牢固。13、由于本工地采用缆风绳与八字硬拉接，硬拉撑设置在房子一、三屋面层圈梁上（在圈梁上予埋好予埋铁），井架顶搭至三层底时，必须要用临时缆风绳缆好，拉好，硬拉接跟上后方可拆缆风线，以上同下。14、井架立杆应垂直稳定，垂直偏差不能超过高度的千分之一。井架导向滑轮与卷扬机绳筒的距离应大于卷筒长度的20倍。15、井架运输通道宽度不小于1米，搁置点必须牢靠，通道两边必须装设防护栏杆并装有安全门和安全栅栏。16、井架吊篮必须装有防坠装置（弹闸）冲顶限位器和内外安全自落门。17、井架进料口和架体二侧必须搭设双层安全防坠棚，井...
