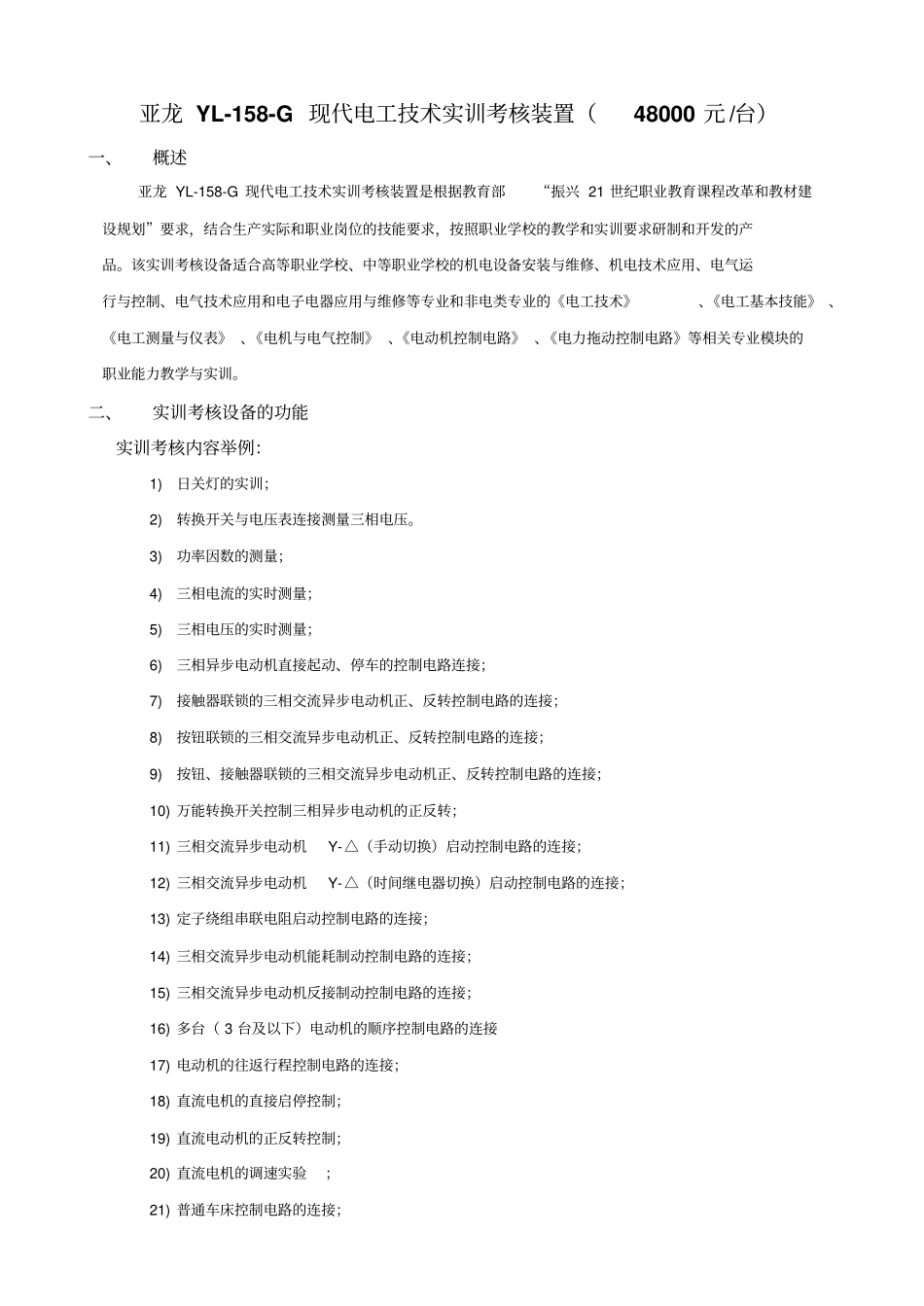

亚龙YL-158-G现代电工技术实训考核装置（48000元/台）一、概述亚龙YL-158-G现代电工技术实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。二、实训考核设备的功能实训考核内容举例：1)日关灯的实训；2)转换开关与电压表连接测量三相电压。3)功率因数的测量；4)三相电流的实时测量；5)三相电压的实时测量；6)三相异步电动机直接起动、停车的控制电路连接；7)接触器联锁的三相交流异步电动机正、反转控制电路的连接；8)按钮联锁的三相交流异步电动机正、反转控制电路的连接；9)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；10)万能转换开关控制三相异步电动机的正反转；11)三相交流异步电动机Y-△（手动切换）启动控制电路的连接；12)三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；13)定子绕组串联电阻启动控制电路的连接；14)三相交流异步电动机能耗制动控制电路的连接；15)三相交流异步电动机反接制动控制电路的连接；16)多台（3台及以下）电动机的顺序控制电路的连接17)电动机的往返行程控制电路的连接；18)直流电机的直接启停控制；19)直流电动机的正反转控制；20)直流电机的调速实验；21)普通车床控制电路的连接；22)电动葫芦控制电路的连接；23)三相交流异步电动机既能点动，又能连续转动的控制电路连接；24)两地控制电路的连接；25)按钮切换的双速电动机调速控制电路的连接；26)时间继电器切换的双速电动机调速控制电路的连接；27)离心开关配合的反接制动控制电路的连接；28)变频器面板功能参数设置和操作实训；29)变频器对电机点动控制、启停控制；30)电机转速多段控制；31)工频、变频切换控制；32)基于模拟量控制的电机开环调速；33)基于面板操作的电机开环调速；34)变频器的保护和报警功能实训；35)基于PLC的变频器开环调速；36)PLC一般指令运用的实训；37)PLC控制电机顺序启动；38)PLC控制交通灯的的实训；39)PLC控制三相异步电动机Y-△启动电路；40)触摸屏的参数设置；41)触摸屏的编程；42)触摸屏、PLC、变频器的综合实训；43)两相混合式步进电机的简单实训；44)交流伺服电机的简单实训；45)X62W铣床电气控制电路单元常见故障的检查与排除实训（可设16个故障点）；46)T68镗床电气控制电路单元常见故障的检查与排除实训（可设16个故障点）；铣床电气控制电路故障现象：1)主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电；2)主轴电机无论正反转均缺一相；3)进给电机反转缺一相；4)快速进给电磁铁不能动作；5)照明及控制变压器没电，照明灯不亮，控制回路失效；6)控制变压器没电，控制回路失效；7)照明灯不亮；8)控制回路失效；9)控制回路失效；10)主轴制动失效；11)主轴不能启动；12)主轴不能启动；13)工作台进给控制失效；14)工作台向下、向右、向前进给控制失效；15)工作台向后、向上、向左进给控制失效；16)两处快速进给全部失效。T68镗床电气控制电路故障现象：1)所有电机缺相，控制回路失效；2)主轴电机及工作台进给电机，无论正反转均缺相，控制回路正常；3)主轴正转缺一相；4)主轴正、反转均缺一相；5)主轴电机低速运转制动电磁铁YB不能动作；6)进给电机快速移动正转时缺一相；7)进给电机无论正反转均缺一相；8)控制变压器缺一相，控制回路及照明回路均没电；9)主轴电机正转点动与启动均失效；10)控制回路全部失效；11)主轴电机反转点动与启动均失效；12)主轴电机的高低速运行及快速移动电机的快速移动均不可启动；13)主轴电机的低速不能启动，高速时，无低速的过渡；14)主轴电机的高速运行失效；15)快速移动电动机，无论正反转均失效；16)快速移动电动机正转不...
