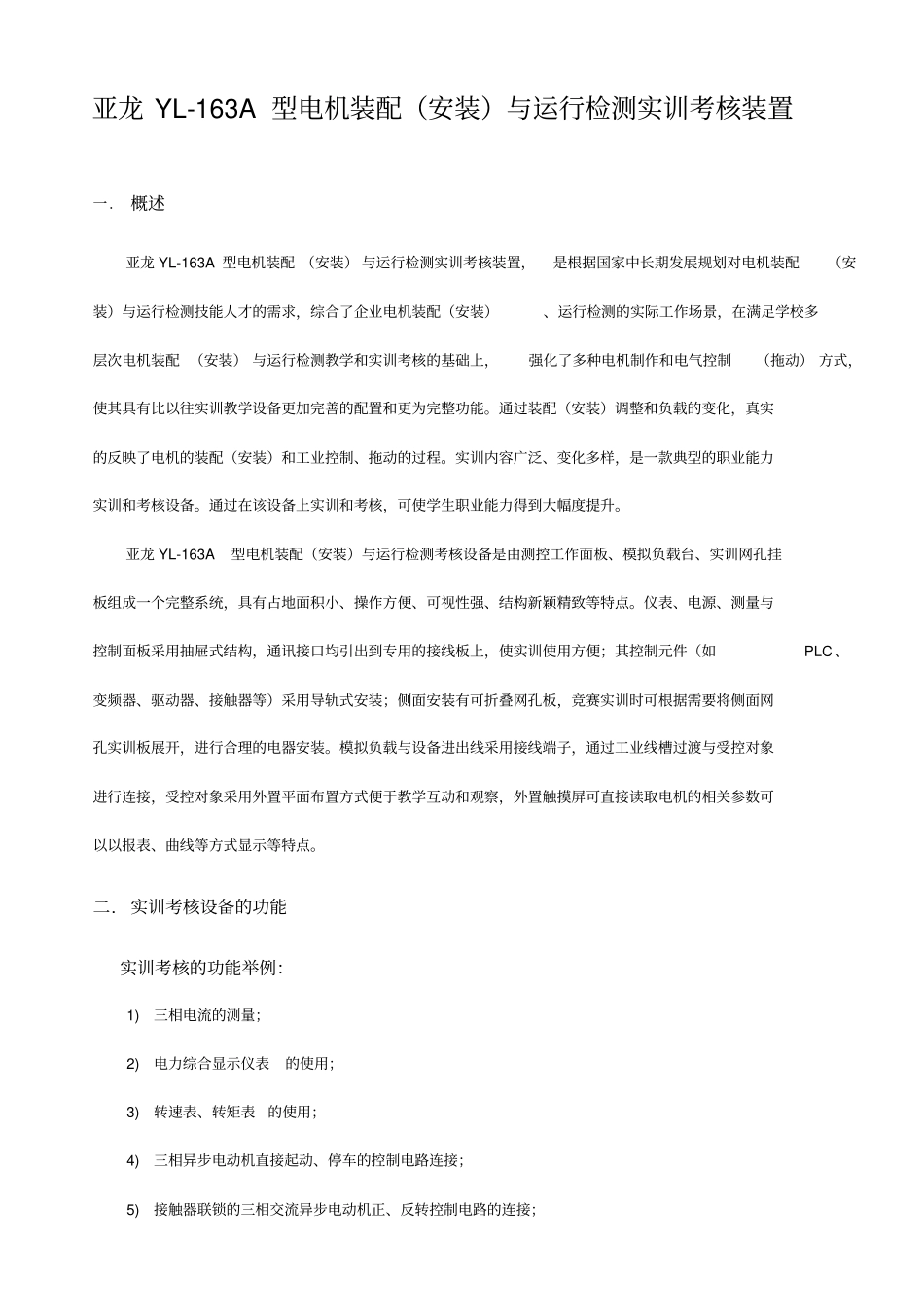

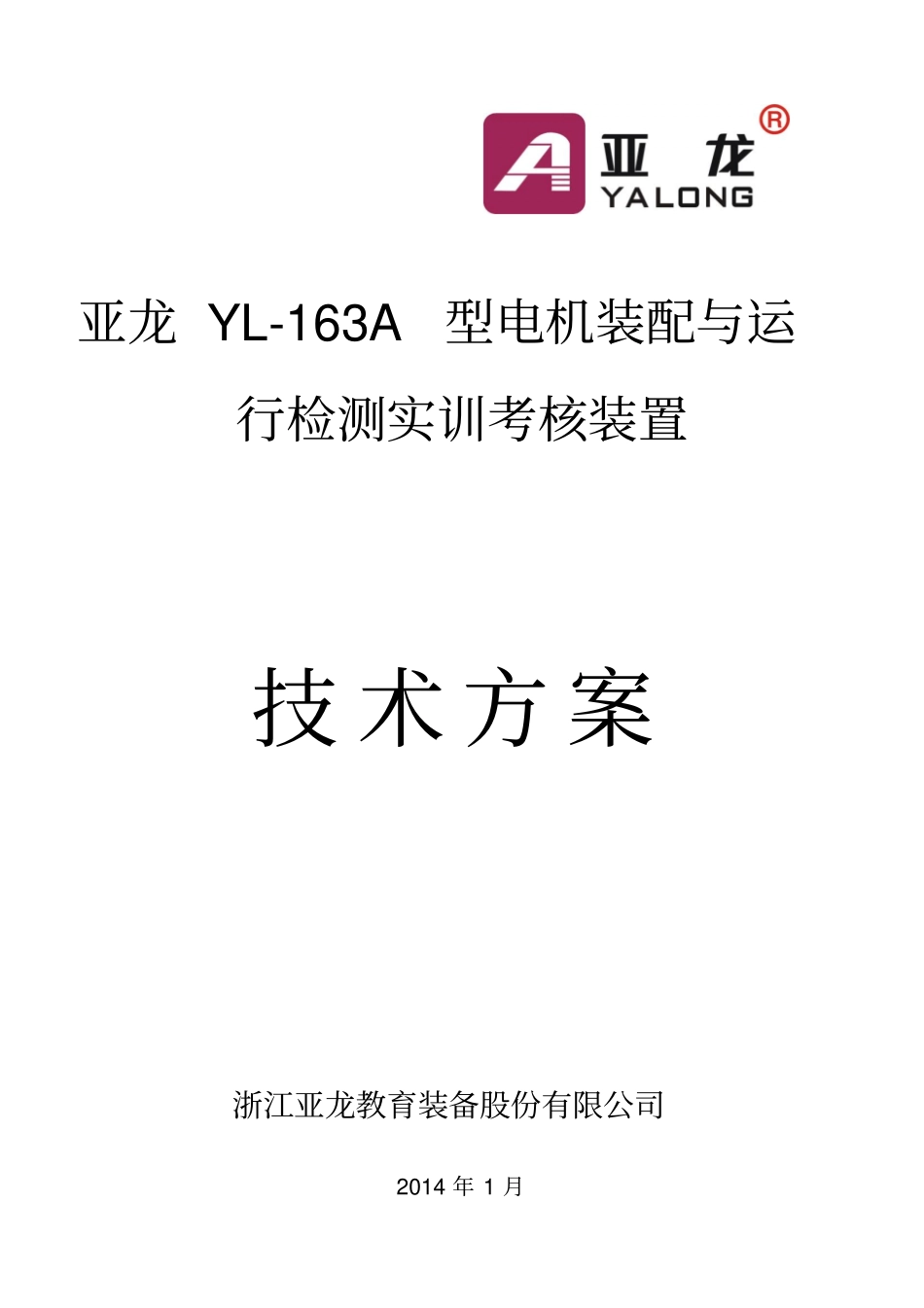

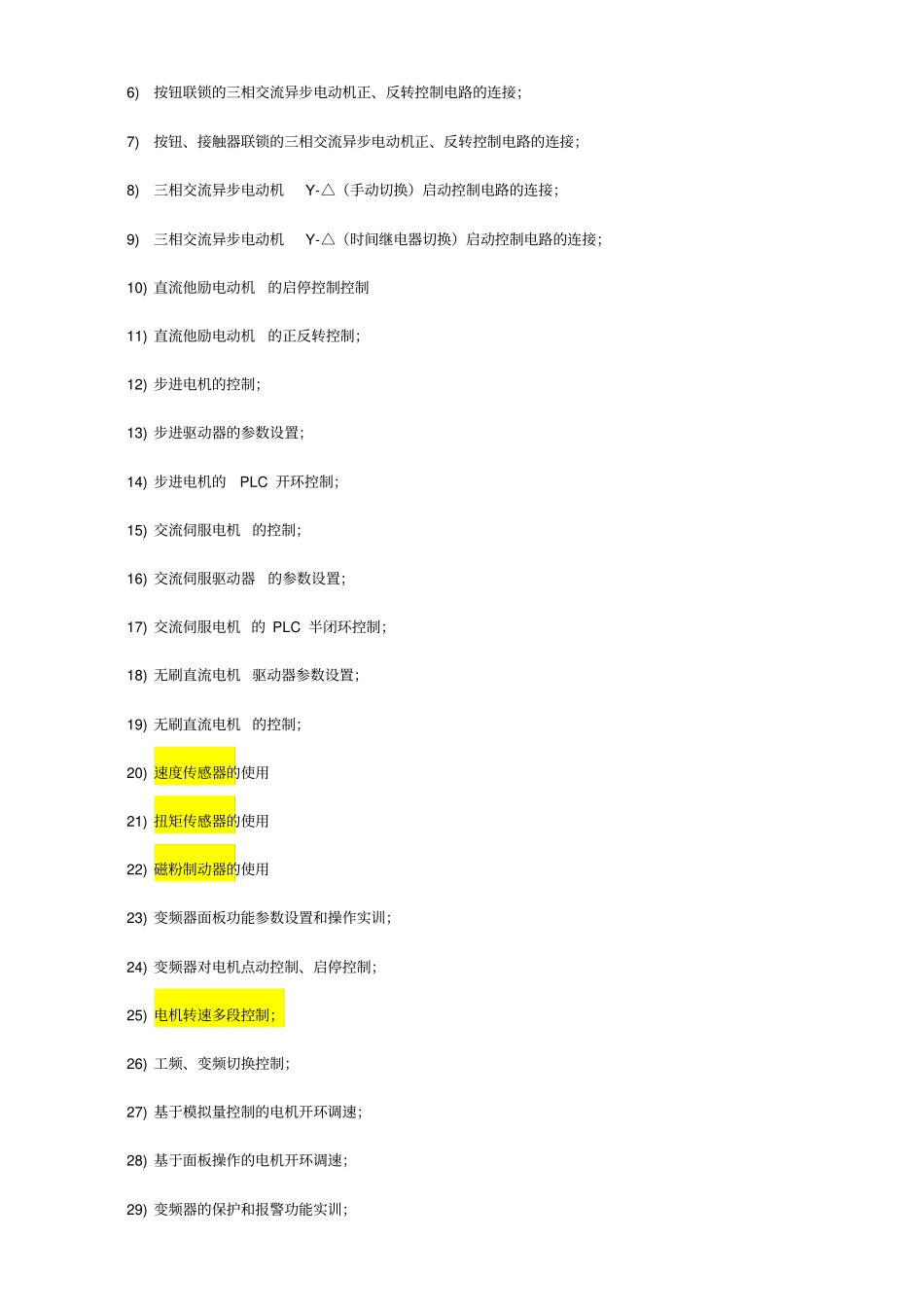

亚龙YL-163A型电机装配与运行检测实训考核装置技术方案浙江亚龙教育装备股份有限公司2014年1月亚龙YL-163A型电机装配（安装）与运行检测实训考核装置一.概述亚龙YL-163A型电机装配（安装）与运行检测实训考核装置，是根据国家中长期发展规划对电机装配（安装）与运行检测技能人才的需求，综合了企业电机装配（安装）、运行检测的实际工作场景，在满足学校多层次电机装配（安装）与运行检测教学和实训考核的基础上，强化了多种电机制作和电气控制（拖动）方式，使其具有比以往实训教学设备更加完善的配置和更为完整功能。通过装配（安装）调整和负载的变化，真实的反映了电机的装配（安装）和工业控制、拖动的过程。实训内容广泛、变化多样，是一款典型的职业能力实训和考核设备。通过在该设备上实训和考核，可使学生职业能力得到大幅度提升。亚龙YL-163A型电机装配（安装）与运行检测考核设备是由测控工作面板、模拟负载台、实训网孔挂板组成一个完整系统，具有占地面积小、操作方便、可视性强、结构新颖精致等特点。仪表、电源、测量与控制面板采用抽屉式结构，通讯接口均引出到专用的接线板上，使实训使用方便；其控制元件（如PLC、变频器、驱动器、接触器等）采用导轨式安装；侧面安装有可折叠网孔板，竞赛实训时可根据需要将侧面网孔实训板展开，进行合理的电器安装。模拟负载与设备进出线采用接线端子，通过工业线槽过渡与受控对象进行连接，受控对象采用外置平面布置方式便于教学互动和观察，外置触摸屏可直接读取电机的相关参数可以以报表、曲线等方式显示等特点。二.实训考核设备的功能实训考核的功能举例：1)三相电流的测量；2)电力综合显示仪表的使用；3)转速表、转矩表的使用；4)三相异步电动机直接起动、停车的控制电路连接；5)接触器联锁的三相交流异步电动机正、反转控制电路的连接；6)按钮联锁的三相交流异步电动机正、反转控制电路的连接；7)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；8)三相交流异步电动机Y-△（手动切换）启动控制电路的连接；9)三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；10)直流他励电动机的启停控制控制11)直流他励电动机的正反转控制；12)步进电机的控制；13)步进驱动器的参数设置；14)步进电机的PLC开环控制；15)交流伺服电机的控制；16)交流伺服驱动器的参数设置；17)交流伺服电机的PLC半闭环控制；18)无刷直流电机驱动器参数设置；19)无刷直流电机的控制；20)速度传感器的使用21)扭矩传感器的使用22)磁粉制动器的使用23)变频器面板功能参数设置和操作实训；24)变频器对电机点动控制、启停控制；25)电机转速多段控制；26)工频、变频切换控制；27)基于模拟量控制的电机开环调速；28)基于面板操作的电机开环调速；29)变频器的保护和报警功能实训；30)基于PLC的变频器开环调速；31)PLC控制电机顺序启动；32)PLC控制三相异步电动机Y-△启动电路；33)触摸屏的参数设置；34)触摸屏的编程；35)触摸屏、PLC、变频器的综合实训；36)各电动机的转速、力矩、功率测量与控制；37)电机空载性能测试；38)电机机械特性测试；39)电机工作特性测试；40)电机堵转性能测试41)电机机械装调实训；42)电机特性曲线绘制43)仪表通讯调试三.亚龙YL－163A型电机装配（安装）与运行检测考核设备结构与配置设备全景照片(参考图片，具体以实物为准)电机传动安装与可调负载单元(参考图片，具体以实物为准)电机驱动和控制单元电机运行检测仪表单元(参考图片，具体以实物为准)亚龙YL－163A型电机装配（安装）与运行检测考核设备主要配置表序号名称型号及规格数量单位备注1操作工作台1200mm×750mm×800mm1台钢结构,带自锁脚轮,防火工作台面和可折叠网孔板作为测量、电气控制系统等电气设备的安装载体，设备可自由、灵活的布置。2检测仪表单元YL-163A-M11套包括进线电源控制与保护、电压表、电流表、电量综合显示仪表、转速表、力矩表等基本仪表和交直流基本电源、指示灯、紧急停止按钮等器件3拖动线路安装单元YL-163A-M21套包含熔断器、接触器、多种继电器、变频器、伺服电机驱动器、步进电机驱动器、直流无刷电机驱动器等。4安装工...
