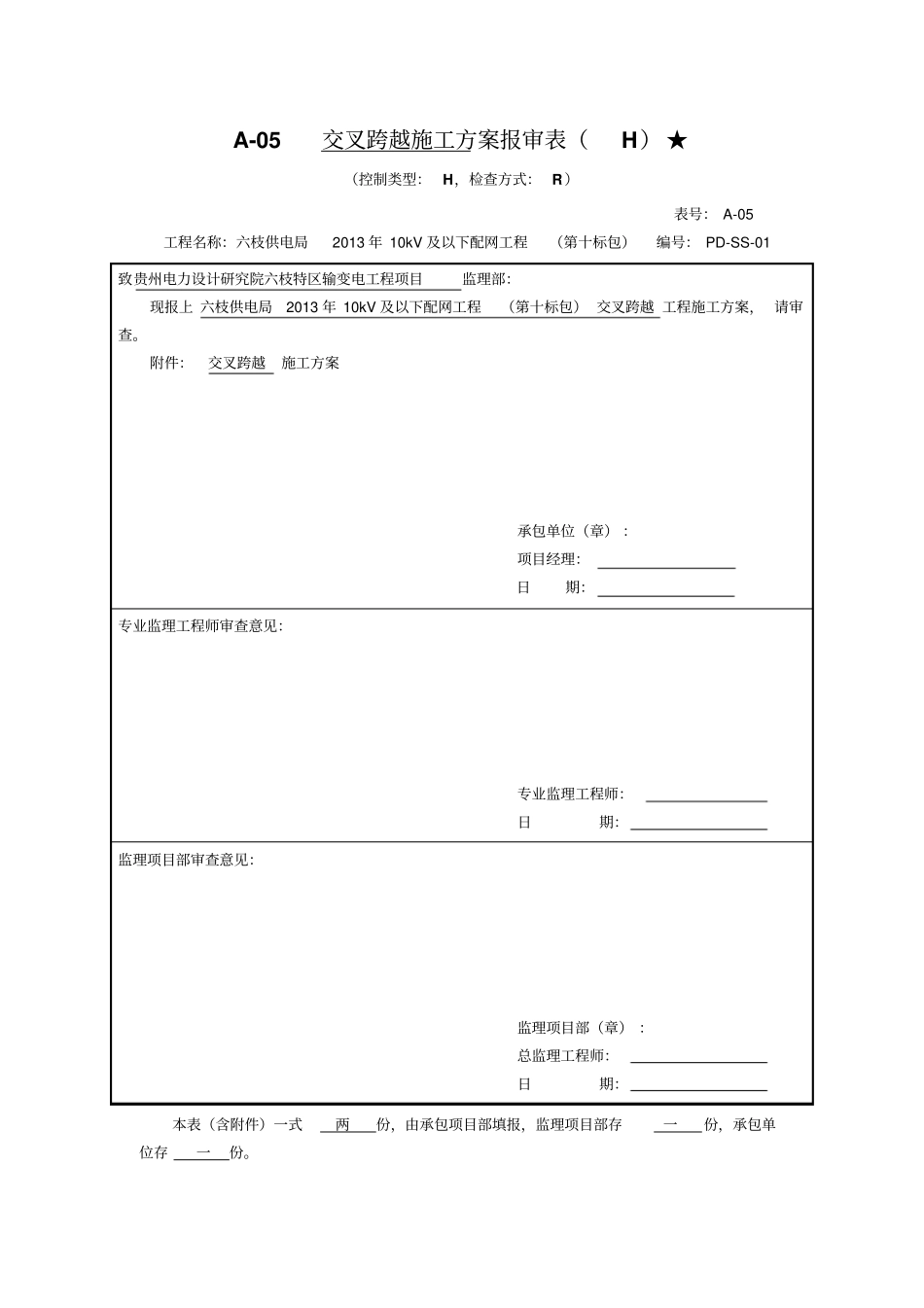

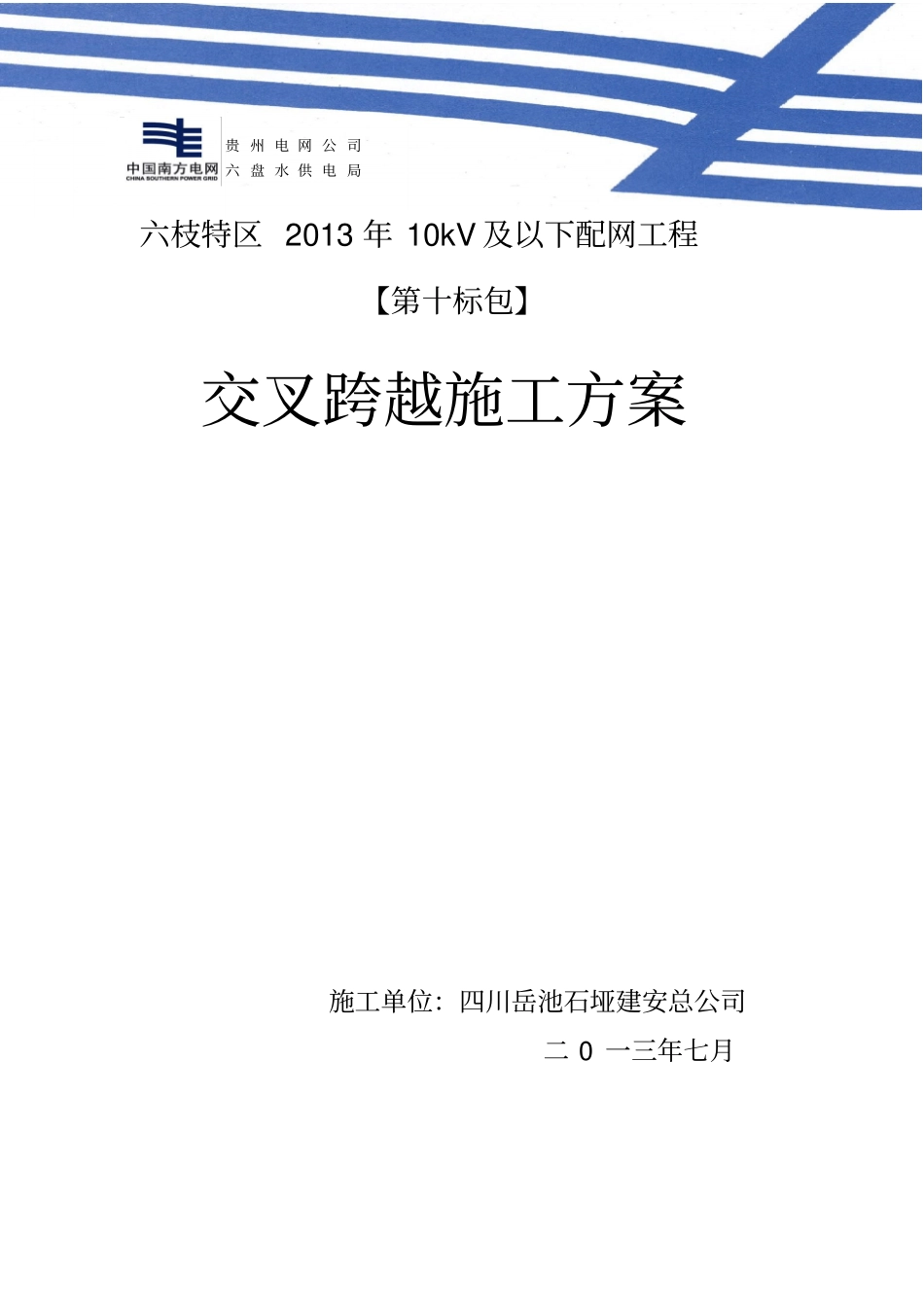

A-05交叉跨越施工方案报审表（H）★（控制类型：H，检查方式：R）表号：A-05工程名称：六枝供电局2013年10kV及以下配网工程（第十标包）编号：PD-SS-01致贵州电力设计研究院六枝特区输变电工程项目监理部：现报上六枝供电局2013年10kV及以下配网工程（第十标包）交叉跨越工程施工方案，请审查。附件：交叉跨越施工方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：监理项目部审查意见：监理项目部（章）：总监理工程师：日期：本表（含附件）一式两份，由承包项目部填报，监理项目部存一份，承包单位存一份。六枝特区2013年10kV及以下配网工程【第十标包】交叉跨越施工方案施工单位：四川岳池石垭建安总公司二0一三年七月贵州电网公司六盘水供电局交叉跨越施工方案一、编制目的和适用范围1.1为了做好交叉跨越的组织工作，保证交叉跨越的工程质量和施工安全，特制定交叉跨越施工措施。1.2本措施适用于六枝特区2013年10kV及以下配网工程（110kV郎岱变10kV中寨线台区完善工程；110kV郎岱变10kV大冲线台区完善工程；35kV捞河变10kV长寨线台区完善工程；35kV中寨变10kV中长I回线新建工程；35kV捞河变10kV火坑线台区完善工程；110kV郎岱变10kV郎岱II回线新建工程；110kV郎岱变10kV郎岱I回线新建工程；35kV中寨变10kV鲁嘎线新建工程；110kV郎岱变10kV十里大街线新建工程；110kV郎岱变10kV拢脚I回线新建工程；35kV中寨变10kV中长II回线新建工程。二、工程概述2.1工程所处位置六枝特区2013年10kV及以下配网工程。建设地点为六枝特区中寨乡、郎岱镇、拢脚乡、洒志乡境内。2.2工程量改建10kV线路10.566km，新建工程10kV线路16条，改造10kV线路3条，400V线路15.225km，220V线路21.924km。改造一户以表2585户，架空线路2.158km，电缆0.24km，新增及改造下户线48.799km,安装柱上开关2台。新建配变为28台，总容量为1650kVA。二、交叉跨越施工准备工作3.1组织准备施工开始之前，组织有关人员按照方案要求进行技术交底，提出交叉跨越施工计划，为施工提前技术准备。序号材料名称单位数量备注1道路安全提示牌块6210kV接地线组63低压接地线组44验电笔支33.4现场准备交叉跨越施工时首先管理人员组织各个工种负责人及专业人员对施工现场和加工场地进行全面检查，重点为：3.4.1施工前，组织所有参加施工的人员，进行一次详细的技术交底。对措施进行贯彻，对于不足之处进行补充。3.4.2作业前，低压线路和通信光缆应向被跨越物所属单位提出书面申请。在得到批复后方可组织人员，制定相关施工方案，施工时3.4.3跨越公路时，设专人负责提醒路过人员，并作明显的表示提醒。四、交叉跨越施工技术措施4.1高、低压线路中跨越（1）高、低压交叉跨越施工应提前向相关部门提出申请，在得到运行单位的批复后，制定详细的施工方案，并设专人负责停电作业施工的协调工作。（2）停电工作须严格执行停电工作票制度，在得到调度确认停电操作后，我施工人员必须派专业人员上杆用验电笔检验核实已停电并挂接地线后方可进行施工作业。（3）跨越施工完成后，应快速恢复原线路，在确认杆上作业人员撤离至地面，现场安全措施全部撤除后方可能知调度人员，恢复供电。4.2通信线路跨越（1）施工人员应熟悉施工区域内的环境，将通信线路尽量放低后，将我施工线路导线缓慢滑过光缆通信线路，避免损伤通信光缆线路外层。（2）收紧导线后，将原通信光缆线路恢复至原位。4.3公路跨越（1）施工人员应熟悉施工区域内的环境，将道路标示牌放在显眼的位置，并设专人负责过往人员及车辆的疏导工作，确保行人的生命安全。4.4河流、池塘、水库跨越应预先探明深浅、水流等情况，对深宽河流、水库应用船只放线，船上人员都要穿好救生衣、船上要配备救生圈。五、技术保证措施认真进行现场准备、技术准备和材料准备，保证各项施工满足雨季施工的要求。结果本工程雨季施工特点，编制技术交底，在施工前向工人交代清楚。严格按照施工规范工艺要求，做好自检。做好雨季施工中的检查，保证施工中的各项工作达到要求。六、交叉跨越安全措施1、落实安全生产责任制，做好职责分工，组织进行安全教育。认真组织安全检查，...
