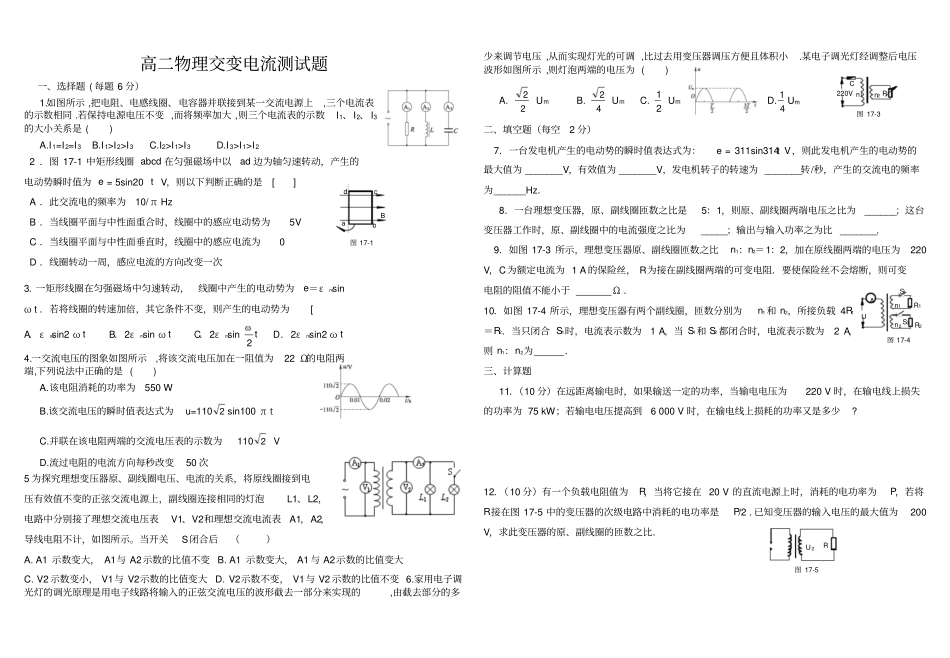

交变电流基础测试题_第1页
1/2

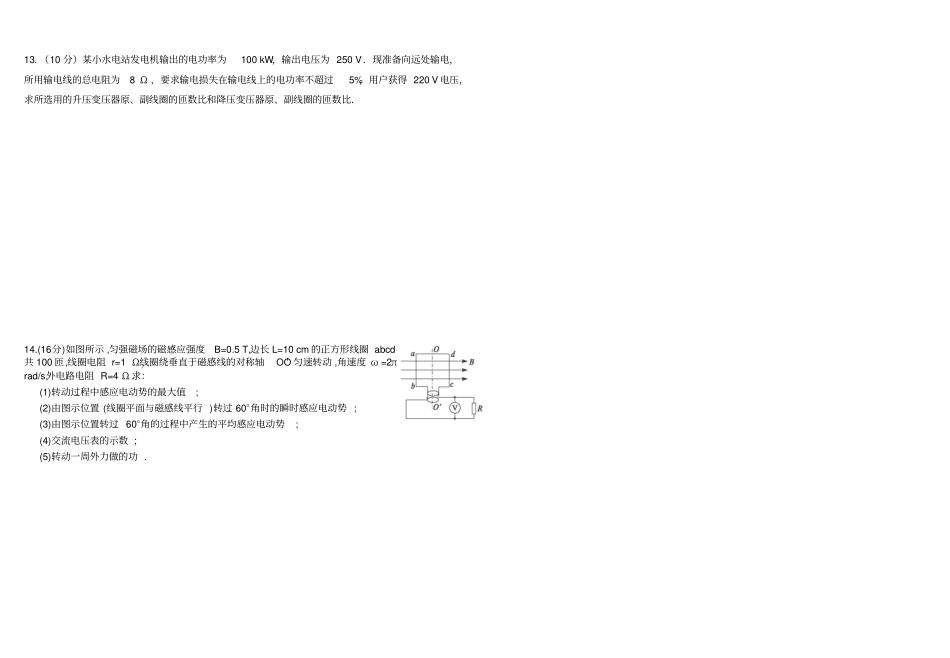

交变电流基础测试题_第2页
2/2
高二物理交变电流测试题一、选择题(每题6分)1.如图所示,把电阻、电感线圈、电容器并联接到某一交流电源上,三个电流表的示数相同.若保持电源电压不变,而将频率加大,则三个电流表的示数I1、I2、I3的大小关系是()A.I1=I2=I3B.I1>I2>I3C.I2>I1>I3D.I3>I1>I22.图17-1中矩形线圈abcd在匀强磁场中以ad边为轴匀速转动,产生的电动势瞬时值为e=5sin20tV,则以下判断正确的是[]A.此交流电的频率为10/πHzB.当线圈平面与中性面重合时,线圈中的感应电动势为5VC.当线圈平面与中性面垂直时,线圈中的感应电流为0D.线圈转动一周,感应电流的方向改变一次3.一矩形线圈在匀强磁场中匀速转动,线圈中产生的电动势为e=εmsinωt.若将线圈的转速加倍,其它条件不变,则产生的电动势为[A.εmsin2ωtB.2εmsinωtC.2εmsin2tD.2εmsin2ωt4.一交流电压的图象如图所示,将该交流电压加在一阻值为22Ω的电阻两端,下列说法中正确的是()A.该电阻消耗的功率为550WB.该交流电压的瞬时值表达式为u=1102sin100πtC.并联在该电阻两端的交流电压表的示数为1102VD.流过电阻的电流方向每秒改变50次5为探究理想变压器原、副线圈电压、电流的关系,将原线圈接到电压有效值不变的正弦交流电源上,副线圈连接相同的灯泡L1、L2,电路中分别接了理想交流电压表V1、V2和理想交流电流表A1,A2,导线电阻不计,如图所示。当开关S闭合后()A.A1示数变大,A1与A2示数的比值不变B.A1示数变大,A1与A2示数的比值变大C.V2示数变小,V1与V2示数的比值变大D.V2示数不变,V1与V2示数的比值不变6.家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的,由截去部分的多少来调节电压,从而实现灯光的可调,比过去用变压器调压方便且体积小.某电子调光灯经调整后电压波形如图所示,则灯泡两端的电压为()A.22UmB.42UmC.21UmD.41Um二、填空题(每空2分)7.一台发电机产生的电动势的瞬时值表达式为:e=311sin314tV,则此发电机产生的电动势的最大值为_______V,有效值为_______V,发电机转子的转速为_______转/秒,产生的交流电的频率为______Hz.8.一台理想变压器,原、副线圈匝数之比是5:1,则原、副线圈两端电压之比为______;这台变压器工作时,原、副线圈中的电流强度之比为_____;输出与输入功率之为比_______.9.如图17-3所示,理想变压器原、副线圈匝数之比n1:n2=1:2,加在原线圈两端的电压为220V,C为额定电流为1A的保险丝,R为接在副线圈两端的可变电阻.要使保险丝不会熔断,则可变电阻的阻值不能小于Ω.10.如图17-4所示,理想变压器有两个副线圈,匝数分别为n1和n2,所接负载4R1=R2.当只闭合S1时,电流表示数为1A,当S1和S2都闭合时,电流表示数为2A,则n1:n2为.三、计算题11.(10分)在远距离输电时,如果输送一定的功率,当输电电压为220V时,在输电线上损失的功率为75kW;若输电电压提高到6000V时,在输电线上损耗的功率又是多少?12.(10分)有一个负载电阻值为R,当将它接在20V的直流电源上时,消耗的电功率为P,若将R接在图17-5中的变压器的次级电路中消耗的电功率是P/2.已知变压器的输入电压的最大值为200V,求此变压器的原、副线圈的匝数之比.图17-1abcdB图17-3220Vn2n1CR图17-4UR1R2n2n1S1S3A图17-5U2R13.(10分)某小水电站发电机输出的电功率为100kW,输出电压为250V.现准备向远处输电,所用输电线的总电阻为8Ω,要求输电损失在输电线上的电功率不超过5%,用户获得220V电压,求所选用的升压变压器原、副线圈的匝数比和降压变压器原、副线圈的匝数比.14.(16分)如图所示,匀强磁场的磁感应强度B=0.5T,边长L=10cm的正方形线圈abcd共100匝,线圈电阻r=1Ω,线圈绕垂直于磁感线的对称轴OO′匀速转动,角速度ω=2πrad/s,外电路电阻R=4Ω.求:(1)转动过程中感应电动势的最大值;(2)由图示位置(线圈平面与磁感线平行)转过60°角时的瞬时感应电动势;(3)由图示位置转过60°角的过程中产生的平均感应电动势;(4)交流电压表的示数;(5)转动一周外力做的功.
