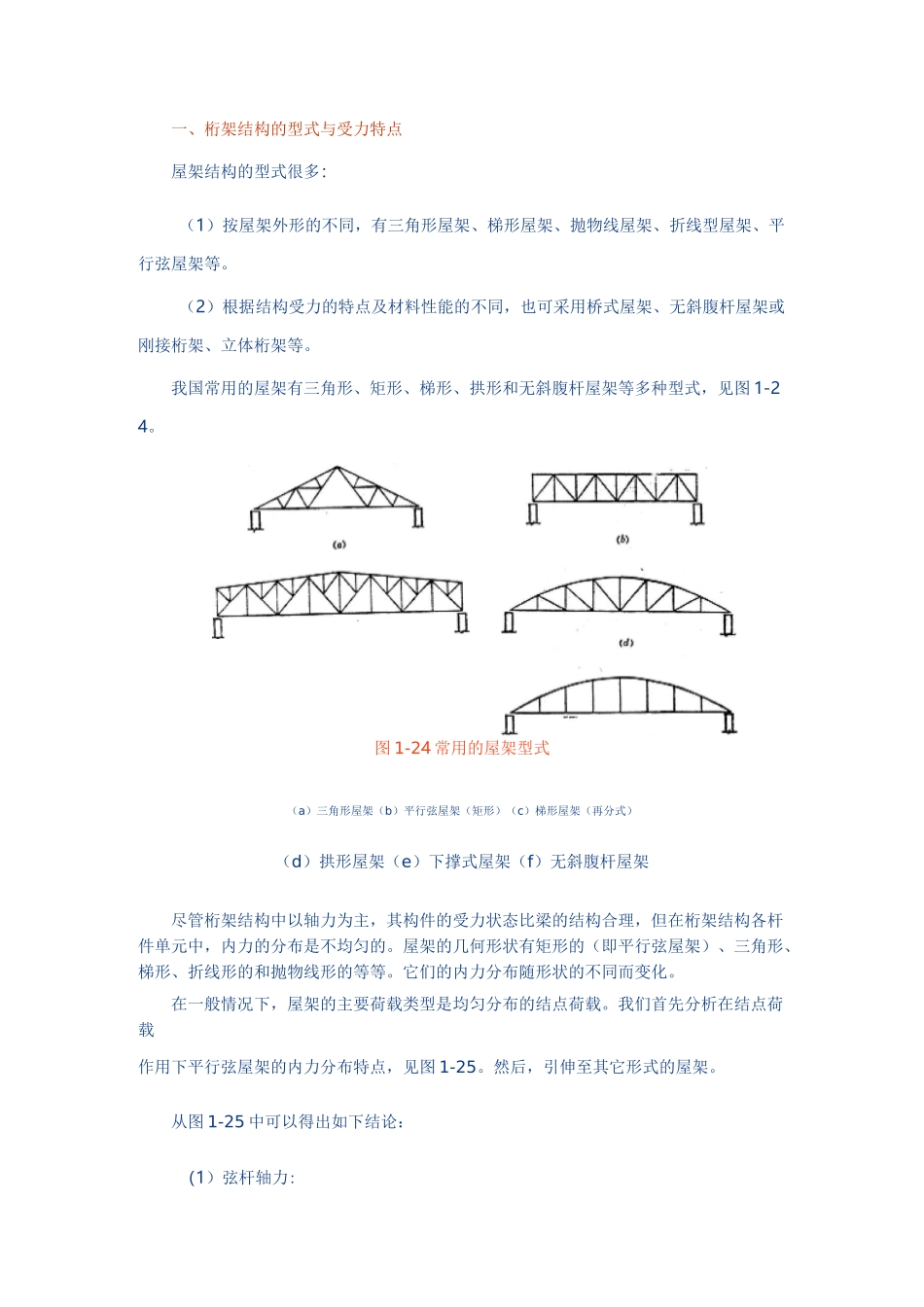

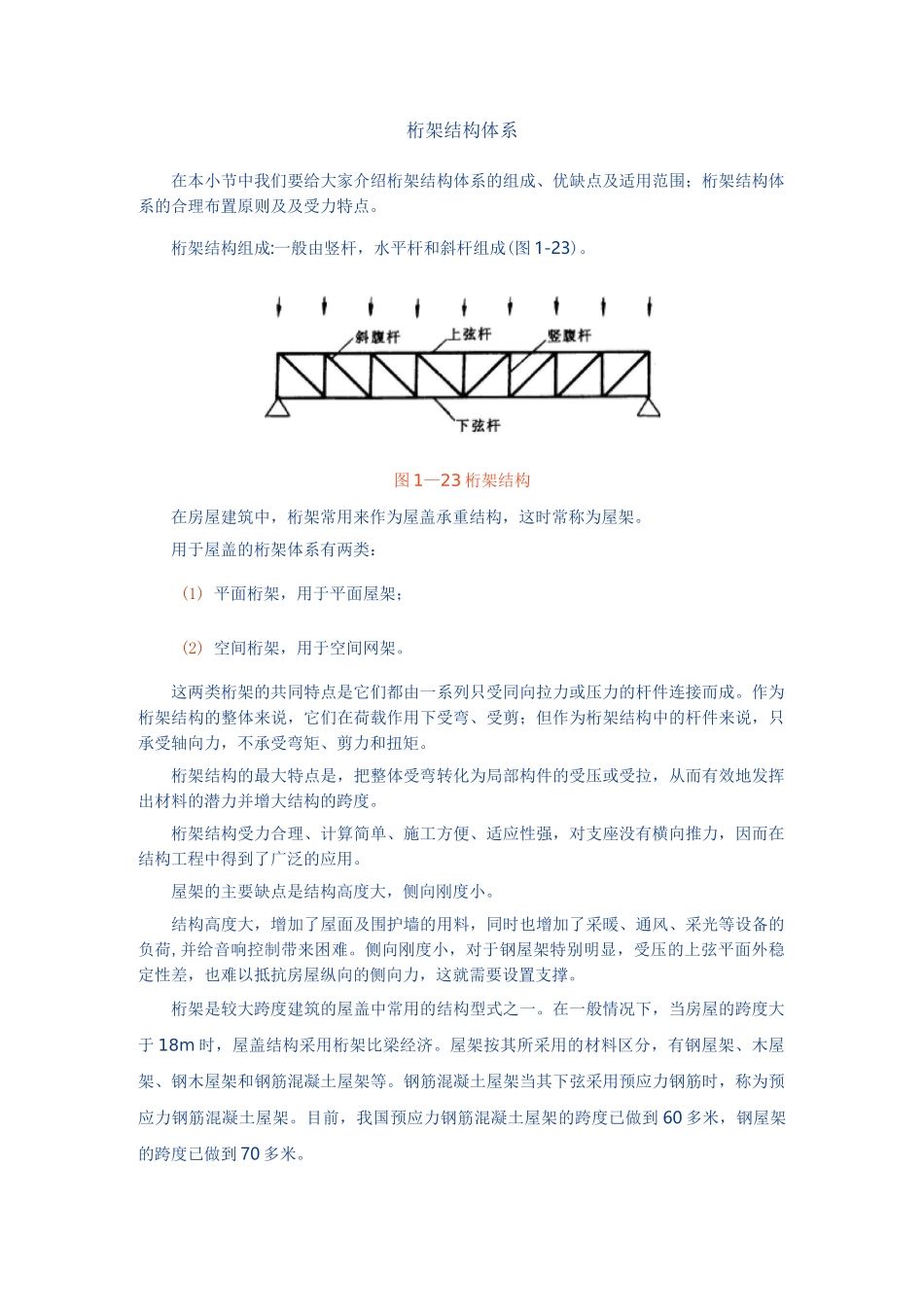

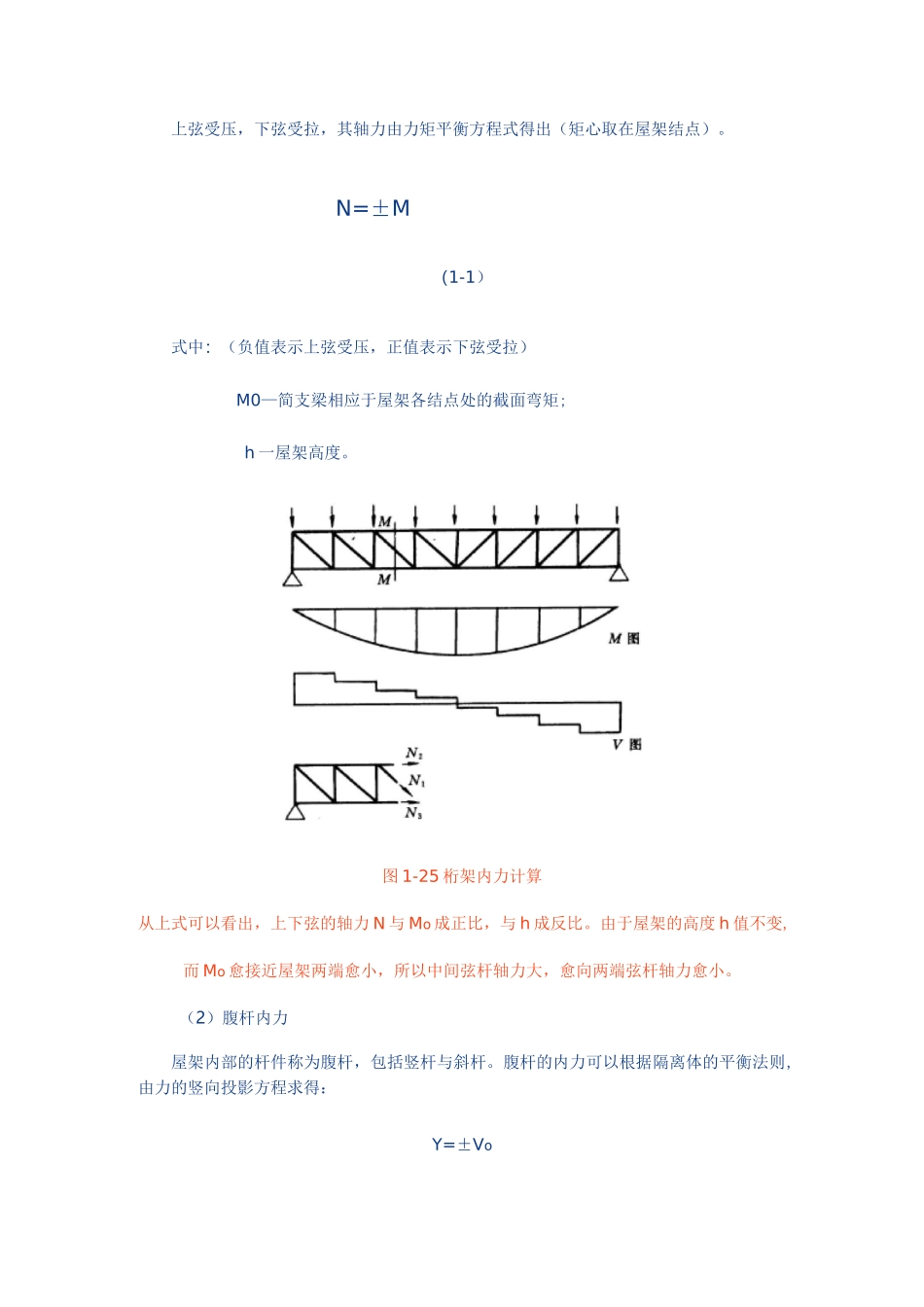

桁架结构体系在本小节中我们要给大家介绍桁架结构体系的组成、优缺点及适用范围;桁架结构体系的合理布置原则及及受力特点。桁架结构组成:一般由竖杆,水平杆和斜杆组成(图1-23)。图1—23桁架结构在房屋建筑中,桁架常用来作为屋盖承重结构,这时常称为屋架。用于屋盖的桁架体系有两类:(1)平面桁架,用于平面屋架;(2)空间桁架,用于空间网架。这两类桁架的共同特点是它们都由一系列只受同向拉力或压力的杆件连接而成。作为桁架结构的整体来说,它们在荷载作用下受弯、受剪;但作为桁架结构中的杆件来说,只承受轴向力,不承受弯矩、剪力和扭矩。桁架结构的最大特点是,把整体受弯转化为局部构件的受压或受拉,从而有效地发挥出材料的潜力并增大结构的跨度。桁架结构受力合理、计算简单、施工方便、适应性强,对支座没有横向推力,因而在结构工程中得到了广泛的应用。屋架的主要缺点是结构高度大,侧向刚度小。结构高度大,增加了屋面及围护墙的用料,同时也增加了采暖、通风、采光等设备的负荷,并给音响控制带来困难。侧向刚度小,对于钢屋架特别明显,受压的上弦平面外稳定性差,也难以抵抗房屋纵向的侧向力,这就需要设置支撑。桁架是较大跨度建筑的屋盖中常用的结构型式之一。在一般情况下,当房屋的跨度大于18m时,屋盖结构采用桁架比梁经济。屋架按其所采用的材料区分,有钢屋架、木屋架、钢木屋架和钢筋混凝土屋架等。钢筋混凝土屋架当其下弦采用预应力钢筋时,称为预应力钢筋混凝土屋架。目前,我国预应力钢筋混凝土屋架的跨度已做到60多米,钢屋架的跨度已做到70多米。一、桁架结构的型式与受力特点屋架结构的型式很多:(1)按屋架外形的不同,有三角形屋架、梯形屋架、抛物线屋架、折线型屋架、平行弦屋架等。(2)根据结构受力的特点及材料性能的不同,也可采用桥式屋架、无斜腹杆屋架或刚接桁架、立体桁架等。我国常用的屋架有三角形、矩形、梯形、拱形和无斜腹杆屋架等多种型式,见图1-24。图1-24常用的屋架型式(a)三角形屋架(b)平行弦屋架(矩形)(c)梯形屋架(再分式)(d)拱形屋架(e)下撑式屋架(f)无斜腹杆屋架尽管桁架结构中以轴力为主,其构件的受力状态比梁的结构合理,但在桁架结构各杆件单元中,内力的分布是不均匀的。屋架的几何形状有矩形的(即平行弦屋架)、三角形、梯形、折线形的和抛物线形的等等。它们的内力分布随形状的不同而变化。在一般情况下,屋架的主要荷载类型是均匀分布的结点荷载。我们首先分析在结点荷载作用下平行弦屋架的内力分布特点,见图1-25。然后,引伸至其它形式的屋架。从图1-25中可以得出如下结论:(1)弦杆轴力:上弦受压,下弦受拉,其轴力由力矩平衡方程式得出(矩心取在屋架结点)。N=±M(1-1)式中:(负值表示上弦受压,正值表示下弦受拉)M0—简支梁相应于屋架各结点处的截面弯矩;h一屋架高度。图1-25桁架内力计算从上式可以看出,上下弦的轴力N与Mo成正比,与h成反比。由于屋架的高度h值不变,而Mo愈接近屋架两端愈小,所以中间弦杆轴力大,愈向两端弦杆轴力愈小。(2)腹杆内力屋架内部的杆件称为腹杆,包括竖杆与斜杆。腹杆的内力可以根据隔离体的平衡法则,由力的竖向投影方程求得:Y=±Vo(1-2)式中,丫一斜杆的竖向分力和竖杆的轴力;Vo—简支梁相应于屋架节间的剪力。从图1-26可以看出,Vo值在跨中小两端大,所以相应的腹杆内力也是中间杆件小而两端杆件大,其内力图见图1-26。以上的分析可以看出:从整体来看,屋架相当于一个受弯构件,弦杆承受弯矩,腹杆承受剪力,而从局部来看,屋架的每个杆件只承受轴力(拉力或压力)。用同样的方法可以分析三角形和抛物线形屋架的内力分布情况,见图1-36b、c所示。由于这两种屋架上弦结点的高度中间大,愈向两端愈小,所以,虽然上弦仍受压下弦仍受拉,但是内力大小的分布是各不相同的。从图1-26可以看出,屋架杆件内力与其形式有着密切的关系。(1)平行弦屋架内力是不均匀的,弦杆内力由两端向跨度中间增大,腹杆内力由中间向两端增大;(2)三角形屋架内力分布也是不均匀的,弦杆的内力由中间向两端增大,腹杆内力由两端向中间增大;11,1llx112图1—26不同形式的桁...
