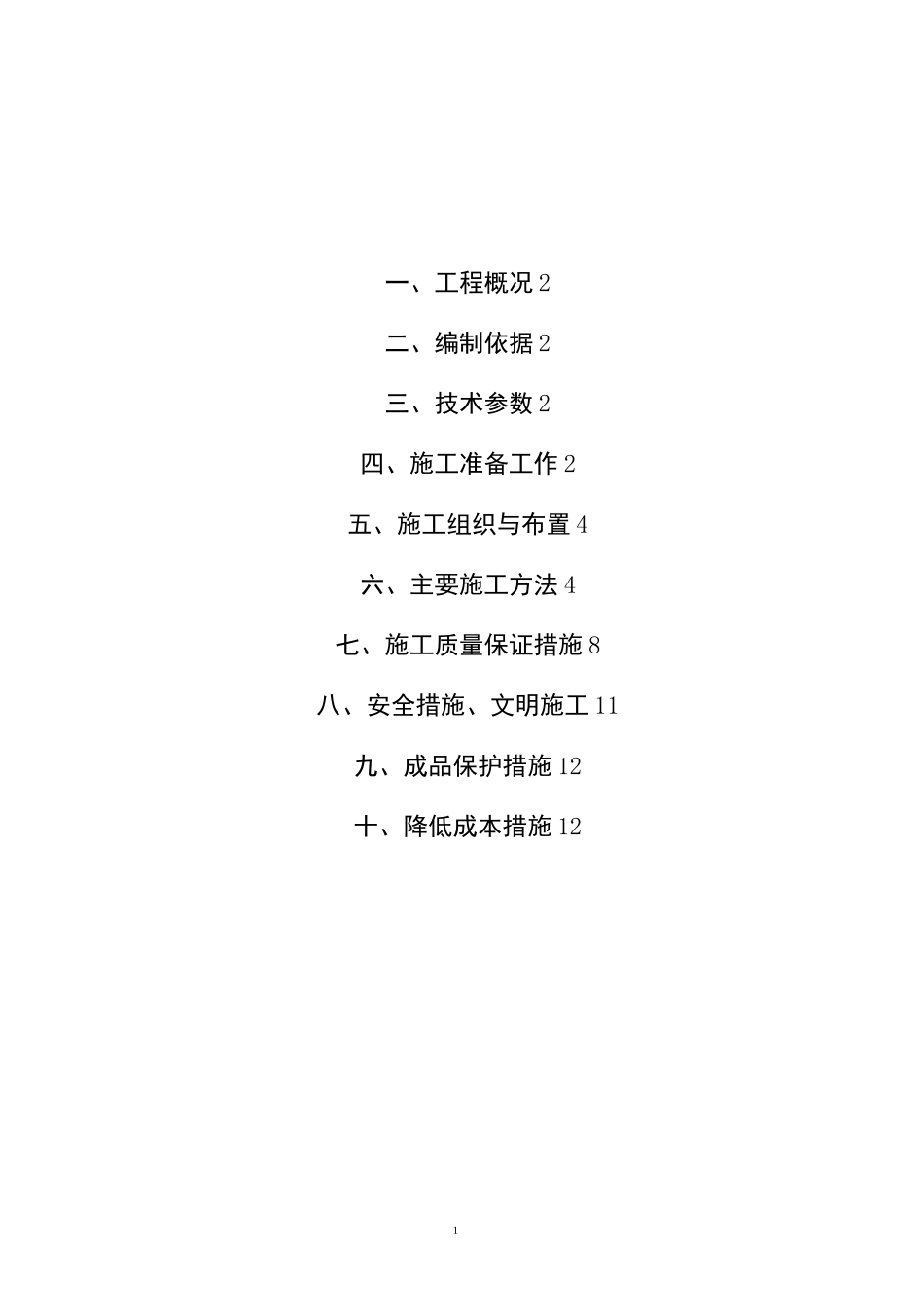

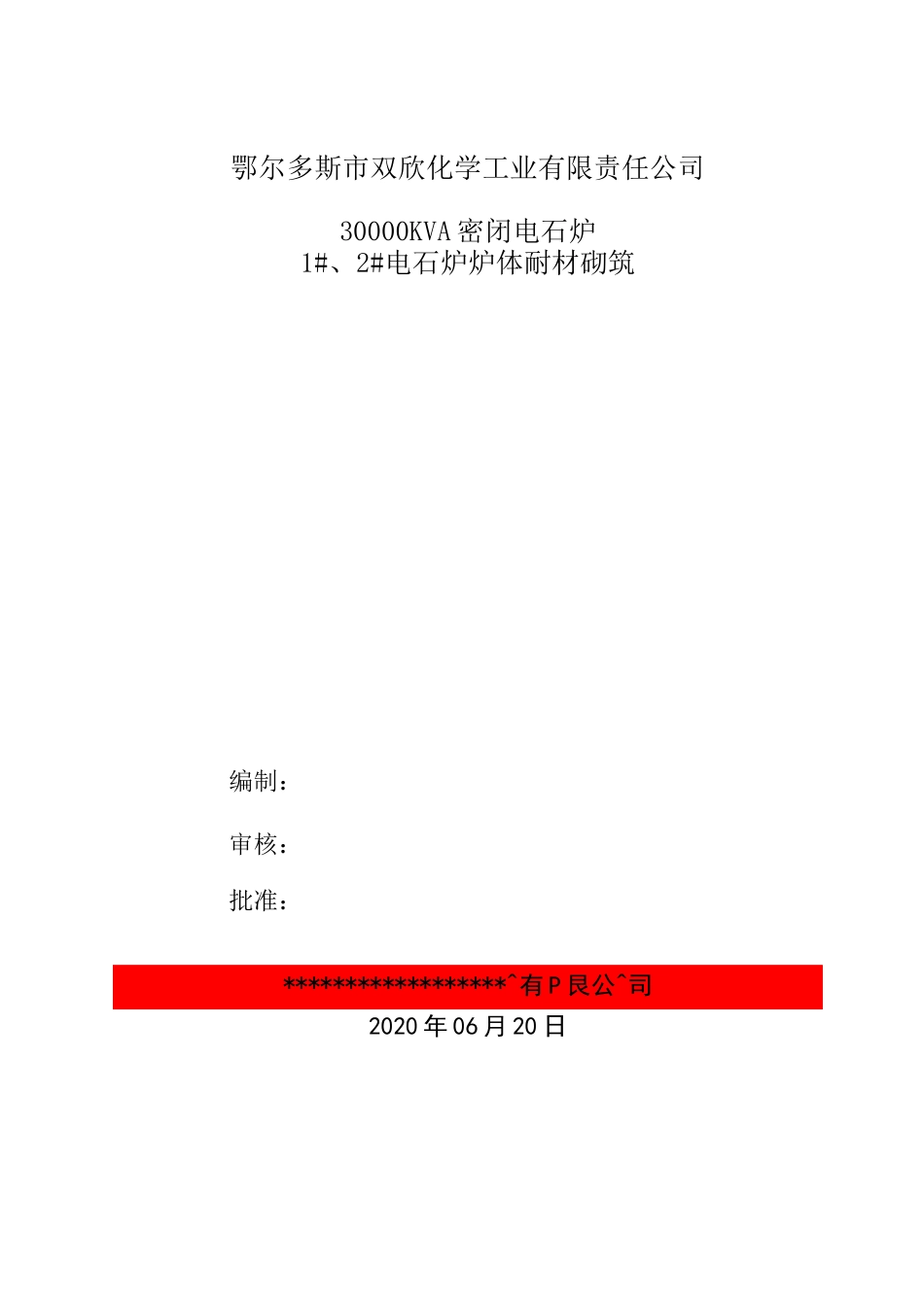

鄂尔多斯市双欣化学工业有限责任公司30000KVA密闭电石炉1#、2#电石炉炉体耐材砌筑编制：审核：批准：******************^有P艮公^司2020年06月20日1一、工程概况2二、编制依据2三、技术参数2四、施工准备工作2五、施工组织与布置4六、主要施工方法4七、施工质量保证措施8八、安全措施、文明施工11九、成品保护措施12十、降低成本措施122、工程概况项目名称：鄂尔多斯市双欣化学工业有限责任公司30000KVA密闭电石炉耐材砌筑建设单位：鄂尔多斯市双欣化学工业有限责任公司工程位于内蒙古鄂尔多斯市蒙西工业园区，主要施工内容为1#、2#30000KVA密闭电石炉本体耐材砌筑。该工程对施工技术要求很高，砖型较多，不定型耐火浇注料与定型耐火材料交替施工，施工工艺复杂,因此施工难度相当大。应精心组织、精心施工,才能保证设计要求的质量。二、编制依据1、执行的施工技术规范、技术标准。《工业炉砌筑工程施工及验收规范》GB50211-2014《工业炉砌筑工程施工及检验评定标准》GB50309-2007《电石炉砌筑技术条件》HG/T20542-20062、电石炉炉衬砌筑图纸3、施工现场的实际情况。三、技术参数1、炉壳直径①=9840mm,炉壳高度H=4245mm,炉膛深度h=2603mm,炉膛直径①=8628mm2、底层高铝砖76*5=380mm,，自焙碳砖401*3=1203mm四、施工准备工作一）、技术准备1、组织工程技术人员熟悉掌握图纸,熟悉电石炉的砌筑要求、结构尺寸和施工方法。32、结合国家规范制定出本工程的检验方案。3、做好技术交底，组织好人员对施工方法、施工安排，技术要求的掌握。4、根据现场实际情况制定出安全措施，做好安全交底工作。5、编制切实可行的施工顺序。二）、施工条件准备1、电石炉的炉壳及与炉衬砌筑有关的金属结构和设备安装完毕后，符合设计图纸要求，并按本规定检查验收合格后方可施工。2、有关砌筑施工所需的垂直提升及水平运输设备全部安装完毕，并经试车检验合格。施工的工具准备齐全，符合施工要求。3、砌筑材料全部运至施工现场，验收合格，并完成下列工作：1）自焙炭砖必须经预砌筑组合并编号，并附有预砌筑详图和预砌筑检验记录。2）电石炉炉墙、炉底用的耐火砖必须认真分选与配层，同层砖的厚度差不大于1mm，必要时应加工，并记有配层标记和记录。3）施工人员必须经过培训考试合格后方可参加施工。（三）施工场地和工具的准备1、施工场地必须周密考虑，妥善安排。制备细缝糊和粗缝糊的焦粉的烘干、粗缝糊的炒料等加热设备都应放在电石炉附近敞开的一侧。自焙碳砖和高铝砖等施工用砖应分类堆放炉区周围。2、施工用工具和设备（见附表1）准备齐全，如焦油脱水设备，焦粉、粗缝糊的炒料等加热设备，捣固工具，砌筑加工工具及设备（齿形耙、铁锤、木锤、千斤顶、喷灯、槽钢、盛糊桶及小勺等）准备齐全方可施工。3、砌筑电石炉炉衬前，应根据砌体类别通过试验确定泥浆的稠度，耐火制品材质和外4形尺寸大小确定泥浆的粘接时间，并应符合YB/T5121和YB/T5122的要求。五、施工组织与布置一）、现场施工项目经理部组成人员：序号姓名LJU/亠冈位备注1尚国锋项目负责人12张春城项目技术负责人13赵卫涛质量负责人14张春平安全管理员15张春平材料管理员16赵卫涛专职质检员1二）、劳动力组织六、主要施工方法一）、验砖及选砖由于电石炉对耐火砖外形尺寸要求较高，长途运输也易造成损坏及受潮，所以耐火砖进场后，需进行严格的挑选，LZ-65耐火砖的指标、尺寸允许偏差及外形应符合GB2988-2012（高铝砖）的规定；自焙碳砖各项技术指标必须符合5YB/T2805-2006中的规定，外形尺寸超差不大于-1.5mm，缺角深度不大于10mm且不多于1处，缺棱长度不大于50mm，深度不大于5mm，且不多于1处；扭曲在碳砖的砌筑面上不得大于1mm，表面应平整，不允许局部变形、凸起、裂纹油污等缺陷，以保证砌体质量。（二）、砌筑方法及要求1、炉底高铝砖砌筑1）砌筑衬前，可用高铝熟料砂找平炉底，此层厚度不宜超过10mm，铺设高铝熟料砂前，炉壳炉底必须干燥清洁，高铝熟料砂也应保持干燥。2）在为找平炉底用的高铝熟料砂上面以干砌法铺砌耐火砖。砖缝小于3mm，砖缝用干燥的耐火熟料粉填充，纵横砖缝错开半砖，严禁砖缝重合。3）炉底干砌一层耐火砖后...
