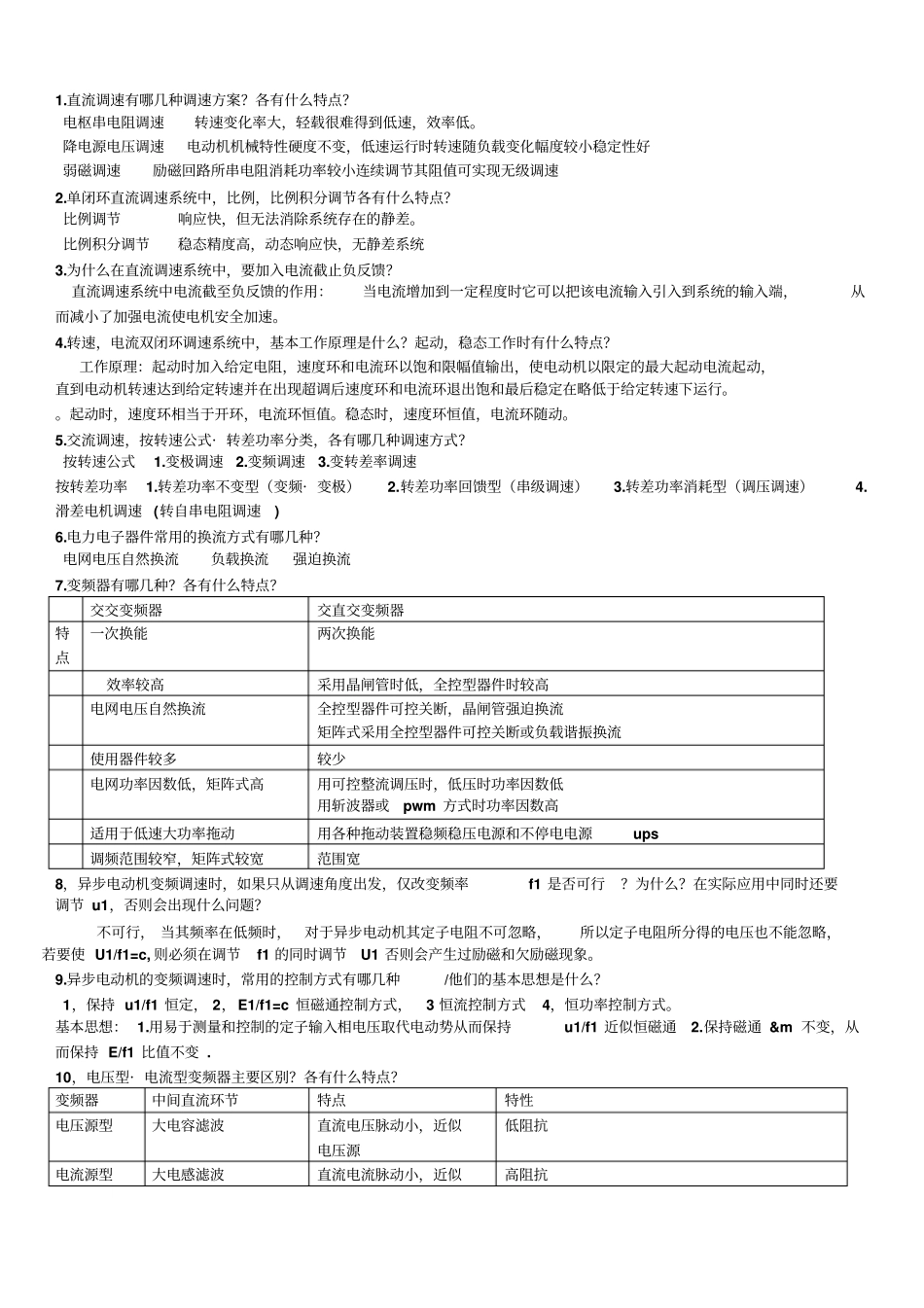

1.直流调速有哪几种调速方案？各有什么特点？电枢串电阻调速转速变化率大，轻载很难得到低速，效率低。降电源电压调速电动机机械特性硬度不变，低速运行时转速随负载变化幅度较小稳定性好弱磁调速励磁回路所串电阻消耗功率较小连续调节其阻值可实现无级调速2.单闭环直流调速系统中，比例，比例积分调节各有什么特点？比例调节响应快，但无法消除系统存在的静差。比例积分调节稳态精度高，动态响应快，无静差系统3.为什么在直流调速系统中，要加入电流截止负反馈？直流调速系统中电流截至负反馈的作用：当电流增加到一定程度时它可以把该电流输入引入到系统的输入端，从而减小了加强电流使电机安全加速。4.转速，电流双闭环调速系统中，基本工作原理是什么？起动，稳态工作时有什么特点？工作原理：起动时加入给定电阻，速度环和电流环以饱和限幅值输出，使电动机以限定的最大起动电流起动，直到电动机转速达到给定转速并在出现超调后速度环和电流环退出饱和最后稳定在略低于给定转速下运行。。起动时，速度环相当于开环，电流环恒值。稳态时，速度环恒值，电流环随动。5.交流调速，按转速公式·转差功率分类，各有哪几种调速方式？按转速公式1.变极调速2.变频调速3.变转差率调速按转差功率1.转差功率不变型（变频·变极）2.转差功率回馈型（串级调速）3.转差功率消耗型（调压调速）4.滑差电机调速(转自串电阻调速)6.电力电子器件常用的换流方式有哪几种？电网电压自然换流负载换流强迫换流7.变频器有哪几种？各有什么特点？交交变频器交直交变频器特点一次换能两次换能效率较高采用晶闸管时低，全控型器件时较高电网电压自然换流全控型器件可控关断，晶闸管强迫换流矩阵式采用全控型器件可控关断或负载谐振换流使用器件较多较少电网功率因数低，矩阵式高用可控整流调压时，低压时功率因数低用斩波器或pwm方式时功率因数高适用于低速大功率拖动用各种拖动装置稳频稳压电源和不停电电源ups调频范围较窄，矩阵式较宽范围宽8，异步电动机变频调速时，如果只从调速角度出发，仅改变频率f1是否可行？为什么？在实际应用中同时还要调节u1，否则会出现什么问题？不可行，当其频率在低频时，对于异步电动机其定子电阻不可忽略，所以定子电阻所分得的电压也不能忽略，若要使U1/f1=c,则必须在调节f1的同时调节U1否则会产生过励磁和欠励磁现象。9.异步电动机的变频调速时，常用的控制方式有哪几种/他们的基本思想是什么？1，保持u1/f1恒定，2，E1/f1=c恒磁通控制方式，3恒流控制方式4，恒功率控制方式。基本思想：1.用易于测量和控制的定子输入相电压取代电动势从而保持u1/f1近似恒磁通2.保持磁通&m不变，从而保持E/f1比值不变.10，电压型·电流型变频器主要区别？各有什么特点？变频器中间直流环节特点特性电压源型大电容滤波直流电压脉动小，近似电压源低阻抗电流源型大电感滤波直流电流脉动小，近似高阻抗电压源缓冲负载无功能量作用特点：电压型电流型滤波并电抗器串电抗器输出电压方波近似正弦波保护难易回馈制动并联反功率器件动态特性慢（PWM快）快对晶闸管的要求耐低压耐高压适用范围多级拖动，稳压稳频单机，多机拖动11,180度120度特点比较？变频器180度导通型120度导通型导通方向180度电角度120度电角度导通支数32换流方式同一桥臂上下换流相邻桥臂换流输出电压高低换流间隔每60度换一次12，什么叫pwm变频器/？有什么特点？、为交直交电压源型变频器，整流环节采用二极管不控整流桥，整流电压经电容滤波形成幅值恒定的直流电压，逆变器的功率器件采用全控型电力电子器件，每个器件各有一个续流二极管与之反并联连接。特点：1.原件个数少2.有效减少谐波分量3.动态响应快4.功率因数高13，spwm控制方式有什么特点？谐波分量小，提高了功率因数，响应快14:同步异步调制概念，特点？同步调制：在变频过程中，载波频率和调制波频率成正比变化，即fc/fr=N保持不变异步调制：在变频过程中，载波频率不变，而调制波频率改变，即载波比fc/fr=N变化前者能保证逆变器输出波形的正负半波始终保持对称，并能保证三相波形互差120度后者低频时N值相对增大，相应减小谐波分量，减轻了电动机的转矩脉动1...
