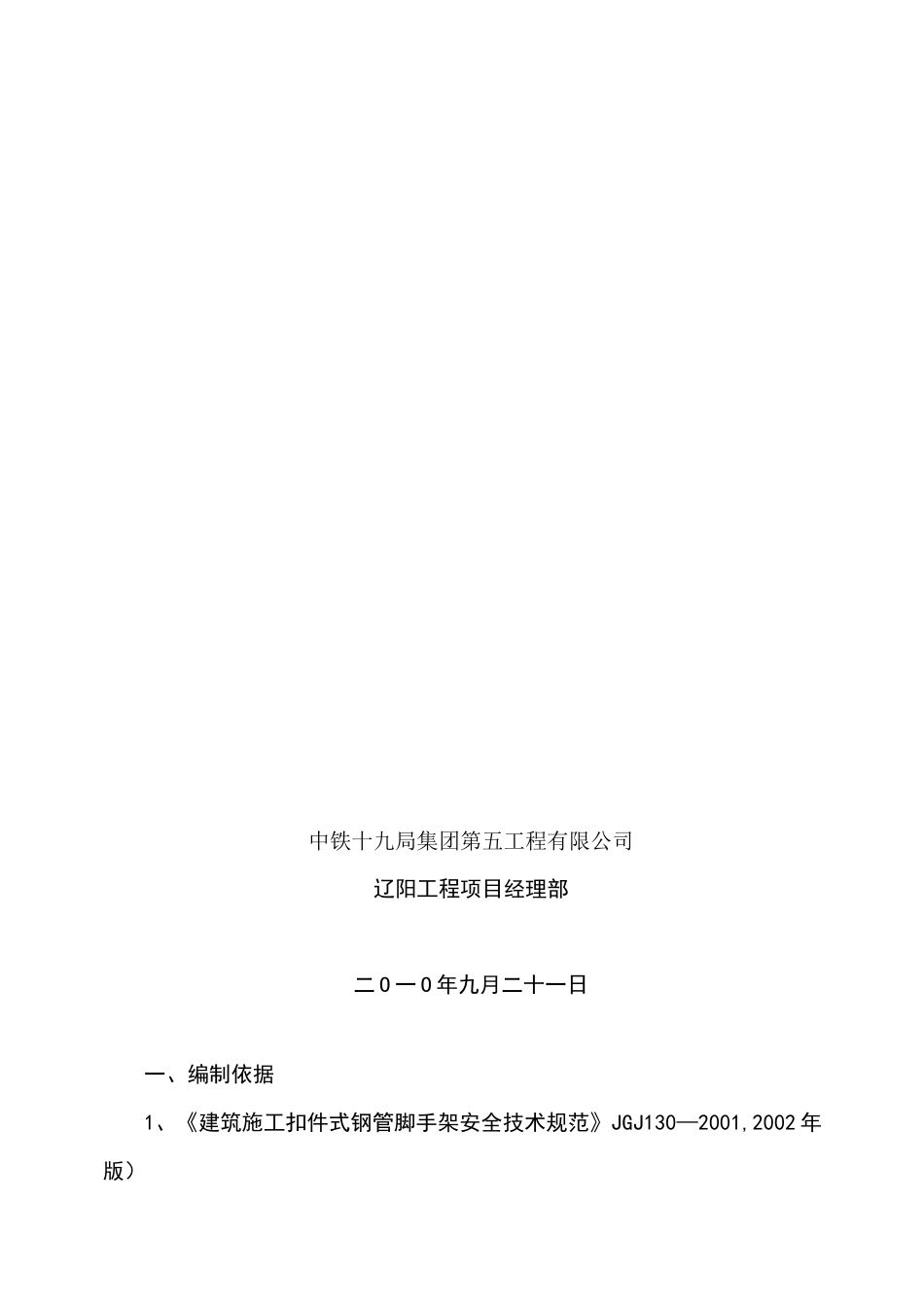

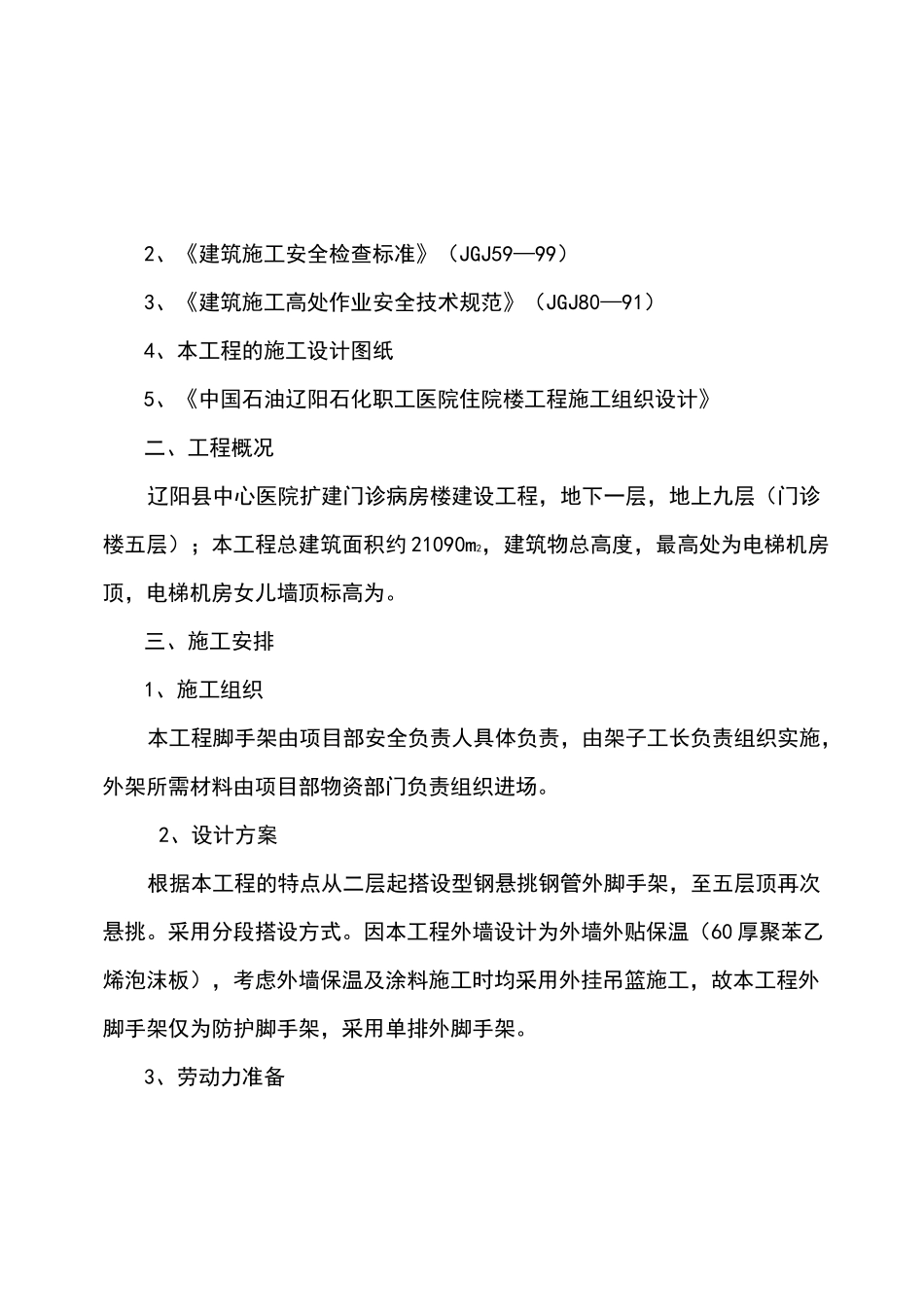

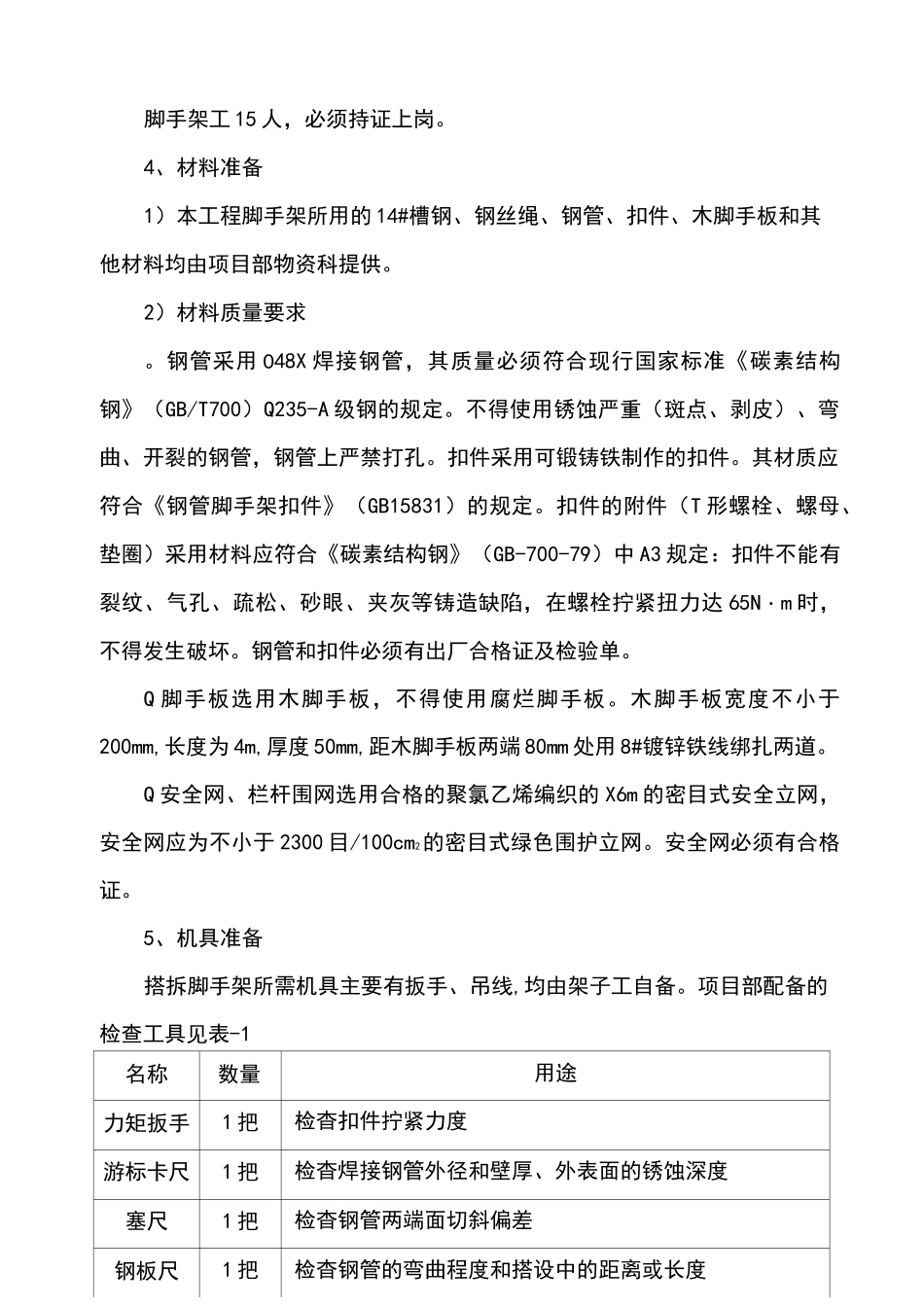

中铁十九局集团第五工程有限公司辽阳工程项目经理部二O一O年九月二十一日一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001,2002年版）2、《建筑施工安全检查标准》（JGJ59—99）3、《建筑施工高处作业安全技术规范》（JGJ80—91）4、本工程的施工设计图纸5、《中国石油辽阳石化职工医院住院楼工程施工组织设计》二、工程概况辽阳县中心医院扩建门诊病房楼建设工程，地下一层，地上九层（门诊楼五层）；本工程总建筑面积约21090m2，建筑物总高度，最高处为电梯机房顶，电梯机房女儿墙顶标高为。三、施工安排1、施工组织本工程脚手架由项目部安全负责人具体负责，由架子工长负责组织实施，外架所需材料由项目部物资部门负责组织进场。2、设计方案根据本工程的特点从二层起搭设型钢悬挑钢管外脚手架，至五层顶再次悬挑。采用分段搭设方式。因本工程外墙设计为外墙外贴保温（60厚聚苯乙烯泡沫板），考虑外墙保温及涂料施工时均采用外挂吊篮施工，故本工程外脚手架仅为防护脚手架，采用单排外脚手架。3、劳动力准备脚手架工15人，必须持证上岗。4、材料准备1）本工程脚手架所用的14#槽钢、钢丝绳、钢管、扣件、木脚手板和其他材料均由项目部物资科提供。2）材料质量要求。钢管采用048X焊接钢管，其质量必须符合现行国家标准《碳素结构钢》（GB/T700）Q235-A级钢的规定。不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管，钢管上严禁打孔。扣件采用可锻铸铁制作的扣件。其材质应符合《钢管脚手架扣件》（GB15831）的规定。扣件的附件（T形螺栓、螺母、垫圈）采用材料应符合《碳素结构钢》（GB-700-79）中A3规定：扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，在螺栓拧紧扭力达65N・m时，不得发生破坏。钢管和扣件必须有出厂合格证及检验单。Q脚手板选用木脚手板，不得使用腐烂脚手板。木脚手板宽度不小于200mm,长度为4m,厚度50mm,距木脚手板两端80mm处用8#镀锌铁线绑扎两道。Q安全网、栏杆围网选用合格的聚氯乙烯编织的X6m的密目式安全立网，安全网应为不小于2300目/100cm2的密目式绿色围护立网。安全网必须有合格证。5、机具准备搭拆脚手架所需机具主要有扳手、吊线,均由架子工自备。项目部配备的检查工具见表-1名称数量用途力矩扳手1把检杳扣件拧紧力度游标卡尺1把检杳焊接钢管外径和壁厚、外表面的锈蚀深度塞尺1把检杳钢管两端面切斜偏差钢板尺1把检杳钢管的弯曲程度和搭设中的距离或长度水平尺1把检杳水平杆高差角尺1把检杳男刀撑与水平面的夹角施工前应按要求向架子工作好技术交底。人员变动后应重新进行交底四、悬挑脚手架的搭设1、悬挑架每段搭设高度为4层，高度米，挑出墙外宽度为800mm,挑梁采用14号槽钢，间距为米，每根长度为2米。挑梁的端部焊接直径25的丨1级钢筋（距端头50mm），长度为200mm，挑架立杆生根时，插在焊接钢筋上。每根悬挑钢梁配重长度为米，设两个钢筋锚环，锚环采用e16钢筋。立杆间距米。2、挑架第一层设纵向钢管与立管根部拉结，大横杆步距。小横杆按架板间距，每块架板不少于3根，外侧宽出大横杆100mm,小横杆用2个扣件与纵向钢管固定，小横杆上满铺木跳板和密目安全网，以防防落物伤人。剪刀撑每隔5根立杆搭设一组,斜杆与地面夹角宜控制在450~600之间,剪刀撑沿整个立面长度和高度连续设置。所有扣件一律采用旋转扣件,并扣在立柱上。3、扣件螺栓抗扭力矩以上，但不大于，扣件抗滑荷载8KN。4、立杆纵向间距。拉结杆设置在每层楼板面上（悬挑层除外）,在每层楼板上拉结位置埋设四根外露长度为300mm螺纹25钢筋头，用于加设二道短钢管，这二根短钢管与长钢管用扣件锁紧，长钢管与外脚手架拉结。拉结水平间距为4.0m。5、脚手架搭设垂直偏差不得大于2%。，水平杆步距偏差±20mm,立杆纵距±50mm，水平高差，一根钢管偏差20mm，同跨内两根水平杆误差±10mm,相临的两根立杆对接接头，高差应大于500mm,纵向水平杆上的对接扣件至主节点的距离应小于立杆间距的1/3。搭设时要注意架体悬挑部分的水平及垂直度，防止架体变形扭转及架体下垂和外倾。检查工具表表-16、技术准备6、操作层设置18cm高挡脚板。7、建筑物临边搭设围护栏杆,高1.2米,...
