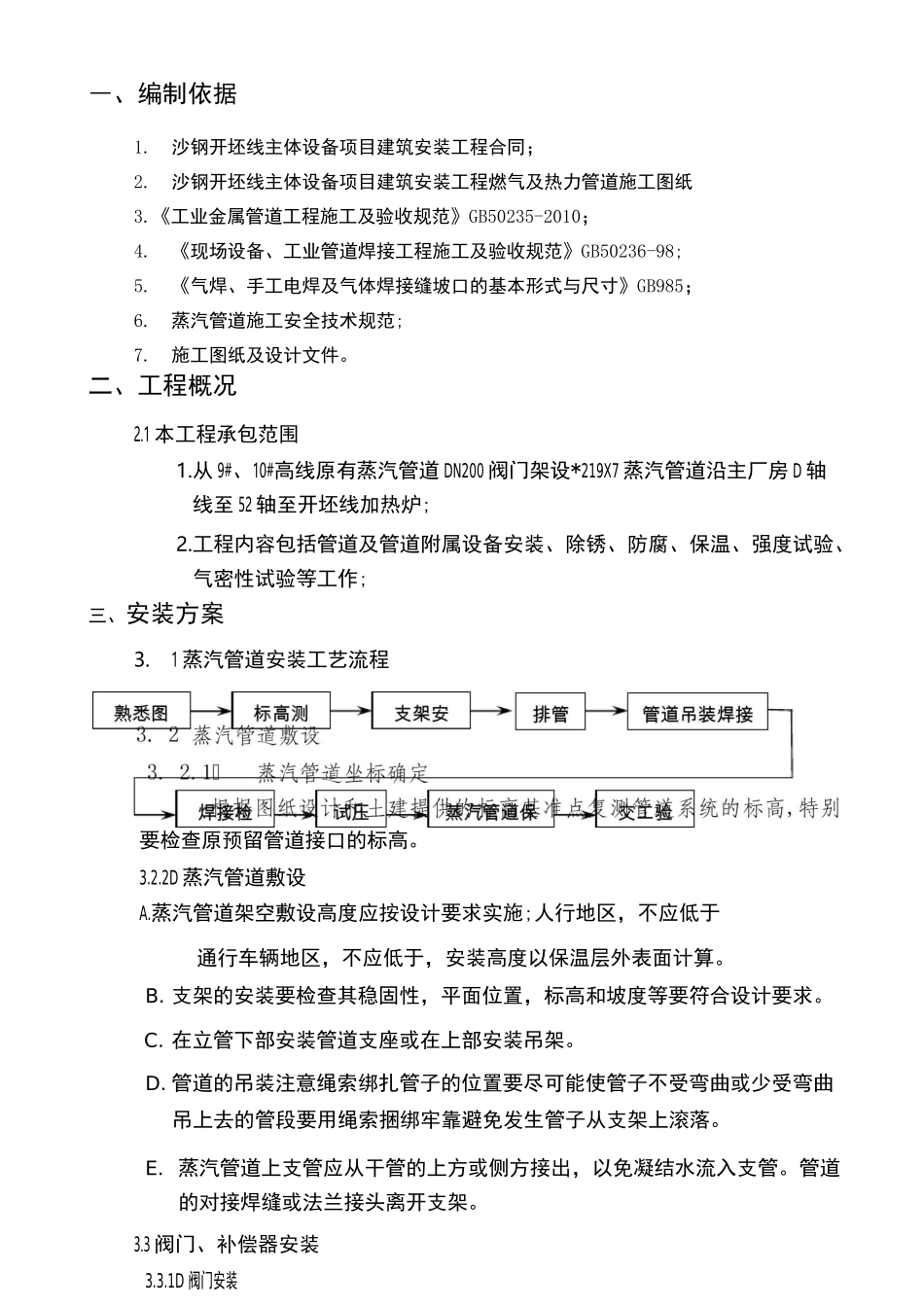

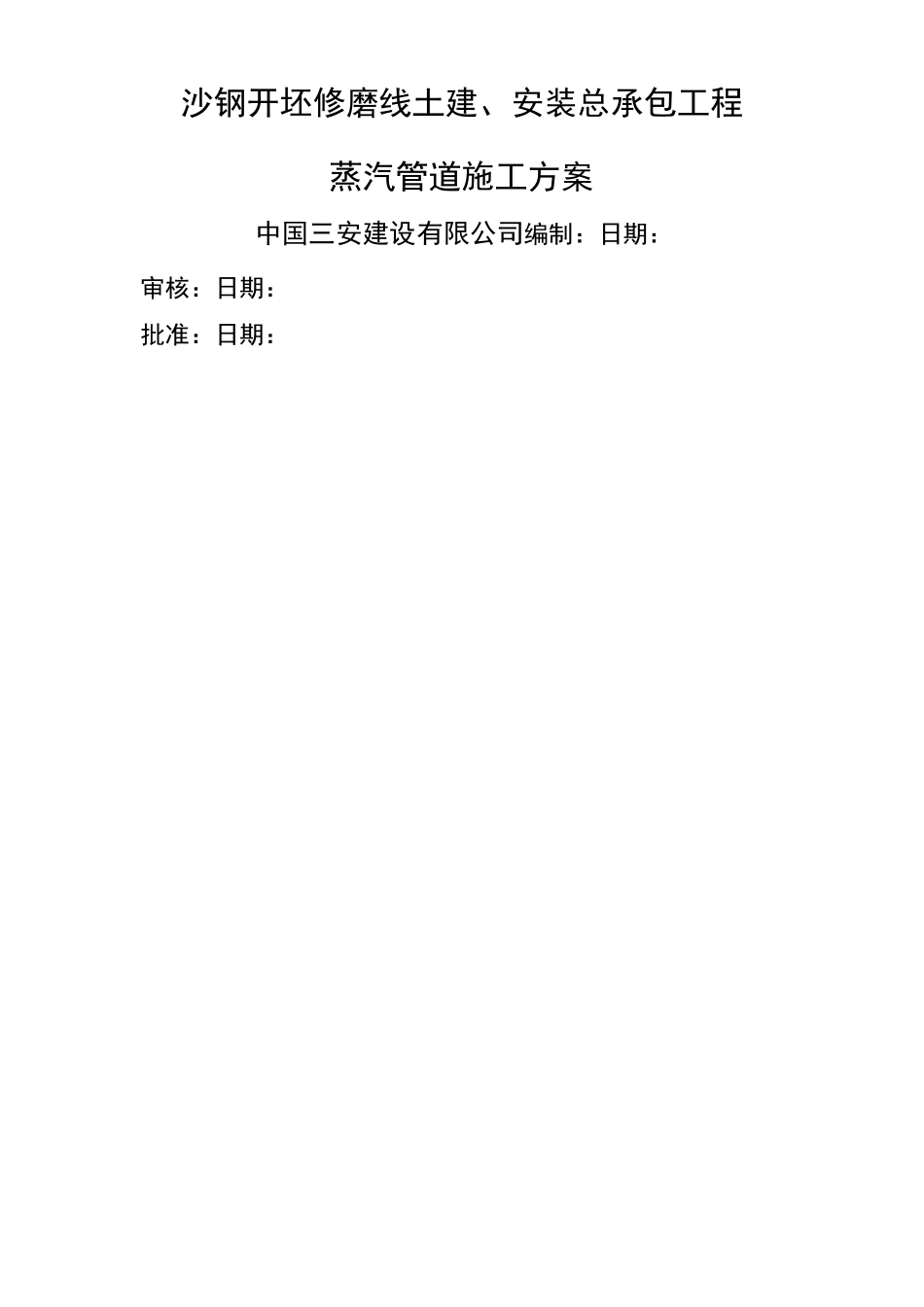

沙钢开坯修磨线土建、安装总承包工程蒸汽管道施工方案中国三安建设有限公司编制：日期：审核：日期：批准：日期：―、编制依据1.沙钢开坯线主体设备项目建筑安装工程合同；2.沙钢开坯线主体设备项目建筑安装工程燃气及热力管道施工图纸3.《工业金属管道工程施工及验收规范》GB50235-2010；4.《现场设备、工业管道焊接工程施工及验收规范》GB50236-98;5.《气焊、手工电焊及气体焊接缝坡口的基本形式与尺寸》GB985；6.蒸汽管道施工安全技术规范;7.施工图纸及设计文件。二、工程概况2.1本工程承包范围1.从9#、10#高线原有蒸汽管道DN200阀门架设*219X7蒸汽管道沿主厂房D轴线至52轴至开坯线加热炉;2.工程内容包括管道及管道附属设备安装、除锈、防腐、保温、强度试验、气密性试验等工作;三、安装方案3.1蒸汽管道安装工艺流程要检查原预留管道接口的标高。3.2.2D蒸汽管道敷设A.蒸汽管道架空敷设高度应按设计要求实施;人行地区，不应低于通行车辆地区，不应低于，安装高度以保温层外表面计算。B.支架的安装要检查其稳固性，平面位置，标高和坡度等要符合设计要求。C.在立管下部安装管道支座或在上部安装吊架。D.管道的吊装注意绳索绑扎管子的位置要尽可能使管子不受弯曲或少受弯曲吊上去的管段要用绳索捆绑牢靠避免发生管子从支架上滚落。E.蒸汽管道上支管应从干管的上方或侧方接出，以免凝结水流入支管。管道的对接焊缝或法兰接头离开支架。3.3阀门、补偿器安装3.3.1D阀门安装DDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD,DDDDDDDDDDDDDD,DDDDDDDDDDDDDDDDD3.3.2D补偿器安装DDDDDDDDDDDDDDDDDDDDDDDDDDDD,DDDDDDDDDDDDDDD,DDDDDDDDDD，口DDDDDDDDDDDDDDDDDDDDDDD,DDDDDDDDDDDDDDDDDDDDDDDDDDD,DDDDDDDDDDDDDDDDDDDDDDDDD3.4蒸汽管道的焊接及检查3.4.1D管子、管件的坡口形式和尺寸应该符合设计文件规定，当设计文件无规定时，可依据《工业金属管道工程施工及验收规范》（）附录第条的规定确定。3.4.2D接头的坡口形式以型为主（个别情况视现场具体情况定），间隙〜毫米，夹角〜为宜，并符合《气焊、手工电焊及气体焊接缝坡口的基本形式与尺寸》规范要求。3.4.3D坡口的加工宜采用机械和气割相结合的方法机械的方法是用手动坡口器、电动坡口机对管道口加工出坡口最后用角向磨光机或锉刀休整坡口氧乙炔火焰切割出坡口后用角向磨光机除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并将凹凸不平处打磨平整。3.4.4D管道对接焊口的组对应做到内壁齐平，内壁错边量不超过管道壁厚的，且不大于。3.4.5D焊条、焊丝应存放于干燥通风良好的地方。焊条（焊剂）使用前按说明书要求进行烘焙。施焊前要采取防风、防雨、防潮等措施。3.4.6D不得在被焊件上引弧、试电流或随意焊接临时支撑物。3.4.7D施焊中应特别注意收弧质量，收弧时应将熔池填满，多层焊道应将接头错开。3.4.8D随时对焊接前，焊接过程中和焊接结束后三个阶段的质量进行检查，严格按规范要求的检查项目和程序进行。3.4.9D焊缝外观检查及焊缝无损检测：根据图纸设计说明和《工业金属管道工程施工及验收规范》（一）及《现场设备、工业管道焊接工程施工及验收规范》（一）中H级焊缝的要求，本工程焊口检测数量为％检测方法为射线照相。3.5蒸汽管道的试压3.5.1压力试验前应具备下列条件实验范围内的管道安装工程除涂漆、绝热外，已经按设计图纸全部完成,安装质量符合有关规定。焊缝及其它待检部位尚未涂漆和绝热。管道上的膨胀节已设置了临时约束装置。试验用压力表已经校验，并在周检期内，其精度不得低于级，表的满刻度值应为被测压力的倍，压力表不得少于两块。按照试验要求，管道已经加固。待试管道与无关系统已用盲板或采取其它设施隔开。待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。3.5.2当管道的设计温度高于试验温度时，试验压力应按下式计算：式中试验压力表压—设计压力表压［。］—试验温度下，管材的许用应力］—设计温度下，管材的许用应力①当］大于时，取。②当在试验温度下产生超过屈服强度的应力时应将试验压力降至不超过屈服强度时的最大压力。3.6蒸汽管道的保温蒸汽管道保温在管道试压、吹扫合格后进行,保温材料采...
