发电厂沉降观测方案VIP免费

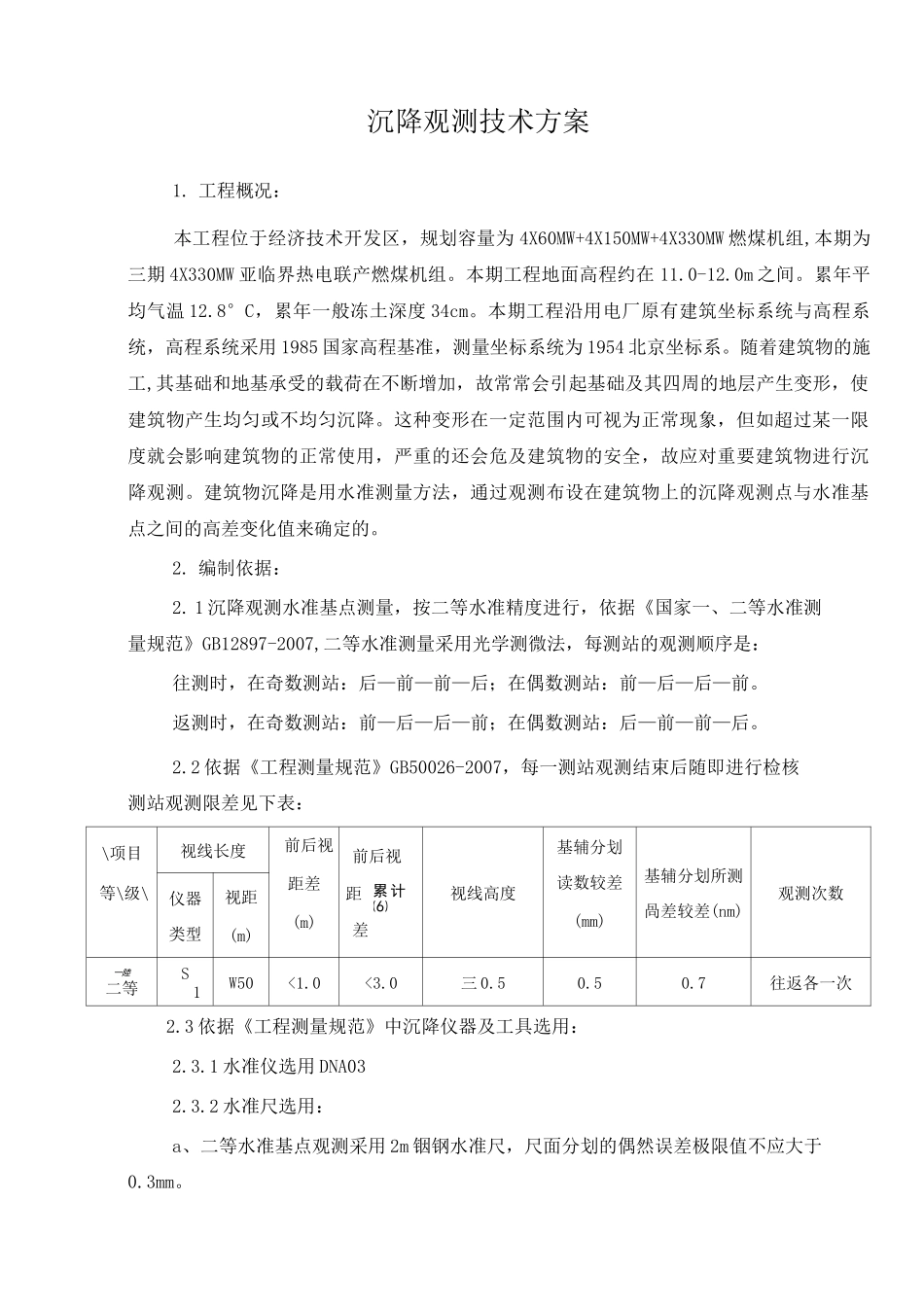

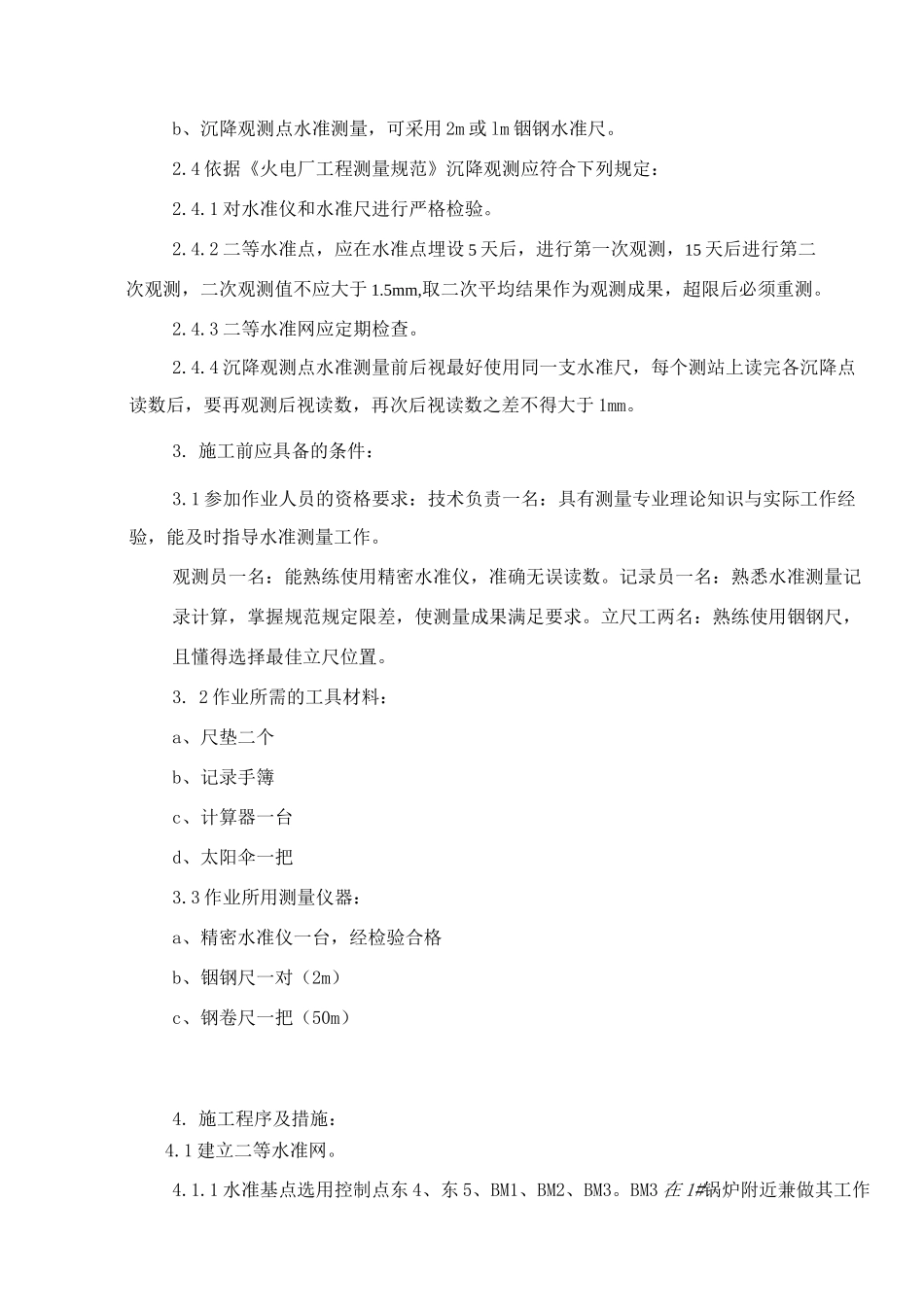

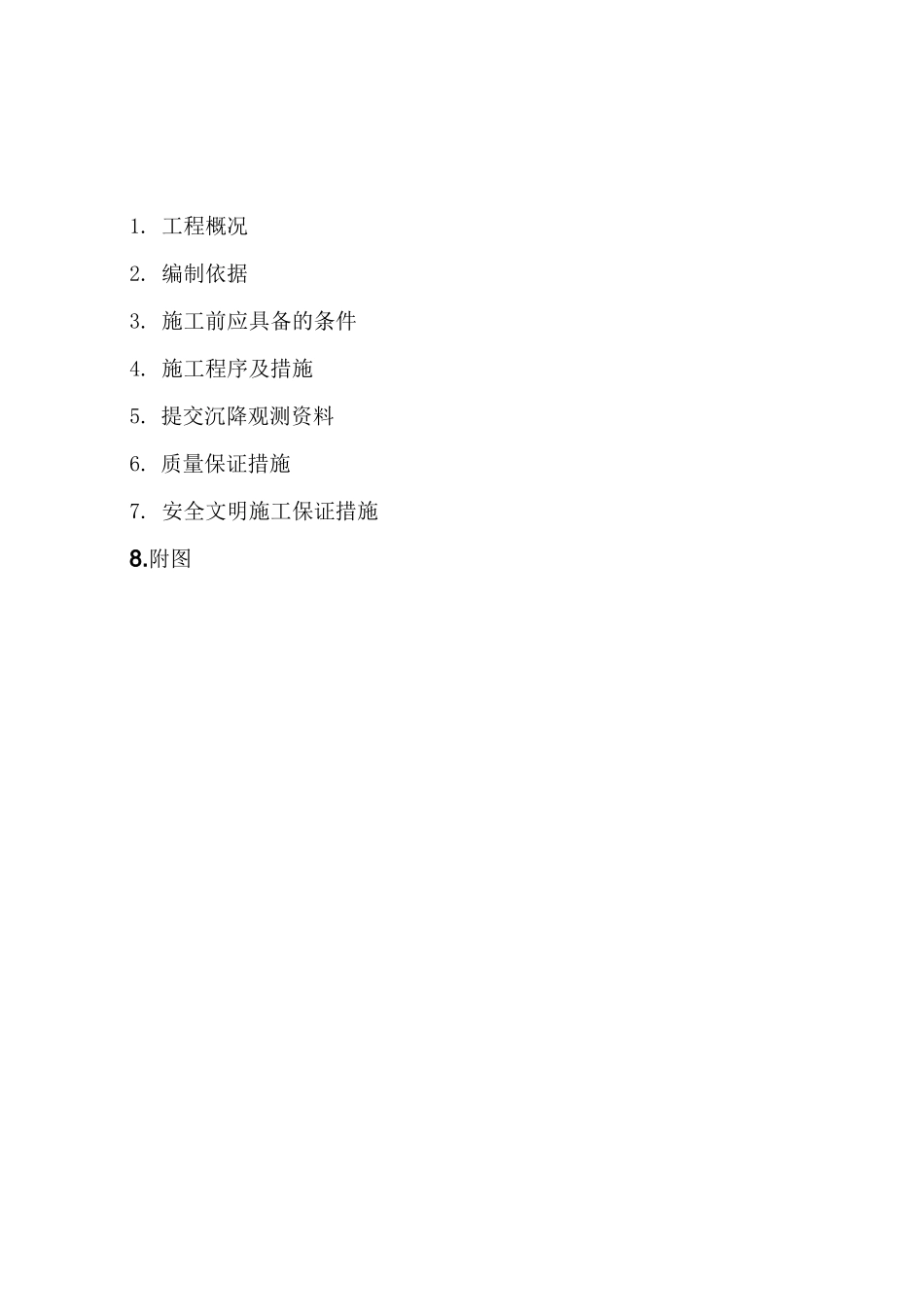

1.工程概况2.编制依据3.施工前应具备的条件4.施工程序及措施5.提交沉降观测资料6.质量保证措施7.安全文明施工保证措施8.附图沉降观测技术方案1.工程概况：本工程位于经济技术开发区，规划容量为4X60MW+4X150MW+4X330MW燃煤机组,本期为三期4X330MW亚临界热电联产燃煤机组。本期工程地面高程约在11.0-12.0m之间。累年平均气温12.8°C，累年一般冻土深度34cm。本期工程沿用电厂原有建筑坐标系统与高程系统，高程系统采用1985国家高程基准，测量坐标系统为1954北京坐标系。随着建筑物的施工,其基础和地基承受的载荷在不断增加，故常常会引起基础及其四周的地层产生变形，使建筑物产生均匀或不均匀沉降。这种变形在一定范围内可视为正常现象，但如超过某一限度就会影响建筑物的正常使用，严重的还会危及建筑物的安全，故应对重要建筑物进行沉降观测。建筑物沉降是用水准测量方法，通过观测布设在建筑物上的沉降观测点与水准基点之间的高差变化值来确定的。2.编制依据：2.1沉降观测水准基点测量，按二等水准精度进行，依据《国家一、二等水准测量规范》GB12897-2007,二等水准测量采用光学测微法，每测站的观测顺序是：往测时，在奇数测站：后—前—前—后；在偶数测站：前—后—后—前。返测时，在奇数测站：前—后—后—前；在偶数测站：后—前—前—后。2.2依据《工程测量规范》GB50026-2007，每一测站观测结束后随即进行检核测站观测限差见下表：\项目等\级\视线长度前后视距差(m)前后视视线高度基辅分划读数较差(mm)基辅分划所测咼差较差(nm)观测次数仪器类型视距(m)距差计累⑹一陸二等S1W50<1.0<3.0三0.50.50.7往返各一次2.3依据《工程测量规范》中沉降仪器及工具选用：2.3.1水准仪选用DNA032.3.2水准尺选用：a、二等水准基点观测采用2m铟钢水准尺，尺面分划的偶然误差极限值不应大于0.3mm。b、沉降观测点水准测量，可采用2m或lm铟钢水准尺。2.4依据《火电厂工程测量规范》沉降观测应符合下列规定：2.4.1对水准仪和水准尺进行严格检验。2.4.2二等水准点，应在水准点埋设5天后，进行第一次观测，15天后进行第二次观测，二次观测值不应大于1.5mm,取二次平均结果作为观测成果，超限后必须重测。2.4.3二等水准网应定期检查。2.4.4沉降观测点水准测量前后视最好使用同一支水准尺，每个测站上读完各沉降点读数后，要再观测后视读数，再次后视读数之差不得大于1mm。3.施工前应具备的条件：3.1参加作业人员的资格要求：技术负责一名：具有测量专业理论知识与实际工作经验，能及时指导水准测量工作。观测员一名：能熟练使用精密水准仪，准确无误读数。记录员一名：熟悉水准测量记录计算，掌握规范规定限差，使测量成果满足要求。立尺工两名：熟练使用铟钢尺，且懂得选择最佳立尺位置。3.2作业所需的工具材料：a、尺垫二个b、记录手簿c、计算器一台d、太阳伞一把3.3作业所用测量仪器：a、精密水准仪一台，经检验合格b、铟钢尺一对（2m）c、钢卷尺一把（50m）4.施工程序及措施：4.1建立二等水准网。4.1.1水准基点选用控制点东4、东5、BM1、BM2、BM3。BM3在1#锅炉附近兼做其工作基点，在2#锅炉附近设工作基点GL2,在A列外、固定端设工作基点NA、NB、ND、QJ2，见《1#、2#主厂房区域水准基点及工作基点布设示意图》高程由东4、东5起算，将水准基点和工作基点连成闭合水准路线，定期进行联测，根据基点间高差的变动情况，判断水准基点的沉降，同时利用不动的点，对变动点的标高进行修正，根据不动的水准基点引测建（构）筑物沉降观测点的高程，从而保证沉降观测成果的可靠性。4.1.2二等水准观测中，连续在各测站上安置三脚架时，应使其中两脚与水准路线的方向平行，而第三脚轮换置于路线方向的左侧与右侧，往测转向返测时，两根标尺必须互换位置。4.1.3迁站过程中，前视尺不动，但标尺必须从尺垫上轻轻取下，且尺底不能着地，后视尺前行作为下测站的前视标尺。4.1.4每一测段的往测与返测，其测站数均应为偶数否则加入标尺零点差改正。4.1.5二等水准测量环线闭合差不得超过土4Lmm（L为环线周长，以km为单位）若超限时，可选择可靠程度较小的区段重测，若还不能满足限差要求，应全线重测，直至满足为止...
