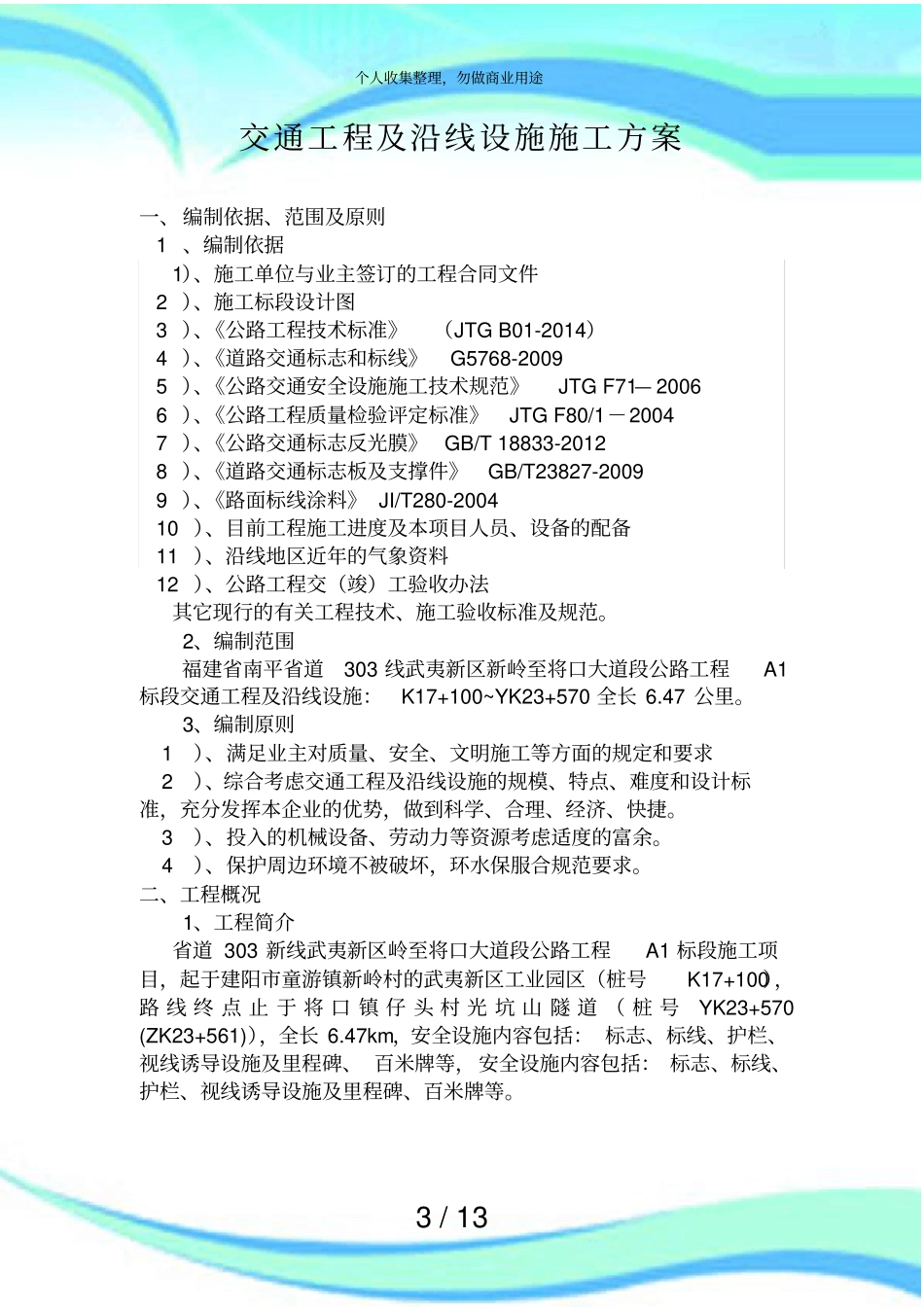

1/13交通工程及沿线设施施工实施方案2/13————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/13交通工程及沿线设施施工方案一、编制依据、范围及原则1、编制依据1）、施工单位与业主签订的工程合同文件2）、施工标段设计图3）、《公路工程技术标准》（JTGB01-2014）4）、《道路交通标志和标线》G5768-20095）、《公路交通安全设施施工技术规范》JTGF71—20066）、《公路工程质量检验评定标准》JTGF80/1－20047）、《公路交通标志反光膜》GB/T18833-20128）、《道路交通标志板及支撑件》GB/T23827-20099）、《路面标线涂料》JI/T280-200410）、目前工程施工进度及本项目人员、设备的配备11）、沿线地区近年的气象资料12）、公路工程交（竣）工验收办法其它现行的有关工程技术、施工验收标准及规范。2、编制范围福建省南平省道303线武夷新区新岭至将口大道段公路工程A1标段交通工程及沿线设施：K17+100~YK23+570全长6.47公里。3、编制原则1）、满足业主对质量、安全、文明施工等方面的规定和要求2）、综合考虑交通工程及沿线设施的规模、特点、难度和设计标准，充分发挥本企业的优势，做到科学、合理、经济、快捷。3）、投入的机械设备、劳动力等资源考虑适度的富余。4）、保护周边环境不被破坏，环水保服合规范要求。二、工程概况1、工程简介省道303新线武夷新区岭至将口大道段公路工程A1标段施工项目，起于建阳市童游镇新岭村的武夷新区工业园区（桩号K17+100），路线终点止于将口镇仔头村光坑山隧道（桩号YK23+570(ZK23+561)），全长6.47km，安全设施内容包括：标志、标线、护栏、视线诱导设施及里程碑、百米牌等，安全设施内容包括：标志、标线、护栏、视线诱导设施及里程碑、百米牌等。个人收集整理，勿做商业用途4/132、主要工程数量序号项目名称单位暂定工程量1路侧A级双波打入式普通型波形梁钢护栏（Gr-A-4E）m29662路侧A级双波打入式加强型波形梁钢护栏（Gr-A-2E）m803路侧SB级三波打入式加强型波形梁钢护栏（Gr-SB-2E）m7404路侧SA级三波打入式加强型波形梁钢护栏（Gr-SA-3E）m8805中央Am级组合打入式普通型波形梁钢护栏（Gr-Am-4E）m16926插拔式活动钢护栏m407隧道上游波形钢护栏过渡连接(Gr-A-FT1)个28隧道下游波形钢护栏过渡连接(Gr-A-FT2)个29中央组合式双面波形梁钢护栏端头(Gr-Am-CT1)个210单柱式交通标志2(φ1000)个111单柱式交通标志600×800个2812单柱式交通标志2200×1500个113单柱式交通标志2φ1200个114单柱式交通标志△1300+1320×840个115单柱式交通标志2φ1200+1200×900个116里程碑（400×150×600）处217公路界碑个2218百米桩（120×120×250）处1719防撞桶个320附着式交通标志φ1000块121附着式交通标志1860×660块122附着式交通标志500×800块223附着式交通标志250×400块22个人收集整理，勿做商业用途5/1324附着式交通标志400×250块2225附着式交通标志365×110块2226热熔型涂料路面标线反光型m22442.0027热熔型涂料路面标线振动型m254.0028单向突起路标个46929双向突起路标个21830反光标个43031附着式轮廓标De-Rbw-At1(附着于钢护栏，单面白色)个13932附着式轮廓标De-Rbw-At3(附着于隧道壁，单面白色)个10833附着式轮廓标De-Rby-At1(附着于钢护栏，单面黄色)个13534附着式轮廓标De-Rbwy-At3(附着于隧道壁，双面黄白色)个10835立面标记m223.0036防眩板(Gs-P-Gw)块41三、施工组织机构为确保隧道水泥路面施工顺利进行，项目经理部从施工技术指导、人员配备、机械仪器配备、质量控制等方面进行严格的施工控制，成立了针对该项目的施工组织机构。施工组织机构框图如下：四、施工进度计划本项目计划工期40日历天，计划于2015年11月20日开工，项目经理项目副经理生产经理项目总工工程部负责物资供应质检负责安全负责测量负责试验负责办公室现场组织个人收集整理，勿做商业用途6/132016年12月30日完工。五、施工准备施工机械、人员已到位，材料供应充足，满足施工需要。六、主要工程项目的施工方案、方法及技术措施1、护栏施工方案...
