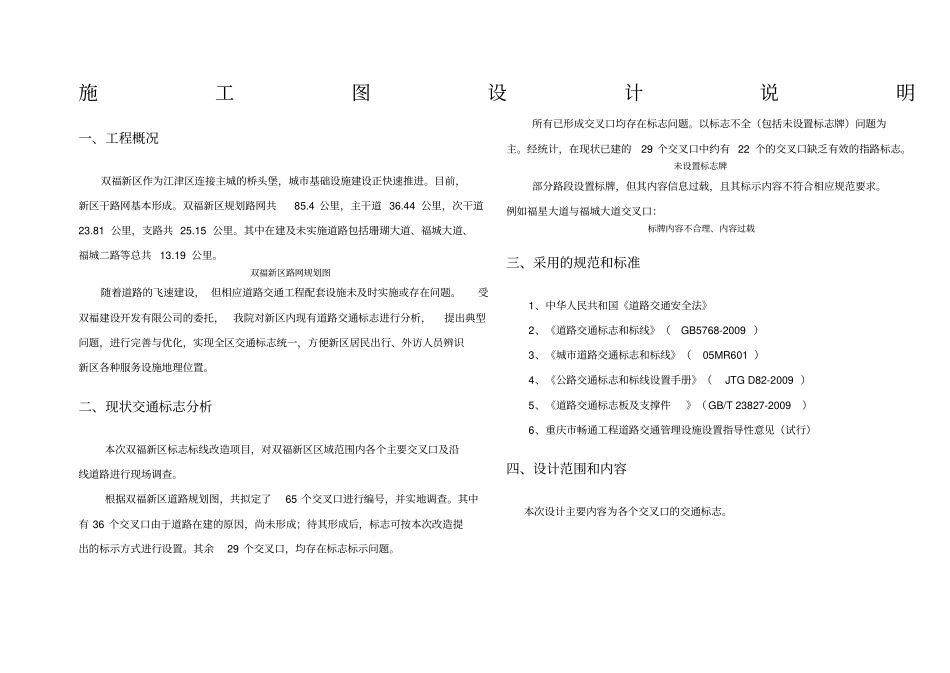

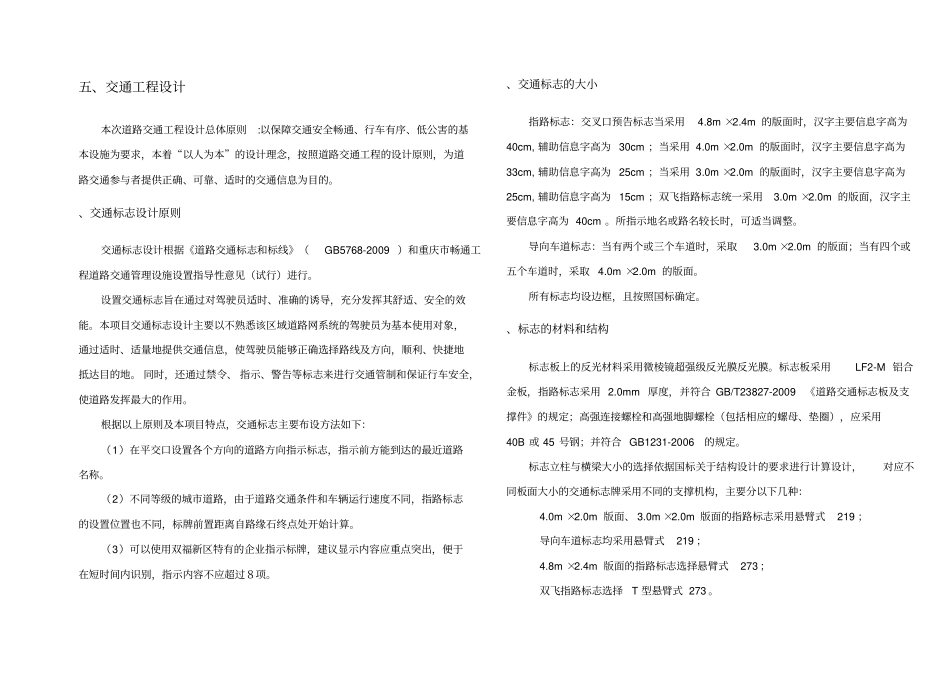

施工图设计说明一、工程概况双福新区作为江津区连接主城的桥头堡，城市基础设施建设正快速推进。目前，新区干路网基本形成。双福新区规划路网共85.4公里，主干道36.44公里，次干道23.81公里，支路共25.15公里。其中在建及未实施道路包括珊瑚大道、福城大道、福城二路等总共13.19公里。双福新区路网规划图随着道路的飞速建设，但相应道路交通工程配套设施未及时实施或存在问题。受双福建设开发有限公司的委托，我院对新区内现有道路交通标志进行分析，提出典型问题，进行完善与优化，实现全区交通标志统一，方便新区居民出行、外访人员辨识新区各种服务设施地理位置。二、现状交通标志分析本次双福新区标志标线改造项目，对双福新区区域范围内各个主要交叉口及沿线道路进行现场调查。根据双福新区道路规划图，共拟定了65个交叉口进行编号，并实地调查。其中有36个交叉口由于道路在建的原因，尚未形成；待其形成后，标志可按本次改造提出的标示方式进行设置。其余29个交叉口，均存在标志标示问题。所有已形成交叉口均存在标志问题。以标志不全（包括未设置标志牌）问题为主。经统计，在现状已建的29个交叉口中约有22个的交叉口缺乏有效的指路标志。未设置标志牌部分路段设置标牌，但其内容信息过载，且其标示内容不符合相应规范要求。例如福星大道与福城大道交叉口：标牌内容不合理、内容过载三、采用的规范和标准1、中华人民共和国《道路交通安全法》2、《道路交通标志和标线》（GB5768-2009）3、《城市道路交通标志和标线》（05MR601）4、《公路交通标志和标线设置手册》（JTGD82-2009）5、《道路交通标志板及支撑件》（GB/T23827-2009）6、重庆市畅通工程道路交通管理设施设置指导性意见（试行）四、设计范围和内容本次设计主要内容为各个交叉口的交通标志。五、交通工程设计本次道路交通工程设计总体原则:以保障交通安全畅通、行车有序、低公害的基本设施为要求，本着“以人为本”的设计理念，按照道路交通工程的设计原则，为道路交通参与者提供正确、可靠、适时的交通信息为目的。、交通标志设计原则交通标志设计根据《道路交通标志和标线》（GB5768-2009）和重庆市畅通工程道路交通管理设施设置指导性意见（试行）进行。设置交通标志旨在通过对驾驶员适时、准确的诱导，充分发挥其舒适、安全的效能。本项目交通标志设计主要以不熟悉该区域道路网系统的驾驶员为基本使用对象，通过适时、适量地提供交通信息，使驾驶员能够正确选择路线及方向，顺利、快捷地抵达目的地。同时，还通过禁令、指示、警告等标志来进行交通管制和保证行车安全，使道路发挥最大的作用。根据以上原则及本项目特点，交通标志主要布设方法如下：（1）在平交口设置各个方向的道路方向指示标志，指示前方能到达的最近道路名称。（2）不同等级的城市道路，由于道路交通条件和车辆运行速度不同，指路标志的设置位置也不同，标牌前置距离自路缘石终点处开始计算。（3）可以使用双福新区特有的企业指示标牌，建议显示内容应重点突出，便于在短时间内识别，指示内容不应超过８项。、交通标志的大小指路标志：交叉口预告标志当采用4.8m×2.4m的版面时，汉字主要信息字高为40cm,辅助信息字高为30cm；当采用4.0m×2.0m的版面时，汉字主要信息字高为33cm,辅助信息字高为25cm；当采用3.0m×2.0m的版面时，汉字主要信息字高为25cm,辅助信息字高为15cm；双飞指路标志统一采用3.0m×2.0m的版面，汉字主要信息字高为40cm。所指示地名或路名较长时，可适当调整。导向车道标志：当有两个或三个车道时，采取3.0m×2.0m的版面；当有四个或五个车道时，采取4.0m×2.0m的版面。所有标志均设边框，且按照国标确定。、标志的材料和结构标志板上的反光材料采用微棱镜超强级反光膜反光膜。标志板采用LF2-M铝合金板，指路标志采用2.0mm厚度，并符合GB/T23827-2009《道路交通标志板及支撑件》的规定；高强连接螺栓和高强地脚螺栓（包括相应的螺母、垫圈），应采用40B或45号钢；并符合GB1231-2006的规定。标志立柱与横梁大小的选择依据国标关于结构设计的要求进行计算设计，对应不同板面大小的交通标志牌采用不同的支撑机构，主要分以下...
