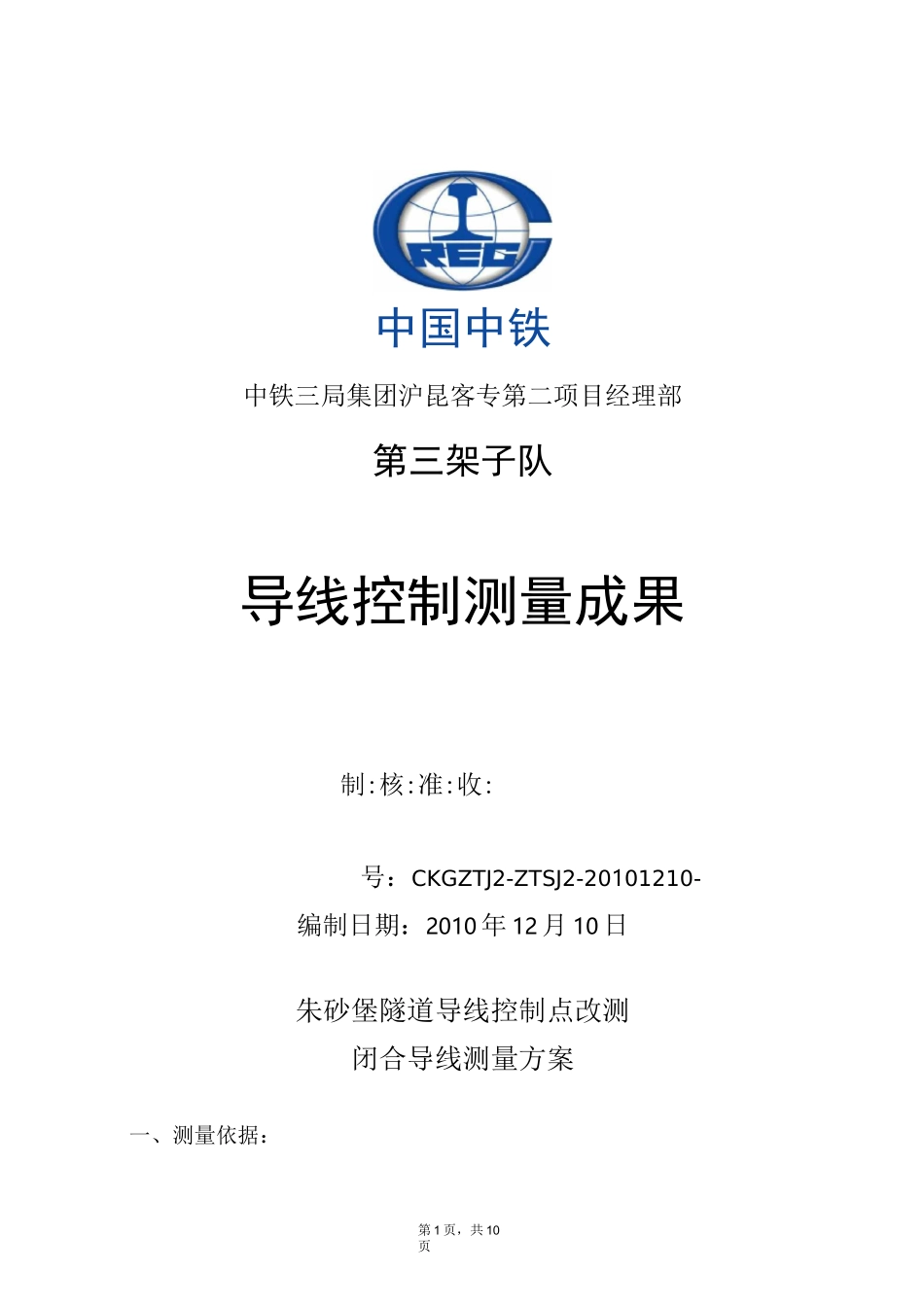

闭合导线测量方案_第1页
1/10

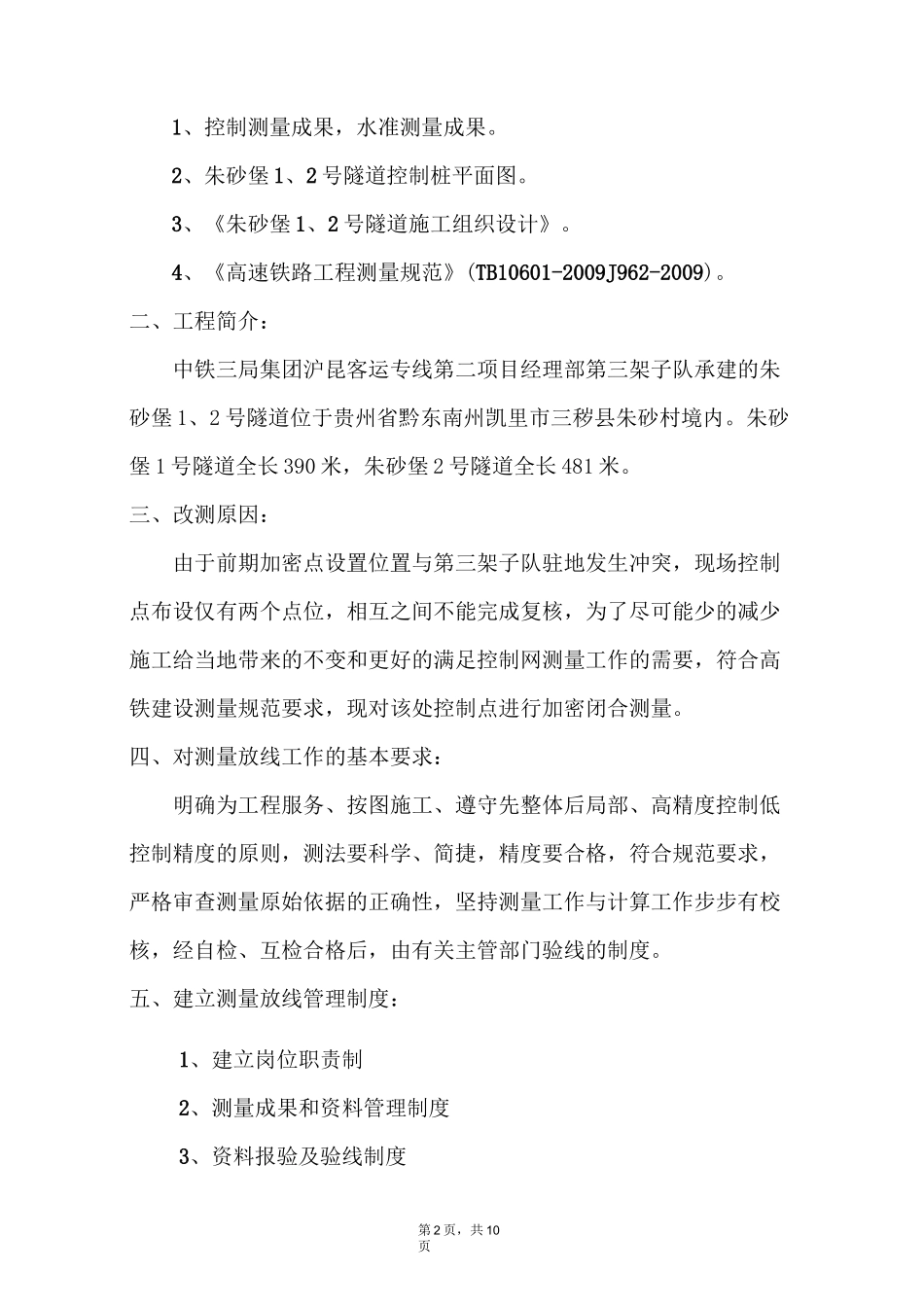

闭合导线测量方案_第2页
2/10

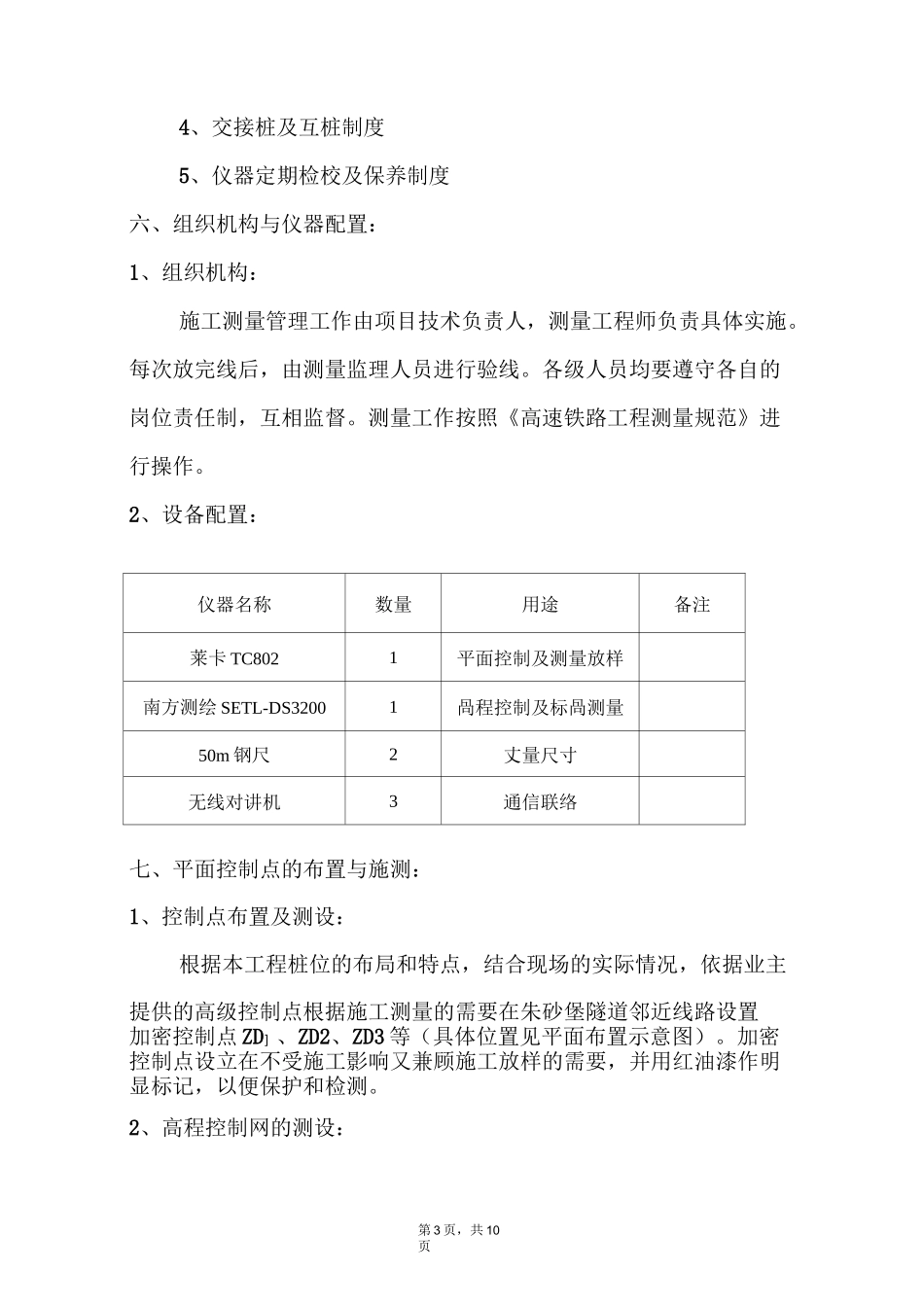

闭合导线测量方案_第3页
3/10
第1页,共10页中国中铁中铁三局集团沪昆客专第二项目经理部第三架子队导线控制测量成果制:核:准:收:号:CKGZTJ2-ZTSJ2-20101210-编制日期:2010年12月10日朱砂堡隧道导线控制点改测闭合导线测量方案一、测量依据:第2页,共10页1、控制测量成果,水准测量成果。2、朱砂堡1、2号隧道控制桩平面图。3、《朱砂堡1、2号隧道施工组织设计》。4、《高速铁路工程测量规范》(TB10601-2009J962-2009)。二、工程简介:中铁三局集团沪昆客运专线第二项目经理部第三架子队承建的朱砂堡1、2号隧道位于贵州省黔东南州凯里市三秽县朱砂村境内。朱砂堡1号隧道全长390米,朱砂堡2号隧道全长481米。三、改测原因:由于前期加密点设置位置与第三架子队驻地发生冲突,现场控制点布设仅有两个点位,相互之间不能完成复核,为了尽可能少的减少施工给当地带来的不变和更好的满足控制网测量工作的需要,符合高铁建设测量规范要求,现对该处控制点进行加密闭合测量。四、对测量放线工作的基本要求:明确为工程服务、按图施工、遵守先整体后局部、高精度控制低控制精度的原则,测法要科学、简捷,精度要合格,符合规范要求,严格审查测量原始依据的正确性,坚持测量工作与计算工作步步有校核,经自检、互检合格后,由有关主管部门验线的制度。五、建立测量放线管理制度:1、建立岗位职责制2、测量成果和资料管理制度3、资料报验及验线制度第3页,共10页4、交接桩及互桩制度5、仪器定期检校及保养制度六、组织机构与仪器配置:1、组织机构:施工测量管理工作由项目技术负责人,测量工程师负责具体实施。每次放完线后,由测量监理人员进行验线。各级人员均要遵守各自的岗位责任制,互相监督。测量工作按照《高速铁路工程测量规范》进行操作。2、设备配置:仪器名称数量用途备注莱卡TC8021平面控制及测量放样南方测绘SETL-DS32001咼程控制及标咼测量50m钢尺2丈量尺寸无线对讲机3通信联络七、平面控制点的布置与施测:1、控制点布置及测设:根据本工程桩位的布局和特点,结合现场的实际情况,依据业主提供的高级控制点根据施工测量的需要在朱砂堡隧道邻近线路设置加密控制点ZD]、ZD2、ZD3等(具体位置见平面布置示意图)。加密控制点设立在不受施工影响又兼顾施工放样的需要,并用红油漆作明显标记,以便保护和检测。2、高程控制网的测设:第4页,共10页高程控制点以A点进行引测到施工区附近拟定的水准点BM1及BM2上,并作标记加以保护(具体布置见高程控制网示意图)。并按闭合路线进行测量和校核,闭合差3mm。以上各项工作完成以后由测量监理进行检查,待检查完毕合格后方可投入使用。八、测量成果:]、加密控制点及水准点解算成果。(附后)2、点位布置图。(附后)中铁三局集团沪昆客专第二项目经理部第三架子队第4页,共10页中铁三局集团沪昆客专第二项目经理部第三架子队第6页,共10页20、放假的时候,要么留在家里多陪陪父母,帮他们做点事,远走高飞的你能像以前天天守在他们身旁的时间已不多;要么多去社会中体验生活,因为你不但要懂得生活,还要学会如何去生活。21、心烦意乱或者无聊闲着的时候,多到图书馆去泡泡,书中有现实中难得的纯明和清静;多看些书,生活会渐渐少一些迷茫,多一些追求。22、一个人如果心中时刻能够想着别人,别人也一定会时刻想着你。多替别人着想,就等于给自己铺设一条道路。你付出的越多,你得到的也会越多,这就叫做感情投资或感情积累。23、你可输给任何人,但不能输给自己。24、经常给家里打个电话,即使嘴上都说不想对方,其实内心早已情动于中;有了女(男)朋友,也不能忘了爹和娘。25、多笑笑,会慢慢让自己真的快乐起来。26、好好利用公开场合锻炼、展示自我,哪怕只是一次课堂上的发言,别怕尴尬,更别怕丢人,也不要笑话在公众面前丢脸的人。27、小的眼睛里没有君子,君子的眼睛却可以识破小人。28、屈原说:''路漫漫其修远兮,吾将上下而求索。〃这种精神可贵,但在现实之中却很少有人能这样执着了。如果有人能够做到,他一定会是最成功的人。29、永远别遏望做个任何人都不得罪的人,有人反对有人支持然后自己做出决定是精彩的人生。30、一个生命完结,另一个生命诞...
