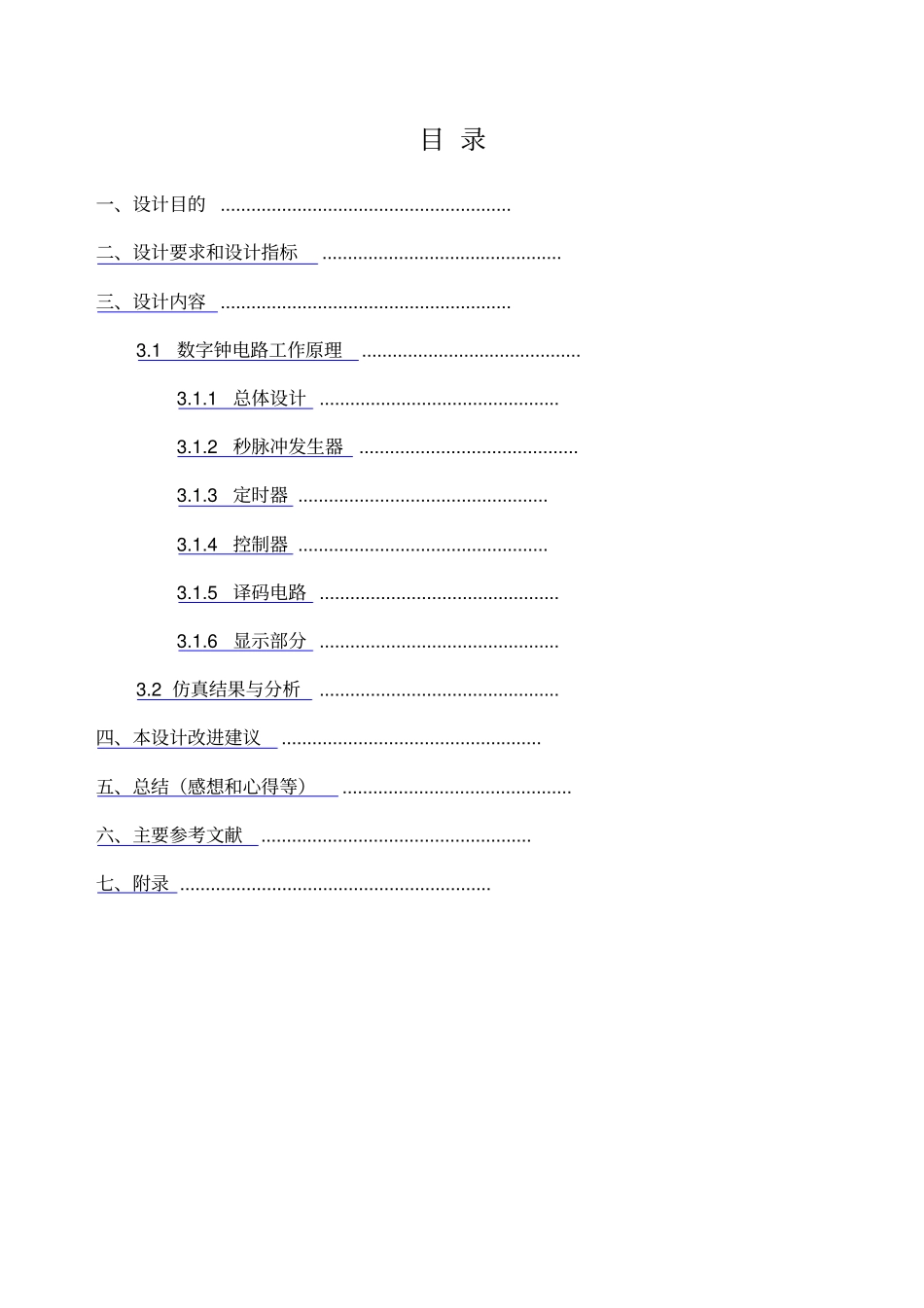

目录一、设计目的.........................................................二、设计要求和设计指标...............................................三、设计内容.........................................................3.1数字钟电路工作原理...........................................3.1.1总体设计...............................................3.1.2秒脉冲发生器...........................................3.1.3定时器.................................................3.1.4控制器.................................................3.1.5译码电路...............................................3.1.6显示部分...............................................3.2仿真结果与分析...............................................四、本设计改进建议...................................................五、总结（感想和心得等）.............................................六、主要参考文献.....................................................七、附录.............................................................一、设计目的为了熟悉××课程,学习proteus软件的使用，以及锻炼自主动手能力能力，掌握多功能数字钟的工作原理，掌握基本逻辑门电路、译码器、数据分配器、数据选择器、数值比较器、触发器、计数器、锁存器、555定时器等常用数字电路的综合设计方法，熟悉用Proteus软件进行数字电路仿真设计的方法。二、设计要求和设计指标（1）用红、绿、黄三色发光二极管作信号灯。（2）当主干道允许通行亮绿灯时，支干道亮红灯，而支干道允许亮绿灯时，主干道亮红灯。（3）主支干道交替允许通行，主干道每次放行25s、支干道25s。设计25s和25s计时显示电路。（4）在每次由亮绿灯变成亮红灯的转换过程中间，要亮5s的黄灯作为过渡，设置5s计时显示电路。三、设计内容本交通灯设计主要由秒脉冲发生器、定时器、控制器、译码显示电路组成。秒脉冲发生器由NE555产生脉冲，定时器由74LS160实现，控制器由74LS153和74LS74组成，译码电路采用74LS48和七段数码管来显示。控制器通过ST信号对定时器进行控制，从而显示红黄绿灯的转换。设计分析如下：（1）组装调试秒脉冲电路。（2）进行定时电路的组装和调试。当输人1Hz的时钟脉冲信号时，要求电路能进行增计时，当增计时到25时，能输电有效的定时时间到信号。（3）调试交通灯控制器以及显示部分。（4）判断各部分电路之间的时序配合关系。然后检查电路各部分的功能，使其满足设计要求。3.1数字钟电路工作原理用数电电子技术来实现交通灯控制：交通灯控制系统的原理框图如图1-1所示。它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。图中：TL:表示甲车道或乙车道绿灯亮的时间间隔为25秒，即车辆正常通行的时间间隔。定时时间到，TL=1，否则，TL=0。TY：表示黄灯亮的时间间隔为5秒。定时时间到，TY=1，否则，TY=0。ST：表示定时器到了规定的时间后，由控制器发出状态转换信号。由它控制定时器开始下个工作状态的定时。图1-1系统的原理框图3.1.2秒脉冲发生器秒脉冲发生器由NE555电路及外围电路组成，其中R8=15K、R9=68K,C3=10uF的电阻电容值决定了脉冲宽度。既T=(R8+2R9)C2ln2当T=1S，即可凑出R8、R9、C3其中C3=0.01uF是为了保持输出的波形的稳定。如图1-4所示，R9=68K、C3=10uF组成一个串联RC充放电电路，在NE555的7脚上输出一个方波信号，C3上得到一个三角波。此三角波送到NE555的2脚输入端。由NE555内部的比较器和门电路共同作用，维持7脚上的方波信号和3脚上的输出方波。图1-4秒脉冲发生器原理图秒脉冲还可以由芯片CD4060和74LS74及其外围电路构成如图1-4-4，该电路选用石英晶体结构成振荡器，在经过分频电路得到秒脉冲。振荡器的频率越高，计时精度越高。如果精度要求不高也可以采用集成逻辑门与RC组成的时钟...
