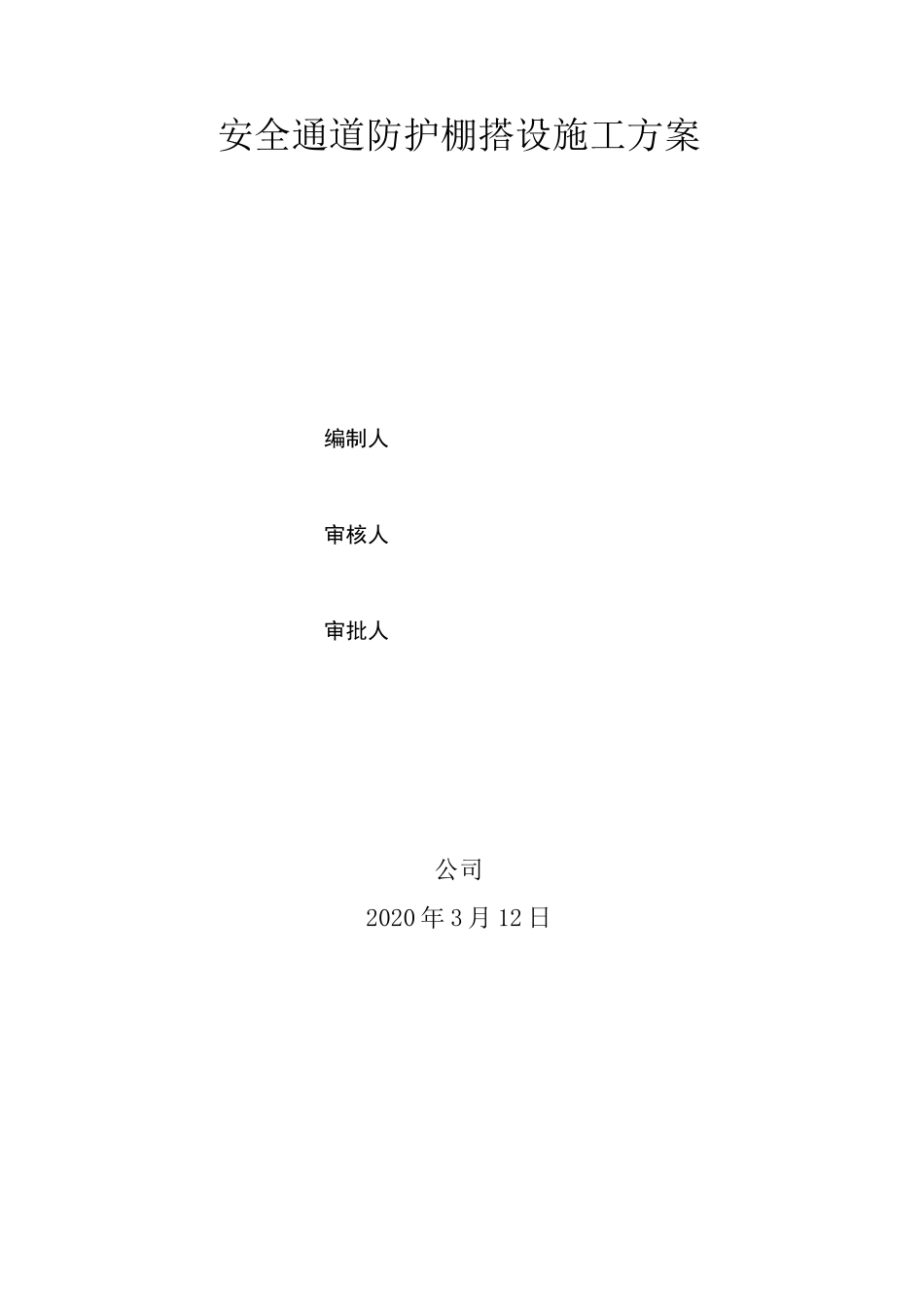

安全通道防护棚搭设施工方案VIP免费

安全通道防护棚搭设施工（方案）报审表工程名称:致：（监理单位）我方已根据施工合同的有关规定完成了工程安全通道防护棚搭设施工（方案）的编制，并经我单位上级技术负责人审核批准，请予以审查。附：安全通道防护棚搭设施工（方案）承包单位（章）项目经理日期2020年3月12日专业监理工程师意见：专业监理工程师日期2020年3月12日总监理工程师审核意见：项目监理机构总监理工程师日期2020年3月12日安全通道防护棚搭设施工方案编制人审核人审批人公司2020年3月12日目录一、编制依据1二、、工程概况和施工场地现状1三、安全通道的搭设11、安全通道设计12、安全通道基础23、立杆搭设24、横杆搭设25、剪刀撑36、顶棚横杆37、排架斜杆38、第一层防护39、第二层防护5四、搭设注意事项5五、通道的安全措施6六、成品保护6七、安全生产与文明施工6八、安全通道的拆除61安全通道防护棚搭设施工方案一、编制依据编制依据主要有以下规范及标准：《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)《建筑施工高处作业安全技术规范》(JGJ80-91)《建筑施工安全检查标准》(JGJ59-99)《建筑地基基础设计规范》(GB50007-2002)《建筑结构荷载规范》(GB50009-2001)《建设工程安全生产管理条例》XXXXX公寓施工图纸二、工程概况和施工场地现状1、工程概况工程名称：XXXXX建设地点：XXXXX建设单位：XXXXX建设规模：本工程地上部分共12层，一层为架空层停车以及物业管理用房，二十二层为住宅，属于二类高层建筑。总建筑面积：XXXXX，计容建筑面积为：XXXXXtf；不计容建筑面积为：XXXXXtf；建筑占地面积：692.57tf。建筑结构形式为:框架剪力墙结构;抗震设防烈度为:六度；防火设计耐火等级为：二级；；工程设计等级为:一级;屋面防水等级为：I级；本建筑物合理使用年限为50年。2、工地现状主楼和副楼正在施工，为防止物体打击、高空坠落等安全意外事故的2发生，保证过往行人及车辆安全三、安全通道的搭设1、安全通道设计搭设时每边加宽5米，搭设总长度80米。综合现场情况，确定采用钢管脚手架搭设。搭设高度5m,宽度为主楼与副楼之间全封闭，中间留4m宽的安全通道。侧面靠副楼每一门面处留2.4mX3.0m的洞口。安全通道棚顶共分上下两层，间距为0.6m,每层均满铺脚手板及安全网，且通道两侧满挂密目网。2、安全通道基础主楼与副楼之间有一条8.5米宽的车行道，油面已铺装完成，车行道两侧是人行道，已铺地砖。因此基础无需处理，只需在立杆底部设置垫板。3、立杆搭设立杆采用©48X3.0钢管，沿通道长度方向以1200mm的间距进行搭设,横距1200mm；立杆上设置纵向扫地杆（即第一道大横杆），并用直角扣件固定在距地面200mm处的立杆上，立杆的垂直偏差不得大于架高的1/300,同时其绝对偏差不大于75mm。在竖立杆时，用单支6m的钢管，不得采用对接钢管,立杆纵距1.2米。禁止使用弯曲钢管。4、横杆搭设（1）大横杆大横杆步距为1500mm，长度不宜小于三跨立杆，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆采用对接扣件连接，接头与相邻立杆距离不大于500mm。同一平3面内侧和外侧、上步和下步相邻的两根大横杆的接头均匀相互错开，不得出现在同一跨间内，水平间距不小于500mm。同一排大横杆水平偏差不大于该通道总长度的1/250且不得大于50mm。大横杆接头与相邻立杆距离不大于立杆纵距的1/3。同一水平和竖向相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，相邻的水平间距不小于500mm。（2）小横杆小横杆采用©48X3.0钢管，对立杆与大横杆起约束作用，沿通道长度、宽度方向进行搭设，紧贴立杆并用直角扣件扣紧在大横杆上。5、剪刀撑剪刀撑沿通道架高及通道长度方向连续布置，杆件搭接长度不小于1000mm，并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边缘至杆端距离不小于200mm。6、顶棚横杆（1）横向水平杆间距600，用扣件将其与两侧的纵向水平钢管扣接。（2）纵向水平杆间距600，用扣件将其与横向水平钢管扣接。（3）顶棚高低变化处立杆采用搭接连接，使顶棚高低变化处能平缓过渡。7、排架斜杆排架内斜杆与立杆连接，搭设时将斜杆的一头扣在立杆上，另一头扣在上层顶棚钢杆中部，中间与下层...
