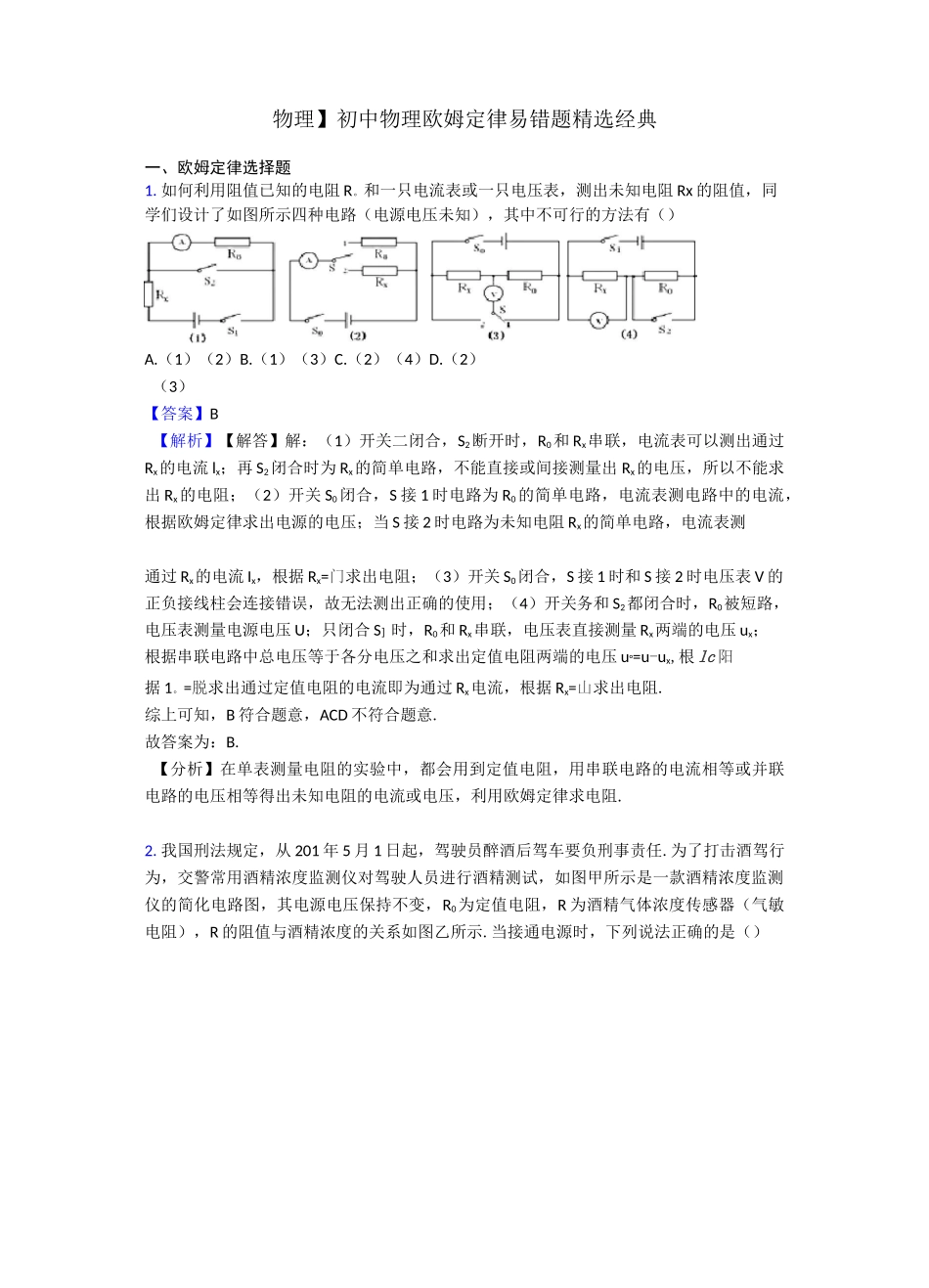

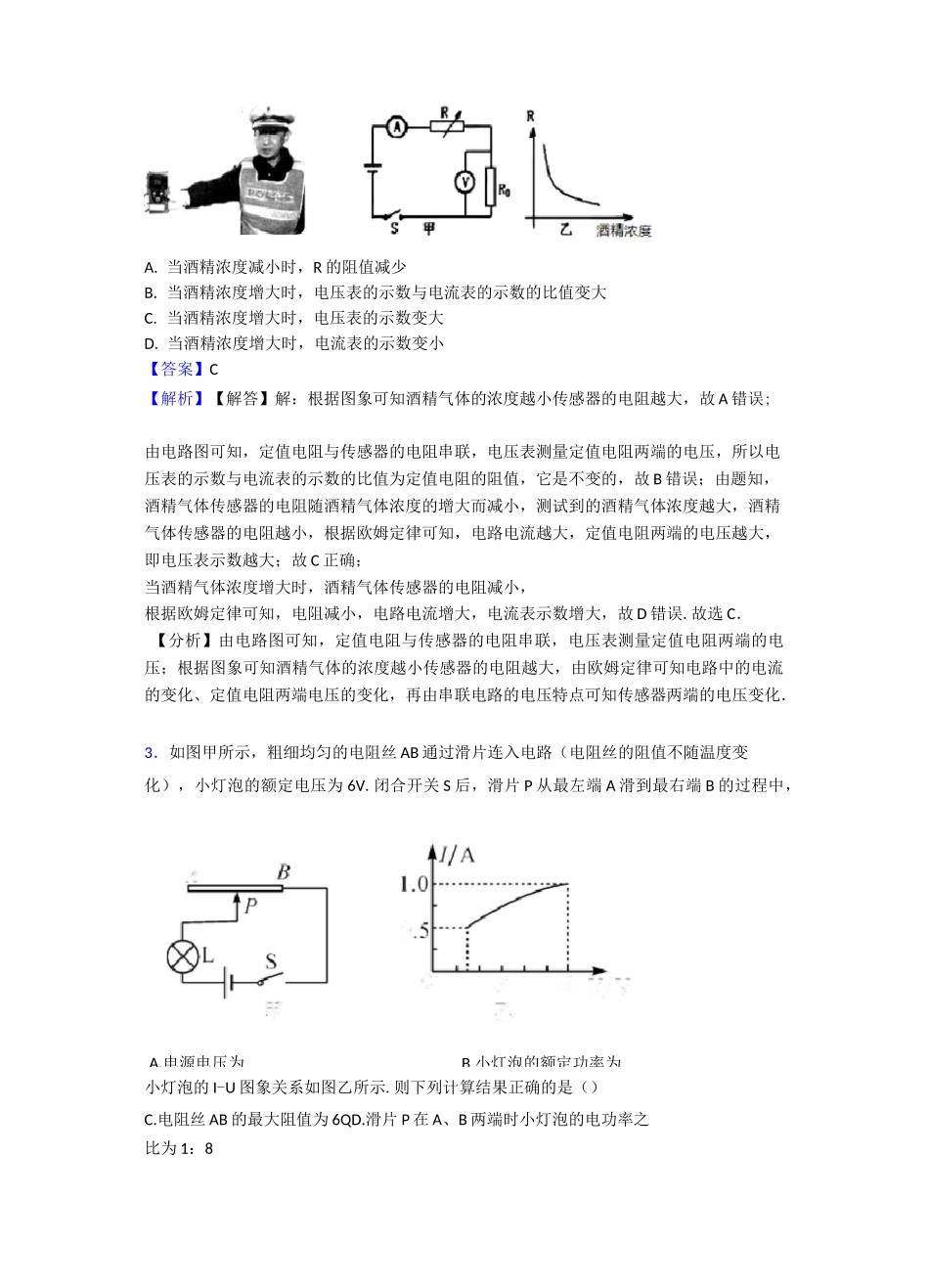

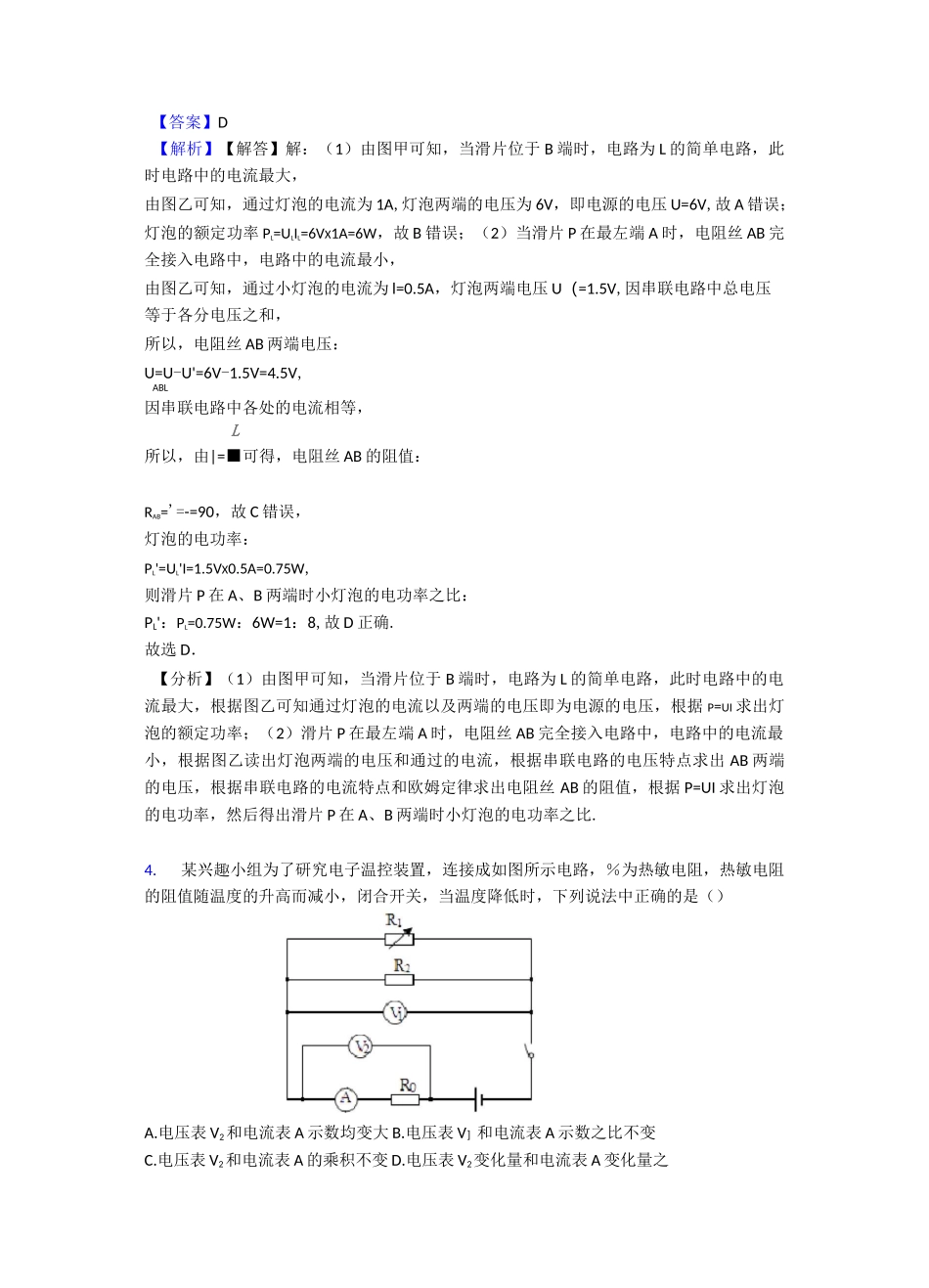

物理】初中物理欧姆定律易错题精选经典一、欧姆定律选择题1.如何利用阻值已知的电阻R。和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（）A.（1）（2）B.（1）（3）C.（2）（4）D.（2）（3）【答案】B【解析】【解答】解：（1）开关二闭合，S2断开时，R0和Rx串联，电流表可以测出通过Rx的电流lx；再S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix，根据Rx=门求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关务和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S］时，R0和Rx串联，电压表直接测量Rx两端的电压ux；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压u°=u-ux,根lc阳据1。=脱求出通过定值电阻的电流即为通过Rx电流，根据Rx=山求出电阻.综上可知，B符合题意，ACD不符合题意.故答案为：B.【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.2.我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任.为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示.当接通电源时，下列说法正确的是（）A003甲66U/NA.电源电压为B.小灯泡的额定功率为A.当酒精浓度减小时，R的阻值减少B.当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C.当酒精浓度增大时，电压表的示数变大D.当酒精浓度增大时，电流表的示数变小【答案】C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误;由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误.故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V.闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U图象关系如图乙所示.则下列计算结果正确的是（）C.电阻丝AB的最大阻值为6QD.滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A,灯泡两端的电压为6V，即电源的电压U=6V,故A错误；灯泡的额定功率PL=ULIL=6VX1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为l=0.5A，灯泡两端电压U（=1.5V,因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U=U-U'=6V-1.5V=4.5V,ABL因串联电路中各处的电流相等，L所以，由|=■可得，电阻丝AB的阻值：RAB='=-=90，故C错误，灯泡的电功率：PL'=UL'I=1.5VX0.5A=0.75W,则滑片P在A、B两端时小灯泡的电功率之比：PL'：PL=0.75W：6W=1：8,故D正确.故选D．【分析】（1）由图甲可知，当滑片位...
