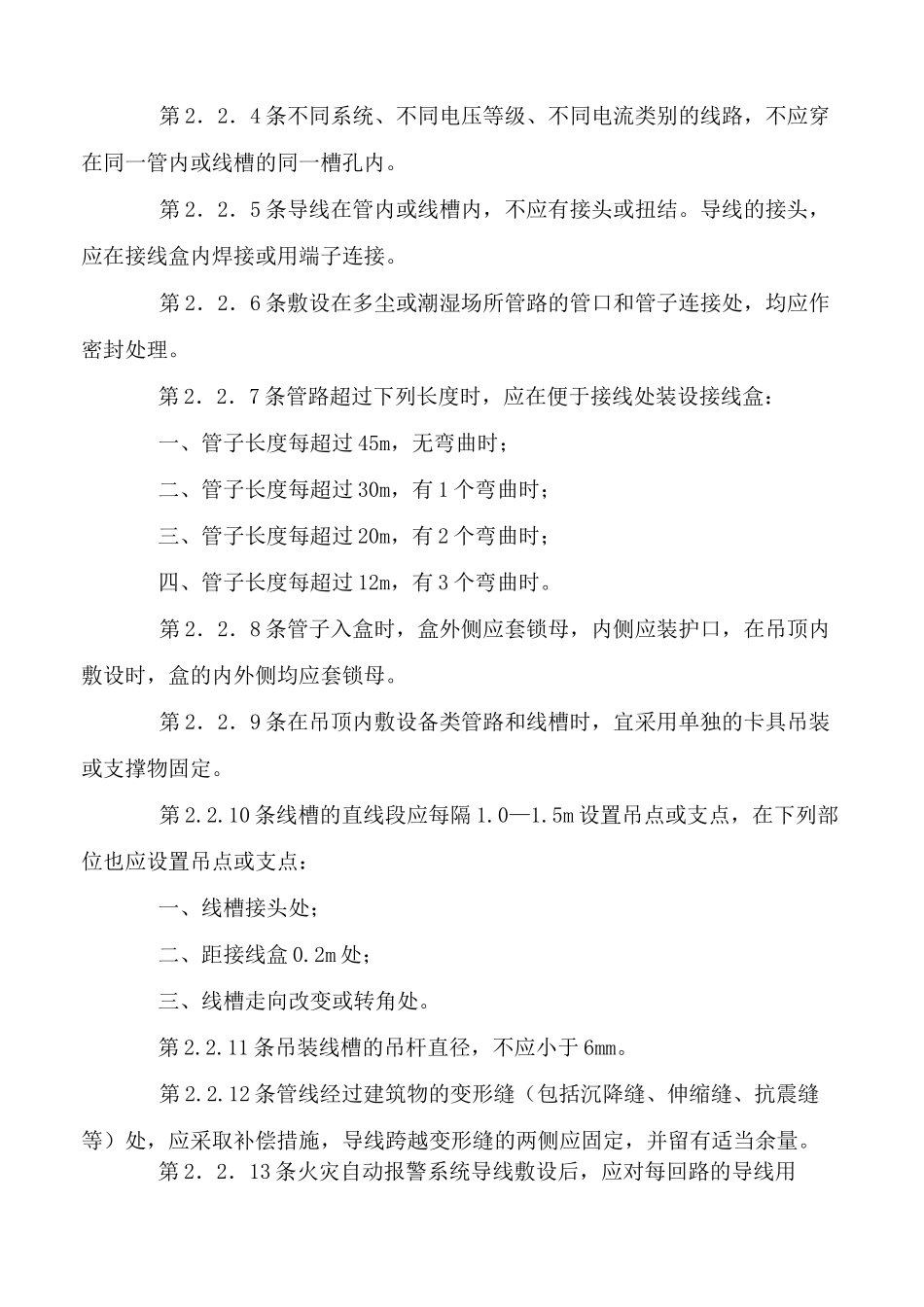

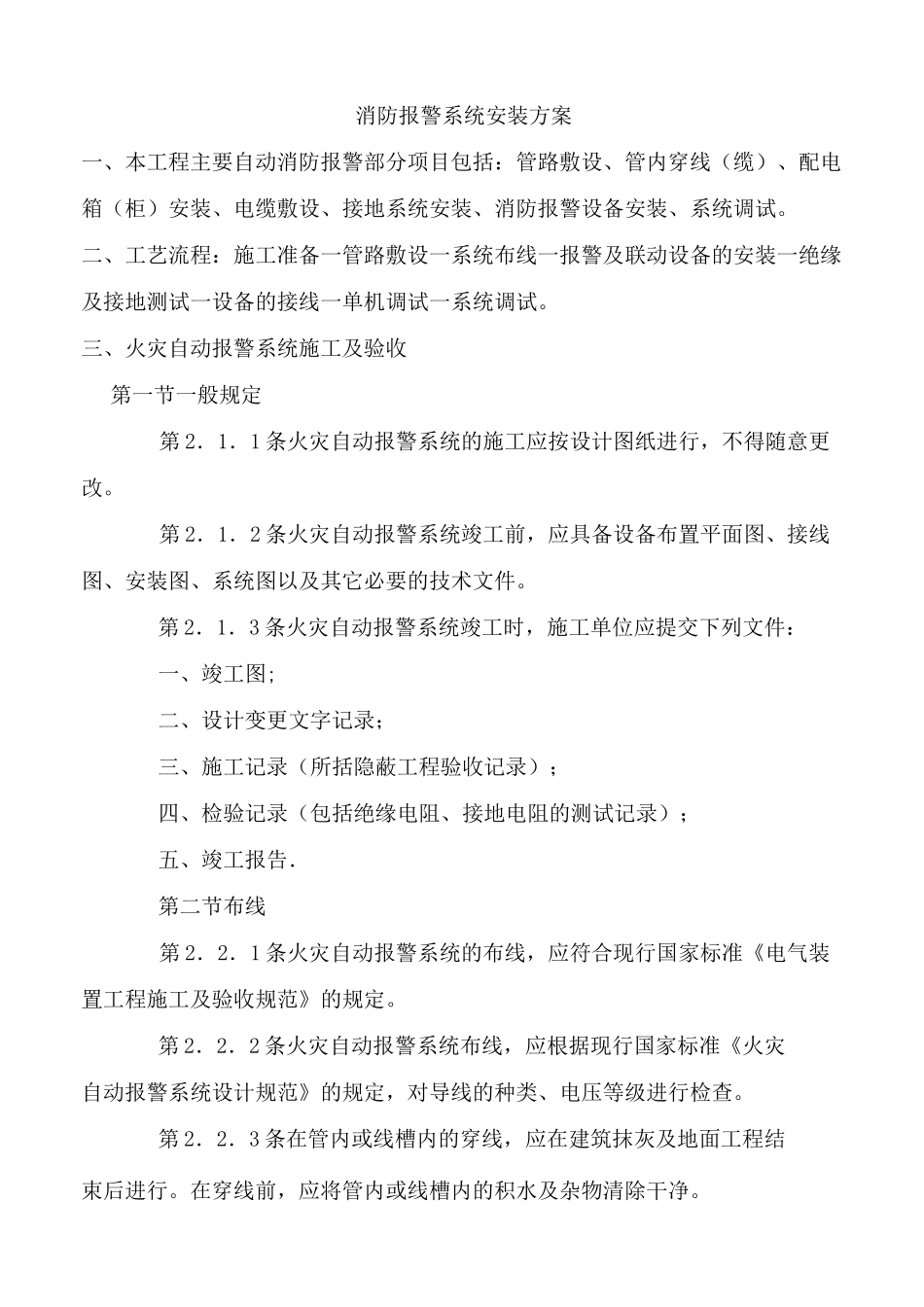

消防报警系统安装方案一、本工程主要自动消防报警部分项目包括：管路敷设、管内穿线（缆）、配电箱（柜）安装、电缆敷设、接地系统安装、消防报警设备安装、系统调试。二、工艺流程：施工准备一管路敷设一系统布线一报警及联动设备的安装一绝缘及接地测试一设备的接线一单机调试一系统调试。三、火灾自动报警系统施工及验收第一节一般规定第2．1．1条火灾自动报警系统的施工应按设计图纸进行，不得随意更改。第2．1．2条火灾自动报警系统竣工前，应具备设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件。第2．1．3条火灾自动报警系统竣工时，施工单位应提交下列文件：一、竣工图;二、设计变更文字记录；三、施工记录（所括隐蔽工程验收记录）；四、检验记录（包括绝缘电阻、接地电阻的测试记录）；五、竣工报告．第二节布线第2．2．1条火灾自动报警系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定。第2．2．2条火灾自动报警系统布线，应根据现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类、电压等级进行检查。第2．2．3条在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。第2．2．4条不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。第2．2．5条导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。第2．2．6条敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。第2．2．7条管路超过下列长度时，应在便于接线处装设接线盒：一、管子长度每超过45m，无弯曲时；二、管子长度每超过30m，有1个弯曲时；三、管子长度每超过20m，有2个弯曲时；四、管子长度每超过12m，有3个弯曲时。第2．2．8条管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。第2．2．9条在吊顶内敷设备类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。第2.2.10条线槽的直线段应每隔1.0—1.5m设置吊点或支点，在下列部位也应设置吊点或支点：一、线槽接头处；二、距接线盒0.2m处；三、线槽走向改变或转角处。第2.2.11条吊装线槽的吊杆直径，不应小于6mm。第2.2.12条管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。第2．2．13条火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MQ。第三节火灾探测器的安装第2．3．1条点型火灾探测器的安装位置，应符合下列规定：一、探测器至墙壁、梁边的水平距离，不应小于0．5m。二、探测器周围0.5m内，不应有遮挡物。三、探测器至空调送风口边的水平距离，不应小于1.5m;至多孔送风顶棚孔口的水平距离，不应小于0．5m。四、在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半。五、探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45°。第2．3．2条线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器，应符合现行有关国家标准的规定。第2．3．3条探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。第2．3．4条探测器的“＋”线应为红色，“一”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致。第2.3.5条探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。第2.3.6条探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。第2．3．7条探测器的确认灯，应面向便于人员观察的主要入口方向。第2．3．8条探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。第四节手动火灾报警按钮的安装第2．4．1条手动火灾报警按钮，应安装在墙上距地（楼）面高度1.5m处。第2．4．2条手动火灾报警按钮，应安装牢固，并不得倾斜。第2...
