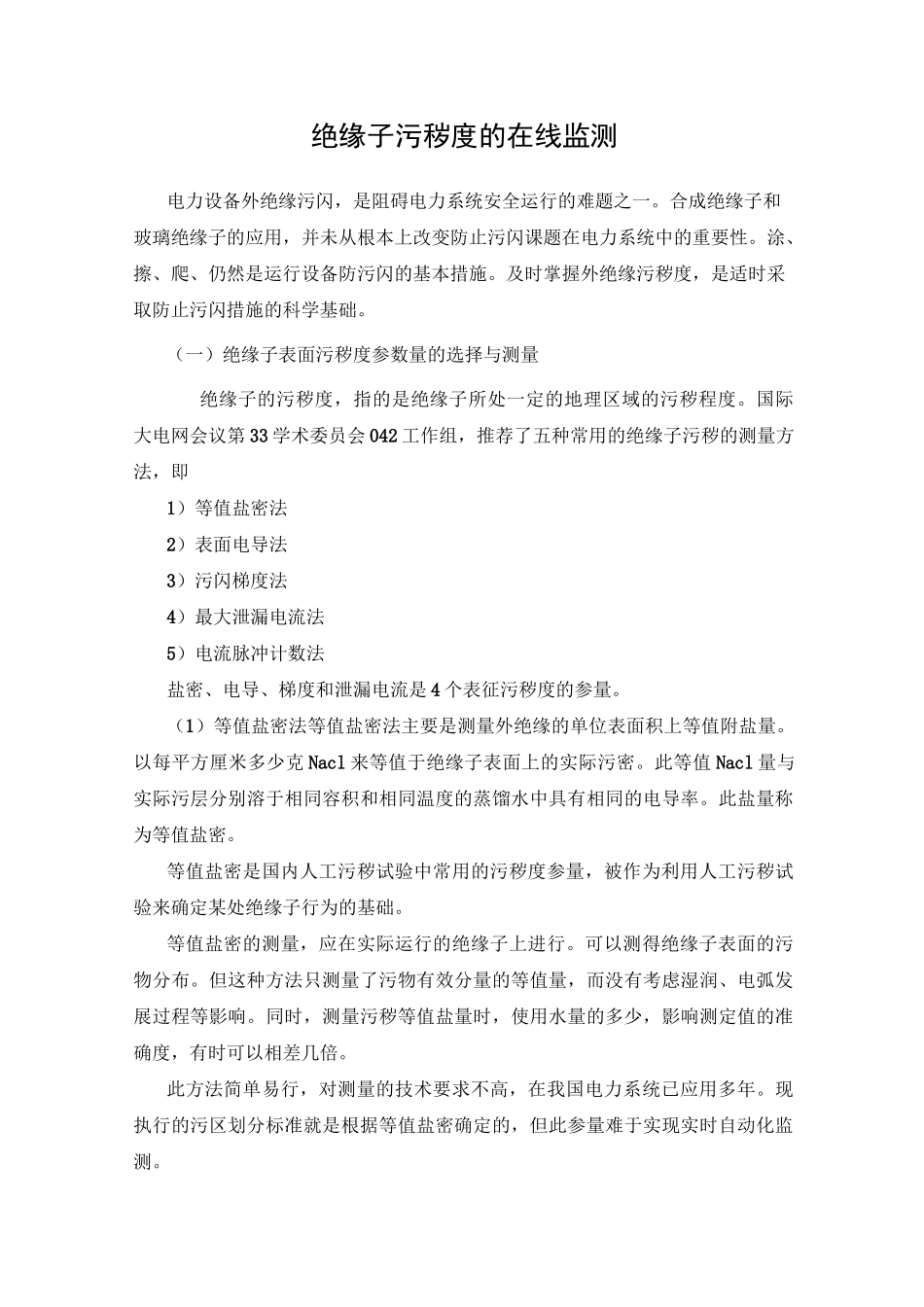

绝缘子污秽度的在线监测电力设备外绝缘污闪，是阻碍电力系统安全运行的难题之一。合成绝缘子和玻璃绝缘子的应用，并未从根本上改变防止污闪课题在电力系统中的重要性。涂、擦、爬、仍然是运行设备防污闪的基本措施。及时掌握外绝缘污秽度，是适时采取防止污闪措施的科学基础。（一）绝缘子表面污秽度参数量的选择与测量绝缘子的污秽度，指的是绝缘子所处一定的地理区域的污秽程度。国际大电网会议第33学术委员会042工作组，推荐了五种常用的绝缘子污秽的测量方法，即1）等值盐密法2）表面电导法3）污闪梯度法4）最大泄漏电流法5）电流脉冲计数法盐密、电导、梯度和泄漏电流是4个表征污秽度的参量。（1）等值盐密法等值盐密法主要是测量外绝缘的单位表面积上等值附盐量。以每平方厘米多少克Nacl来等值于绝缘子表面上的实际污密。此等值Nacl量与实际污层分别溶于相同容积和相同温度的蒸馏水中具有相同的电导率。此盐量称为等值盐密。等值盐密是国内人工污秽试验中常用的污秽度参量，被作为利用人工污秽试验来确定某处绝缘子行为的基础。等值盐密的测量，应在实际运行的绝缘子上进行。可以测得绝缘子表面的污物分布。但这种方法只测量了污物有效分量的等值量，而没有考虑湿润、电弧发展过程等影响。同时，测量污秽等值盐量时，使用水量的多少，影响测定值的准确度，有时可以相差几倍。此方法简单易行，对测量的技术要求不高，在我国电力系统已应用多年。现执行的污区划分标准就是根据等值盐密确定的，但此参量难于实现实时自动化监测。盐密是一个平均的概念，时效性差。又因污物成分的不同。测量的结果可能会导致很大的差异。(2)表面电导法表面电导实际上是流经污秽绝缘子的工频电流与施加电压之比。绝缘子电导是决定绝缘子性能的表面综合状态(污层的污秽量和湿润度等)，所以被认为是确定污秽度的合适方法。此法反映污闪过程中积污和潮湿两个阶段。为了测量污层表面电导，应在污层饱和受潮的条件下，在绝缘子上加适当高的工频交流电压U测其泄漏电流I,表面电导G=1/U绝缘子的污层表面电导率G=fG(G=k/f,f=fdx/兀D(X))(1)这样求得的是整体绝缘子的平均表面表面电导率。表面电导法测量比较麻烦,测量的分散性也较大,同时还受污秽分布不均匀的影响。又由于绝缘子的结构形式,金属附件部位污层间断等因素对表面电导率测量值的影响(如脚、帽的存在),对测量电压和作用时间都有要求。即需要容量较大、内阻足够小的电源来完成。因此,此方法的应用受到一定的限制。局部表面电导率的测量方法,可以克服整体平均与积分表面电导率存在的问题。但是由于测量方法不同,测量结果也不同。这两个参数有一定的联系,但并不等价。(3)绝缘子闪络梯度法绝缘子闪络梯度是单位泄漏距离污闪电压。即工频污闪电压除以绝缘子泄漏距离的总长度。此法反映污闪全部过程。污闪电压梯度和污闪电压的本质是一样的。它们是表征绝缘子性能的最直接的污秽参量。测量现场闪络的方法如下。安装各种型式及不同长度的绝缘子串。采用自动重合型式断路器,操作接通或断开恒压电源：1)采用不同长度的绝缘子串分别和熔丝串联与电源接连。最短绝缘子串闪络后,利用熔丝动作,使闪络串被辨别出来,并防止进一步的闪络,或者使绝缘子串完全隔离开来。2）在不同长度的绝缘子串上增加它的长度，经过指定时间后，可找到最小的耐受长度。为了得到比较可靠的统计数据，试验可以重复多次。一种较快的和更满意的方法，是设置多个各种长度的绝缘子串试品，从每种长度的闪络百分率来估计闪络概率。3）另一种方法是：在每串绝缘子链上装熔丝，每次闪络熔断一根熔丝，增加一片绝缘子，最终每串绝缘子将增长到耐受水平的有效长度。绝缘子闪络梯度法的优点是试验真实绝缘子，并测量它们的污闪性能。但此方法费用较大，对电源设备及测量仪器的要求很高。同时，现场测量不容易捕捉到时机，由于自然污秽的积污水平达到临界状态，与引起污闪的气象条件不可能同时发生，往往是污秽度已经达到临界水平，但没有出现充分的潮湿的条件而测量不到临界的污闪电压。此法现场运用受设备和条件的限制，普遍使用有难度。（4）最大泄漏电流法最大泄漏电流（Ih）是指在指定的时间...
