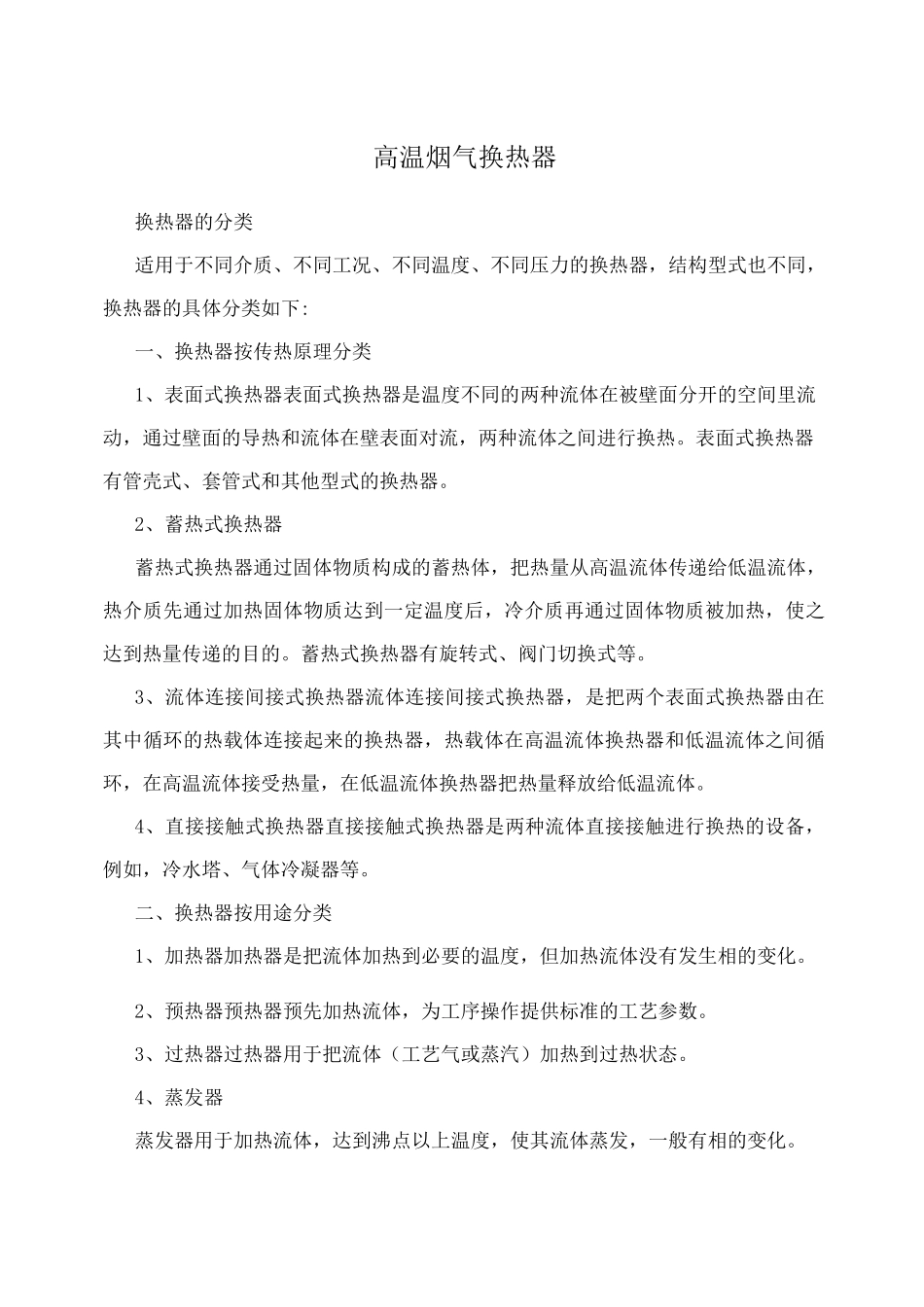

高温烟气换热器换热器的分类适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下:一、换热器按传热原理分类1、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。表面式换热器有管壳式、套管式和其他型式的换热器。2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。3、流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。4、直接接触式换热器直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。二、换热器按用途分类1、加热器加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。2、预热器预热器预先加热流体，为工序操作提供标准的工艺参数。3、过热器过热器用于把流体（工艺气或蒸汽）加热到过热状态。4、蒸发器蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。三、按换热器的结构分类可分为:浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。泰州市远望换热设备有限公司退火炉烟气余热回收用烟气换热器1.工况说明烟气量:7950m3/h烟气进、出口温度:880?/400?烟气侧压力损失:？50pa预热空气量:6750m3/h空气进、出口温度:常温/400?空气侧压力损失:？850pa换热面积:80m3根据换热器的温度工况条件（高温侧880?），换热器的材质选择不锈钢2520，低温侧（400?）材质选用不锈钢304。2.简单示意图烟气-空气水换热器1.工况说明烟气进出口温度:490?/170?烟气量:20000Nm3/h压降：132Pa预热空气进出口温度:20?/100?流量:450000Nm3/h压降：1510Pa预加热水进出温度:55?/75?总流量:55m3/h压降:0.2bar空气侧换热管材质为20，插件材质为304，其余材质为Q235。2.简单示意图气-蒸汽换热器1.工况说明空气进出口温度:-18?/28?空气量：273600kg/h进压（绝压）：104kpa蒸汽进出口温度:210?/95?蒸汽量:5040kg/h进压（绝压）：410kpa换热量：3465.8kw换热面积:501?空气侧换热管材质为20G,蒸汽侧材质为Q345R注:空气蒸汽换热器生产必须具备压力容易一、二类资质。2.简单示意图空气-乙二醇溶液换热器1.工况说明冷却器容量300kw冷却介质含50%的乙二醇与纯水的混合溶液环境温度为38?乙二醇进出口温度:54?/45?溶液流量:22m3/h空气量：102400kg/h换热面积:766?溶液侧换热管材质为304，翅片为A1，其余为碳钢2.简单示意图空气-水蒸气换热器1.工况说明空气进出口温度:-15?/20?空气量:259020kg/h进口压力：91.68kpa蒸汽进出口温度:200?/80?蒸汽量:3600kg/h进口压力：500kpa换热量：2507.5kw换热面积:381.88?2.简单示意图水-石灰窑燃烧产生尾气换热器1.工况说明现场核实石灰窑日产2001,燃料为煤气，煤气耗量4800m3/h，热值比较低。烟气温度:250?二氧化碳:40%左右流量:20000Nm3/h热水入口温度:80?热水出口温度:140?热水吸收热量？1200kw烟气侧阻力?800Pa换热量:88kw换热面积:250?2.简单示意图高温烟气回收换热供暖1.工况说明除尘器出口尾气进出口温度:240?/203.5?烟气流量:21kg/h进口压力:103kpa水进出口温度:12?/25?水流量:5000kg/h进口压力：500kpa换热量：745kw采暖面积:6000?换热面积:105?2.简单示意图窑尾尾气再利用，热风换热器1.工况说明尾气进出口温度:650?/200?尾气流量：10800kg/h尾气进口压力：105kpa空气进出口温度：20?/400?空气流量：13255kg/h空气进口压力：200kpa换热量：1447.1kw换热面积：471.85?2.简单示意图反应油气换热器1.工况说明塔顶气液气混合物进出口温度:142?/40?液体混合物流量:8483kg/h进口压力：0.28mpa空气出口温度：36?/49?空气流量：1515385kg/h换热量：5492kw但愿换热面积：光管263?翅片管5492?共四个单元2.简单示意图空气余热回收水...
