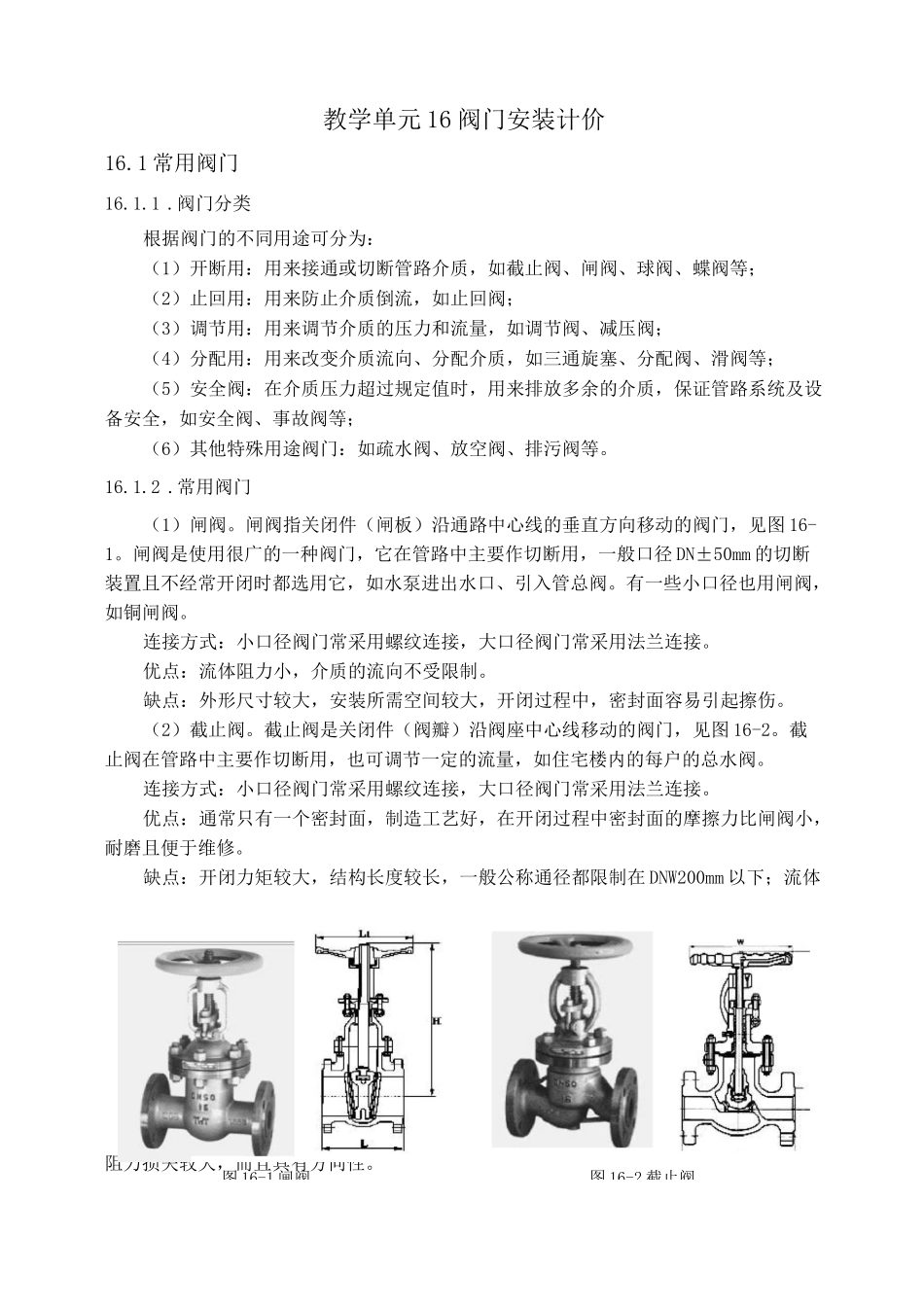

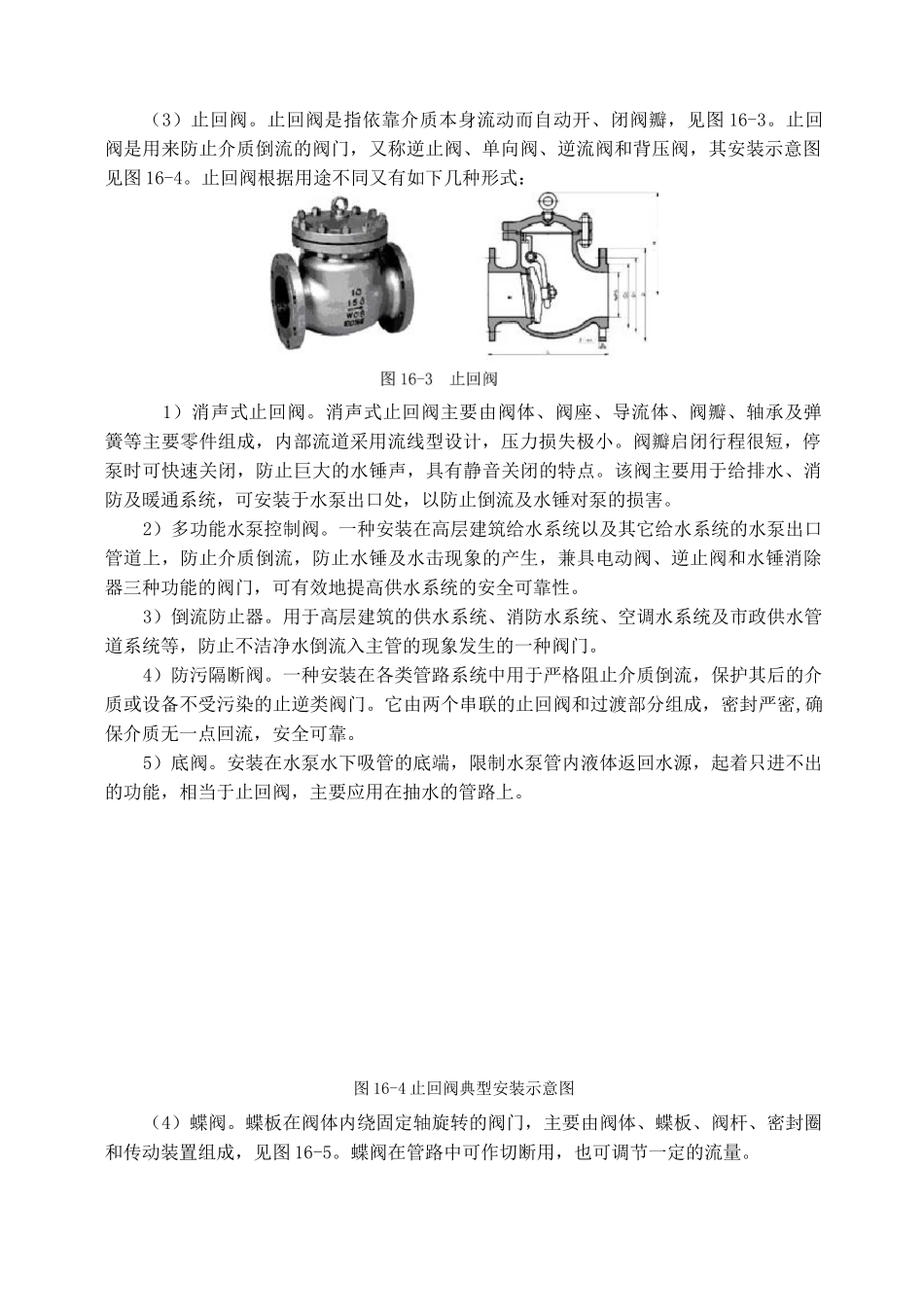

图16-1闸阀图16-2截止阀教学单元16阀门安装计价16.1常用阀门16.1.1.阀门分类根据阀门的不同用途可分为：（1）开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等；（2）止回用：用来防止介质倒流，如止回阀；（3）调节用：用来调节介质的压力和流量，如调节阀、减压阀；（4）分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等；（5）安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀等；（6）其他特殊用途阀门：如疏水阀、放空阀、排污阀等。16.1.2.常用阀门（1）闸阀。闸阀指关闭件（闸板）沿通路中心线的垂直方向移动的阀门，见图16-1。闸阀是使用很广的一种阀门，它在管路中主要作切断用，一般口径DN±50mm的切断装置且不经常开闭时都选用它，如水泵进出水口、引入管总阀。有一些小口径也用闸阀，如铜闸阀。连接方式：小口径阀门常采用螺纹连接，大口径阀门常采用法兰连接。优点：流体阻力小，介质的流向不受限制。缺点：外形尺寸较大，安装所需空间较大，开闭过程中，密封面容易引起擦伤。（2）截止阀。截止阀是关闭件（阀瓣）沿阀座中心线移动的阀门，见图16-2。截止阀在管路中主要作切断用，也可调节一定的流量，如住宅楼内的每户的总水阀。连接方式：小口径阀门常采用螺纹连接，大口径阀门常采用法兰连接。优点：通常只有一个密封面，制造工艺好，在开闭过程中密封面的摩擦力比闸阀小，耐磨且便于维修。缺点：开闭力矩较大，结构长度较长，一般公称通径都限制在DNW200mm以下；流体阻力损失较大，而且具有方向性。（3）止回阀。止回阀是指依靠介质本身流动而自动开、闭阀瓣，见图16-3。止回阀是用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀，其安装示意图见图16-4。止回阀根据用途不同又有如下几种形式：1）消声式止回阀。消声式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失极小。阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，具有静音关闭的特点。该阀主要用于给排水、消防及暖通系统，可安装于水泵出口处，以防止倒流及水锤对泵的损害。2）多功能水泵控制阀。一种安装在高层建筑给水系统以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生，兼具电动阀、逆止阀和水锤消除器三种功能的阀门，可有效地提高供水系统的安全可靠性。3）倒流防止器。用于高层建筑的供水系统、消防水系统、空调水系统及市政供水管道系统等，防止不洁净水倒流入主管的现象发生的一种阀门。4）防污隔断阀。一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。它由两个串联的止回阀和过渡部分组成，密封严密,确保介质无一点回流，安全可靠。5）底阀。安装在水泵水下吸管的底端，限制水泵管内液体返回水源，起着只进不出的功能，相当于止回阀，主要应用在抽水的管路上。图16-4止回阀典型安装示意图（4）蝶阀。蝶板在阀体内绕固定轴旋转的阀门，主要由阀体、蝶板、阀杆、密封圈和传动装置组成，见图16-5。蝶阀在管路中可作切断用，也可调节一定的流量。图16-5蝶阀图16-6球阀蝶阀具有结构简单，外形尺寸小，启闭方便迅速，调节性能好的特点，蝶板旋转90度，既可完成启闭，通过改变蝶板的旋转角度可以分级控制流量。蝶阀的主要缺点是蝶板占据一定的过水断面，增大一定的水头损失。蝶阀常采用法兰连接或对夹连接（5）球阀。球阀和旋塞阀是同属一个类型的阀门，它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门，见图16-6。在管路中主要用来做切断、分配和改变介质的流动方向。在水暖工程中，常采用小口径的球阀，采用螺纹连接或法兰连接。（6）安全泄压阀。安全泄压阀是一种安全保护用阀门，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值；当系统压力低于工作压力时，安全阀便自动关闭，见图16-7。图16-7安全泄压阀安装示意图（7）疏水阀。疏水阀是用于蒸汽加热设备、蒸汽管网...
