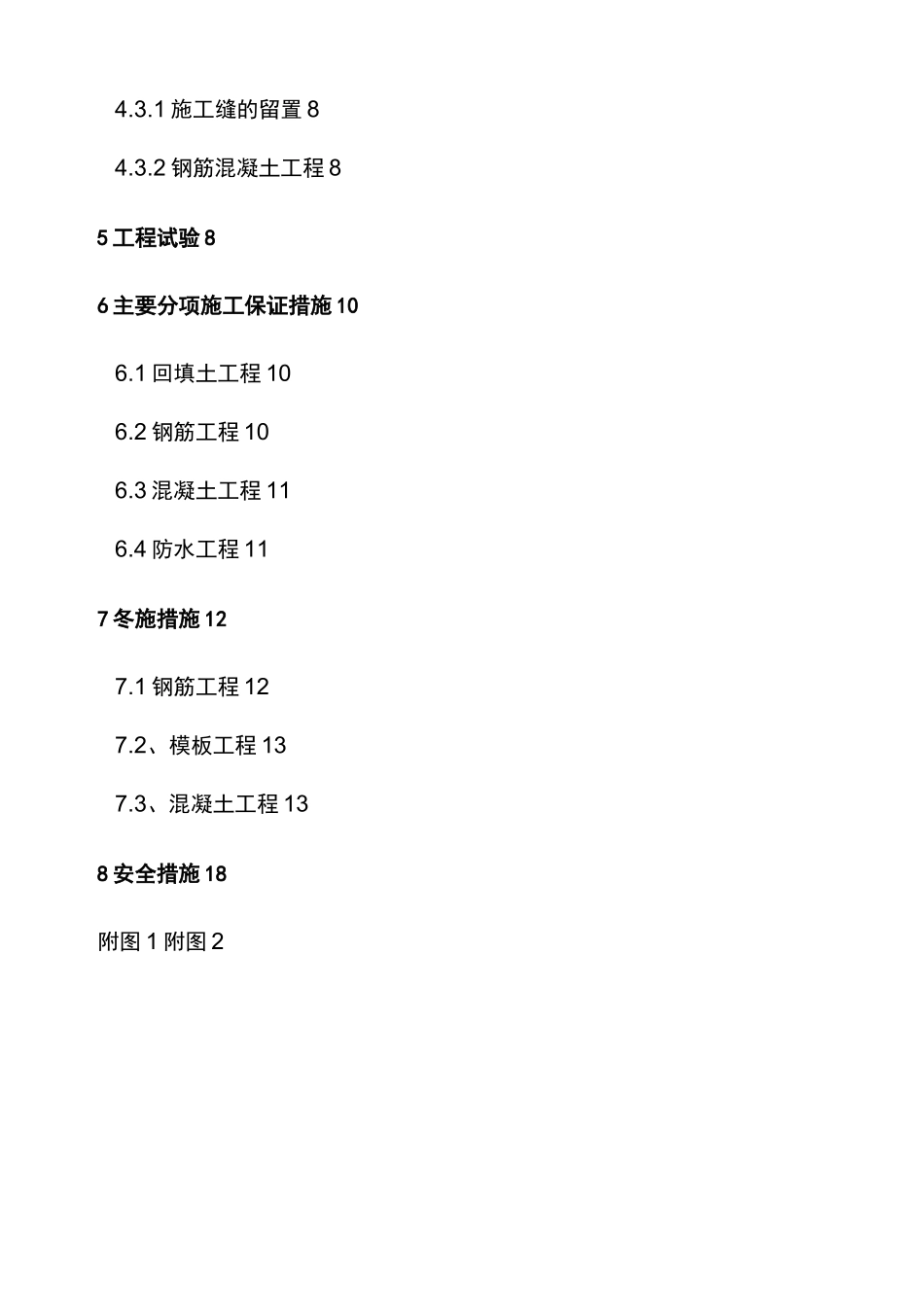

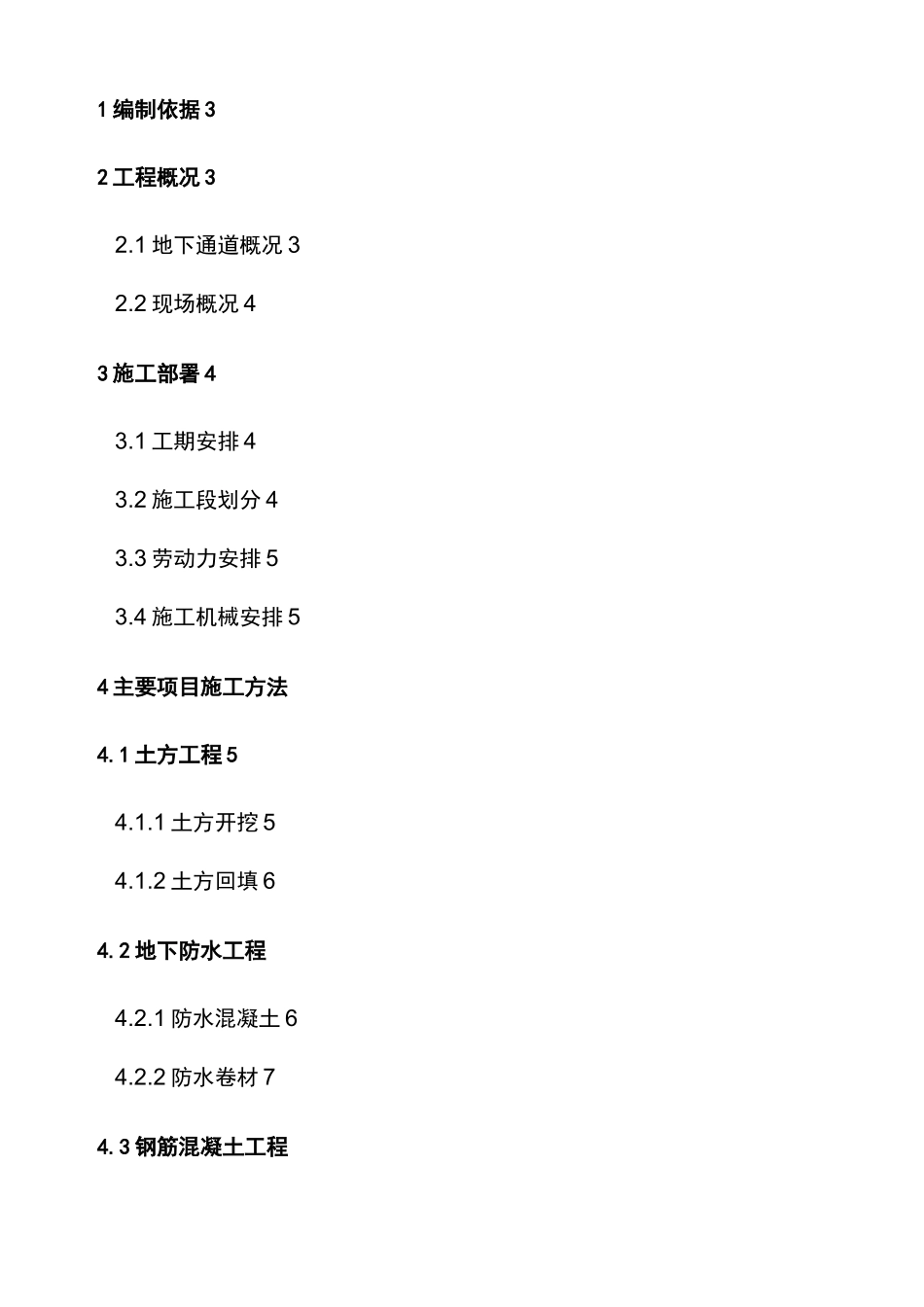

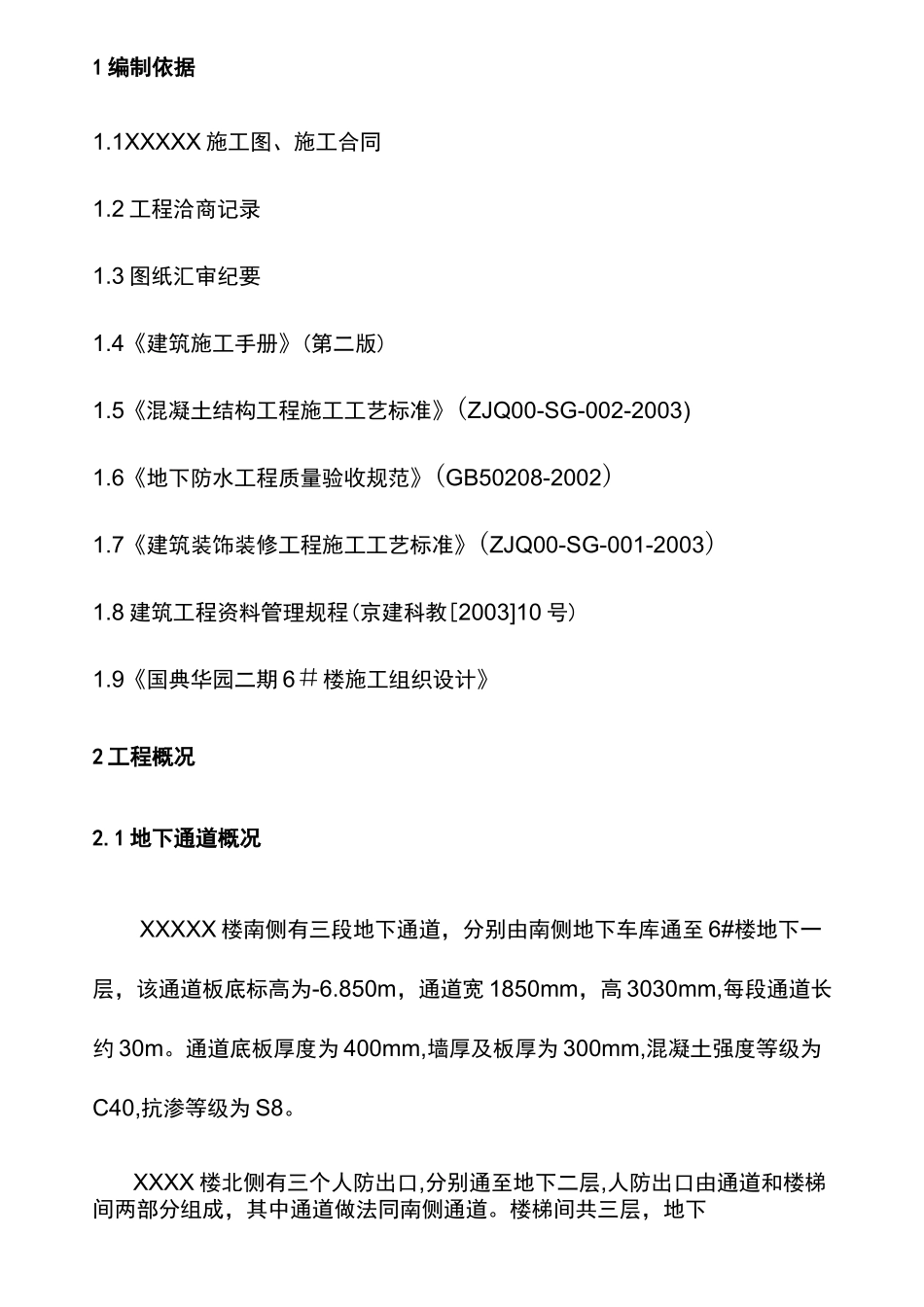

1编制依据32工程概况32.1地下通道概况32.2现场概况43施工部署43.1工期安排43.2施工段划分43.3劳动力安排53.4施工机械安排54主要项目施工方法4.1土方工程54.1.1土方开挖54.1.2土方回填64.2地下防水工程4.2.1防水混凝土64.2.2防水卷材74.3钢筋混凝土工程4.3.1施工缝的留置84.3.2钢筋混凝土工程85工程试验86主要分项施工保证措施106.1回填土工程106.2钢筋工程106.3混凝土工程116.4防水工程117冬施措施127.1钢筋工程127.2、模板工程137.3、混凝土工程138安全措施18附图1附图21编制依据1.1XXXXX施工图、施工合同1.2工程洽商记录1.3图纸汇审纪要1.4《建筑施工手册》(第二版)1.5《混凝土结构工程施工工艺标准》(ZJQ00-SG-002-2003)1.6《地下防水工程质量验收规范》(GB50208-2002)1.7《建筑装饰装修工程施工工艺标准》(ZJQ00-SG-001-2003)1.8建筑工程资料管理规程(京建科教[2003]10号)1.9《国典华园二期6＃楼施工组织设计》2工程概况2.1地下通道概况XXXXX楼南侧有三段地下通道，分别由南侧地下车库通至6#楼地下一层，该通道板底标高为-6.850m，通道宽1850mm，高3030mm,每段通道长约30m。通道底板厚度为400mm,墙厚及板厚为300mm,混凝土强度等级为C40,抗渗等级为S8。XXXX楼北侧有三个人防出口,分别通至地下二层,人防出口由通道和楼梯间两部分组成，其中通道做法同南侧通道。楼梯间共三层，地下两层,层高3.4m，地上一层，层高2.3m。2.2现场概况目前本工程主体已封顶，外墙面砖基本粘贴完毕，外架准备拆除。现场北侧自然地坪标高约为-0.500m，南侧自然地坪标高约为-3.000m。考虑到本工程年后工期较紧，地下通道及人防出口安排在年前施工，在冬期施工过程中，应注意冬季气温，做好冬季施工措施。3施工部署3.1工期安排XXXXX楼室外地下通道及人防出口部分准备于XX年XX月XX日动工，XX年XX月XX日施工完毕。春节前完成所有通道施工及人防出口地下部分，并完成土方回填工程。3.2施工段划分地下通道施工以单段通道为施工段，考虑到各段通道均不长，各段通道除通道与主体间、通道与车库间、通道与人防出口楼梯间间按设计要求设置施工缝外，通道中间不设竖向施工缝。通道水平施工缝设置在底板以上30mm处，通道其余部分墙体及通道顶板一次浇筑。施工时先施工北侧通道及地下人防楼梯间，再施工南侧地下通道3.3劳动力安排工种架子工木工钢筋工混凝土工电工杂工合计人数155050204401793.4施工机械安排地下通道施工所用施工机械与主体结构施工相同。4主要项目施工方法4.1土方工程4.1.1土方开挖1.施工顺序：开挖时由主体结构向外，第一层开挖至-2.000m;第二层开挖至-3.500m;第三层开挖至-5.000m;第四层开挖至-7.200m;剩余土人工清理至设计标高。2.放坡系数：现场考虑1:0.5放坡系数，不另做护坡。3.排水措施：考虑明沟排水，沟下口宽300mm，上口宽500mm，沟深500mm，沟底满铺100mm厚碎石，冬施期间，在沟上口满铺两层草帘，排水措施见附图。4.钎探记录：机械开挖预留200mm厚原土由人工清理，以防机械扰动地基。人工清理至设计基底标高以上100mm后，安排钎探并做好记录，及时采用草帘覆盖。如若地基土中存在异常现象，应采取相应措施予以处理。5.人工清槽：基地钎探完后，若无异常现象，即人工清理止设计基底标高。并及时浇筑砼垫层。4.1.2土方回填回填应分层铺摊，每层虚铺厚度为250mm,用蛙式打夯机夯打。在每层回填土夯实后，必须按规范规定进行环刀取样，并附有取样部位平面图，测定土的干密度，必须符合设计要求。若达不到设计要求，应根据试验结果，进行补夯1~2遍，再测验合格后方可进行上层的铺土工作。4.2地下防水工程4.2.1防水混凝土地下室底板及外墙为抗渗混凝土，抗渗等级S8。施工中应保证以下几点：1.固定防水混凝土模板的对拉螺栓，必须加止水片2.绑扎钢筋时应按设计规定留足保护层，不得有负误差。底板使用的钢筋马凳应放到下层钢筋网片之上，不得直接放到垫层上。3.防水混凝土采用机械振捣，混凝土浇筑应分层，每层厚度不应超过400mm，相邻两层浇筑时间间隔不得超过2小时。4.墙体内预埋的较大管径的套管部位，振捣必须仔细，可预先在套管底部留置浇筑振捣孔，以利浇筑和排气，浇筑后，再将孔补焊严...
