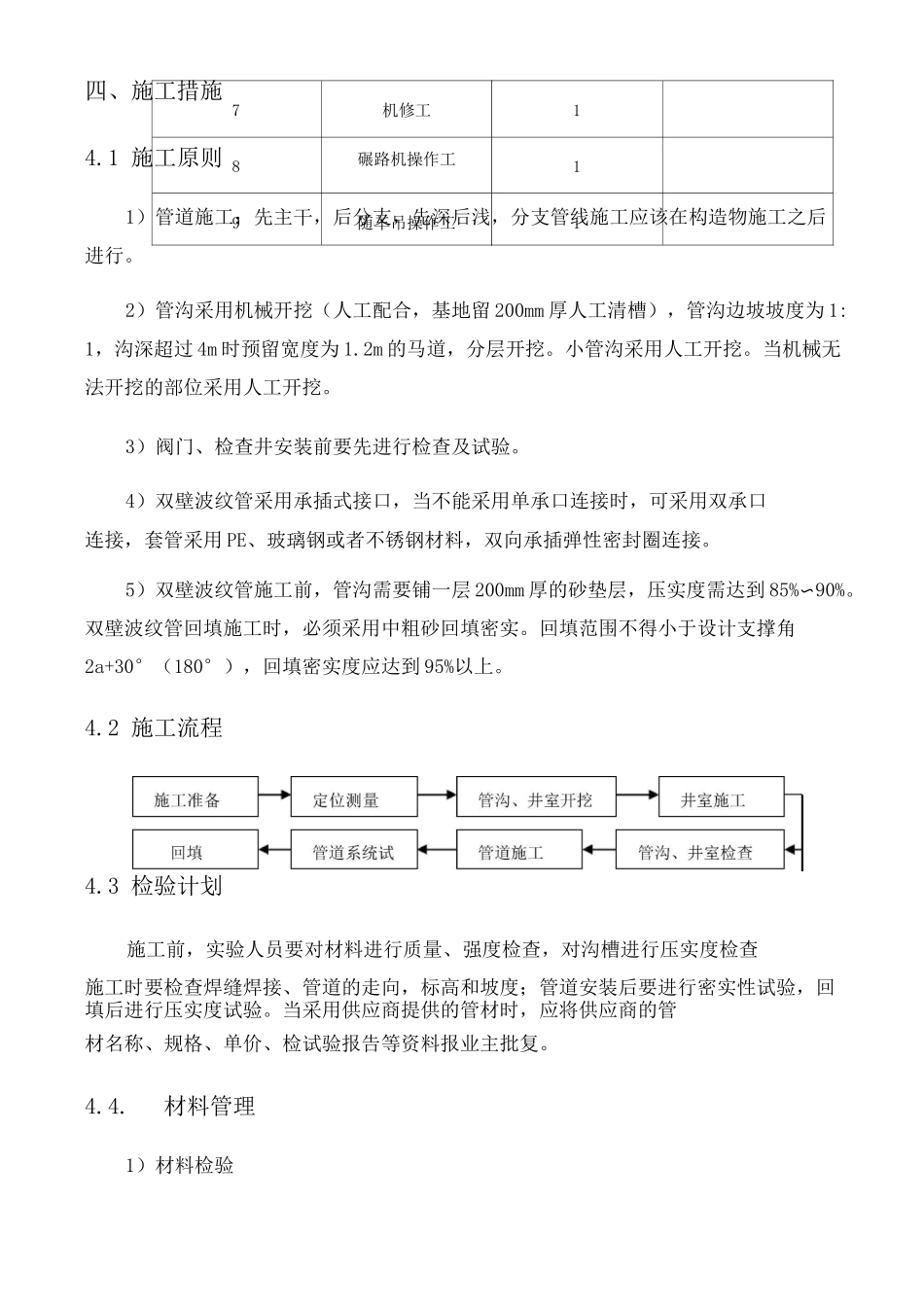

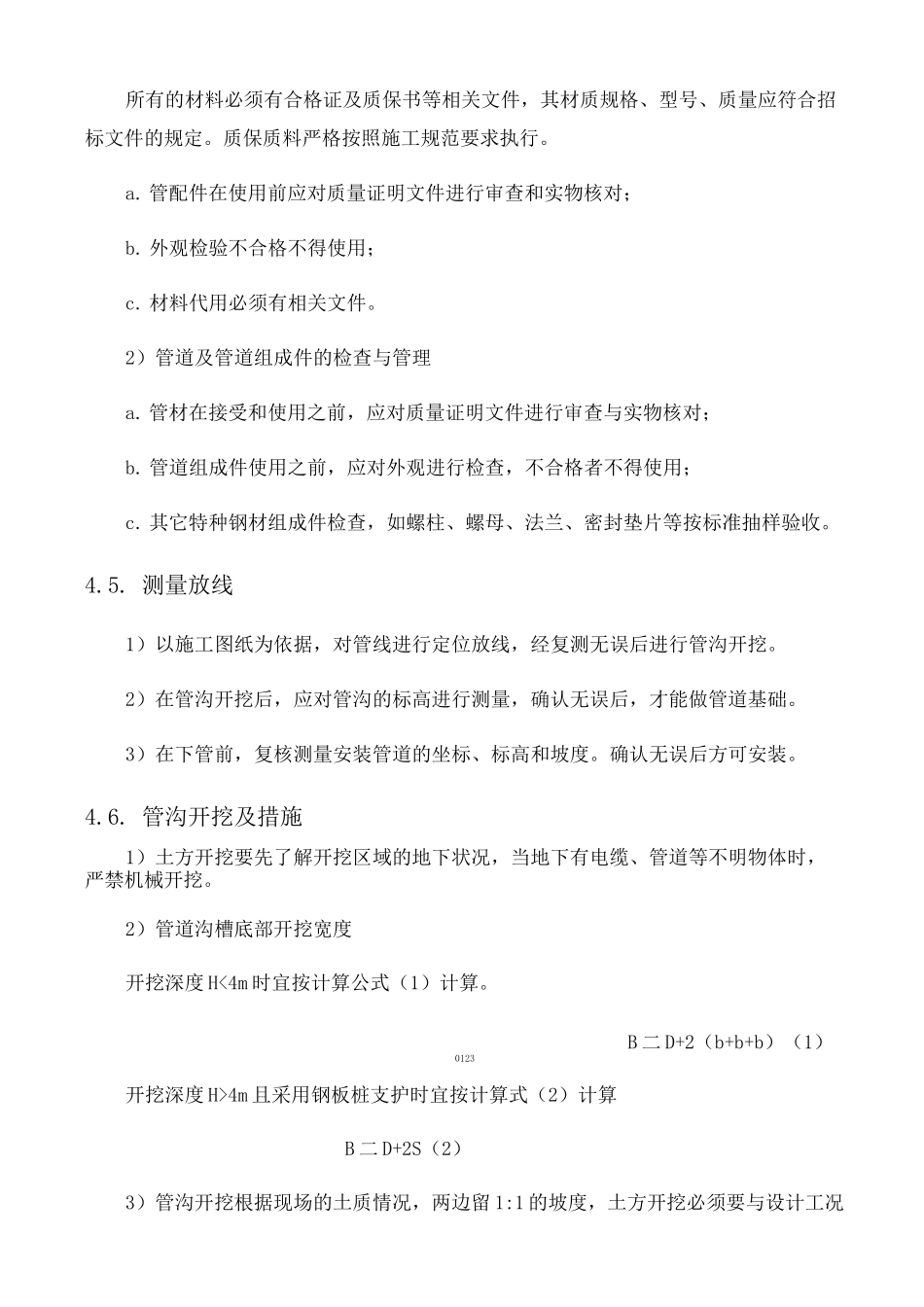

西马小区污水改造工程（双壁波纹管）施工方案一、工程概况西马小区污水管道改造工程，包括HDPE双壁波纹管的施工。二、编制依据1.《建筑给排水设计规范》GB50015-20032.《室外排水设计规范》GB50014-20063.《给水排水工程管道结构设计规范》GB50332-20024.《给水排水管道工程施工及验收规范》GB50268-20087机修工8碾路机操作工9随车吊操作工111四、施工措施4.1施工原则1）管道施工：先主干，后分支，先深后浅，分支管线施工应该在构造物施工之后进行。2）管沟采用机械开挖（人工配合，基地留200mm厚人工清槽），管沟边坡坡度为1:1，沟深超过4m时预留宽度为1.2m的马道，分层开挖。小管沟采用人工开挖。当机械无法开挖的部位采用人工开挖。3）阀门、检查井安装前要先进行检查及试验。4）双壁波纹管采用承插式接口，当不能采用单承口连接时，可采用双承口连接，套管采用PE、玻璃钢或者不锈钢材料，双向承插弹性密封圈连接。5）双壁波纹管施工前，管沟需要铺一层200mm厚的砂垫层，压实度需达到85%〜90%。双壁波纹管回填施工时，必须采用中粗砂回填密实。回填范围不得小于设计支撑角2a+30°（180°），回填密实度应达到95%以上。4.2施工流程4.3检验计划施工前，实验人员要对材料进行质量、强度检查，对沟槽进行压实度检查施工时要检查焊缝焊接、管道的走向，标高和坡度；管道安装后要进行密实性试验，回填后进行压实度试验。当采用供应商提供的管材时，应将供应商的管材名称、规格、单价、检试验报告等资料报业主批复。4.4.材料管理1）材料检验所有的材料必须有合格证及质保书等相关文件，其材质规格、型号、质量应符合招标文件的规定。质保质料严格按照施工规范要求执行。a.管配件在使用前应对质量证明文件进行审查和实物核对；b.外观检验不合格不得使用；c.材料代用必须有相关文件。2）管道及管道组成件的检查与管理a.管材在接受和使用之前，应对质量证明文件进行审查与实物核对；b.管道组成件使用之前，应对外观进行检查，不合格者不得使用；c.其它特种钢材组成件检查，如螺柱、螺母、法兰、密封垫片等按标准抽样验收。4.5.测量放线1）以施工图纸为依据，对管线进行定位放线，经复测无误后进行管沟开挖。2）在管沟开挖后，应对管沟的标高进行测量，确认无误后，才能做管道基础。3）在下管前，复核测量安装管道的坐标、标高和坡度。确认无误后方可安装。4.6.管沟开挖及措施1）土方开挖要先了解开挖区域的地下状况，当地下有电缆、管道等不明物体时，严禁机械开挖。2）管道沟槽底部开挖宽度开挖深度H<4m时宜按计算公式（1）计算。B二D+2（b+b+b）（1）0123开挖深度H>4m且采用钢板桩支护时宜按计算式（2）计算B二D+2S（2）3）管沟开挖根据现场的土质情况，两边留1:1的坡度，土方开挖必须要与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。4）大面积利用机械开挖管沟时，挖出的土方及时用自卸车运到场外弃渣场一小部分可以用作土方回填，可临时性的堆放在离管沟边超过1m以外的地方，其余土方外运，回填时回运。5）当机械开挖土方接近设计底标高200mm，应改用人工开挖至设计标高，严禁超挖。如果局部发生超挖或发生扰动，应换填10〜15mm天然级配砂石料或5〜40mm的碎石，整平夯实。6）管道基础严格按照设计要求施工，所有管道在安装前，沟底应预留好操作坑。7）管沟开挖深度大于4m的，管沟两侧应做钢板支护，并且对地下水位、周围环境进行必要的检测和保护。8）坑内人工开挖300mmX300mm的排水沟，积水要及时排出，潜水泵抽水时水中不得有人工作，移动潜水泵必须使用麻绳，不得使用铁丝等导电较强的绳索。9）基坑开挖后应立即设置防护杆，护栏高度不低于1.2m，横杆两道，设警示标志，护栏离坑边1m以上。10）与土建工程重合部位应在土建工程回填至管线管底标高处预留管沟。4.7.基底处理和基础铺设1）管槽开挖后，发现地基土质松软、底部不均匀等特殊情况，会同监理单位、设计单位确定处理措施并会签变更设计、洽谈记录。基地严禁超挖，必要时可以用砂土回填。地基需要换土时，要彻底清理干净，回填材料、操作方法及质量标准根据具体情况确定。基底按设计要求夯实...
