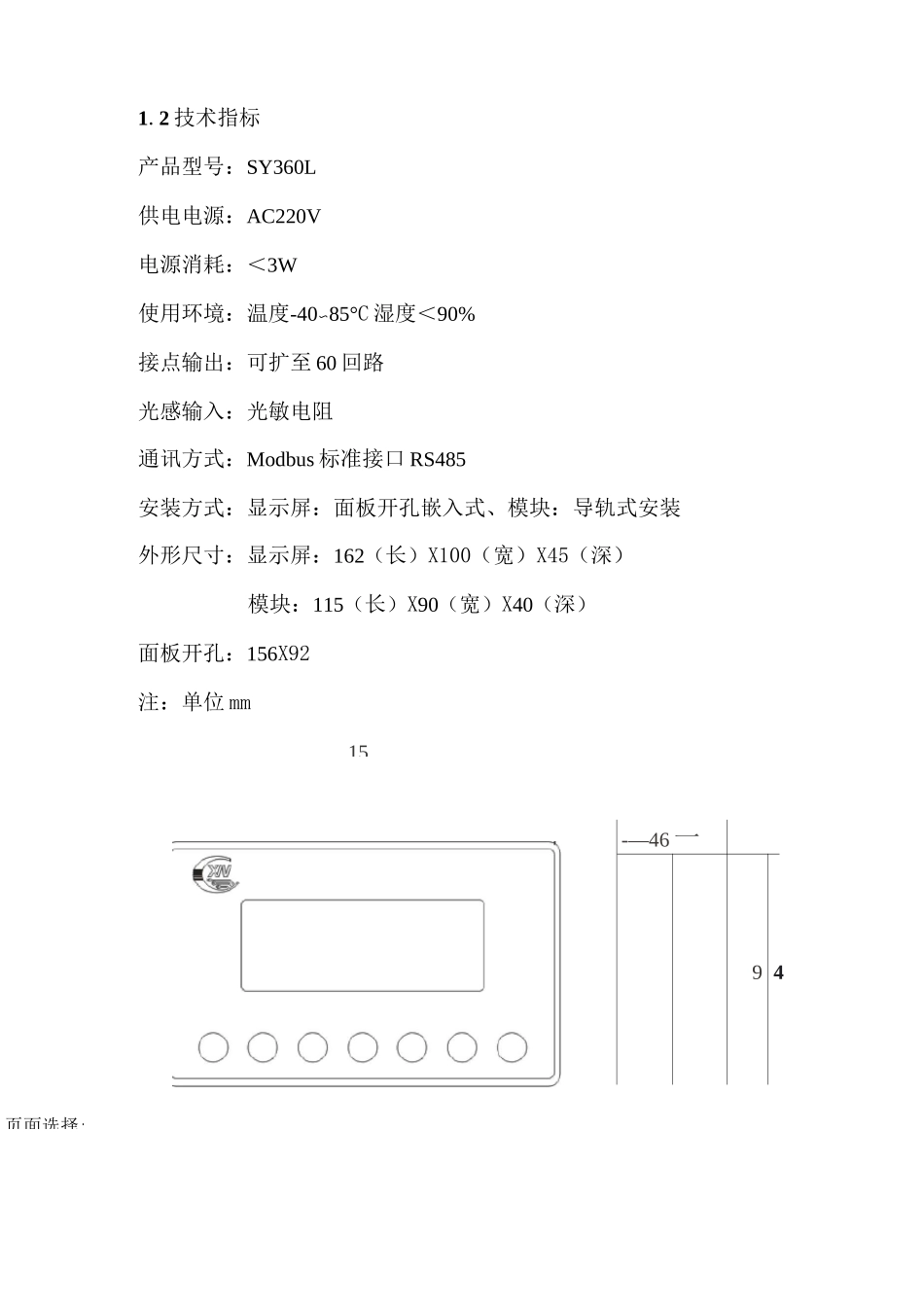

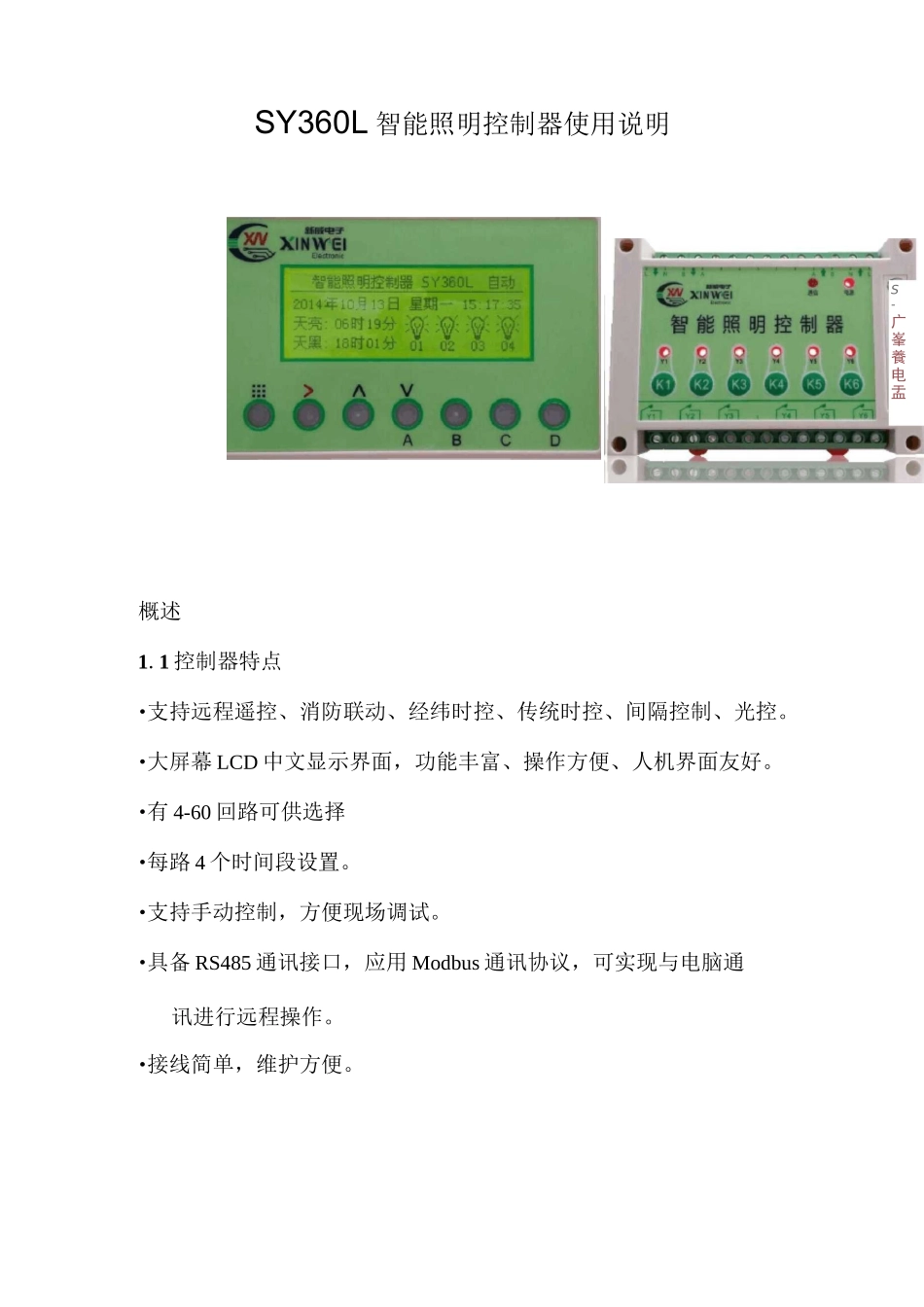

SY360L智能照明控制器使用说明概述1.1控制器特点•支持远程遥控、消防联动、经纬时控、传统时控、间隔控制、光控。•大屏幕LCD中文显示界面，功能丰富、操作方便、人机界面友好。•有4-60回路可供选择•每路4个时间段设置。•支持手动控制，方便现场调试。•具备RS485通讯接口，应用Modbus通讯协议，可实现与电脑通讯进行远程操作。•接线简单，维护方便。S-广峯養电盂窖-—46一941.2技术指标产品型号：SY360L供电电源：AC220V电源消耗：＜3W使用环境：温度-40〜85°C湿度＜90%接点输出：可扩至60回路光感输入：光敏电阻通讯方式：Modbus标准接口RS485安装方式：显示屏：面板开孔嵌入式、模块：导轨式安装外形尺寸：显示屏：162（长）X100（宽）X45（深）模块：115（长）X90（宽）X40（深）面板开孔：156X92注：单位mm15页面选择:请输入界面编号000在主画面里，按'列'键，进入页面选择画面，输入要打开的页面编号，按'■'键，如果该编号页面存在，则进入该页面，否则返回主画面，页面编号分配如下列表：页面菜单编号页面描述001系统时间设置002时控设置003消防设置004通断间隔设置005节假日设置006光控设置键盘定义名称功青■■■■■■菜单/确定>光标A增加/翻页V/A减少/翻页门路手动操作B2路手动操作C3路手动操作D4路手动操作工作界面1.按键，选择回路对象.2・手动控制组合键’则改变第1路的输出状态JB\C\D键分别代表2\3\4路。3.按屈键r输入页面菜单编号,按1鼎键进入该菜单页面。主画面上显示当前日期和时间，分别显示各回路的路灯开关状态,用图形表示出来，直观明了。显示当地当天的天亮天黑时间，给用户在设定经纬度时间控制时带来方便。操作注意事项：控制器在投入使用前，先设定日期和时间、当地的经度和纬度，这样，控制器才准确地计算当地的天亮天黑时间。请参照全国的经纬度时区表，有不明之处，请与广州新威厂家联系。操作步骤：移动光标到目标，按‘八'‘▽'键修改数值，移动光标保存结果。注：修改完必须移动光标进行数值保存，如果直接按‘SET'返回主画面，则刚才修改的值会失效。注：手动开关说明主画面上按才起作用，A、B、C、D分别是控制对应回路灯光的手动按钮。在开灯的情况下，按住“〉”和“A”或“B”或“C”或“D”按键为关灯，关灯后，自动开灯时间条件达到，或者光控开灯条件达到时，自动接通亮灯。在关灯的情况下，按住“〉”和“A”或“B”或“C”或“D”按键为开灯，开灯后，自动关灯时间条件达到，或者光控关灯条件达到时，自动断开灭灯。系统时间设置2014$0胡3汨星期四14:31:38东经113*14*北纬23*08*1-按、键「选择修改对象,按入八键，修改数值.2.3■修改数值后按〉键保存05:5覘时控设置19；05黑对象：01路时间段：0119;05经纬开05:55经纬关系统时间设置时控设置仁按、键「选择修改对象，按久/#键r修改数值。2.郞ET禮保存并退出修改狀态。3.只有时间段01能设置经绪控亂时控设置分为经纬度时间（又叫天文时间），和传统时间两种控制，经纬度时间是每天跟随太阳变化的。全夜灯〉〉建议选择经纬度开灯和经纬度关灯半夜灯〉〉建议选择经纬度开灯和固定时间关灯每个回路一共可设置4组开关时间，当不需要使用多组时间控制，即把该组时控设置为00：00固定开-00：00固定关，该组时段就不参与控制。消防设置对象：01路谓防联动输出狀蛊：1-按、犍，选择修改对象J按么键「修改数值。2.按「SE「键返回工作3.输出状态分别有三种f吸合/B放/不变，通断间隔设置通断间隔皆置对象：01路噸合00:00:0100:00:00初始状态：吸合1-按、犍，选择修改对象,按人键「修改数值。2.按「SE「键返回工作3.定时条件满足情况下,间隔控制起作用n4.吸合释放时长都为0时，没输通断设置的例1.吸合5分钟，断开20分（仓库抽风）设置为‘吸合00:05:00释放00:20:00，2.长期吸合（照明）设置为‘吸合00:00:01释放00:00:00'即：吸合时长不为0；释放时长为03.长期释放（备用回路）设置为‘吸合00:00:00释放00:00:01'即：吸合时长为0;释放时长不为0注：通断间隔动作是在该回路开条件满足下完成。消防设置节假日设置ff—h二TE五A日SW7'、\Z、/71•按y键（选择修改对象’按「小键「修改数值.2.、小为...
