雨污水井施工方案VIP专享VIP免费

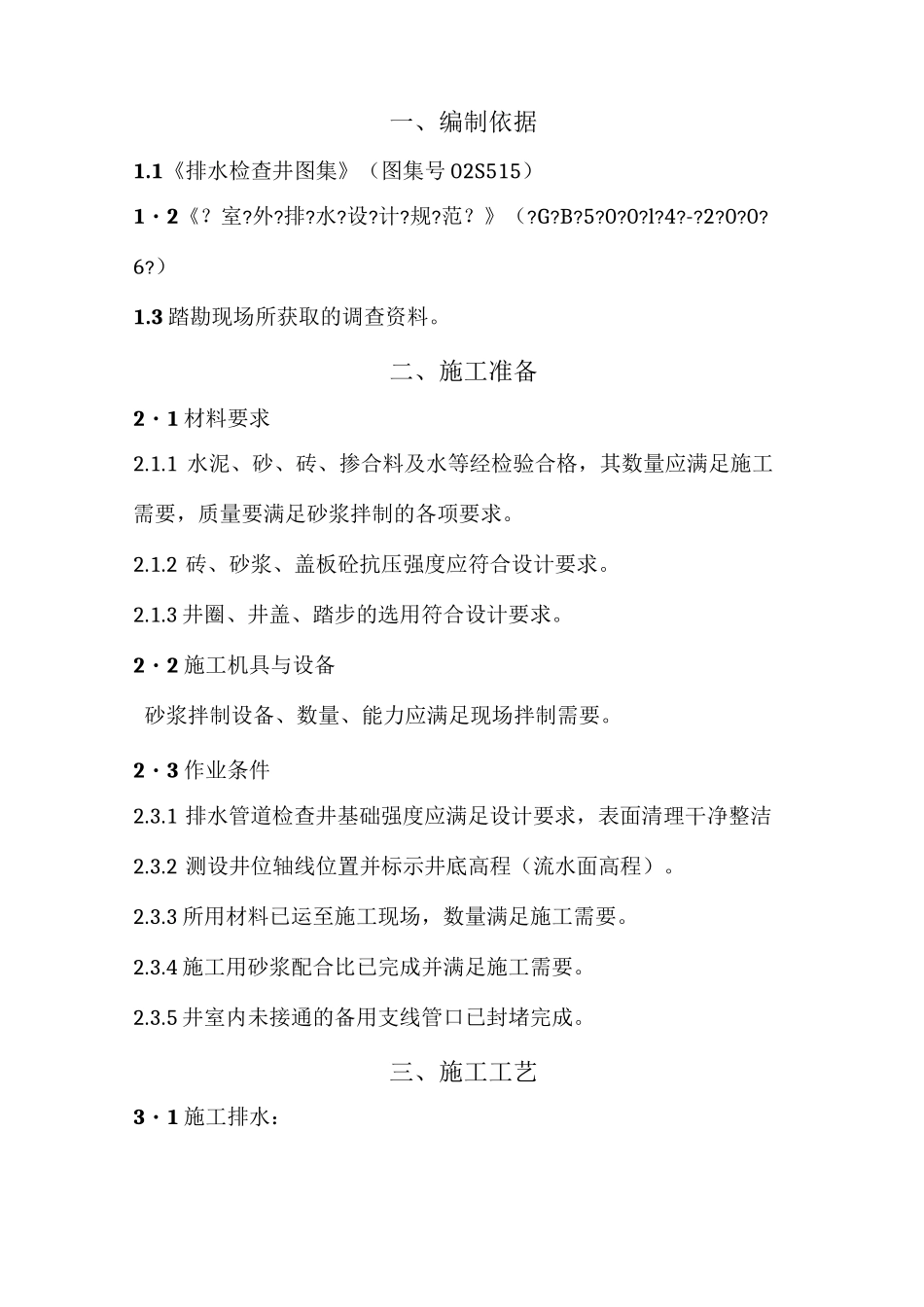

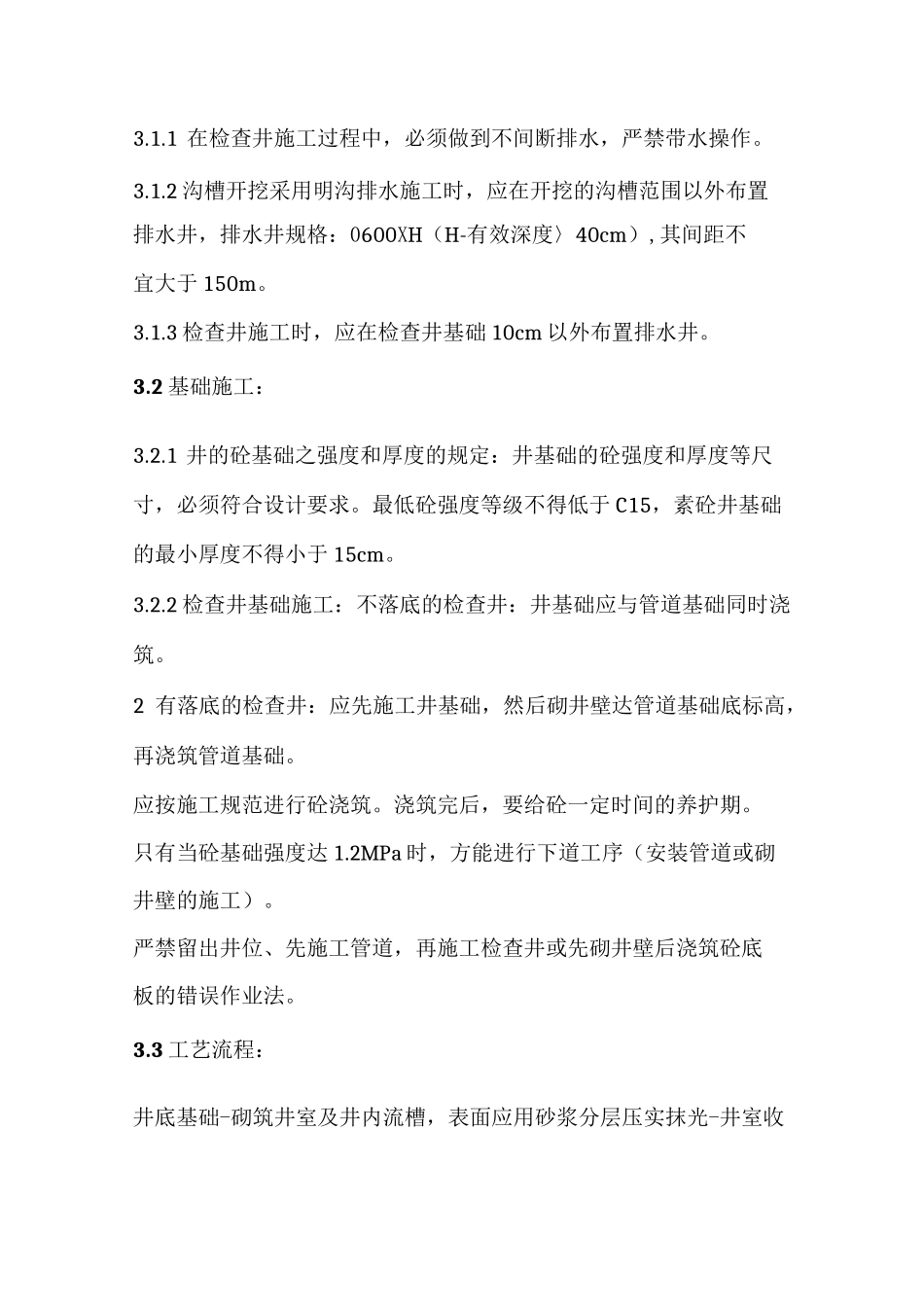

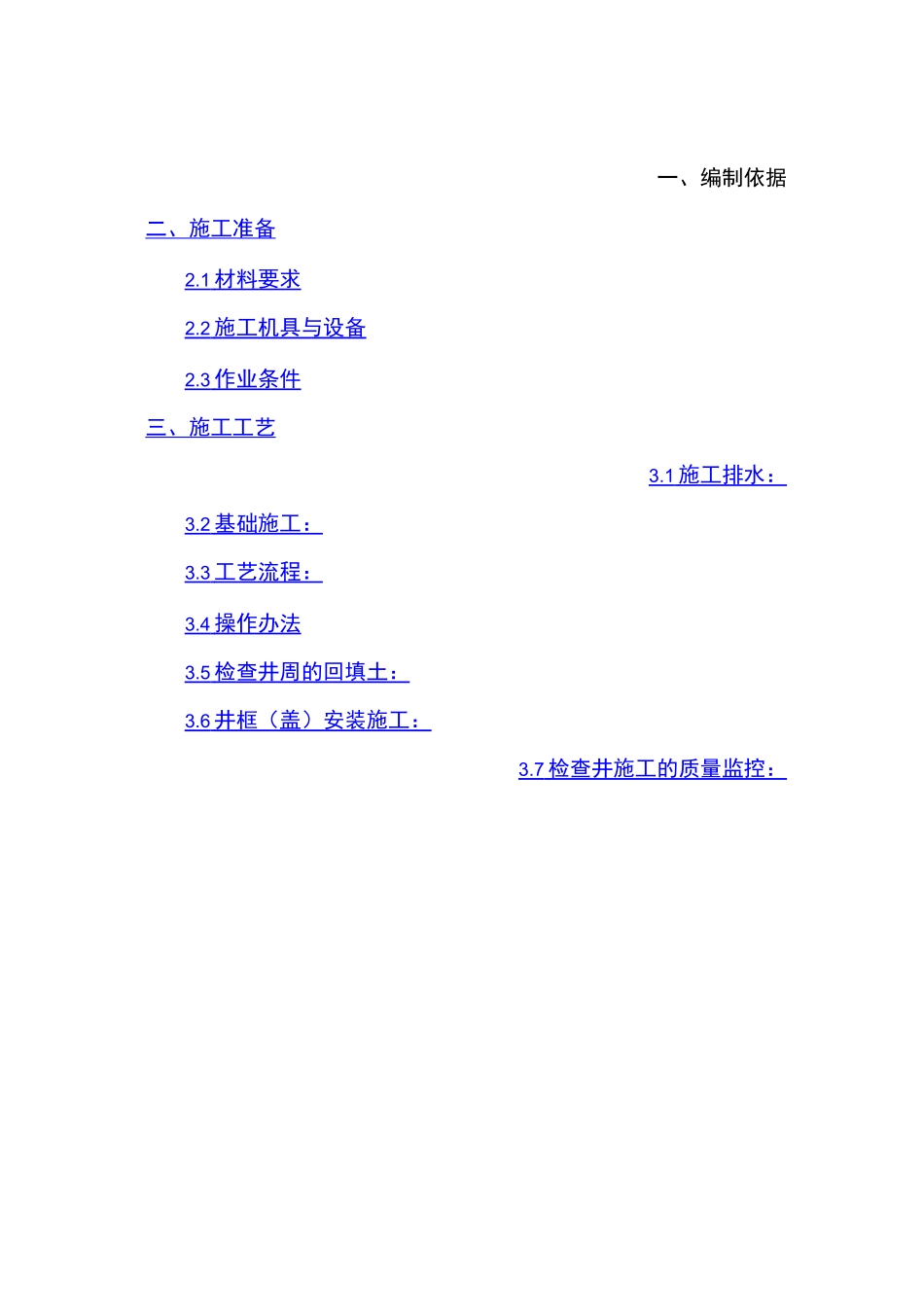

一、编制依据二、施工准备2.1材料要求2.2施工机具与设备2.3作业条件三、施工工艺3.1施工排水：3.2基础施工：3.3工艺流程：3.4操作办法3.5检查井周的回填土：3.6井框（盖）安装施工：3.7检查井施工的质量监控：一、编制依据1.1《排水检查井图集》（图集号02S515）1・2《？室?外?排?水?设?计?规?范？》（?G?B?5?0?0?l?4?-?2?0?0?6?）1.3踏勘现场所获取的调查资料。二、施工准备2・1材料要求2.1.1水泥、砂、砖、掺合料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。2.1.2砖、砂浆、盖板砼抗压强度应符合设计要求。2.1.3井圈、井盖、踏步的选用符合设计要求。2・2施工机具与设备砂浆拌制设备、数量、能力应满足现场拌制需要。2・3作业条件2.3.1排水管道检查井基础强度应满足设计要求，表面清理干净整洁2.3.2测设井位轴线位置并标示井底高程（流水面高程）。2.3.3所用材料已运至施工现场，数量满足施工需要。2.3.4施工用砂浆配合比已完成并满足施工需要。2.3.5井室内未接通的备用支线管口已封堵完成。三、施工工艺3・1施工排水：3.1.1在检查井施工过程中，必须做到不间断排水，严禁带水操作。3.1.2沟槽开挖采用明沟排水施工时，应在开挖的沟槽范围以外布置排水井，排水井规格：0600XH（H-有效深度〉40cm）,其间距不宜大于150m。3.1.3检查井施工时，应在检查井基础10cm以外布置排水井。3.2基础施工：3.2.1井的砼基础之强度和厚度的规定：井基础的砼强度和厚度等尺寸，必须符合设计要求。最低砼强度等级不得低于C15，素砼井基础的最小厚度不得小于15cm。3.2.2检查井基础施工：不落底的检查井：井基础应与管道基础同时浇筑。2有落底的检查井：应先施工井基础，然后砌井壁达管道基础底标高，再浇筑管道基础。应按施工规范进行砼浇筑。浇筑完后，要给砼一定时间的养护期。只有当砼基础强度达1.2MPa时，方能进行下道工序（安装管道或砌井壁的施工）。严禁留出井位、先施工管道，再施工检查井或先砌井壁后浇筑砼底板的错误作业法。3.3工艺流程：井底基础-砌筑井室及井内流槽，表面应用砂浆分层压实抹光-井室收口及井内壁原浆勾缝，踏步安装一预留支管的安装与井壁衔接处理一井身二次接高至规定高程一浇筑或安装井圈一井盖就位。3.4操作办法3.4.1井底基础应与管道基础同时浇筑。3.4.2砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖之间灰缝保持1cm。3.4.3排水管道检查井内的流槽应与井壁同时砌筑，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。3.4.4砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50m；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并应压实。3.4.5砌筑检查井的踏步应随砌随安，位置准确，踏步安装后在砌筑砂浆或砼未达到规定抗压强度前不得踩踏。3.4.6砌筑检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。3.4.7当砖砌井身不能一次砌完，在二次接高时，应将原砖面的泥土杂物清理干净，再用水清洗砖面并浸透。3.4.8砖砌检查井接入圆管的管口应与井内壁平齐，当接入管径大于300伽时，应砌砖圈加固。管子穿越井室壁或井底，应留有30—50m的环缝，用油麻、水泥砂浆、油麻一石棉水泥或黏土填塞并捣实。3.4.9砖砌检查井砌筑至规定高程后，应及时浇筑或安装井圈，盖好井盖。3.5检查井周的回填土：3.5.1现浇砼或砌体水泥砂浆的强度应达到设计规定的强度后方允许回填。严禁与砌井体同步回填。3.5.2井周40cm宽范围内的回填材料，均应采用6%石灰土。对于雨水口砌体外的回填，因其回填空间实际上无法达到40cm宽（一般只有5〜15cm宽）致使施工机械无法入内操作的，要采用合理级配砂石料回填充实。3.5.3压实机具：配置小型机械如蛙式打夯机和立式冲击夯等。3.5.4压实工艺：井室周围的回填，应与管道沟槽的回填同时进行，当井室周围的回填与管道沟槽的回填不便同时进行时，应留台阶形接...
