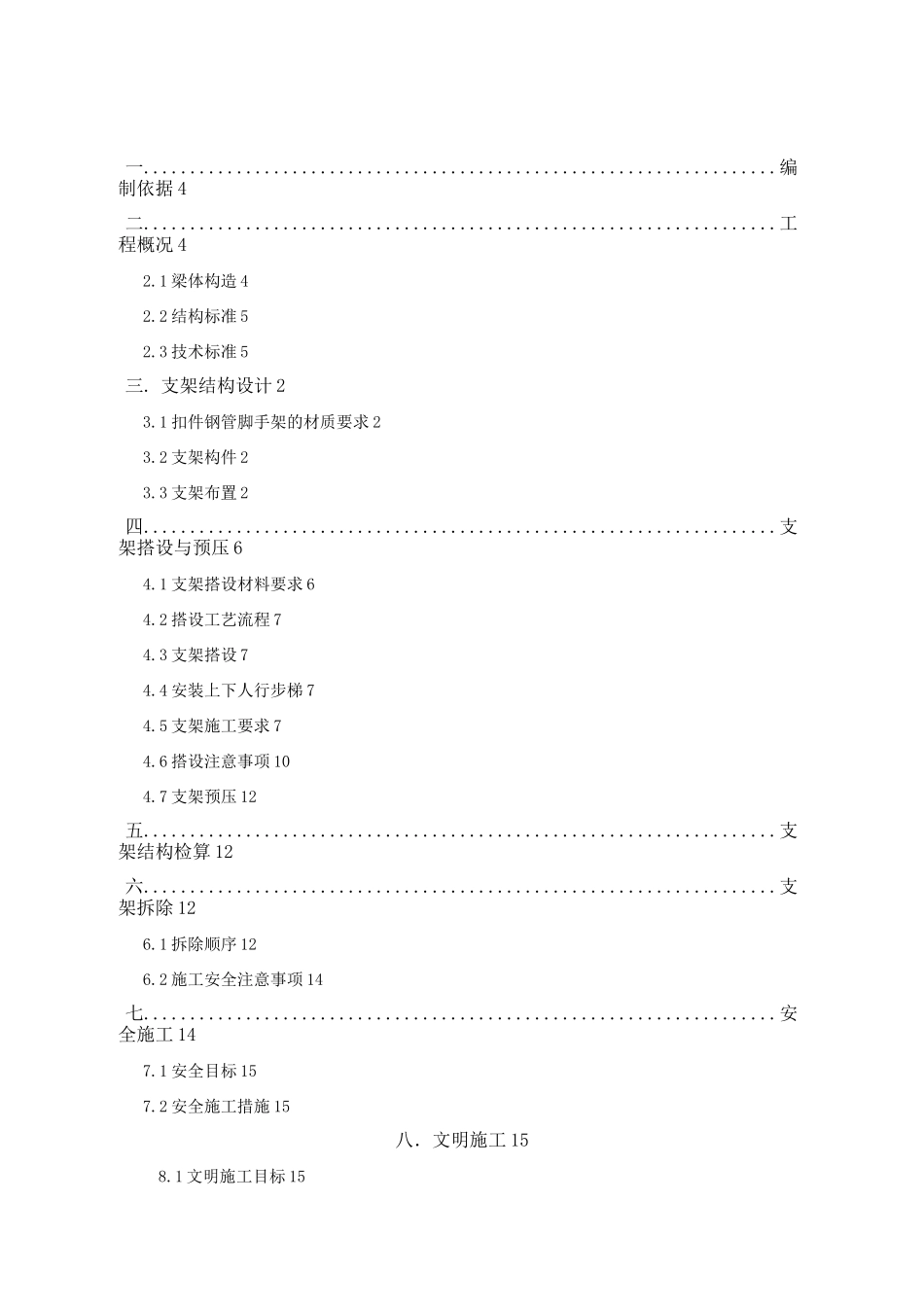

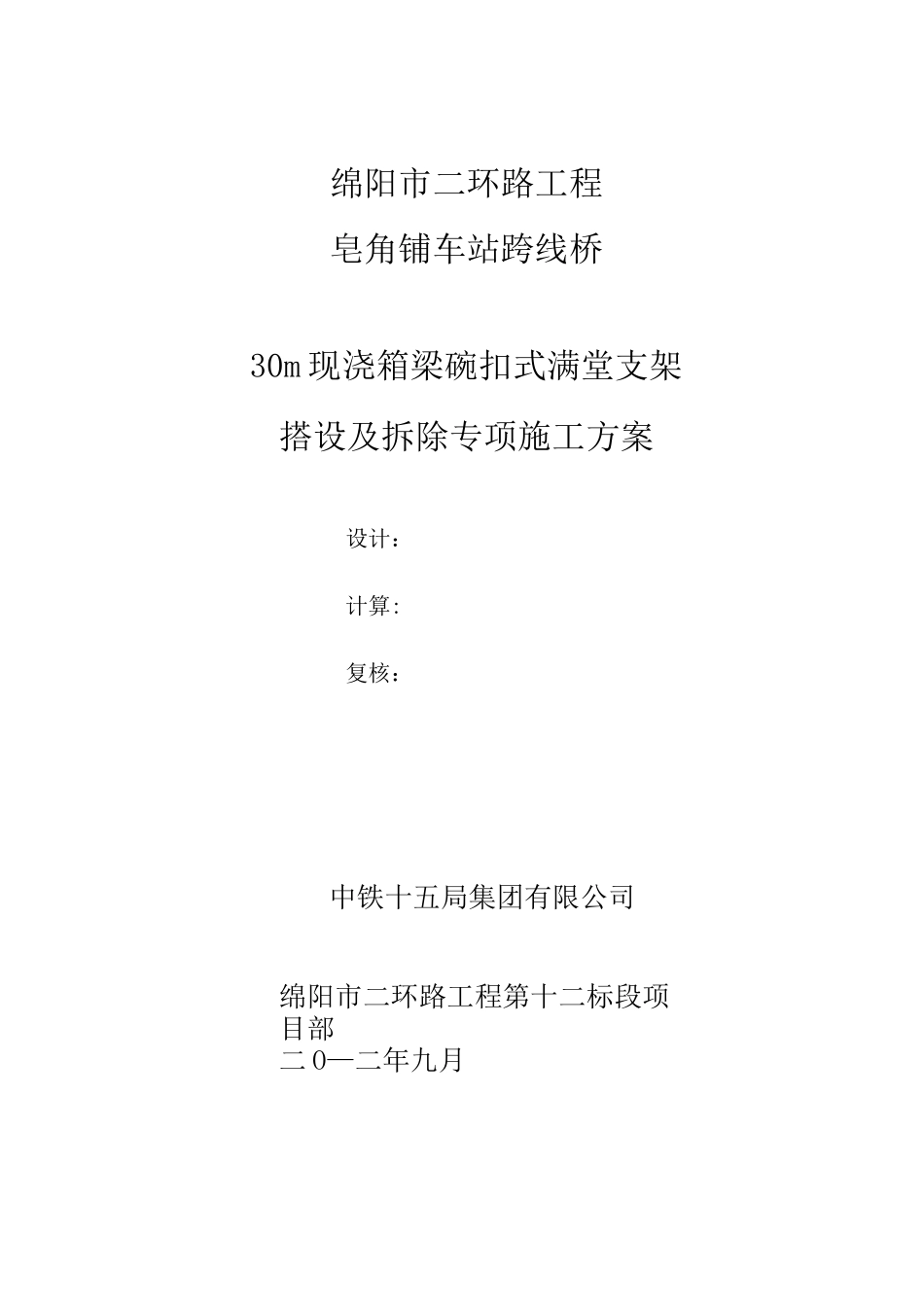

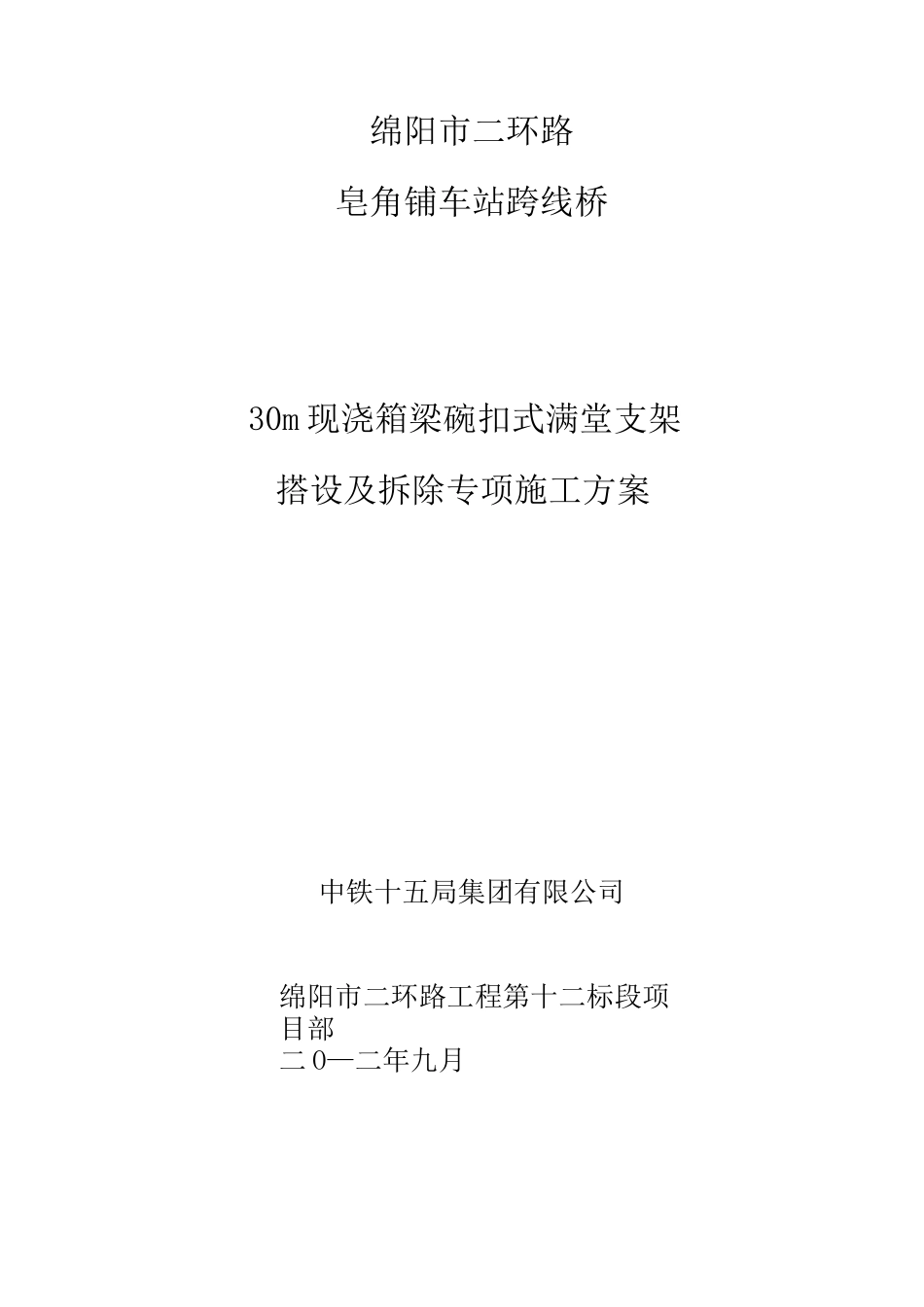

绵阳市二环路工程第十二标段项目部二O—二年九月绵阳市二环路皂角铺车站跨线桥30m现浇箱梁碗扣式满堂支架搭设及拆除专项施工方案中铁十五局集团有限公司绵阳市二环路工程第十二标段项目部二O—二年九月绵阳市二环路工程皂角铺车站跨线桥30m现浇箱梁碗扣式满堂支架搭设及拆除专项施工方案设计：计算:复核：中铁十五局集团有限公司一....................................................................编制依据4二....................................................................工程概况42.1梁体构造42.2结构标准52.3技术标准5三.支架结构设计23.1扣件钢管脚手架的材质要求23.2支架构件23.3支架布置2四....................................................................支架搭设与预压64.1支架搭设材料要求64.2搭设工艺流程74.3支架搭设74.4安装上下人行步梯74.5支架施工要求74.6搭设注意事项104.7支架预压12五....................................................................支架结构检算12六....................................................................支架拆除126.1拆除顺序126.2施工安全注意事项14七....................................................................安全施工147.1安全目标157.2安全施工措施15八．文明施工158.1文明施工目标158.2文明施工措施15附件1：现浇箱梁满堂支架受力检算15附件2：现浇箱梁满堂支架设计图15皂角铺车站跨线桥30m现浇箱梁碗扣式满堂支架搭设及拆除施工专项方案一.编制依据1.1建筑施工碗扣式脚手架安全技术规范》JGJ166-20081.2《城市桥梁工程施工与质量验收规范》(CJJ2-2008)。1.3绵阳市二环路工程第十二标段《施工图》与其它设计、地质资料。1.4我单位现有的施工技术力量及以往的类似施工经验。二.工程概况皂角铺车站跨线桥位于绵阳市中心城区西南侧，属新皂镇辖区。桥梁所在路段呈东南——西北走向，皂角铺车站跨线立交桥起点里程为K21+839.55,终点里程为K22+439.146,全长599.596m；于二环路里程K21+977.739处夸越宝成铁路左线。皂角铺车站跨线桥第一跨为一孔30m箱梁，桥梁单幅宽16.5m,梁长30m。位于皂角铺车站跨线桥0#-1#墩。2.1梁体构造箱梁为单箱三室直腹板断面,等高度,变截面结构,梁顶宽度为16.5m,箱梁根部12.1m,梁高为2.0m,箱梁底板下缘为直线。箱梁两头端部1.2m为实心段，距梁端1.7m处底板厚40cm、顶板厚35cm,跨中22.92m长梁段底板厚20cm、顶板厚25伽。主梁悬臂为2.2米翼缘外侧厚15厘米,根部为55厘米,采用折线变化。翼缘厚度在端横梁设置伸缩缝处统一加厚至45厘米。箱梁中设置两块45厘米厚中隔横板。箱梁横桥向底板保持水平,顶板横坡由腹板高度的变化形成。图1跨中处典型断面2.2技术标准桥梁设计载荷：汽车荷载：公路--I级；桥梁安全等级：一级；桥梁结构设计基准年限：100年；道路等级：快速路；设计行车速度：80km/h；抗震：桥梁设防强度：7度;桥面纵坡：1.99%；桥面横坡：1.5%；桥梁全宽：35m,（计入加中央分隔带）单幅桥宽16.5m。三.支架结构设计3.1扣件钢管脚手架的材质要求⑴钢管采用夕卜径48mm,壁厚35mm焊接钢管，其质量符合先行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。（2）扣件采用可锻铸铁制造的扣件，其材质应符合先行国家标准《钢管脚手架扣件》）（GB15831）的规定。（3）脚手架下，立杆使用底座垫木尺寸为:400cmX20cmX5cm；3.2支架构件满堂支架主体构件包括:纵向水平杆、横向水平杆、立杆、顶托、底座、剪刀撑等3.3支架布置根据桥梁设计高度和承重要求，根据梁体混凝土的自重荷载，考虑施工荷载以及其它荷载的影响，预留足够的施工安全储备，进行现浇梁支架的检算（检算资料详见满堂支架设计计算书）。现浇支架自下而上由钢管立柱，分配梁、模板肋及底模、侧模、内模、防护栏及施工平台等组成。满堂支架采用①4863.5小钢管，碗扣连接。钢管纵向间距均为0.6m,横向布置方式:0.9mX3（冀板）+0.6mX22（底板）+0.9mX3冀板），即横向29列。。钢管竖向步距为0.6m,为确保支架的整体稳定性，立杆与水平杆之间用剪刀撑进行联结。立杆底部、顶部设置顶托以便调整标高，...
