雨水情监测系统VIP免费

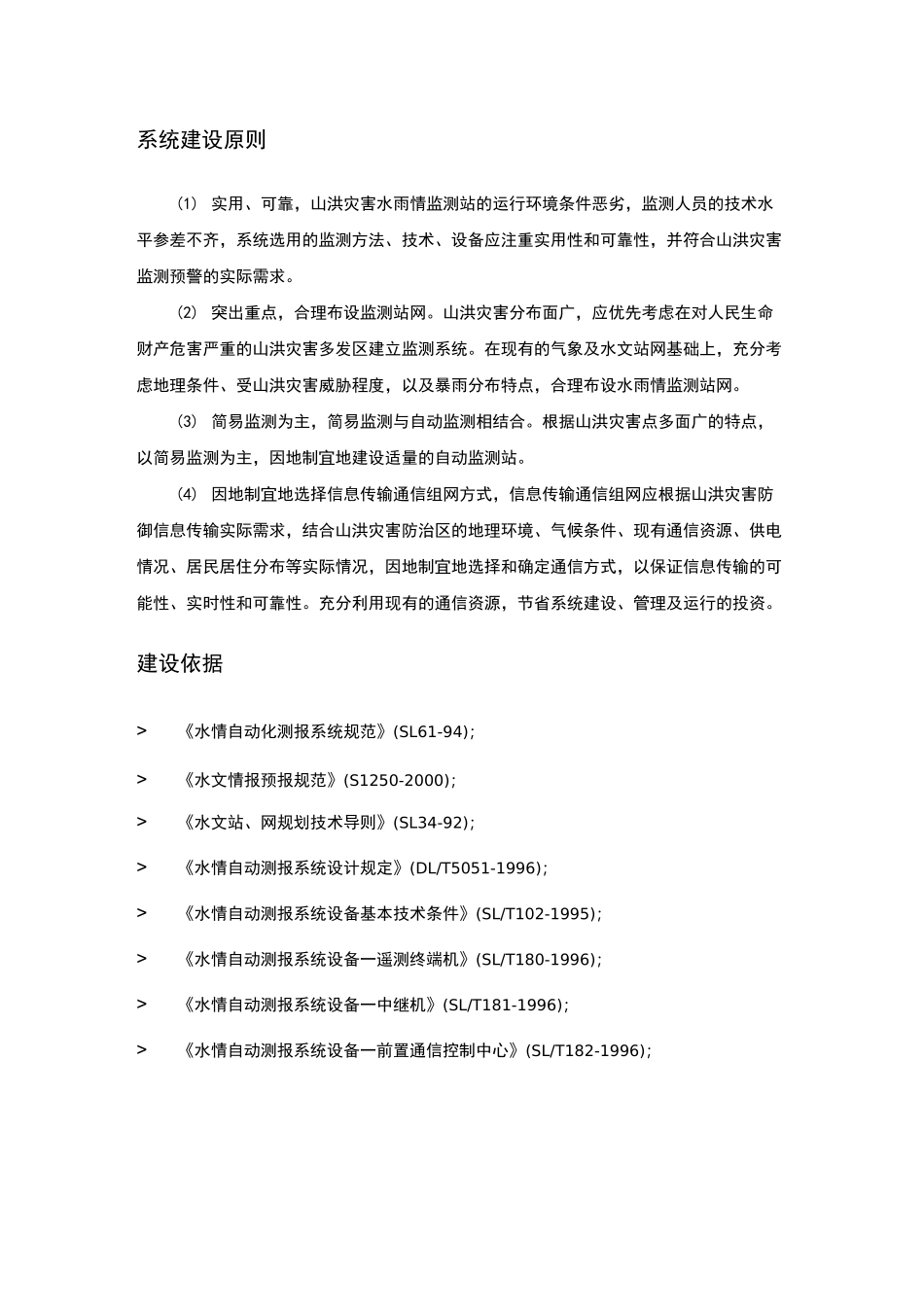

系统建设原则(1)实用、可靠，山洪灾害水雨情监测站的运行环境条件恶劣，监测人员的技术水平参差不齐，系统选用的监测方法、技术、设备应注重实用性和可靠性，并符合山洪灾害监测预警的实际需求。(2)突出重点，合理布设监测站网。山洪灾害分布面广，应优先考虑在对人民生命财产危害严重的山洪灾害多发区建立监测系统。在现有的气象及水文站网基础上，充分考虑地理条件、受山洪灾害威胁程度，以及暴雨分布特点，合理布设水雨情监测站网。(3)简易监测为主，简易监测与自动监测相结合。根据山洪灾害点多面广的特点，以简易监测为主，因地制宜地建设适量的自动监测站。(4)因地制宜地选择信息传输通信组网方式，信息传输通信组网应根据山洪灾害防御信息传输实际需求，结合山洪灾害防治区的地理环境、气候条件、现有通信资源、供电情况、居民居住分布等实际情况，因地制宜地选择和确定通信方式，以保证信息传输的可能性、实时性和可靠性。充分利用现有的通信资源，节省系统建设、管理及运行的投资。建设依据>《水情自动化测报系统规范》(SL61-94)；>《水文情报预报规范》(S1250-2000)；>《水文站、网规划技术导则》(SL34-92)；>《水情自动测报系统设计规定》(DL/T5051-1996)；>《水情自动测报系统设备基本技术条件》(SL/T102-1995)；>《水情自动测报系统设备一遥测终端机》(SL/T180-1996)；>《水情自动测报系统设备一中继机》(SL/T181-1996)；>《水情自动测报系统设备一前置通信控制中心》(SL/T182-1996)；B混凝土基设备安装调试1）自动雨量站的安装调试快速安装安装一体化支架打开一体化支架包装箱，取出一体化支架，放置在事先预埋的混凝土基桩上，拧紧四个平垫、弹垫、螺母固定于基座上即可，如图：安装终端机打开终端机箱，取出终端机。用十字螺丝刀拧开固定终端机箱盖四周的4个螺钉，向上提起终端机箱盖，用螺栓、垫片从终端机内部向下穿过4个底板固定孔，用螺母进行第一次固定，然后将终端机底板上边4个螺栓长出的部分插入一体化支架的法兰盘上，用螺母将终端机与法兰盘拧紧固定，在将终端机箱盖盖回原处并用4个螺钉拧紧固定。机箱底板固定与一体化支架实际效果图：一体化支架法兰盘I土基M16螺母、M16预埋螺栓：M16X150,螺纹长70mmBB安装雨量计从雨量计箱中取出雨量计，拧开桶身上的3个内六角螺母，然后向上提起桶身，将桶身先放置一边。将终端机顶部引出的雨量线从雨量筒底部的电缆护套穿入雨量筒内部，并用螺丝刀将雨量线的地线接入接线座的公用地线端子，然后将信号线接入信号线端子，将2个端子拧紧。将雨量筒的三个地脚，放入终端机顶部的三个底脚螺栓中，用螺母固定，拧紧，最后将雨量筒底座下多余的雨量线用尼龙扎带绑在底脚上。上述工作完成后，调试雨量筒水平，然后将雨量筒盖上，用内六角螺母拧紧。测试安装测试：安装完毕后用标准量杯向雨量计注入10mm水，查询数据中心是否收到等量的雨量数据，以检查安装质量。安装整体结构图雨量计D：太阳能板雨量站设备箱固定M16平一体化支架法兰盘混凝土基桩M16螺母、垫、M16弹垫M10螺母设备箱地板平垫（内径14mm/外径34mm）M10螺母预埋螺栓：M16x150，螺纹长70mm混凝土基桩雨量计地脚M8螺母8mm弹簧垫8mm平垫mm-」i数据采集设备箱一体化支架（0160mm）安装完毕后实际效果如下图所示:1、现场调研2、安装喇叭芯3、安装固定喇叭4、固定喇叭信号线5、安装预警广播主机6、设置预警广播7、预警广播与喇叭连接8、安装检测9、设备调试10、试运行11、现场培训12、安装结束3）自动雨量水位站的安装调试自动雨量水位站由自动雨量站和水位站组成。水位站和自动雨量站之间采用有线或者无线方式传输数据，然后通过GPRS方式上传数据。安装时应注意：安装应垂直于水，避免安装于距测量物体表面距离小于盲区距离，应考虑避开阻挡物质，减少测量误差为保证站内设施、仪器设备的正常运行，就要求有相应的防雷避雷措施。根据监测站的安装特点，需对室外、室内的仪器设备分别进行防雷避雷保护，如在室外的仪器设备附近架设避雷针（网、线）、引下线与地网，组成防直接雷系统，防止直接雷击；对室内的仪器设备的各种通道的线路进行屏蔽与过流、过压保护，并...
