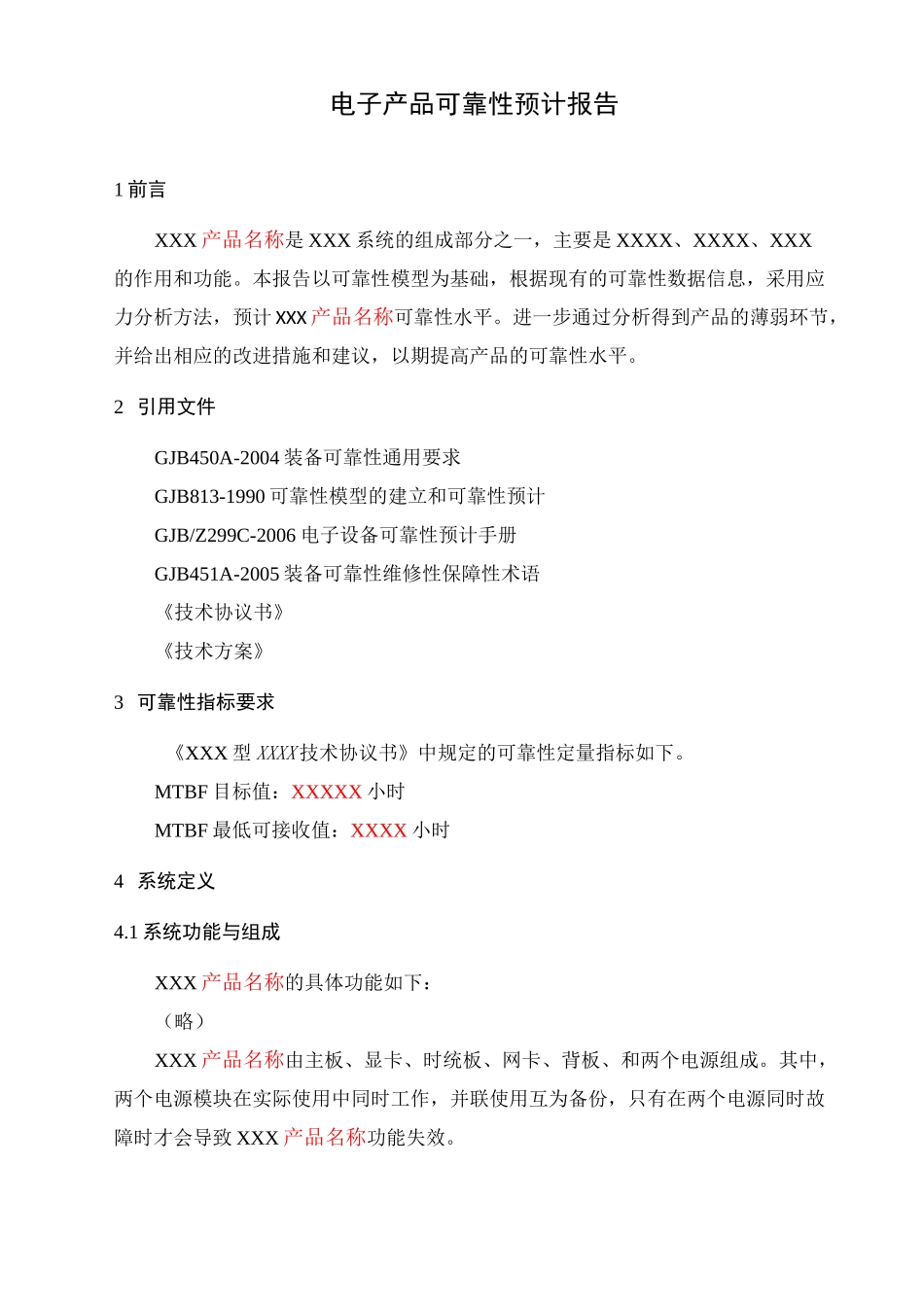

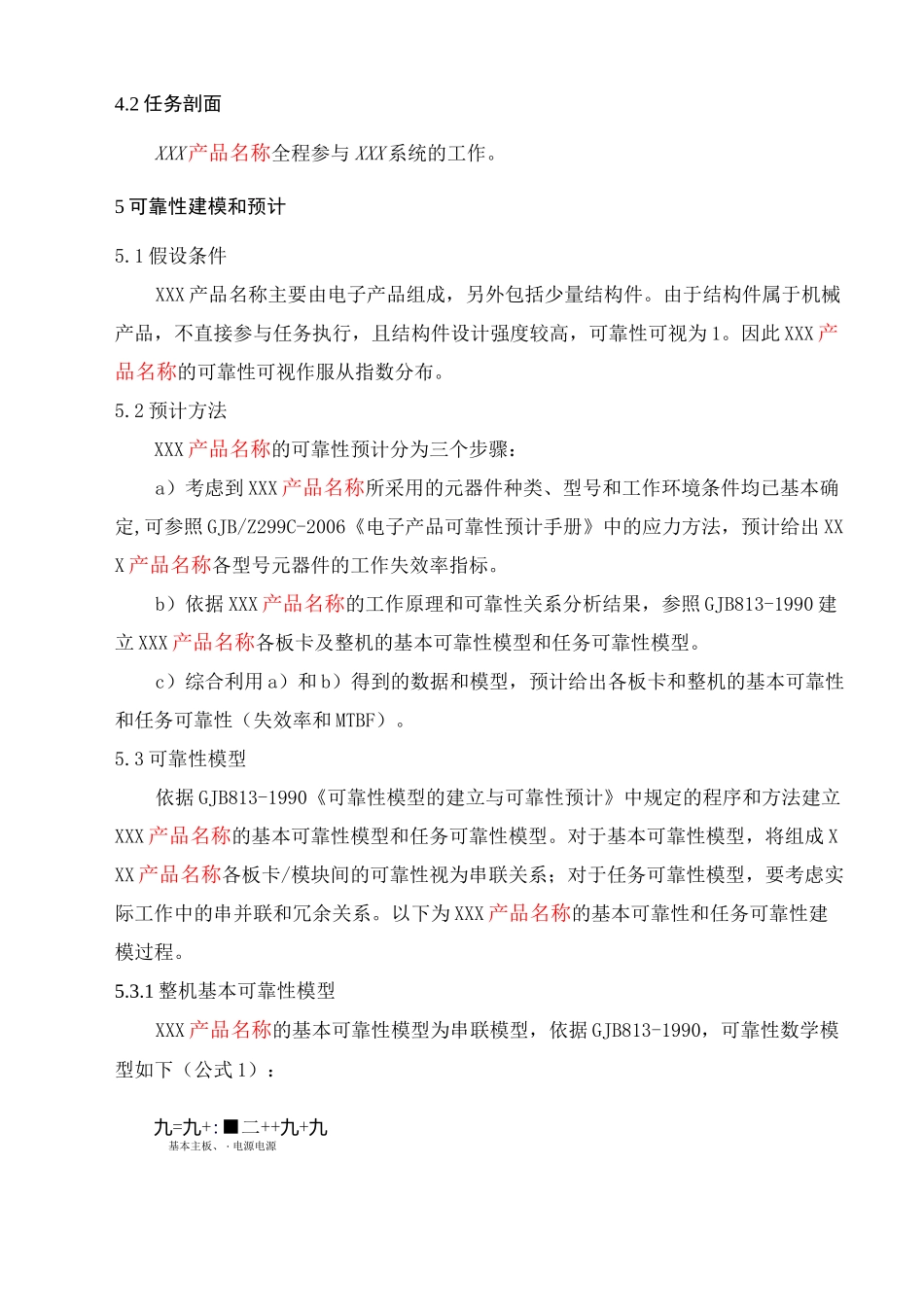

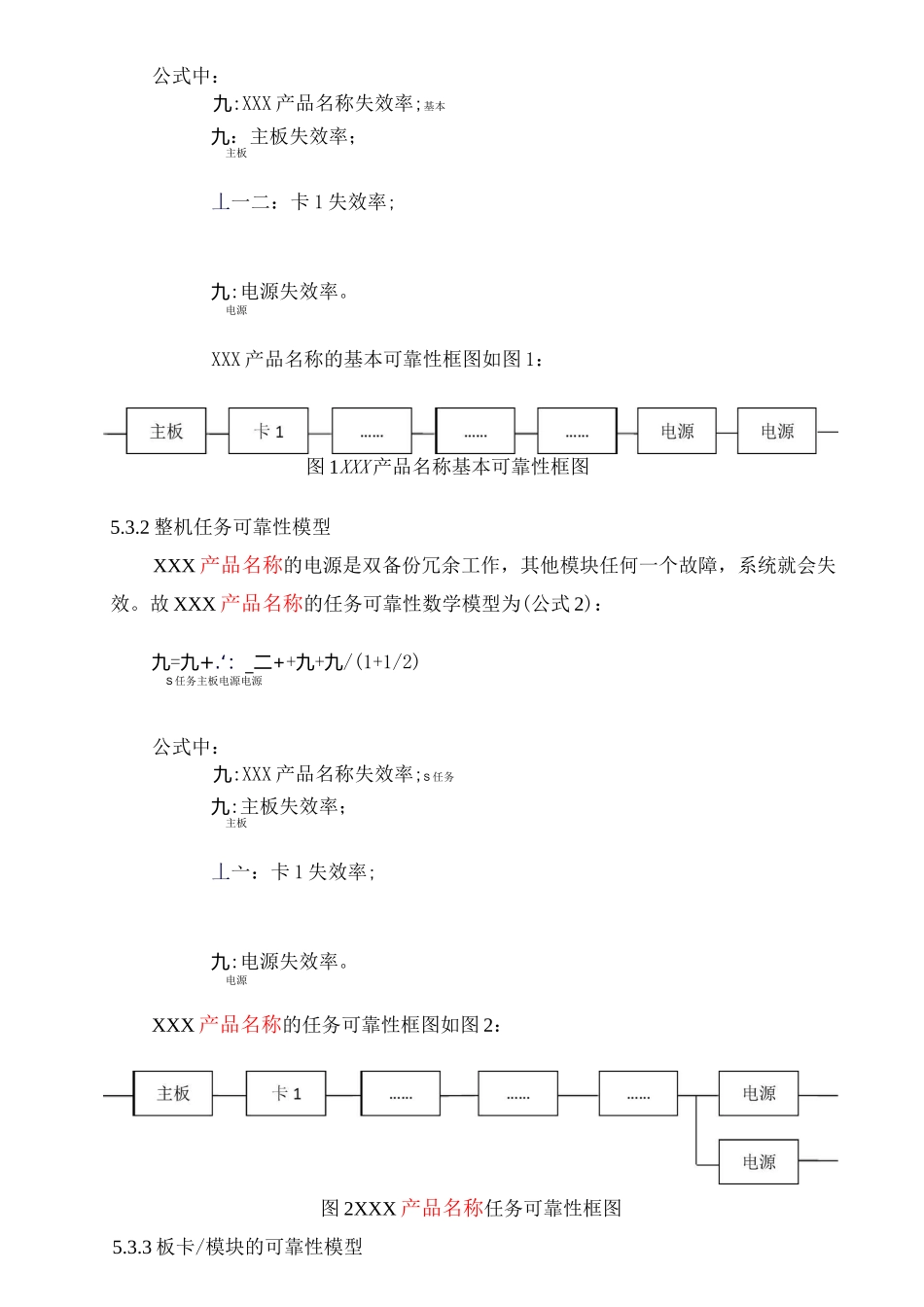

电子产品可靠性预计报告1前言XXX产品名称是XXX系统的组成部分之一，主要是XXXX、XXXX、XXX的作用和功能。本报告以可靠性模型为基础，根据现有的可靠性数据信息，采用应力分析方法，预计XXX产品名称可靠性水平。进一步通过分析得到产品的薄弱环节，并给出相应的改进措施和建议，以期提高产品的可靠性水平。2引用文件GJB450A-2004装备可靠性通用要求GJB813-1990可靠性模型的建立和可靠性预计GJB/Z299C-2006电子设备可靠性预计手册GJB451A-2005装备可靠性维修性保障性术语《技术协议书》《技术方案》3可靠性指标要求《XXX型XXXX技术协议书》中规定的可靠性定量指标如下。MTBF目标值：XXXXX小时MTBF最低可接收值：XXXX小时4系统定义4.1系统功能与组成XXX产品名称的具体功能如下：（略）XXX产品名称由主板、显卡、时统板、网卡、背板、和两个电源组成。其中，两个电源模块在实际使用中同时工作，并联使用互为备份，只有在两个电源同时故障时才会导致XXX产品名称功能失效。4.2任务剖面XXX产品名称全程参与XXX系统的工作。5可靠性建模和预计5.1假设条件XXX产品名称主要由电子产品组成，另外包括少量结构件。由于结构件属于机械产品，不直接参与任务执行，且结构件设计强度较高，可靠性可视为1。因此XXX产品名称的可靠性可视作服从指数分布。5.2预计方法XXX产品名称的可靠性预计分为三个步骤：a）考虑到XXX产品名称所采用的元器件种类、型号和工作环境条件均已基本确定,可参照GJB/Z299C-2006《电子产品可靠性预计手册》中的应力方法，预计给出XXX产品名称各型号元器件的工作失效率指标。b）依据XXX产品名称的工作原理和可靠性关系分析结果，参照GJB813-1990建立XXX产品名称各板卡及整机的基本可靠性模型和任务可靠性模型。c）综合利用a）和b）得到的数据和模型，预计给出各板卡和整机的基本可靠性和任务可靠性（失效率和MTBF）。5.3可靠性模型依据GJB813-1990《可靠性模型的建立与可靠性预计》中规定的程序和方法建立XXX产品名称的基本可靠性模型和任务可靠性模型。对于基本可靠性模型，将组成XXX产品名称各板卡/模块间的可靠性视为串联关系；对于任务可靠性模型，要考虑实际工作中的串并联和冗余关系。以下为XXX产品名称的基本可靠性和任务可靠性建模过程。5.3.1整机基本可靠性模型XXX产品名称的基本可靠性模型为串联模型，依据GJB813-1990，可靠性数学模型如下（公式1）：九=九+:■二++九+九基本主板、・电源电源公式中：九:XXX产品名称失效率;基本九：主板失效率；主板丄一二：卡1失效率;九:电源失效率。电源XXX产品名称的基本可靠性框图如图1：图1XXX产品名称基本可靠性框图5.3.2整机任务可靠性模型XXX产品名称的电源是双备份冗余工作，其他模块任何一个故障，系统就会失效。故XXX产品名称的任务可靠性数学模型为(公式2)：九=九+.‘：_二++九+九/(1+1/2)S任务主板电源电源公式中：九:XXX产品名称失效率;S任务九:主板失效率；主板丄亠：卡1失效率;九:电源失效率。电源XXX产品名称的任务可靠性框图如图2：图2XXX产品名称任务可靠性框图5.3.3板卡/模块的可靠性模型通过对各板卡电路功能原理分析可知，各板卡中的元器件的可靠性关系为串联关系，即任何一个元器件的失效都会导致该板卡故障。因此，板卡中各元器件之间的可靠性关系为串联关系，板卡失效率为板块中所由元器件失效率之和。同时，板卡的基本可靠性模型与任务可靠性模型相同。如果某板卡中的元器件数量为n用九九……九表示第1〜n个元器件的工作失12n效率，则该板卡的可靠性框图和数学模型为：元器件1元器件2元器件3元器件n图3板卡可靠性框图板卡的可靠性数学模型为（公式3）：九二九+九+九+九+九板卡1234n5.3.4元器件失效率预计用于预计元器件可靠性的相关信息分为两大类：a）元器件基本信息：包括质量等级、类型和参数及工艺特性信息：此类信息参考元器件使用规格说明书；b）元器件实际使用信息：包括工作温度、工作电应力等，来自于主板电路设计,和实际加电工作中的测量数据。利用上述两类信息，查GJB/Z299C即可得到所有元器件的失效率值。6可靠性预计结果6.1元器件失效率预计利用5.3.4节的方法获取各板卡中元器件的相关信息，...
