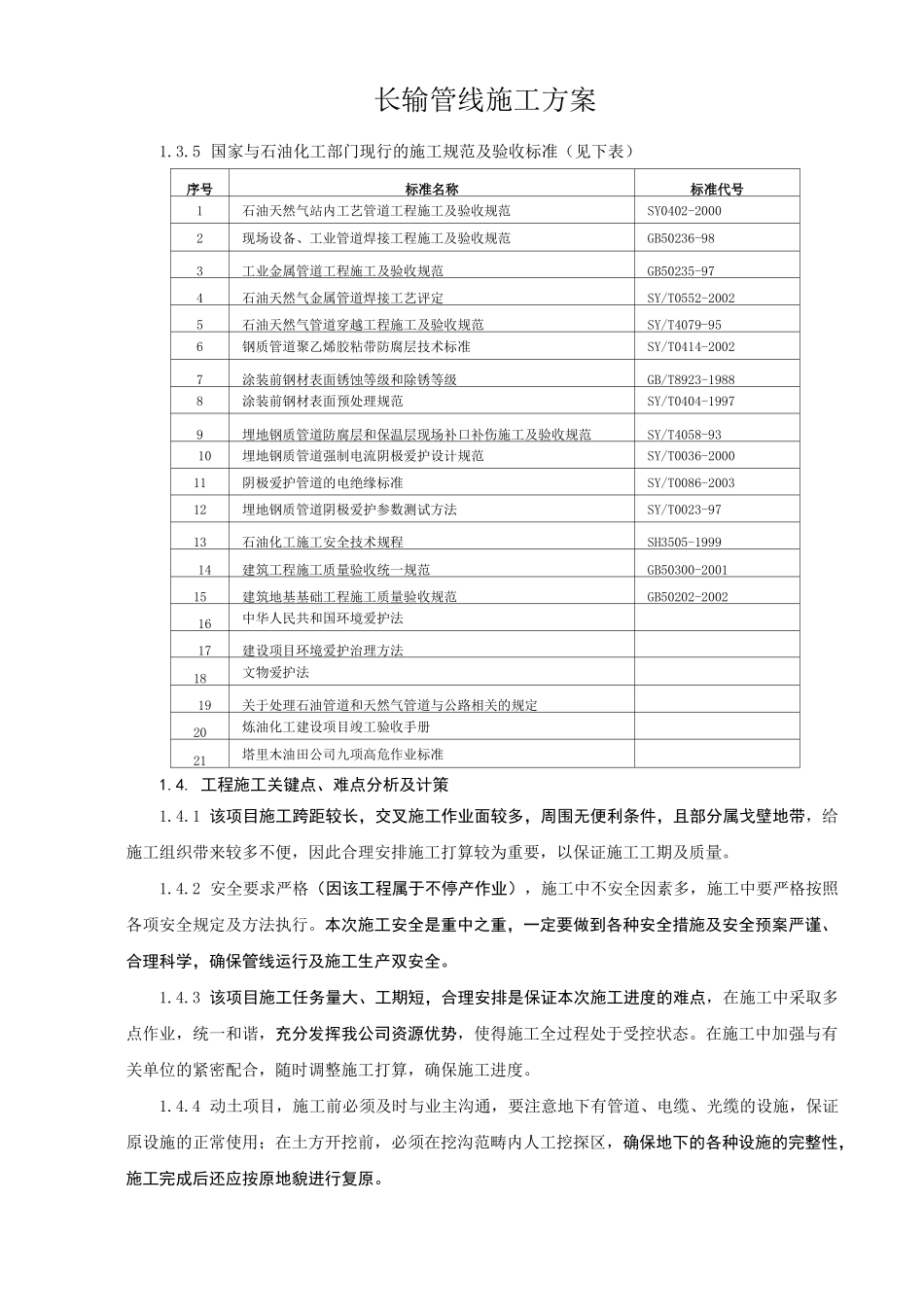

长输管线施工方案1.3.5国家与石油化工部门现行的施工规范及验收标准（见下表）序号标准名称标准代号1石油天然气站内工艺管道工程施工及验收规范SY0402-20002现场设备、工业管道焊接工程施工及验收规范GB50236-983工业金属管道工程施工及验收规范GB50235-974石油天然气金属管道焊接工艺评定SY/T0552-20025石油天然气管道穿越工程施工及验收规范SY/T4079-956钢质管道聚乙烯胶粘带防腐层技术标准SY/T0414-20027涂装前钢材表面锈蚀等级和除锈等级GB/T8923-19888涂装前钢材表面预处理规范SY/T0404-19979埋地钢质管道防腐层和保温层现场补口补伤施工及验收规范SY/T4058-9310埋地钢质管道强制电流阴极爱护设计规范SY/T0036-200011阴极爱护管道的电绝缘标准SY/T0086-200312埋地钢质管道阴极爱护参数测试方法SY/T0023-9713石油化工施工安全技术规程SH3505-199914建筑工程施工质量验收统一规范GB50300-200115建筑地基基础工程施工质量验收规范GB50202-200216中华人民共和国环境爱护法17建设项目环境爱护治理方法18文物爱护法19关于处理石油管道和天然气管道与公路相关的规定20炼油化工建设项目竣工验收手册21塔里木油田公司九项高危作业标准1.4.工程施工关键点、难点分析及计策1.4.1该项目施工跨距较长，交叉施工作业面较多，周围无便利条件，且部分属戈壁地带，给施工组织带来较多不便，因此合理安排施工打算较为重要，以保证施工工期及质量。1.4.2安全要求严格（因该工程属于不停产作业），施工中不安全因素多，施工中要严格按照各项安全规定及方法执行。本次施工安全是重中之重，一定要做到各种安全措施及安全预案严谨、合理科学，确保管线运行及施工生产双安全。1.4.3该项目施工任务量大、工期短，合理安排是保证本次施工进度的难点，在施工中采取多点作业，统一和谐，充分发挥我公司资源优势，使得施工全过程处于受控状态。在施工中加强与有关单位的紧密配合，随时调整施工打算，确保施工进度。1.4.4动土项目，施工前必须及时与业主沟通，要注意地下有管道、电缆、光缆的设施，保证原设施的正常使用；在土方开挖前，必须在挖沟范畴内人工挖探区，确保地下的各种设施的完整性，施工完成后还应按原地貌进行复原。1.4.5依照该项目特性，点多面广，施工作业面过散的具体情形，在施工预备时期，一定做好施工的预备各项工作，以保证工程的顺利进行1.5.单位、分部、分项工程划分单位工程、分部工程、分项工程划分一览表单位工程名称分部工程名称分项工程名称站外管道工程输气管道工程管沟开挖分项工程管道组对分项工程管道焊接分项工程加强级聚乙烯结构防腐层及补口分项工程管道下沟回填分项工程回填、护坡分项工程管道穿越分项工程管道试压、吹扫、置换分项工程外加阴极爱护分项工程站内安装工程管道安装工程管件、阀门检验及加工分项工程管道组对检验及加工分项工程管道焊接检验及加工分项工程管道安装检验及加工分项工程土建工程地基及基础工程挖填土方、场地平坦分项工程砌筑分项工程现浇砼模板分项工程•钢筋绑扎分项工程•现浇砼基础分项工程钢结构工程钢结构制作分项工程钢结构安装分项工程钢结构防腐分项工程第五章要紧分项工程施工技术方案5.1施工重要工序操纵措施5.1.1工程难点地段及专门地段的施工要求本次更换管线在牙哈作业区至牙哈装车站之间，地理位置社会依靠较差、施工环境较为恶劣，关于管道通过的难点和专门地段，在施工前制定详细的施工方案，保证管道的铺设安全。①在测量放线时，准确记录沿线的地势地貌特点，并采纳数码相机或摄像机将典型的地貌拍照记录，依照现场情形编制具体的施工方案。②在大开挖土方时，依照设计和现场实际情形，采纳现场先预制后开挖的方法，以保证管道的安全和加快道路临时道路的修建，保证施工的正常运行。③在阴极爱护系统施工时一定选用成熟的施工队伍，确保各项工序一次成功，并及时进行跟踪。④光管的防腐选择外协，依照防腐标准严格进行质量验收。同时制定严格的批量交货打算，确保管道施工需求。5.1.2管道补口、补伤质量操纵管道补口补伤的质量直截了当关系到管道在运行过程中的抗腐蚀能力，也是关系到管道运行寿命的重要工序，我们将从...
