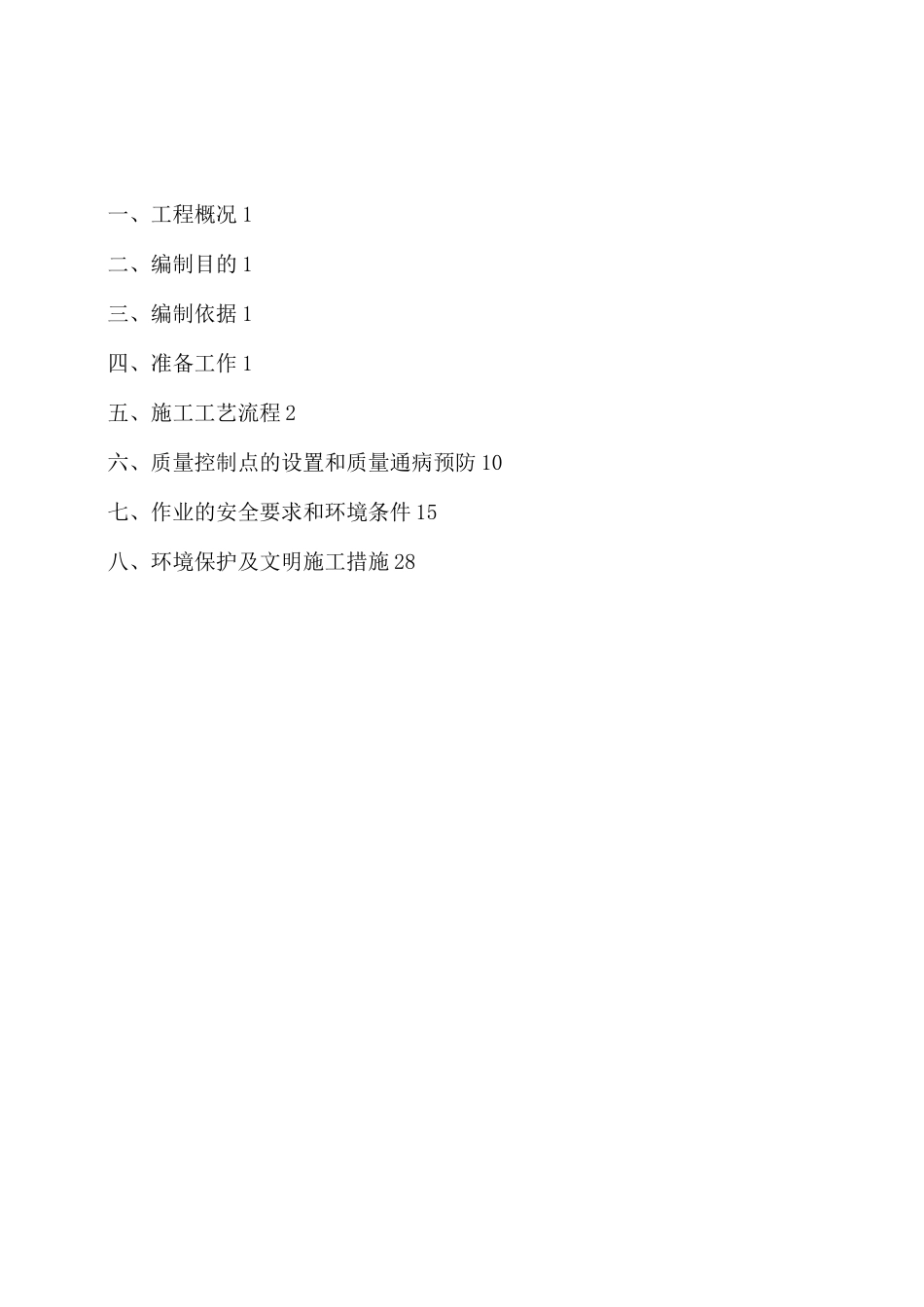

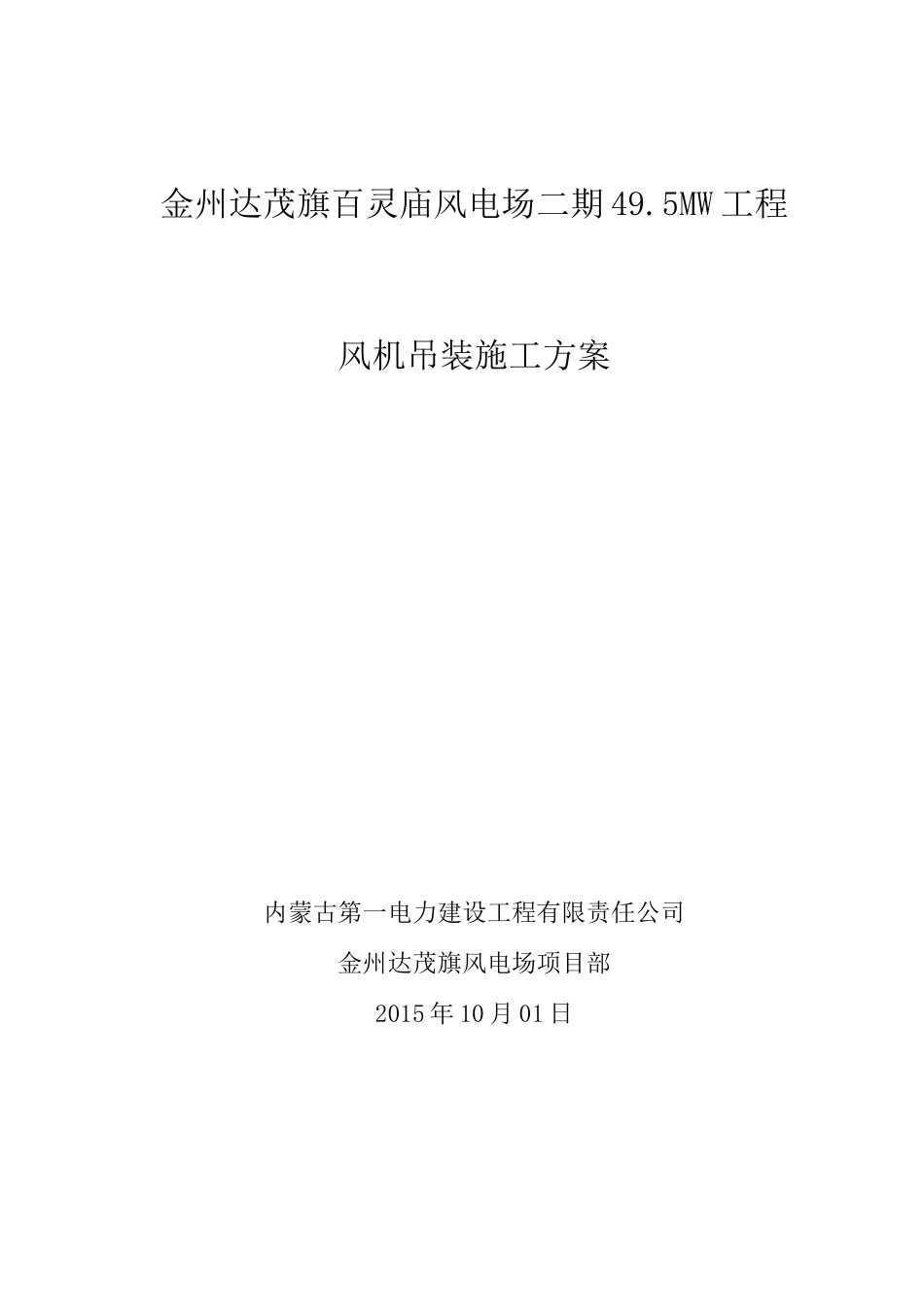

金州达茂旗百灵庙风电场二期49.5MW工程风机吊装施工方案内蒙古第一电力建设工程有限责任公司金州达茂旗风电场项目部2015年10月01日一、工程概况1二、编制目的1三、编制依据1四、准备工作1五、施工工艺流程2六、质量控制点的设置和质量通病预防10七、作业的安全要求和环境条件15八、环境保护及文明施工措施28一、工程概况新建25台单机容量为2000kW、型号为W2000风力发电机组及配套的箱式变压器、集电线路工程。工程名称：金州达茂旗百灵庙风电场二期49.5MW工程。工程所处地点：风电场处于达茂旗百灵庙镇东南方向约28km处。金州达茂旗百灵庙风电场二期49.5MW工程场址处于已建一期风电场场址南侧，紧邻一期风电场南边缘。工程规模和性质：49.5MW风场、35KV集电线路、升压站扩建。二、编制目的为了让风机发电机组吊装顺利进行，特编制此方案。三、编制依据3.1工程的设计文件、数据及施工图纸（含现场地形、地质、交通、气象等资料）3.2风机制造厂家提供的安装规定数据、施工方法、吊装手册。3.3国家及行业的技术规程、规范。《低速风力机安装规范》JB/T9740.4-1999；《风力发电机组装配和安装规范》GB/T19568-2004；《风力发电场安全规程》DL796-2012；四、准备工作4.1使用吊机根据施工现场的场地条件及施工工期的要求，我公司选择风机设备的吊装机具为：一台500t履带吊作为主力吊车，其它200t、70t、25t汽车吊作为辅助吊机，500t履带吊主要负责塔架、主机及叶片的吊装；其它的几台汽车吊作为辅助吊车，负责塔架的抬吊及叶片组件的组合和卸货。分两个工作面同时进行交叉作业以便提高安装速度确保工期正常实施。4.2道路及场地通往安装现场的道路及场地要清理平整，路面应适合运输卡车和主吊车的移动和停放。松软的土地上应铺设厚木板/钢板等，防止车辆下陷。在场地周围50mX50m范围内，不应该有高于场地地面1.5m以上的无法移动的物体。4.3吊装起吊先决条件基础验收合格；设备到货齐全；通过开箱验收合格（包括筒体、机舱、轮毂、叶片、筒体内盘柜、各种电缆、箱变、连接螺栓等）；安装所需的机工具准备完整。五、施工工艺流程底部平台支架、平台板、变频器、控制柜吊装第1、2、3段塔架吊装第4段塔架、机舱吊装叶片与轮毂组装|叶轮吊排放电缆机舱内外收安装验收5.1塔架安装（1）吊装机具配备及工具、辅助设备准备（2）塔筒安装时应注意事项塔筒安装时，各节塔架所有螺栓的螺纹与螺母配合部分及与螺母接触的垫片表面均涂二硫化钼，每一个螺栓及垫片的二硫化钼用量平均约15克。（3）塔架安装a清扫经过28天以上凝固的基础环内混凝土地面，并用锉刀修整基础环上法兰面毛刺，用水平仪或激光测平仪检查其水平度（Wlmm,否则要采取措施），基础法兰螺孔以外平面连续注射硅胶以防雨水进入塔架内，并在螺纹处涂二硫化钼。b将穿线电缆用的保护管截取合适长度,用平锉清除基础环上的接地连接座,用螺栓紧固四个接地扁钢。c在基础环内均放第一节塔架下法兰与基础环上法兰连接的螺栓、螺母和垫片、套筒2个、梅花扳手撬杠2把、硅胶枪及硅胶、二硫化钼、电动冲击扳手等。（4）变频柜和控制柜安装将电器柜支架吊入基础环内,使支架上的0位标记与基础环0标记对齐,用不锈钢垫片垫平支架。（5）将底平台板安装在电气柜支架上。（6）使用辅助吊将变频器柜吊至底部平台支架上方,由2名安装人员协助引导变频器准确定位,将其安放在底部平台上。（7）使用辅助吊将控制柜吊至底部平台支架上方,由2名安装人员协助引导控制柜准确定位，将其安放在底部平台上。如果机组塔底电气使用LB03A5100X型号变流器，即塔底电气使用三合一设计,则不需要吊装控制柜。（8）检查塔架在运输过程中是否有面漆损伤，必要时在清洗完工后补漆或采取必要措施；同时检查塔架及法兰是否有在运输过车中的损伤，做好记录并采取相应措施。（9）修正上下法兰平面毛刺。（10）在第一段塔架上平台上固定第一节塔架上法兰与第二节塔架下法兰连接的螺栓、螺母、垫片、50m电缆盘、10m插线板、硅胶、二硫化钼、套筒、冲击力矩扳手等。（11）上法兰吊具必须以主吊机吊钩与地面垂直轴对称固定在上法兰平面上。下法兰吊具必须使辅助吊机吊钩与地面垂直固定在下法...
