地形图测绘报告VIP免费

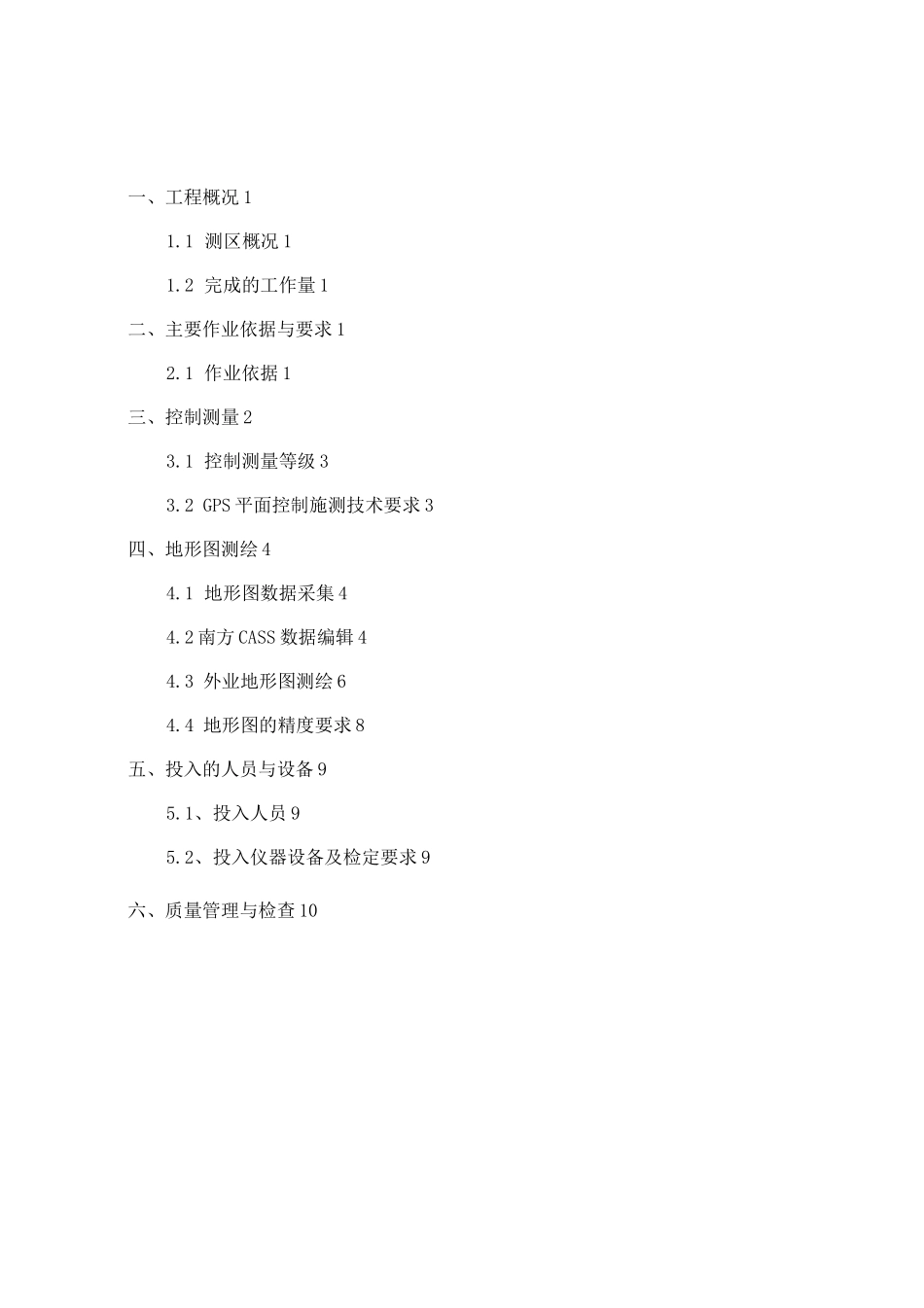

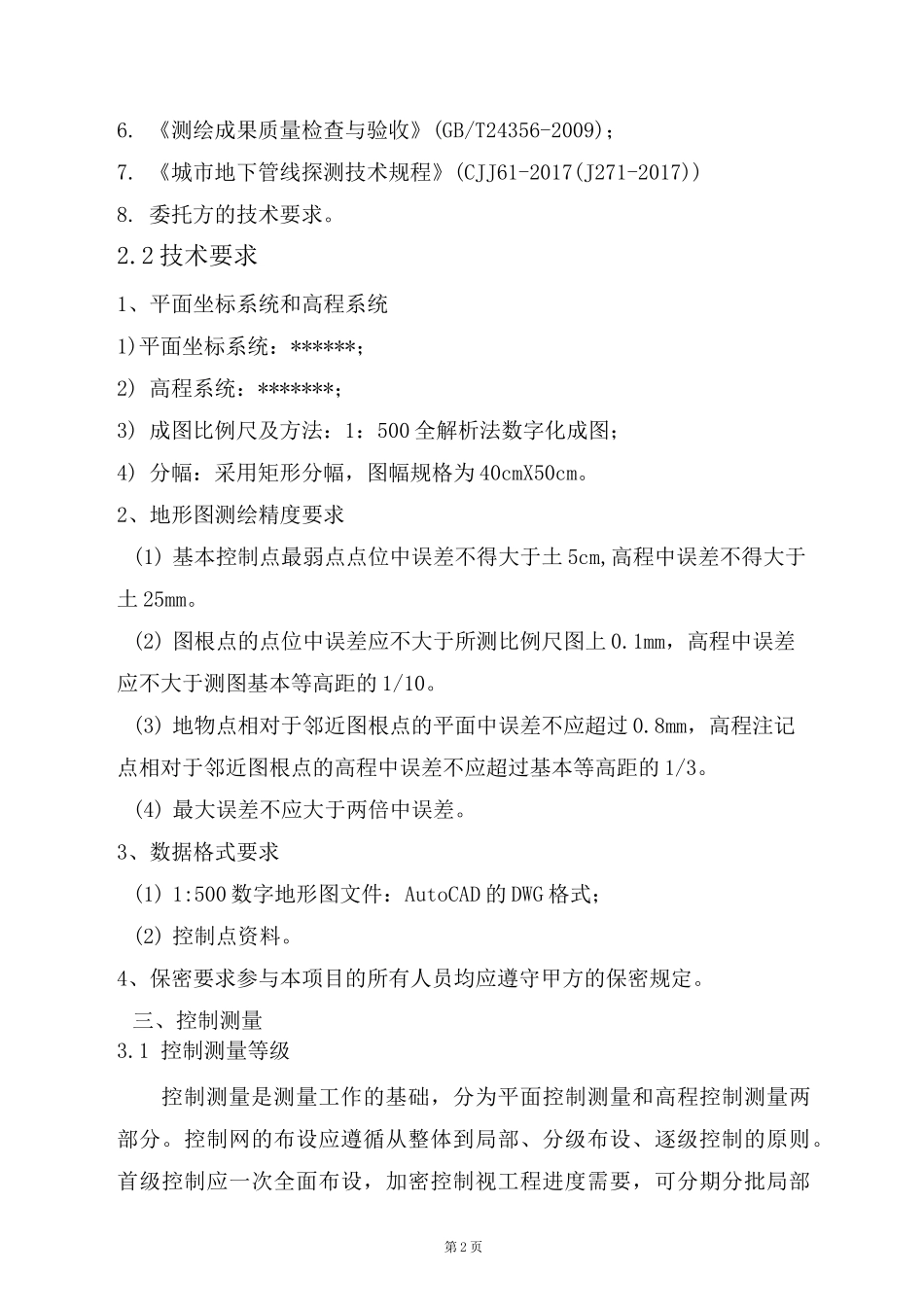

一、工程概况11.1测区概况11.2完成的工作量1二、主要作业依据与要求12.1作业依据1三、控制测量23.1控制测量等级33.2GPS平面控制施测技术要求3四、地形图测绘44.1地形图数据采集44.2南方CASS数据编辑44.3外业地形图测绘64.4地形图的精度要求8五、投入的人员与设备95.1、投入人员95.2、投入仪器设备及检定要求9六、质量管理与检查10第1页*********1:500地形图测量技术报告一、工程概况受*******的委托，******公司承担了“*********1:500地形图测量”的测绘任务。1.1测区概况该工程位于**********。该项目范围内地势落差大，地形起伏较大通视条件较差。场内以回填土、建筑垃圾为主。位置详见下图：图1位置示意图1.2完成的工作量我公司于****年***月**日进入测区开始作业至***年**月***日完成全部内外业工作，完成工作量如下：1）GPS控制点3个；如图2所示。****图2：控制点成果2）测绘1：500地形图面积****平方公里；如图3所示。图3：地形图成果二、主要作业依据与要求2.1作业依据1.《卫星定位城市测量规范》CJJ/T73-2010；2.《全球定位系统实时动态测量（RTK）技术规范》CH/T2009-2010；3.《城市测量规范》CJJ/T8-2011；4.《工程测量规范》(GB50026-2007)；5.国家基本比例尺地图图式第1部分《1:5001:10001:2000地形图图式》GB/T20257.1-2017；第2页6.《测绘成果质量检查与验收》(GB/T24356-2009)；7.《城市地下管线探测技术规程》(CJJ61-2017(J271-2017))8.委托方的技术要求。2.2技术要求1、平面坐标系统和高程系统1)平面坐标系统：******；2)高程系统：*******；3)成图比例尺及方法：1：500全解析法数字化成图；4)分幅：采用矩形分幅，图幅规格为40cmX50cm。2、地形图测绘精度要求(1)基本控制点最弱点点位中误差不得大于土5cm,高程中误差不得大于土25mm。(2)图根点的点位中误差应不大于所测比例尺图上0.1mm，高程中误差应不大于测图基本等高距的1/10。(3)地物点相对于邻近图根点的平面中误差不应超过0.8mm，高程注记点相对于邻近图根点的高程中误差不应超过基本等高距的1/3。(4)最大误差不应大于两倍中误差。3、数据格式要求(1)1:500数字地形图文件：AutoCAD的DWG格式；(2)控制点资料。4、保密要求参与本项目的所有人员均应遵守甲方的保密规定。三、控制测量3.1控制测量等级控制测量是测量工作的基础，分为平面控制测量和高程控制测量两部分。控制网的布设应遵循从整体到局部、分级布设、逐级控制的原则。首级控制应一次全面布设，加密控制视工程进度需要，可分期分批局部第3页布设。控制测量方法的选择应坚持实事求是、因地制宜的原则，做到技术先进、经济合理、确保质量、长期适用。因此，在确定控制测量等级时，既要考虑前瞻性，也要考虑科学性和实用性。根据本项目的实际情况，按照《城市测量规范》（CJJ8-99）的要求从方便测量工作开展及工期安排需要出发考虑，平面首级控制拟采用北京市CNSS网络RTK服务系统（GPS全球卫星定位系统）进行平面控制网施测、计算工作。根据现场实际情况及工作需要可在首级控制基础上，布设城市一级导线进行加密测量具体工作流程及技术要求如下：现场踏勘：熟悉本项目具体地理位置、交通及其周边状况；控制网布设：经过对测区进行现场实际踏勘后，并根据现场实际情况进行控制点布设。采用永久性观测标志（不锈钢标志），以便于长期保存、使用，同时绘制控制点点之记。导线点数量根据测区实际情况进行布设，满足测图工作需要。3.2GPS平面控制施测技术要求1.网形设计GPS网形图纸设计应遵循结构强、图形强度高的原则。2.踏勘选点GPS网形设计完成后，应进行现场踏勘选点。网点之间至少达到两两通视的要求，以有利于其他测量手段进行扩展与联测；点位基础应坚实稳定，易于长期保存并有利于安全作业；点位应便于安置接收设备和操作，视野开阔，卫星高度角应大于15，点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m；附近不应有强烈干扰接收卫星信号的物体。3.外业观测第4页拟使用2台经鉴定合格的动态GPS接收机进行观测（标称精度为5mm+lppmXD）,观测前制定详细的观测计划和人员、仪器时间...
