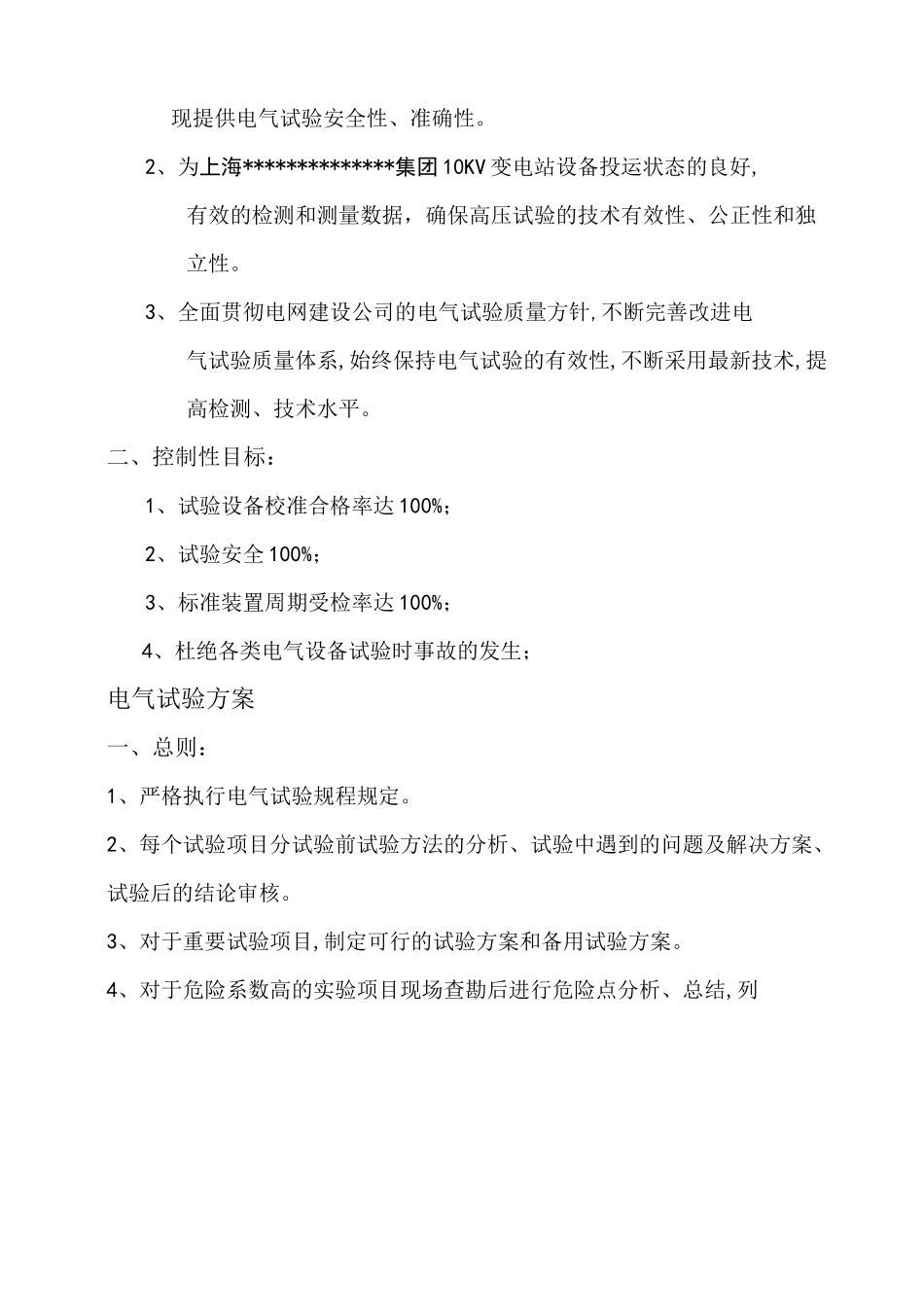

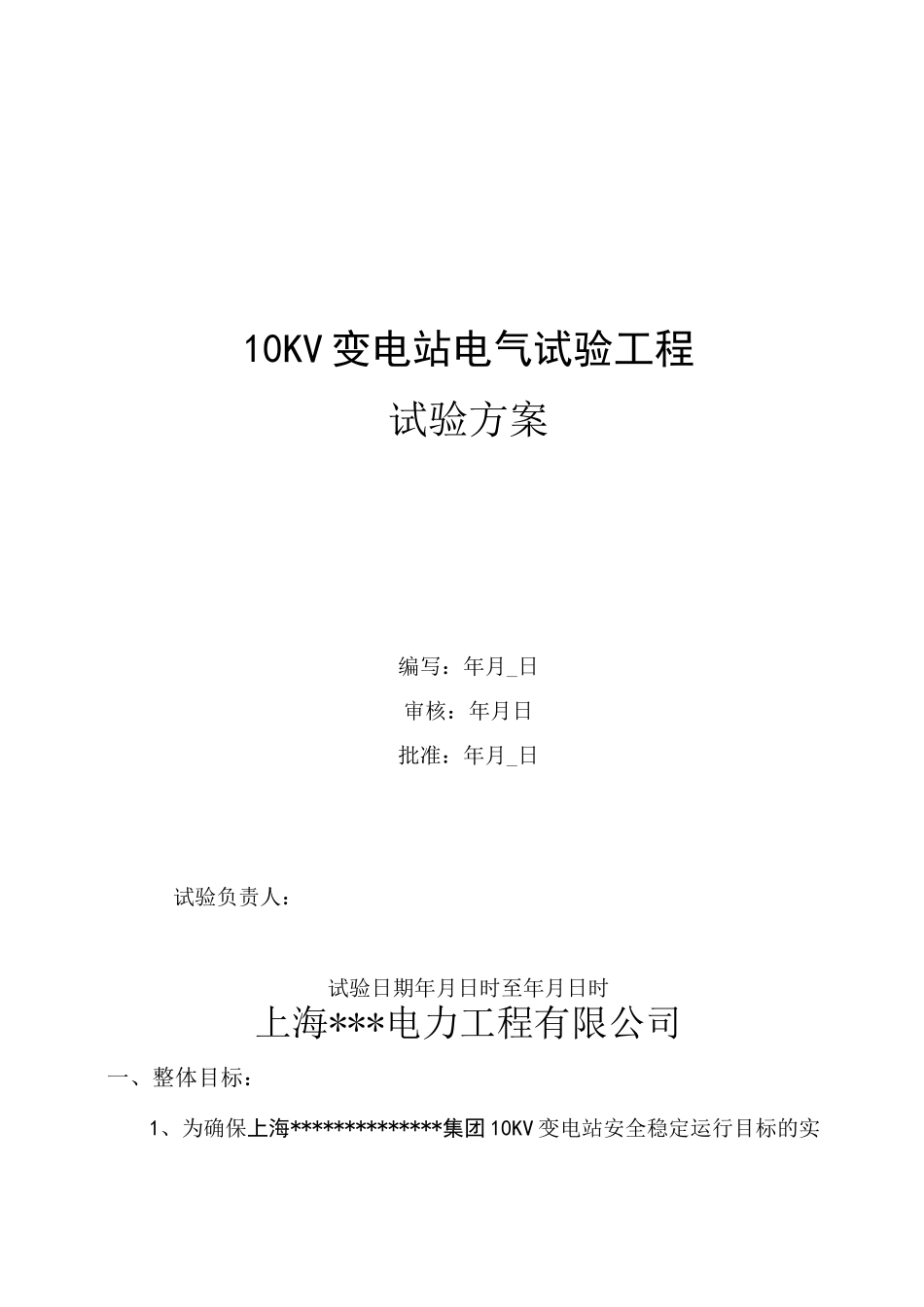

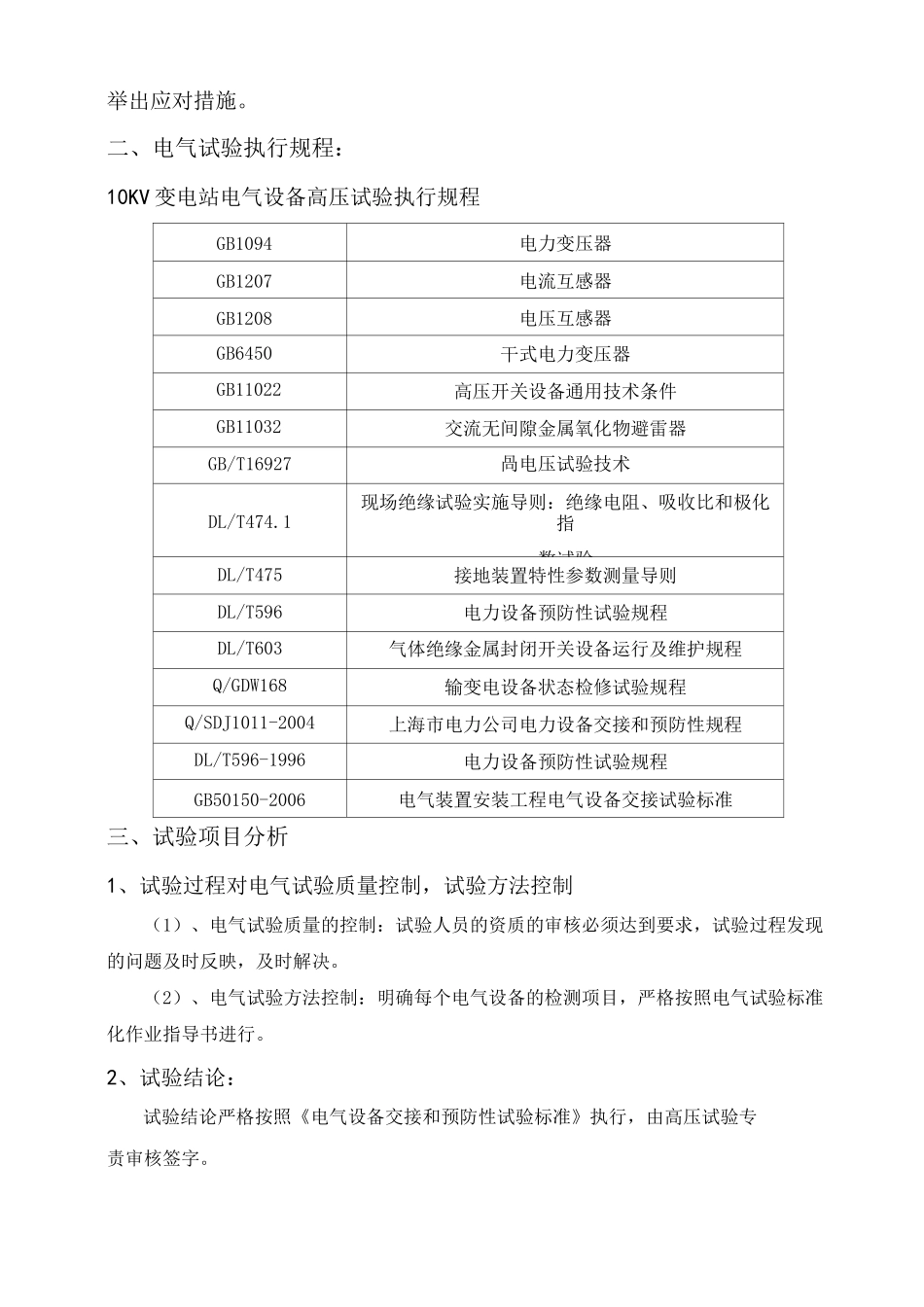

10KV变电站电气试验工程试验方案编写：年月_日审核：年月日批准：年月_日试验负责人：试验日期年月日时至年月日时上海***电力工程有限公司一、整体目标：1、为确保上海**************集团10KV变电站安全稳定运行目标的实现提供电气试验安全性、准确性。2、为上海**************集团10KV变电站设备投运状态的良好,有效的检测和测量数据，确保高压试验的技术有效性、公正性和独立性。3、全面贯彻电网建设公司的电气试验质量方针,不断完善改进电气试验质量体系,始终保持电气试验的有效性,不断采用最新技术,提高检测、技术水平。二、控制性目标：1、试验设备校准合格率达100%；2、试验安全100%；3、标准装置周期受检率达100%；4、杜绝各类电气设备试验时事故的发生；电气试验方案一、总则：1、严格执行电气试验规程规定。2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。3、对于重要试验项目,制定可行的试验方案和备用试验方案。4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结,列举出应对措施。二、电气试验执行规程：10KV变电站电气设备高压试验执行规程GB1094电力变压器GB1207电流互感器GB1208电压互感器GB6450干式电力变压器GB11022高压开关设备通用技术条件GB11032交流无间隙金属氧化物避雷器GB/T16927咼电压试验技术DL/T474.1现场绝缘试验实施导则：绝缘电阻、吸收比和极化指数试验DL/T475接地装置特性参数测量导则DL/T596电力设备预防性试验规程DL/T603气体绝缘金属封闭开关设备运行及维护规程Q/GDW168输变电设备状态检修试验规程Q/SDJ1011-2004上海市电力公司电力设备交接和预防性规程DL/T596-1996电力设备预防性试验规程GB50150-2006电气装置安装工程电气设备交接试验标准三、试验项目分析1、试验过程对电气试验质量控制，试验方法控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。2、试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。四、重要试验项目方案1、10kV开关试验方案（见附录1）。2、避雷器试验方案（见附录2）。3、变压器试验方案（见附录3）。五、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确、假接地。（一）、危险点：烧坏试验设备、影响测量数据。控制措施：实行专人接地、专人检查。对接地点不明确的必须要现场施工项目负责人进行确认方可进行。（二）、危险点：对被试品的损坏。控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。（三）、危险点：试验为完成地线拆除。控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。2、耐压试验电压高，现场施工人员多，现场试验员多。危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。控制措施：杜绝非试验人员参与高压试验。耐压试验区域广选择施工人员撤出后再进行升压。现场所有的试验人员在耐压时由试验负责人统一指挥。3、现场试验需要拆除接线，接线回复状况；现场进行情况。危险点：PT、CT二次线的接线不明确试验时烧坏设备，PT、CT试验拆除未回复和短接线未拆除投运时设备烧坏。控制措施：CT的一次耐压和绝缘试验时二次接线由专人的试验人员进行检查，每组二次线圈短接接地；完成后由总负责人进行全面检查，无误后方可进行耐压。对PT试验时短接的二次接线，试验完成后由试验人员拆除，最后由试验负责人检查后方可密封绕组盖板。4、容性被试品试验后未进行放电。危险点：电容器的绝缘试验；绝缘试验等容性电气设备的高压试验在试验后未进行放电导致他人触电。控制措施：每次高压试验结束后进行放电，设专人进行监督。放电人员要进行充分放电，对不确定放电情况的被试品必须要重新放电处理。五、电气设备试验长期出现问题：1、主要试验项目的注意事项：（一）、耐压试验：（1）、此项试验属破坏性试验，必须在其它绝缘试验完成后进行。变压器试验时必须将变压器本体及...
