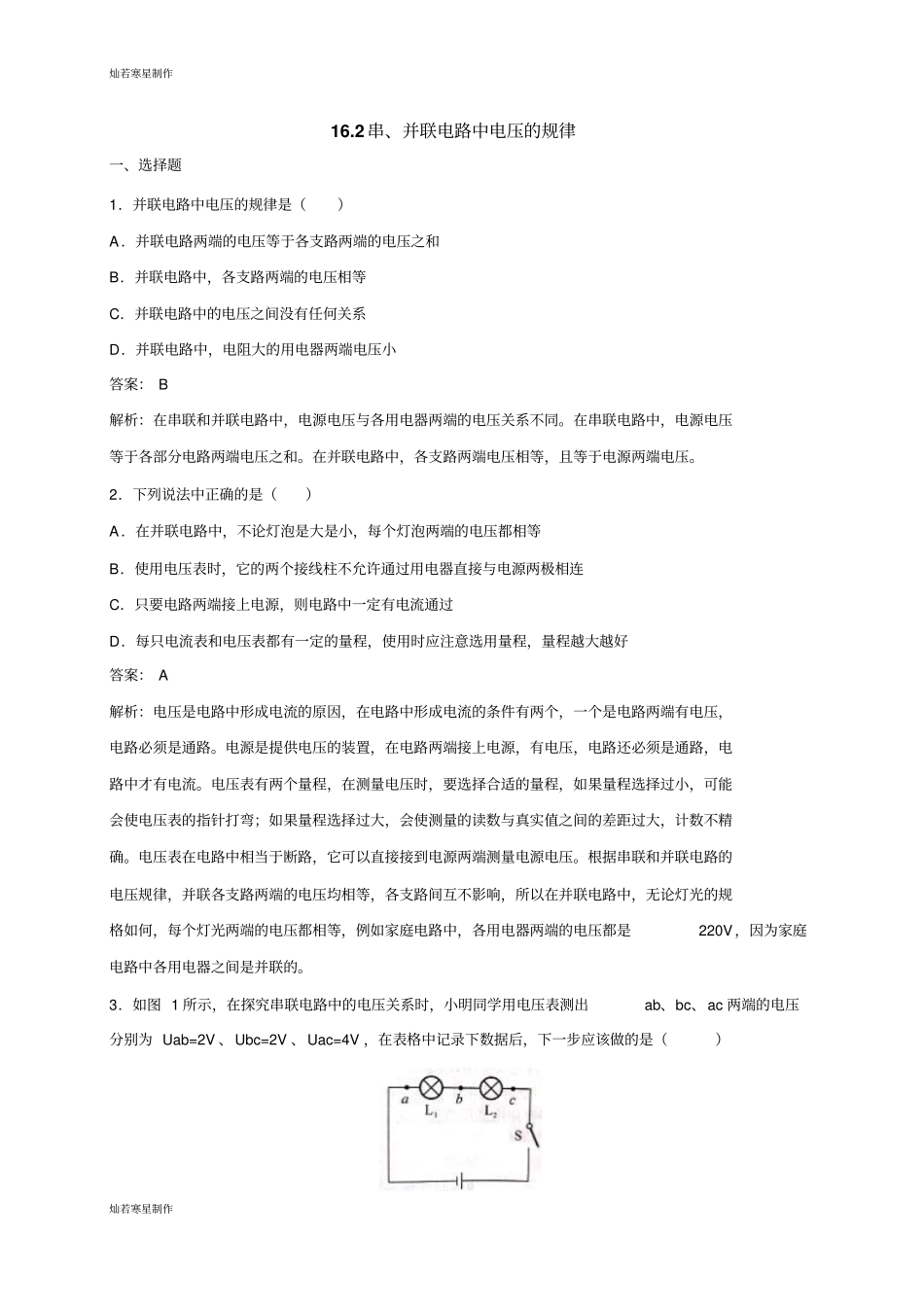

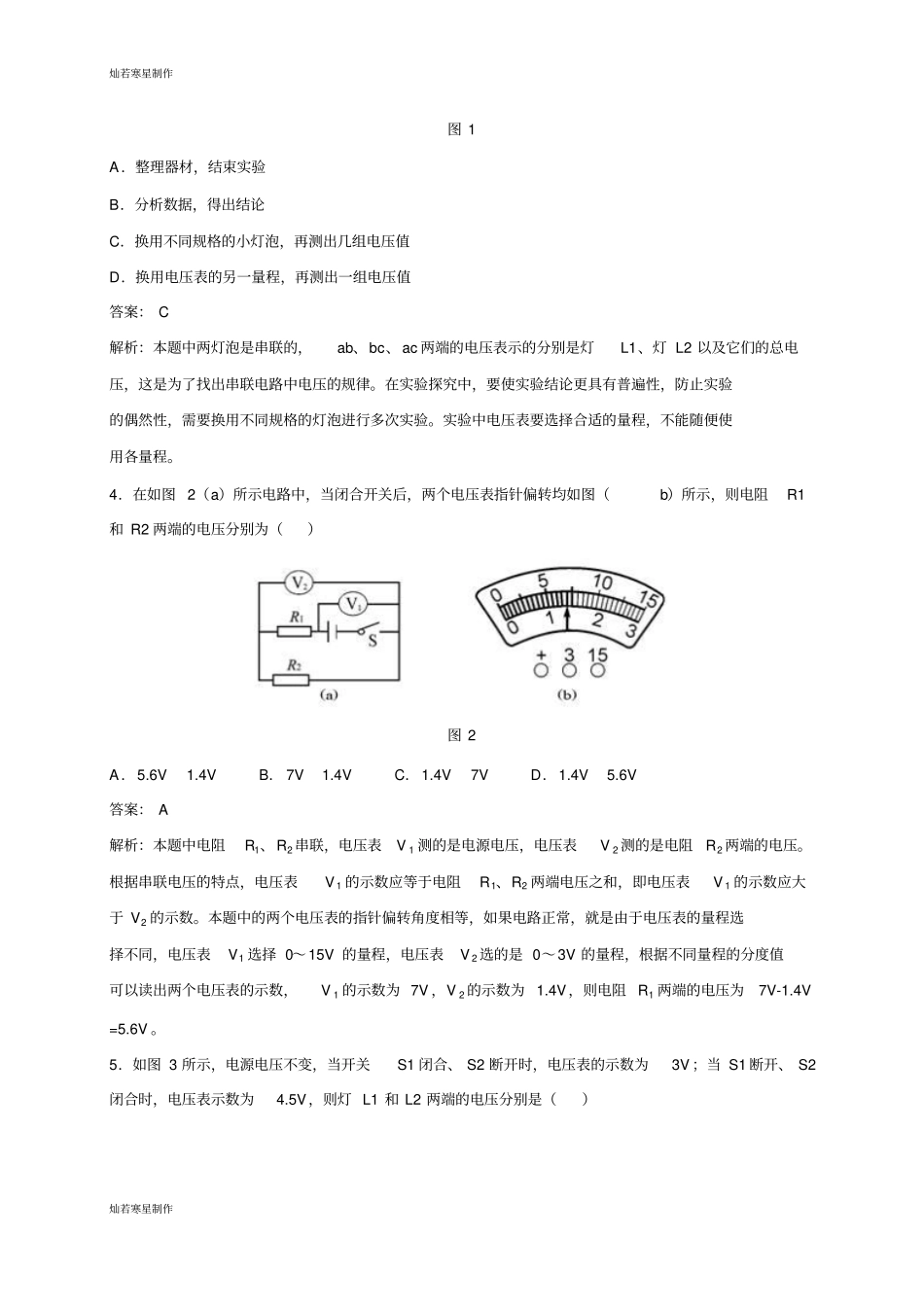

灿若寒星制作灿若寒星制作16.2串、并联电路中电压的规律一、选择题1．并联电路中电压的规律是（）A．并联电路两端的电压等于各支路两端的电压之和B．并联电路中，各支路两端的电压相等C．并联电路中的电压之间没有任何关系D．并联电路中，电阻大的用电器两端电压小答案：B解析：在串联和并联电路中，电源电压与各用电器两端的电压关系不同。在串联电路中，电源电压等于各部分电路两端电压之和。在并联电路中，各支路两端电压相等，且等于电源两端电压。2．下列说法中正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许通过用电器直接与电源两极相连C．只要电路两端接上电源，则电路中一定有电流通过D．每只电流表和电压表都有一定的量程，使用时应注意选用量程，量程越大越好答案：A解析：电压是电路中形成电流的原因，在电路中形成电流的条件有两个，一个是电路两端有电压，电路必须是通路。电源是提供电压的装置，在电路两端接上电源，有电压，电路还必须是通路，电路中才有电流。电压表有两个量程，在测量电压时，要选择合适的量程，如果量程选择过小，可能会使电压表的指针打弯；如果量程选择过大，会使测量的读数与真实值之间的差距过大，计数不精确。电压表在电路中相当于断路，它可以直接接到电源两端测量电源电压。根据串联和并联电路的电压规律，并联各支路两端的电压均相等，各支路间互不影响，所以在并联电路中，无论灯光的规格如何，每个灯光两端的电压都相等，例如家庭电路中，各用电器两端的电压都是220V，因为家庭电路中各用电器之间是并联的。3．如图1所示，在探究串联电路中的电压关系时，小明同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V、Ubc=2V、Uac=4V，在表格中记录下数据后，下一步应该做的是（）灿若寒星制作灿若寒星制作图1A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值答案：C解析：本题中两灯泡是串联的，ab、bc、ac两端的电压表示的分别是灯L1、灯L2以及它们的总电压，这是为了找出串联电路中电压的规律。在实验探究中，要使实验结论更具有普遍性，防止实验的偶然性，需要换用不同规格的灯泡进行多次实验。实验中电压表要选择合适的量程，不能随便使用各量程。4．在如图2（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）图2A．5.6V1.4VB．7V1.4VC．1.4V7VD．1.4V5.6V答案：A解析：本题中电阻R1、R2串联，电压表V1测的是电源电压，电压表V2测的是电阻R2两端的电压。根据串联电压的特点，电压表V1的示数应等于电阻R1、R2两端电压之和，即电压表V1的示数应大于V2的示数。本题中的两个电压表的指针偏转角度相等，如果电路正常，就是由于电压表的量程选择不同，电压表V1选择0～15V的量程，电压表V2选的是0～3V的量程，根据不同量程的分度值可以读出两个电压表的示数，V1的示数为7V，V2的示数为1.4V，则电阻R1两端的电压为7V-1.4V=5.6V。5．如图3所示，电源电压不变，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表示数为4.5V，则灯L1和L2两端的电压分别是（）灿若寒星制作灿若寒星制作图3A．3V和4.5VB．1.5V和4.5VC．3V和1.5VD．1.5V和3V答案：C解析：本题考查了电压表测量对象的判断及串联电路中电压的关系。当电路中的开关处于“闭合”或“断开”的不同状态时，电路的连接方式是不同的，因此此题可用“等效电路法”来求解，即画出开关处于不同状态时的等效电路，看电压表测的是哪部分电路两端的电压，然后根据电压关系求解。当S1闭合、S2断开时，两灯串联，电压表测的是灯L1两端的电压，即U1＝3V。当S1断开、S2闭合时，电压表测的是串联电路两端的总电压，也是电源电压，即U＝4.5V。由于电源电压不变，根据串联电路电压的特点，可求出灯L2两端的电压U2＝U－U1＝4.5V－3V＝1.5V。6．如图4所示，当开关由闭合到断开时，电压表和电流表的示数（）图4A．A1和V的示数均不变，A2示数变小B．A1和A2的示数均不变，V示数变大...
