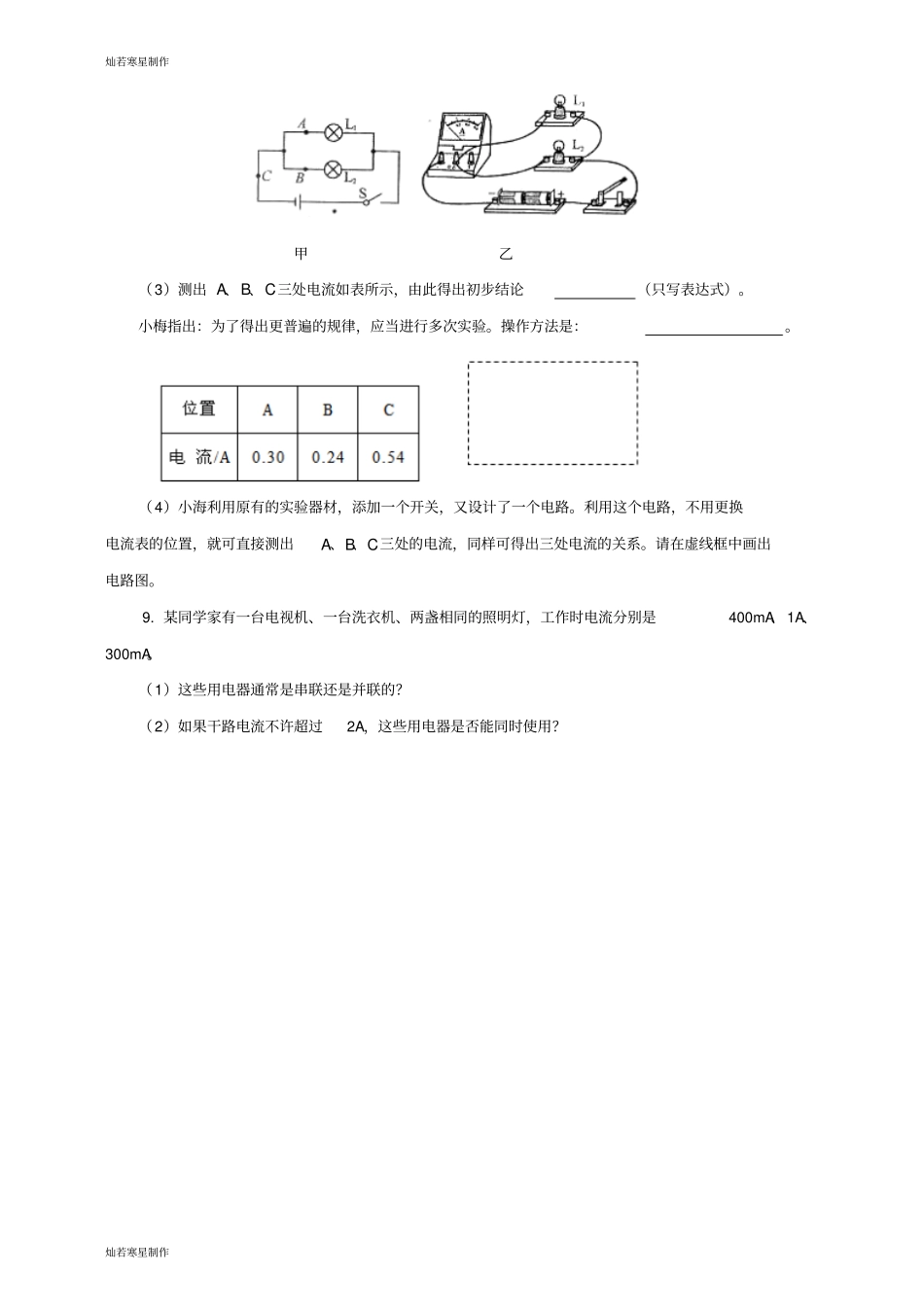

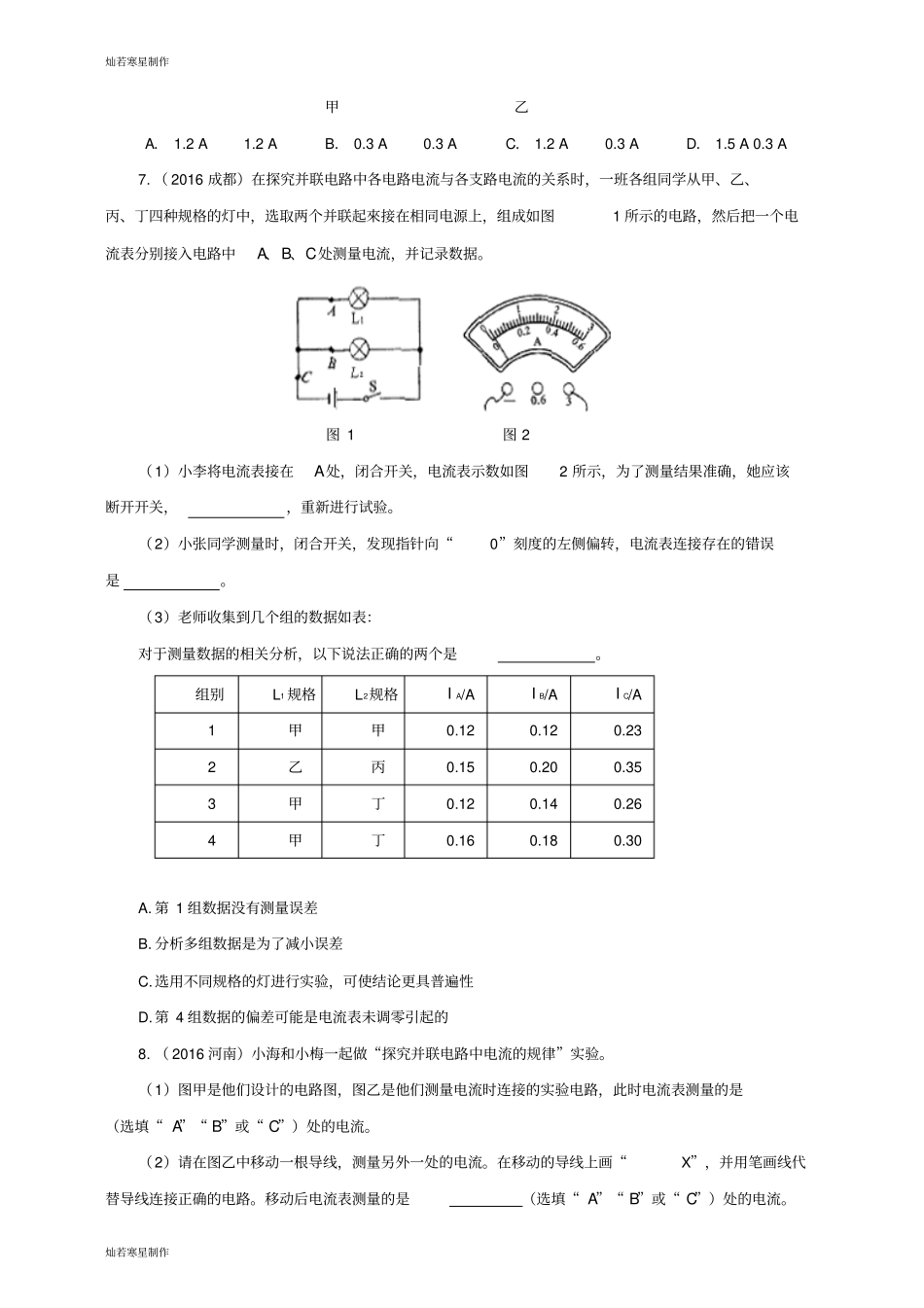

灿若寒星制作灿若寒星制作S2A2A1L1L2S1《串、并联电路中电流的规律》练习1.节日彩灯上串联着20个小灯泡。如果电源插头处电流为200mA，那么通过每个小灯泡中的电流是mA，合A。2.图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是A。甲3.用同种材料制成两段粗细不同的圆柱形导体，如图所示，将它们串联在电路中，通过的电流关系是（）A．IA＞IBB．IA＜IBC．IA=IBD．无法确定4.如图所示，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．Ia=IdB．Ia＜IbC．Ib＞IcD．Ic=Id5.如图所示电路，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等6.（2016长春）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）灿若寒星制作灿若寒星制作甲乙A．1.2A1.2AB．0.3A0.3AC．1.2A0.3AD．1.5A0.3A7.（2016成都）在探究并联电路中各电路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起來接在相同电源上，组成如图1所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。图1图2（1）小李将电流表接在A处，闭合开关，电流表示数如图2所示，为了测量结果准确，她应该断开开关，，重新进行试验。（2）小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是。（3）老师收集到几个组的数据如表：对于测量数据的相关分析，以下说法正确的两个是。A.第1组数据没有测量误差B.分析多组数据是为了减小误差C.选用不同规格的灯进行实验，可使结论更具普遍性D.第4组数据的偏差可能是电流表未调零引起的8.（2016河南）小海和小梅一起做“探究并联电路中电流的规律”实验。（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流。（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“X”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是（选填“A”“B”或“C”）处的电流。组别L1规格L2规格IA/AIB/AIC/A1甲甲0.120.120.232乙丙0.150.200.353甲丁0.120.140.264甲丁0.160.180.30灿若寒星制作灿若寒星制作甲乙（3）测出A、B、C三处电流如表所示，由此得出初步结论（只写表达式）。小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是：。（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在虚线框中画出电路图。9.某同学家有一台电视机、一台洗衣机、两盏相同的照明灯，工作时电流分别是400mA、1A、300mA。（1）这些用电器通常是串联还是并联的？（2）如果干路电流不许超过2A，这些用电器是否能同时使用？灿若寒星制作灿若寒星制作答案与解析1.200；0.22.0.2解析：根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A；根据电路图可知，两灯泡串联，电流表都测量电路电流，因为串联电路处处电流相等，因此电流表A2的示数与电流表A1的示数相等，都为0.2A。3.C解析：串联电路中，各处电流都相等。4.A解析：并联电路中，干路电流等于各支路电流之和。5.C解析：只闭合S1时，L1发光；只闭合S2时，L1、L2不发光；闭合S1、S2时，L1、L2并联，A2测L2电流，所以C正确。6.C解析：经分析可知，电流表A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为干路电流1.5A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2=0.3A，即通过灯L2的电流为0.3A；那么通过灯L1的电流大小为：I1=I总-I2=1.5A-0.3A=1.2A，选项C正确。7.（1）换电流表的小量程（2）电流表“+”、“﹣”接线柱接反了（3）CD解析：（1）在测量电流时，出现图示指针偏转角度太小的问题，是因为选用的电流表量程...
