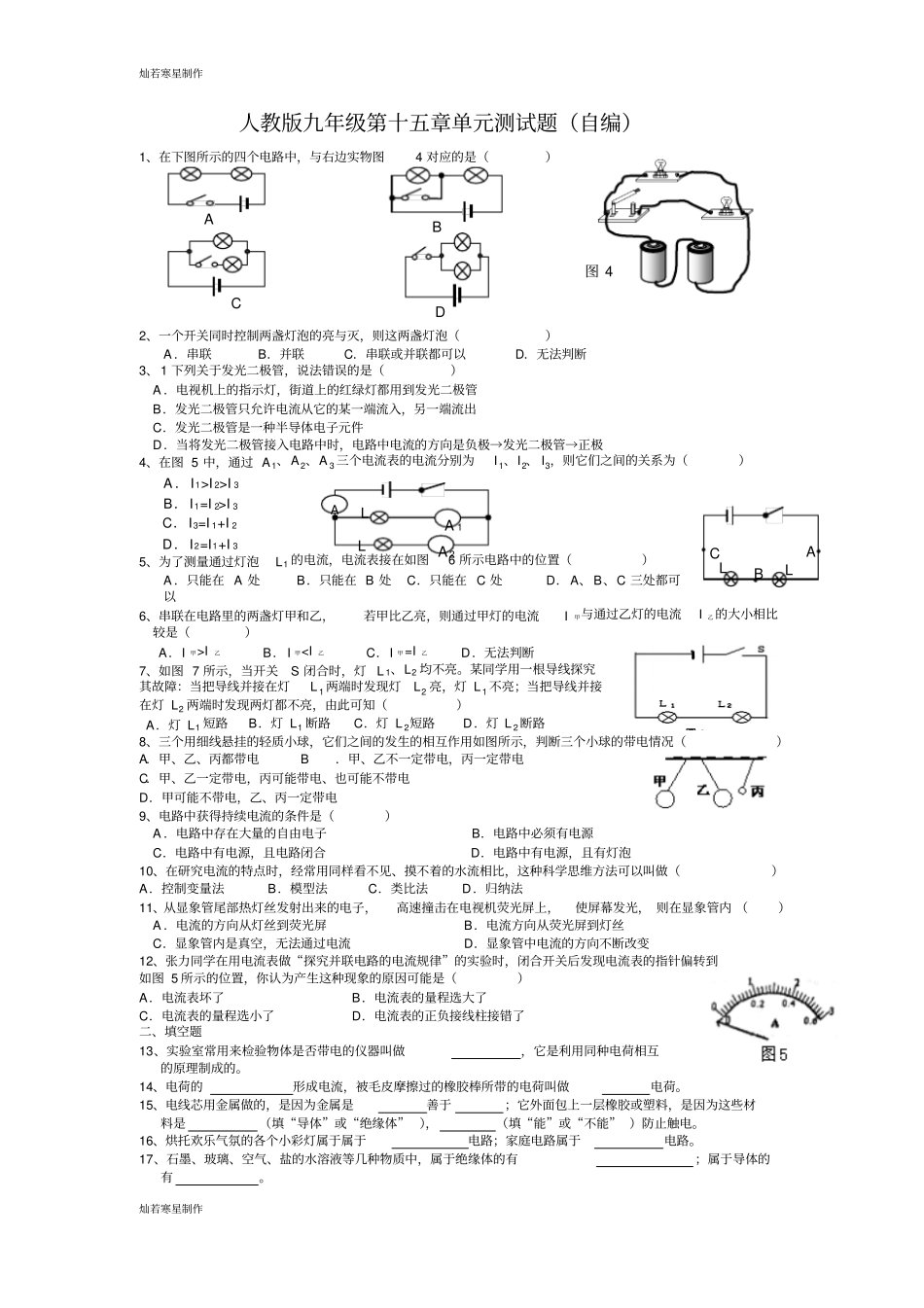

灿若寒星制作灿若寒星制作ABCLL人教版九年级第十五章单元测试题（自编）1、在下图所示的四个电路中，与右边实物图4对应的是（）2、一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡（）A．串联B．并联C．串联或并联都可以D．无法判断3、1下列关于发光二极管，说法错误的是（）A．电视机上的指示灯，街道上的红绿灯都用到发光二极管B．发光二极管只允许电流从它的某一端流入，另一端流出C．发光二极管是一种半导体电子元件D．当将发光二极管接入电路中时，电路中电流的方向是负极→发光二极管→正极4、在图5中，通过A1、A2、A3三个电流表的电流分别为I1、I2、I3，则它们之间的关系为（）A．I1>I2>I3B．I1=I2>I3C．I3=I1+I2D．I2=I1+I35、为了测量通过灯泡L1的电流，电流表接在如图6所示电路中的位置（）A．只能在A处B．只能在B处C．只能在C处D．A、B、C三处都可以6、串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是（）A．I甲>I乙B．I甲
