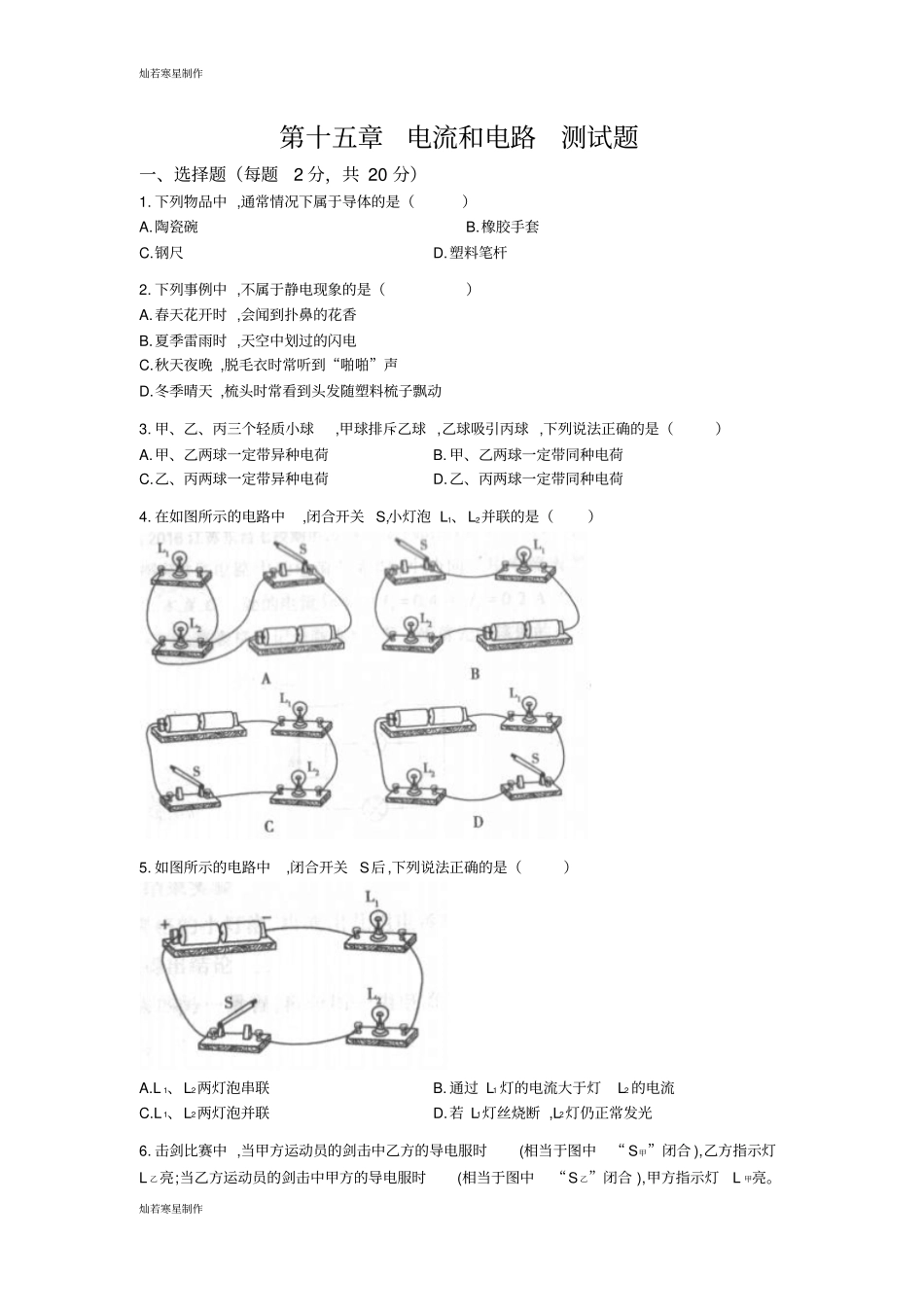

灿若寒星制作灿若寒星制作第十五章电流和电路测试题一、选择题（每题2分，共20分）1.下列物品中,通常情况下属于导体的是（）A.陶瓷碗B.橡胶手套C.钢尺D.塑料笔杆2.下列事例中,不属于静电现象的是（）A.春天花开时,会闻到扑鼻的花香B.夏季雷雨时,天空中划过的闪电C.秋天夜晚,脱毛衣时常听到“啪啪”声D.冬季晴天,梳头时常看到头发随塑料梳子飘动3.甲、乙、丙三个轻质小球,甲球排斥乙球,乙球吸引丙球,下列说法正确的是（）A.甲、乙两球一定带异种电荷B.甲、乙两球一定带同种电荷C.乙、丙两球一定带异种电荷D.乙、丙两球一定带同种电荷4.在如图所示的电路中,闭合开关S,小灯泡L1、L2并联的是（）5.如图所示的电路中,闭合开关S后,下列说法正确的是（）A.L1、L2两灯泡串联B.通过L1灯的电流大于灯L2的电流C.L1、L2两灯泡并联D.若L1灯丝烧断,L2灯仍正常发光6.击剑比赛中,当甲方运动员的剑击中乙方的导电服时(相当于图中“S甲”闭合),乙方指示灯L乙亮;当乙方运动员的剑击中甲方的导电服时(相当于图中“S乙”闭合),甲方指示灯L甲亮。灿若寒星制作灿若寒星制作在下图所示的四个电路中,能实现上述功能的是()7.短路和断路是电路中常见的故障,下列四幅图有短路现象的是()8.现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的控制人行红、绿灯的电路图,你认为可行的是()9.如下图(a)所示,当开关闭合时两只电流表的示数分别由(b)、(c)两图读得,则电灯L1中的电流是()A.0.8AB.0.15AC.1.28AD.0.52A10.如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5A,乙电流表的示数为0.2A,则下列判断正确的是()灿若寒星制作灿若寒星制作A.通过灯L1的电流为0.5AB.通过灯L1的电流为0.3AC.通过灯L2的电流为0.7AD.通过灯L2的电流为0.3A二、填空题（每空1分，共10分）11.a、b、c是三个轻质带电泡沫小球,它们相互作用情况如下图所示。已知a带负电,则b带____电;若用丝绸摩擦过的玻璃棒去靠近c,二者将相互______(选填“吸引”或“排斥”)。12.汽车在转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但其中一个损坏时。另一个仍能正常工作,这两个转向灯在电路中的连接方式为______,转向杆相当于电路中的______。13.路由器是一种支持有线和无线连接的网络设备,通过后排接口可以同时连接多台电脑,各接口之间的连接方式是____联;工作时间长了,路由器外壳发烫,是由于电能转化成了____能。14.如右图所示,是小敏同学某次实验探究中连接的电路,开关S2控制的是灯____,电流表测量的是________的电流。15.如下图甲是小亮同学测量并联电路的总电流时连接的电路。(1)请你在a、b导线中撤掉一根多余的导线,使电路符合实验要求。你选择撤掉的是____导线。(2)撤掉多余的导线后,闭合开关,电流表的读数如图乙,其读数为______A。三、作图题（16题6分，17题6分，共12分）16.根据如图甲所示的电路图,用笔画线代替导线,连接图乙实物电路(要求导线不能交叉)。灿若寒星制作灿若寒星制作17.“阳光动力2号”飞机上装有平衡警示电路,其中S为正对驾驶员的重力开关,金属片M可绕O点自由转动。当机翼水平时,M在a、b中间;当飞机严重左倾时,绿灯亮、电铃响;当飞机严重右倾时,红灯亮、电铃响。如图15-6-10,请完成电路连接。四、实验探究题（18题9分，19题9分，共18分）18.现用灯L1、L2,三个开关S、S1、S2,一个电池组及导线若干组装电路,按要求设计的电路图如图15-6-11甲所示。灿若寒星制作灿若寒星制作(1)根据已知电路图中电流的方向(黑色箭头),判断电源上端是______(填“正”或“负”)极。(2)根据电路图连接电路,在连接电路时要求开关处于________(填“断开”或“闭合”)状态。(3)连接的实物电路如图乙所示,请用笔画线代替导线将实物图中未连接好的导线补充完整。(连线不许交叉)(4)若只让灯L1发光,则应闭合开关___________________________。初中物理试卷灿若寒星制作
