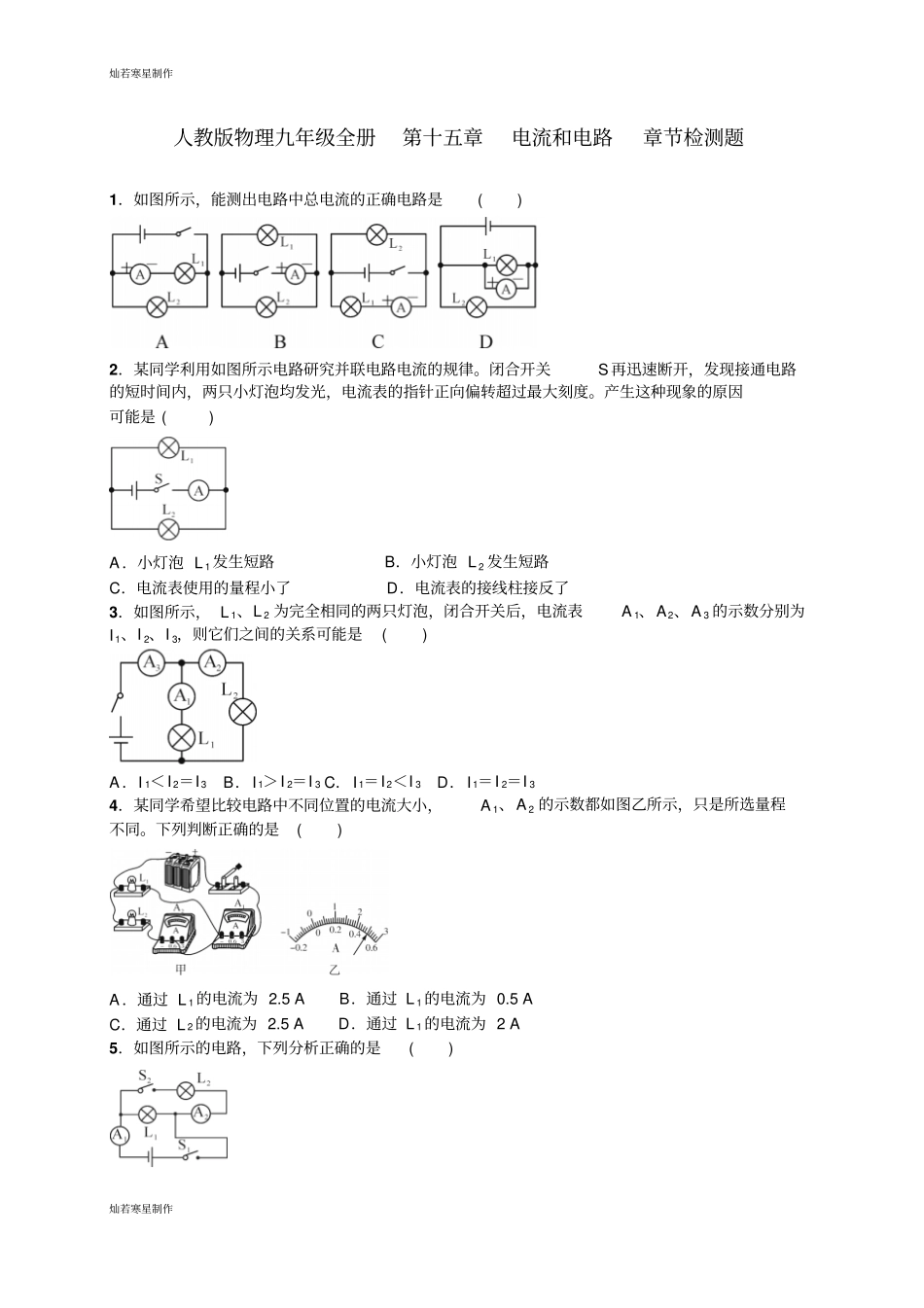

灿若寒星制作灿若寒星制作人教版物理九年级全册第十五章电流和电路章节检测题1．如图所示，能测出电路中总电流的正确电路是()2．某同学利用如图所示电路研究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是()A．小灯泡L1发生短路B．小灯泡L2发生短路C．电流表使用的量程小了D．电流表的接线柱接反了3．如图所示，L1、L2为完全相同的两只灯泡，闭合开关后，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系可能是()A．I1＜I2＝I3B．I1＞I2＝I3C．I1＝I2＜I3D．I1＝I2＝I34．某同学希望比较电路中不同位置的电流大小，A1、A2的示数都如图乙所示，只是所选量程不同。下列判断正确的是()A．通过L1的电流为2.5AB．通过L1的电流为0.5AC．通过L2的电流为2.5AD．通过L1的电流为2A5．如图所示的电路，下列分析正确的是()灿若寒星制作灿若寒星制作A．只闭合S1时，L1发光，L2不发光，A1测L2电流B．只闭合S2时，L1发光，L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等6．如图所示，当闭合开关S1，S2断开时，电流表的示数为0.7A，若只闭合开关S2，断开S1时，电流表的示数为0.42A，则通过L1的电流是()A．0.7AB．0.42AC．0.28AD．1.12A7．如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)，闭合开关后，两电流表的指针均偏转且偏转角度相同，此时通过灯L1和L2的电流的比值为()A．4∶1B．1∶4C．5∶1D．1∶58．如图所示电路中，若电流表A1、A2、A3的示数分别是30mA、50mA、70mA，则图中电流表A和A′的示数分别是()A．120mA，80mAB．120mA，30mAC．70mA，80mAD．70mA，30mA9.如图所示的电路，当开关S闭合后，电流表测量的是通过____(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图所示，电流表的示数为____A。10．某同学家中装有一台电视机、一台洗衣机、两盏相同照明灯，正常工作时的电流分别为200mA、1A、300mA，如果总电流不允许超过3A，他家最多还能再安装300mA的照明灯___盏。灿若寒星制作灿若寒星制作11．如图，闭合开关S后，A1的示数是1A，A2的示数为1.6A，那么通过L1的电流是____A，通过L2的电流是____A。使用电流表前检查发现指针在零刻度偏右处，没有校正就进行测量，测得的数据比实际值____(选填“偏大”“偏小”或“没有影响”)。12．某同学在练习电路连接的实验中，根据如图所示的电路图连接了实物。检查电路连接无误后，闭合开关，观察到灯泡L1比灯泡L2亮一些。他猜想：灯泡L1靠近电池的正极，通过的电流比灯泡L2中的大，所以要更亮一些。为了验证猜想，设计实验方案13．在“用电流表测电流”的实验中，某同学连接的电路如图所示。(1)闭合开关，观察到灯泡L1和L2的发光情况是。(2)针对上述现象，该电路存在的问题是。(3)请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流(要求：在需改动的导线上画“×”，用笔将改后的导线画出，导线不许交叉)。14．以下是小明和小杰写的一份探究报告。问题：并联电路干路电流与各支路电流有什么关系？猜想：干路中的电流等于各支路中的电流之和。设计实验：根据如图所示的电路图，连接实物电路，利用电流表分别测出A、B、C各点的电流大小。进行实验：闭合开关，记录A、B、C各点的电流值如下表所示。A点电流IA/AB点电流IB/AC点电流IC/A0.40.40.8实验结论：并联电路中，各支路电流相等；干路电流等于各支路电流之和。(1)小明的结论(选填“正确”或“不正确”)。(2)小明的实验方案存在的不足是(3)实验的改进方法是。15．利用如图所示的器材，用电流表测流过L1的电流，要求两灯并联，开关控制两灯，将电路补连完整，然后画出它的电路图。灿若寒星制作灿若寒星制作16．如图所示，暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上，为了判断暗盒内小彩灯的数目，现提供一只与暗盒内规格相同的小彩灯、两只电流表和导线。请利用所提供的器材，在虚线框内画出你所设计的电路图。灿若寒星制作灿若寒星制作答案：1---8BCCDCCAA9.L20...
