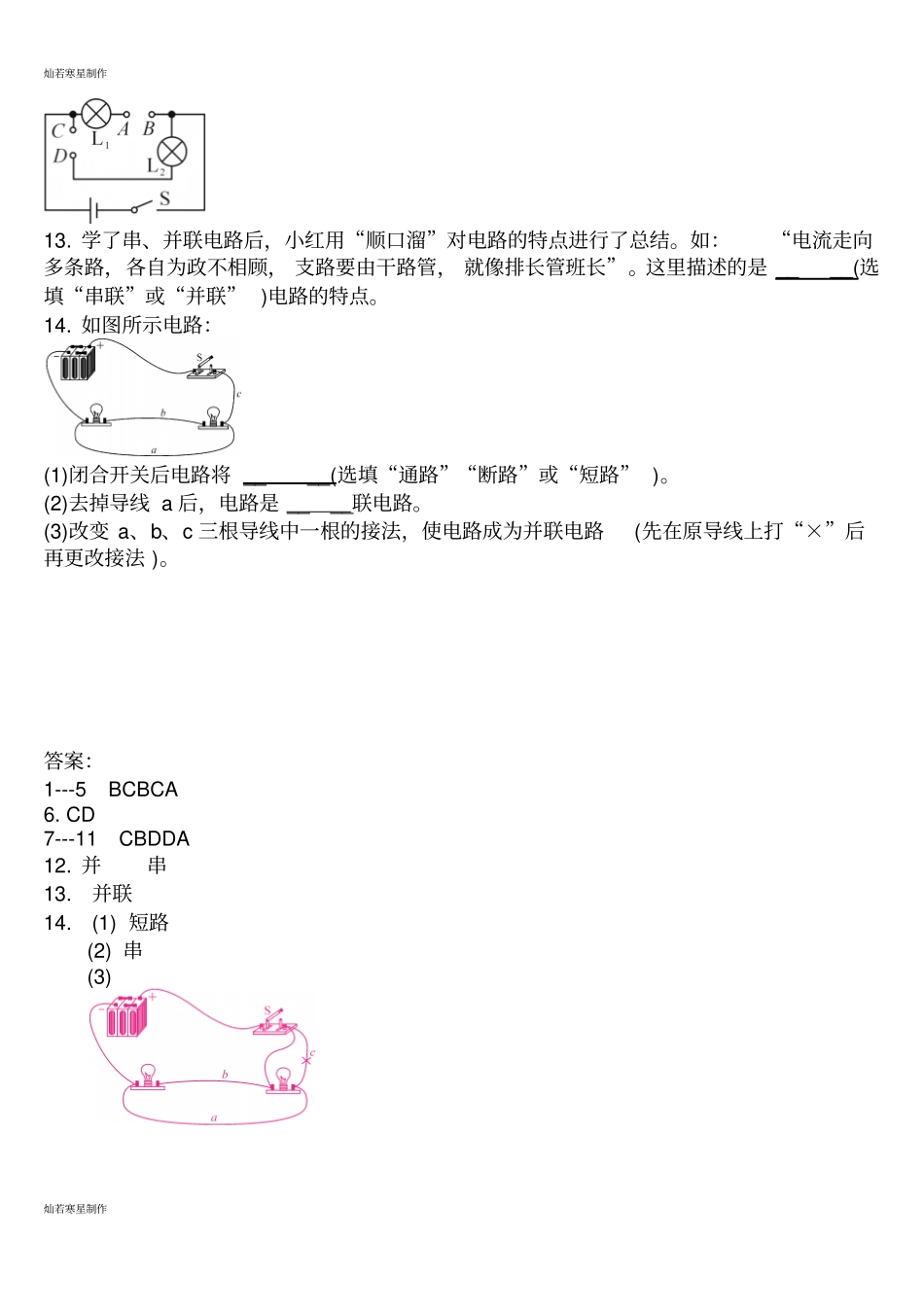

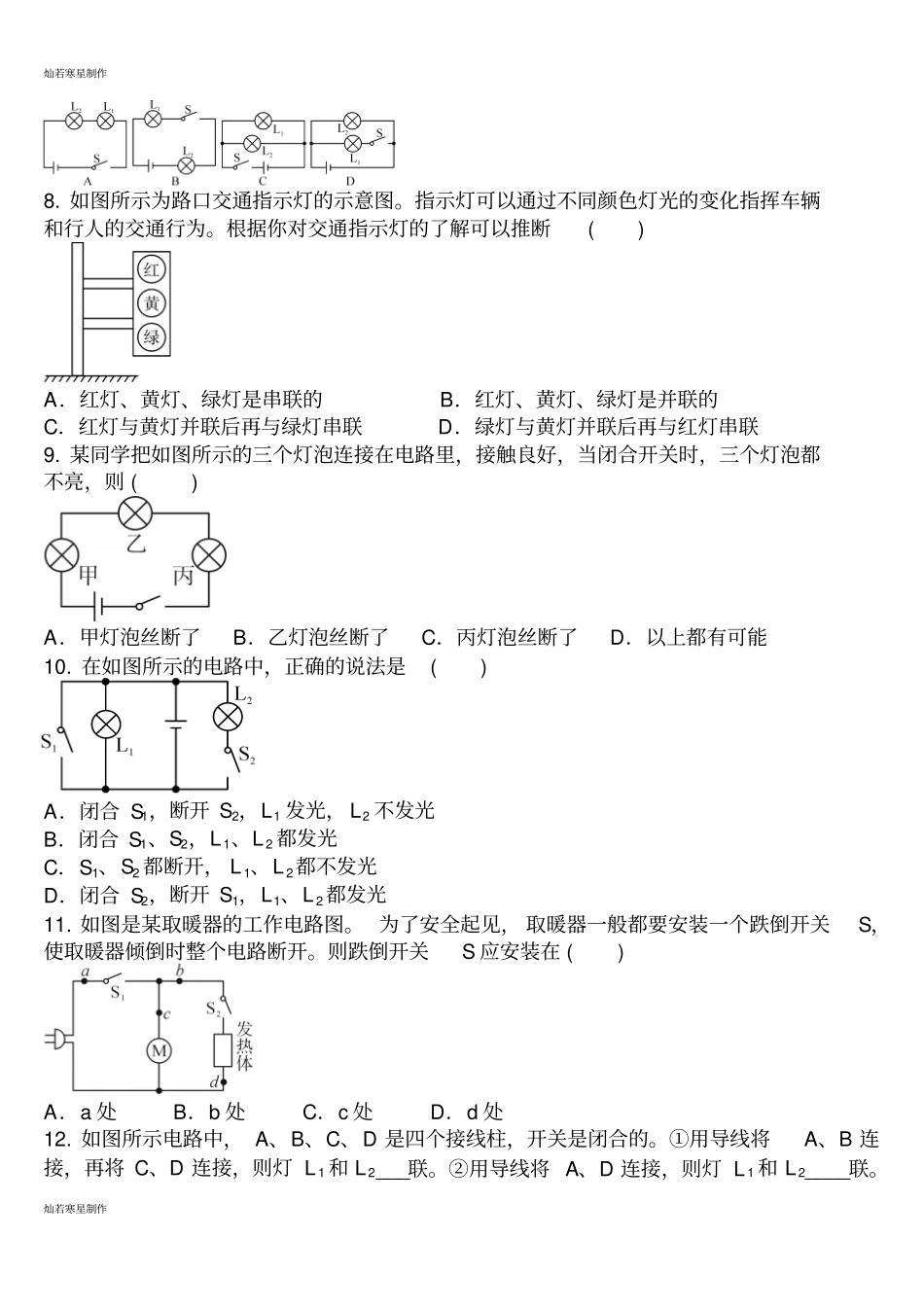

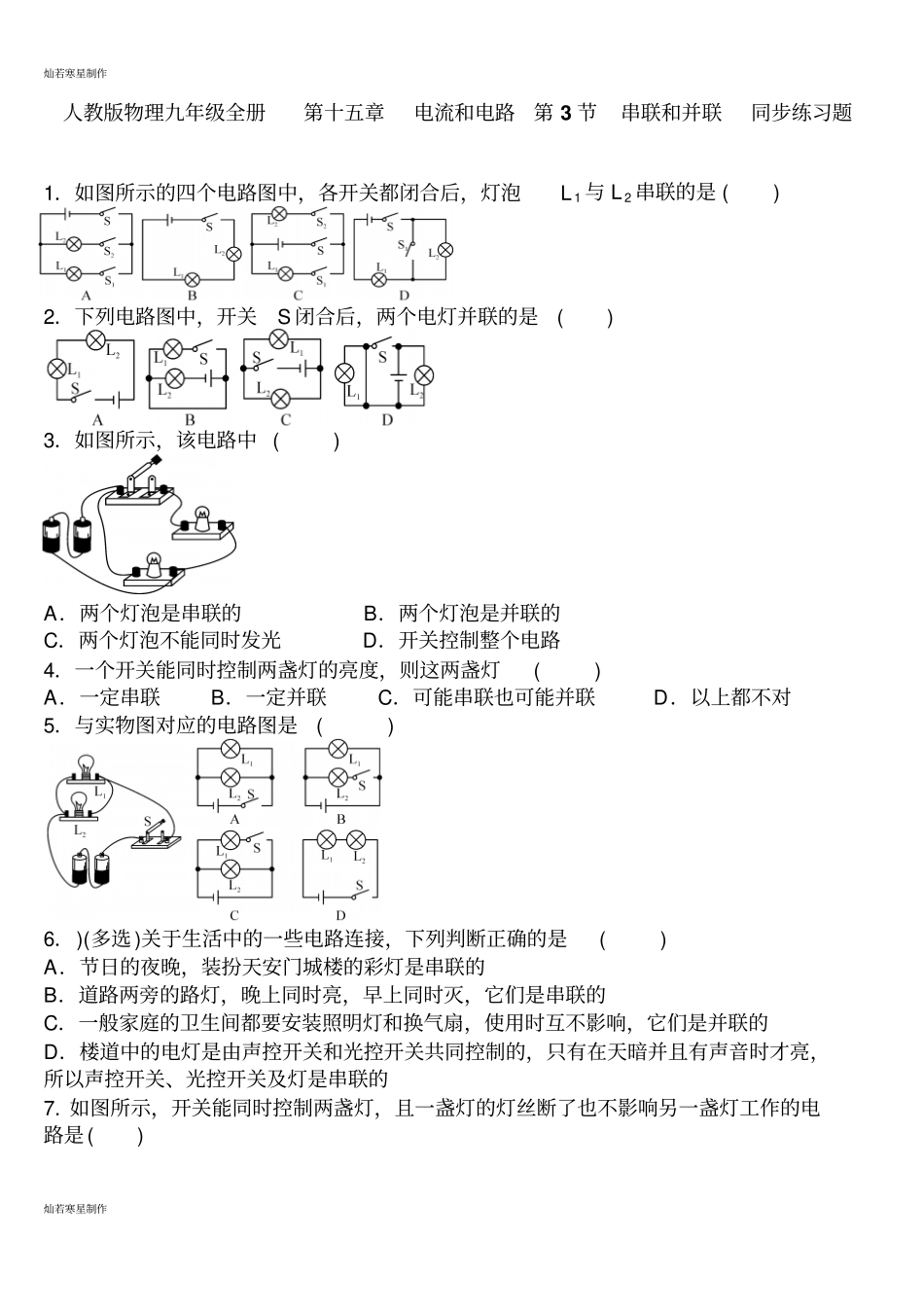

灿若寒星制作灿若寒星制作人教版物理九年级全册第十五章电流和电路第3节串联和并联同步练习题1．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是()2．下列电路图中，开关S闭合后，两个电灯并联的是()3．如图所示，该电路中()A．两个灯泡是串联的B．两个灯泡是并联的C．两个灯泡不能同时发光D．开关控制整个电路4．一个开关能同时控制两盏灯的亮度，则这两盏灯()A．一定串联B．一定并联C．可能串联也可能并联D．以上都不对5．与实物图对应的电路图是()6．)(多选)关于生活中的一些电路连接，下列判断正确的是()A．节日的夜晚，装扮天安门城楼的彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才亮，所以声控开关、光控开关及灯是串联的7.如图所示，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是()灿若寒星制作灿若寒星制作8.如图所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。根据你对交通指示灯的了解可以推断()A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联9.某同学把如图所示的三个灯泡连接在电路里，接触良好，当闭合开关时，三个灯泡都不亮，则()A．甲灯泡丝断了B．乙灯泡丝断了C．丙灯泡丝断了D．以上都有可能10.在如图所示的电路中，正确的说法是()A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1、S2，L1、L2都发光C．S1、S2都断开，L1、L2都不发光D．闭合S2，断开S1，L1、L2都发光11.如图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S应安装在()A．a处B．b处C．c处D．d处12.如图所示电路中，A、B、C、D是四个接线柱，开关是闭合的。①用导线将A、B连接，再将C、D连接，则灯L1和L2___联。②用导线将A、D连接，则灯L1和L2____联。灿若寒星制作灿若寒星制作13.学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结。如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”。这里描述的是____(选填“串联”或“并联”)电路的特点。14.如图所示电路：(1)闭合开关后电路将____(选填“通路”“断路”或“短路”)。(2)去掉导线a后，电路是____联电路。(3)改变a、b、c三根导线中一根的接法，使电路成为并联电路(先在原导线上打“×”后再更改接法)。答案：1---5BCBCA6.CD7---11CBDDA12.并串13.并联14.(1)短路(2)串(3)灿若寒星制作灿若寒星制作初中数学试卷灿若寒星制作
