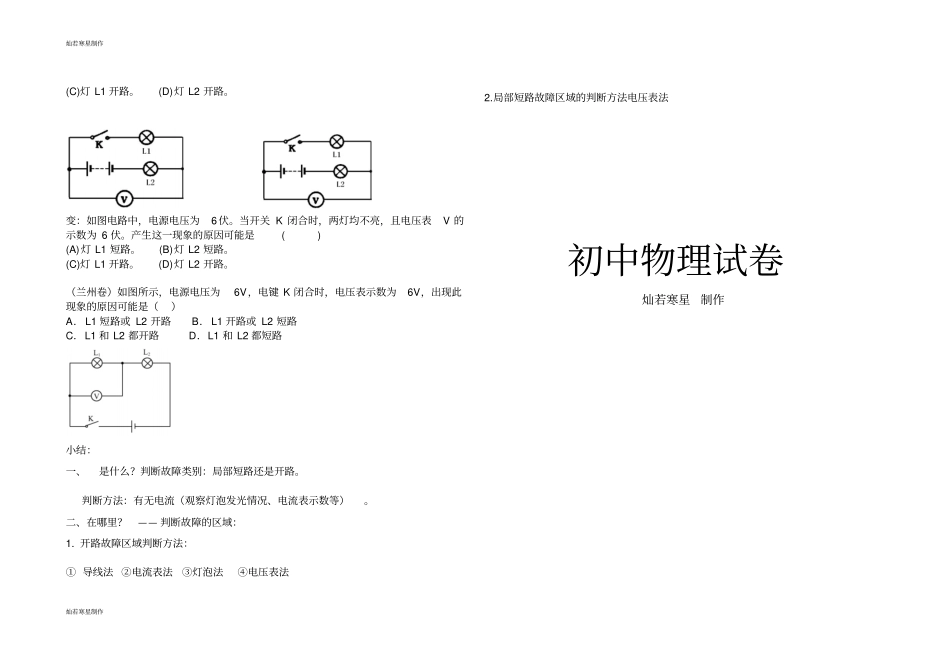

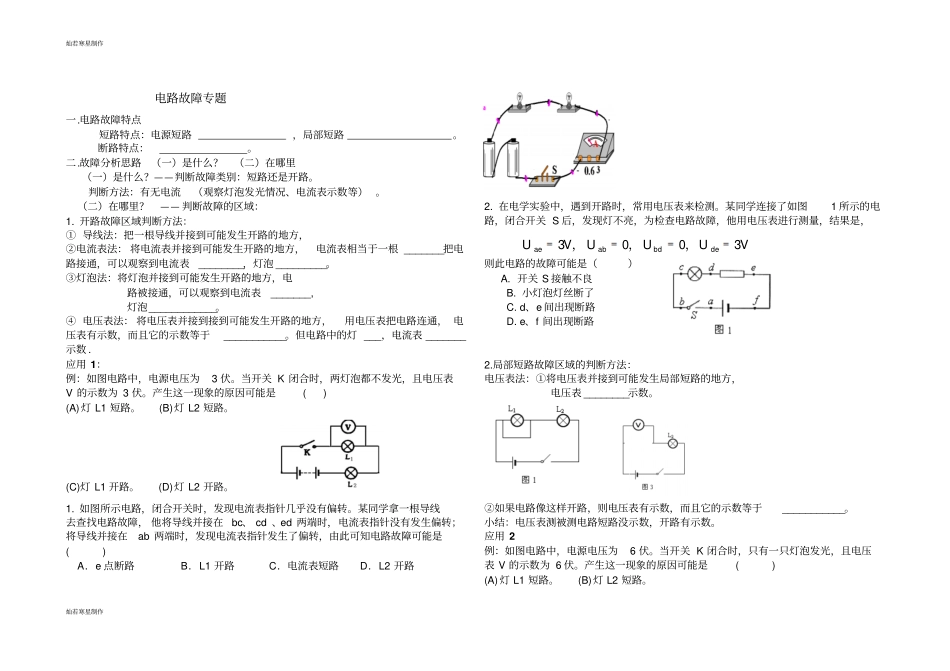

灿若寒星制作灿若寒星制作电路故障专题一.电路故障特点短路特点：电源短路，局部短路。断路特点：。二.故障分析思路（一）是什么？（二）在哪里（一）是什么？——判断故障类别：短路还是开路。判断方法：有无电流（观察灯泡发光情况、电流表示数等）。（二）在哪里？——判断故障的区域：1.开路故障区域判断方法：①导线法：把一根导线并接到可能发生开路的地方，②电流表法：将电流表并接到可能发生开路的地方，电流表相当于一根_______把电路接通，可以观察到电流表________，灯泡_________。③灯泡法：将灯泡并接到可能发生开路的地方，电路被接通，可以观察到电流表_______,灯泡____________。④电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于___________。但电路中的灯___，电流表_______示数.应用1：例：如图电路中，电源电压为3伏。当开关K闭合时，两灯泡都不发光，且电压表V的示数为3伏。产生这一现象的原因可能是()(A)灯L1短路。(B)灯L2短路。(C)灯L1开路。(D)灯L2开路。1.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是()A．e点断路B．L1开路C．电流表短路D．L2开路2.在电学实验中，遇到开路时，常用电压表来检测。某同学连接了如图1所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是，则此电路的故障可能是（）A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路2.局部短路故障区域的判断方法：电压表法：①将电压表并接到可能发生局部短路的地方，电压表________示数。②如果电路像这样开路，则电压表有示数，而且它的示数等于___________。小结：电压表测被测电路短路没示数，开路有示数。应用2例：如图电路中，电源电压为6伏。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。产生这一现象的原因可能是()(A)灯L1短路。(B)灯L2短路。VUUUVUdebdabae3003，，，灿若寒星制作灿若寒星制作(C)灯L1开路。(D)灯L2开路。变：如图电路中，电源电压为6伏。当开关K闭合时，两灯均不亮，且电压表V的示数为6伏。产生这一现象的原因可能是()(A)灯L1短路。(B)灯L2短路。(C)灯L1开路。(D)灯L2开路。（兰州卷）如图所示，电源电压为6V，电键K闭合时，电压表示数为6V，出现此现象的原因可能是（）A．L1短路或L2开路B．L1开路或L2短路C．L1和L2都开路D．L1和L2都短路小结：一、是什么？判断故障类别：局部短路还是开路。判断方法：有无电流（观察灯泡发光情况、电流表示数等）。二、在哪里？——判断故障的区域：1.开路故障区域判断方法：①导线法②电流表法③灯泡法④电压表法2.局部短路故障区域的判断方法电压表法初中物理试卷灿若寒星制作
