人教版九年级物理全册第3节串联和并联同步练习VIP免费

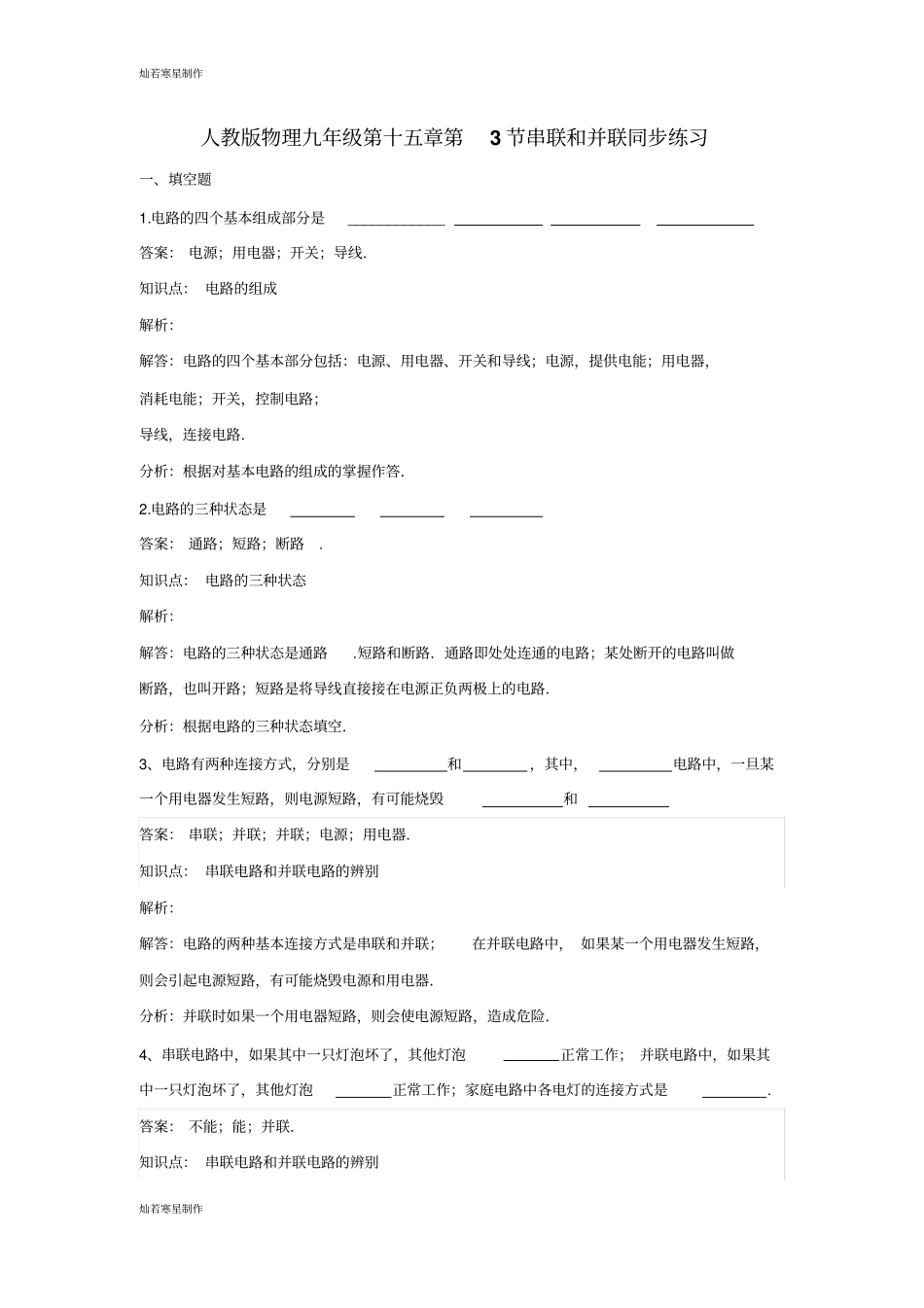

人教版九年级物理全册第3节串联和并联同步练习_第1页
1/13
人教版九年级物理全册第3节串联和并联同步练习_第2页
2/13
人教版九年级物理全册第3节串联和并联同步练习_第3页
3/13
灿若寒星制作灿若寒星制作人教版物理九年级第十五章第3节串联和并联同步练习一、填空题1.电路的四个基本组成部分是____________答案:电源;用电器;开关;导线.知识点:电路的组成解析:解答:电路的四个基本部分包括:电源、用电器、开关和导线;电源,提供电能;用电器,消耗电能;开关,控制电路;导线,连接电路.分析:根据对基本电路的组成的掌握作答.2.电路的三种状态是答案:通路;短路;断路.知识点:电路的三种状态解析:解答:电路的三种状态是通路.短路和断路.通路即处处连通的电路;某处断开的电路叫做断路,也叫开路;短路是将导线直接接在电源正负两极上的电路.分析:根据电路的三种状态填空.3、电路有两种连接方式,分别是和,其中,电路中,一旦某一个用电器发生短路,则电源短路,有可能烧毁和答案:串联;并联;并联;电源;用电器.知识点:串联电路和并联电路的辨别解析:解答:电路的两种基本连接方式是串联和并联;在并联电路中,如果某一个用电器发生短路,则会引起电源短路,有可能烧毁电源和用电器.分析:并联时如果一个用电器短路,则会使电源短路,造成危险.4、串联电路中,如果其中一只灯泡坏了,其他灯泡正常工作;并联电路中,如果其中一只灯泡坏了,其他灯泡正常工作;家庭电路中各电灯的连接方式是.答案:不能;能;并联.知识点:串联电路和并联电路的辨别灿若寒星制作灿若寒星制作解析:解答:电路的三种状态是通路.短路和断路.即处处连通的电路叫做通路;某处断开的电路叫做断路,也叫开路;短路是将导线直接接在电源正负两极上的电路.分析:串联电路中,如果其中有一只灯泡坏了,其他灯泡不能正常工作;并联电路中,如果其中有一只灯泡坏了,其他灯泡能正常工作;家庭用电中的电灯的连接方式是并联,各个用电器是能够独立工作的.5.路灯总是一起亮,一起暗,它们的连接方式是,原因是.答案:并联;其中一只损坏,其他仍然发光.知识点:串联电路和并联电路的辨别解析:解答:马路上的路灯当其中一只损坏,其他仍然发光,因此它们的连接方式是并联,它们一起亮,一起暗的原因是使用了一个干路开关.分析:在串联电路中电流只有一条路径,各用电器之间相互影响;在并联电路中电流有多条流通路径,各个用电器之间独立工作,互不影响.二.选择题6.在如图所示的电路中,小灯泡1L和2L都标有“3V0.25A”的字样,电源由2节1.5V的干电池串联而成,当S闭合后,下列说法正确的是()A.1L和2L都能发光B.电路将发生短路C.去掉导线b,能使1L和2L正常发光D.只要移动一条导线的一个接线柱的头,就能使1L和2L并联答案:BD知识点:串联电路和并联电路的辨别解析:灿若寒星制作灿若寒星制作解答:开关闭合后,电源的两极通过导线直接连接起来了,电源发生了短路,灯泡不能发光,而且可能会烧坏电源;A错误;B正确;去掉导线b,电路是个串联电路,但是灯泡的额定电压是3V,电源电源也是3V,根据串联电路电压的特点,小灯泡不能正常发光;C错误;把从电源正极出来连接到灯2L右端的导线,改接到2L的左端,就成了并联电路,此时灯泡两端的电压等于额定电压,灯泡能正常发光.D正确分析:本题考查了学生的电路分析识别能力,属于对电学基本技能的考查.6.家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法()A.都是串联的B.有并联的,也有串联的C.都是并联的D.条件不足,无法判定答案:C知识点:串联电路和并联电路的辨别解析:解答:电灯、插座、电视机、电冰箱、洗衣机,连接在家庭电路火线与零线之间,使用时可以单独工作,互不影响,是并联关系.故选C.分析:各电路元件首尾顺次连接是串联,串联各电路元件相互影响7.有三只相同的灯泡组成的电路,若其中一只灯泡突然熄灭(灯丝断),则下面说法中正确的是()A.如果电路是串联电路,另外两只灯泡一定正常发光B.如果电路是并联电路,另外两只灯泡一定也熄灭C.如果电路是串联电路,另外两只灯泡一定也熄灭D.如果电路是并联电路,另外两只灯泡一定正常发光答案:CD知识点:串联电路和并联电路的辨别解析:解答:串联电路中电流只有一条路径,若其中一只灯泡突然熄灭,电路发生断路,另外两...
