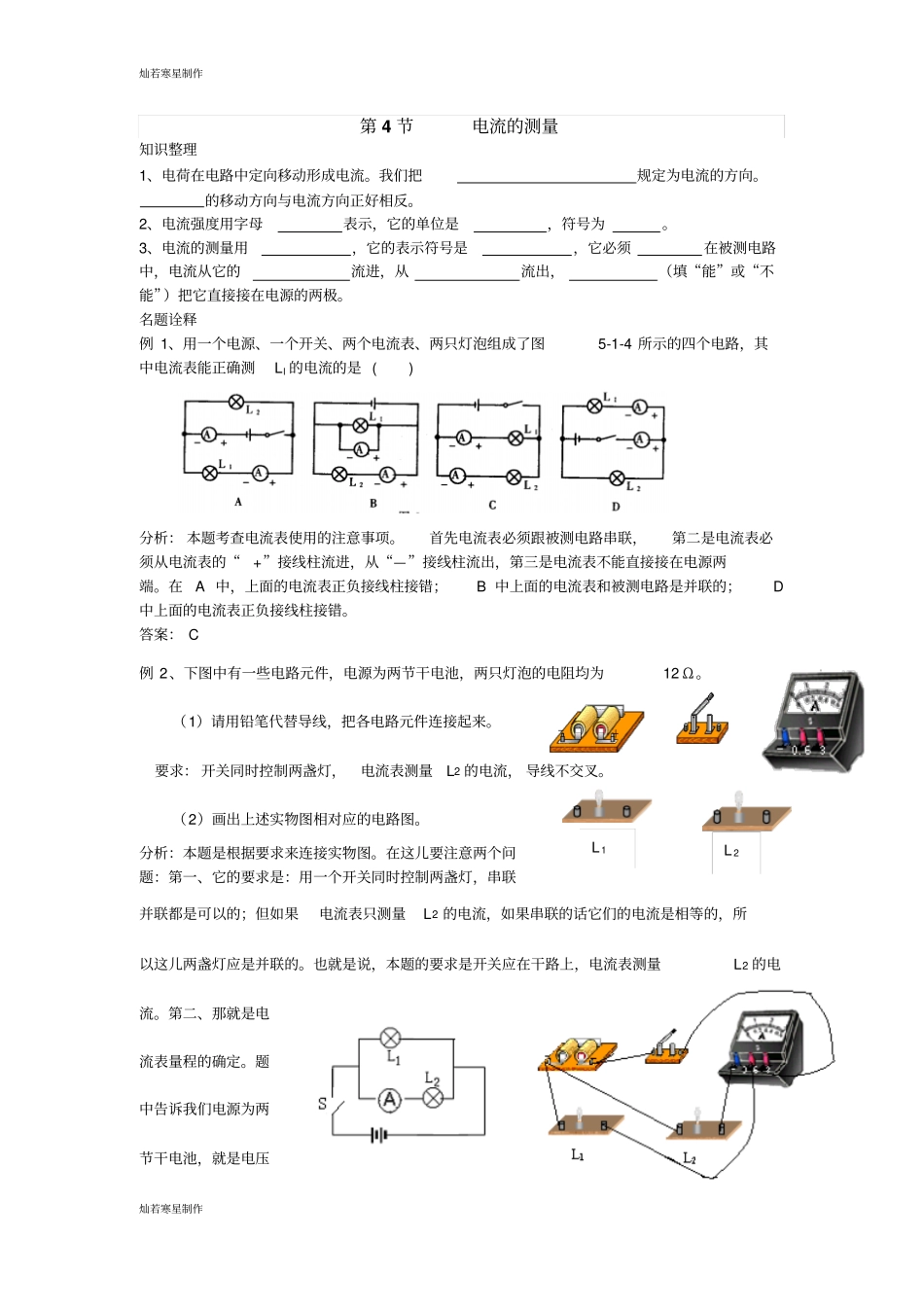

灿若寒星制作灿若寒星制作L1L2第4节电流的测量知识整理1、电荷在电路中定向移动形成电流。我们把规定为电流的方向。的移动方向与电流方向正好相反。2、电流强度用字母表示，它的单位是，符号为。3、电流的测量用，它的表示符号是，它必须在被测电路中，电流从它的流进，从流出，（填“能”或“不能”）把它直接接在电源的两极。名题诠释例1、用一个电源、一个开关、两个电流表、两只灯泡组成了图5-1-4所示的四个电路，其中电流表能正确测Ll的电流的是()分析：本题考查电流表使用的注意事项。首先电流表必须跟被测电路串联，第二是电流表必须从电流表的“+”接线柱流进，从“—”接线柱流出，第三是电流表不能直接接在电源两端。在A中，上面的电流表正负接线柱接错；B中上面的电流表和被测电路是并联的；D中上面的电流表正负接线柱接错。答案：C例2、下图中有一些电路元件，电源为两节干电池，两只灯泡的电阻均为12Ω。（1）请用铅笔代替导线，把各电路元件连接起来。要求：开关同时控制两盏灯，电流表测量L2的电流，导线不交叉。（2）画出上述实物图相对应的电路图。分析：本题是根据要求来连接实物图。在这儿要注意两个问题：第一、它的要求是：用一个开关同时控制两盏灯，串联并联都是可以的；但如果电流表只测量L2的电流，如果串联的话它们的电流是相等的，所以这儿两盏灯应是并联的。也就是说，本题的要求是开关应在干路上，电流表测量L2的电流。第二、那就是电流表量程的确定。题中告诉我们电源为两节干电池，就是电压灿若寒星制作灿若寒星制作为3V，两只灯泡的电阻均为12Ω，所以电流的大小为3V/12Ω=0.25A，电流表量程用0—0.6安。连接和电路图见旁边图。基础巩固：1、关于电流的方向，说法正确的是（）BA、带电微粒的运动方向就是电流的方向B、自由电子移动方向与电流方向相反C、金属导体中自由电子运动方向就是电流的方向D、以上说法均不正确2、下列用电器在正常工作时电流量最小的是（）AA、电子手表B、电冰箱C、白炽灯D、空调器3、（2008丽水）下列有关电流表的使用，不正确．．．的是（）AＡ．电流表并联在被测电路中Ｂ．电流表串联在被测电路中Ｃ．被测电流不超过电流表的量程Ｄ．电流从电流表“＋”接线柱流入，“－”接线柱流出4、要想知道某段电路中通过的电流大小，可以用电流表来测量。如图，要用电流表测量通过L1的电流，下列电路图正确的是（）D5、（2008浙江课改区）小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。测得A、B、C三点的电流，其关系是（）AA．IA＝IB＝ICB．IC＞IB＞IA＞0C．IA＞IB＞IC＞0D．IC＞IB＞IA＝06、指出图3所示电路中的错误之处：(1)_____________________________；(2)_____________________________；(3)_____________________________．7、某电流表有0~3A和0~0.6A两个量程，某同学使用0~3A量程，但却误读了0~0.6A量程的读数，他读得的数据是0.2A，那么真实读数应为＿＿A。8、图5-1-13所示为通电导体的剖面示意图，图中的圆圈表示原子核，黑点表示自由电子，箭头表示自由电子移动的方向。由图可知，导体中电流的方向是。(填“向左”或“向右”)9、（2008呼和浩特）下图是张华同学在“用电流表测电流”的实验中连接的电路．(1)闭合开关，你会观察到灯泡L1和L2的发光情况是：ABC灿若寒星制作灿若寒星制作(2)针对上述现象，你认为该电路存在的问题是：(3)请你在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉．10、如图所示，现有一个电池组、两只电流表A1和A2、两只小灯泡L1和L2、一个开关、导线若干条（用笔画线代替导线）请你设计一个电路，要求开关接在干路，L1和L2并联；两只电流表接在电路中，且电流表A1测干路电流，电流表A2测通过L2的电流。①、请在虚线框中画出你所设计的电路图。②、按照你所设计的电路图，将图中的元件连接起来。（导线不要交叉）综合应用1、电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。这样做...
