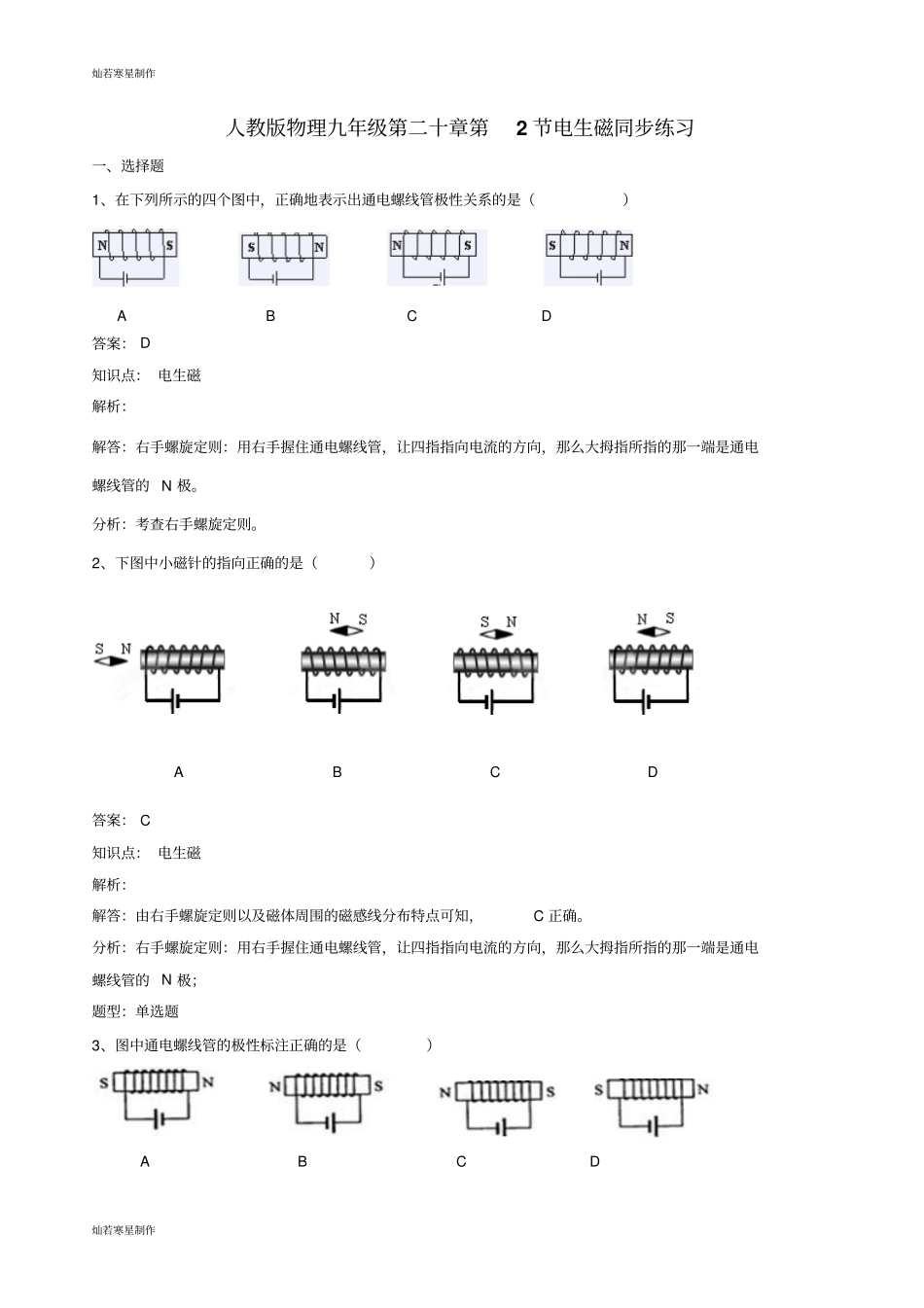

人教版九年级物理全册第二十章第2节电生磁同步练习_第1页
1/14

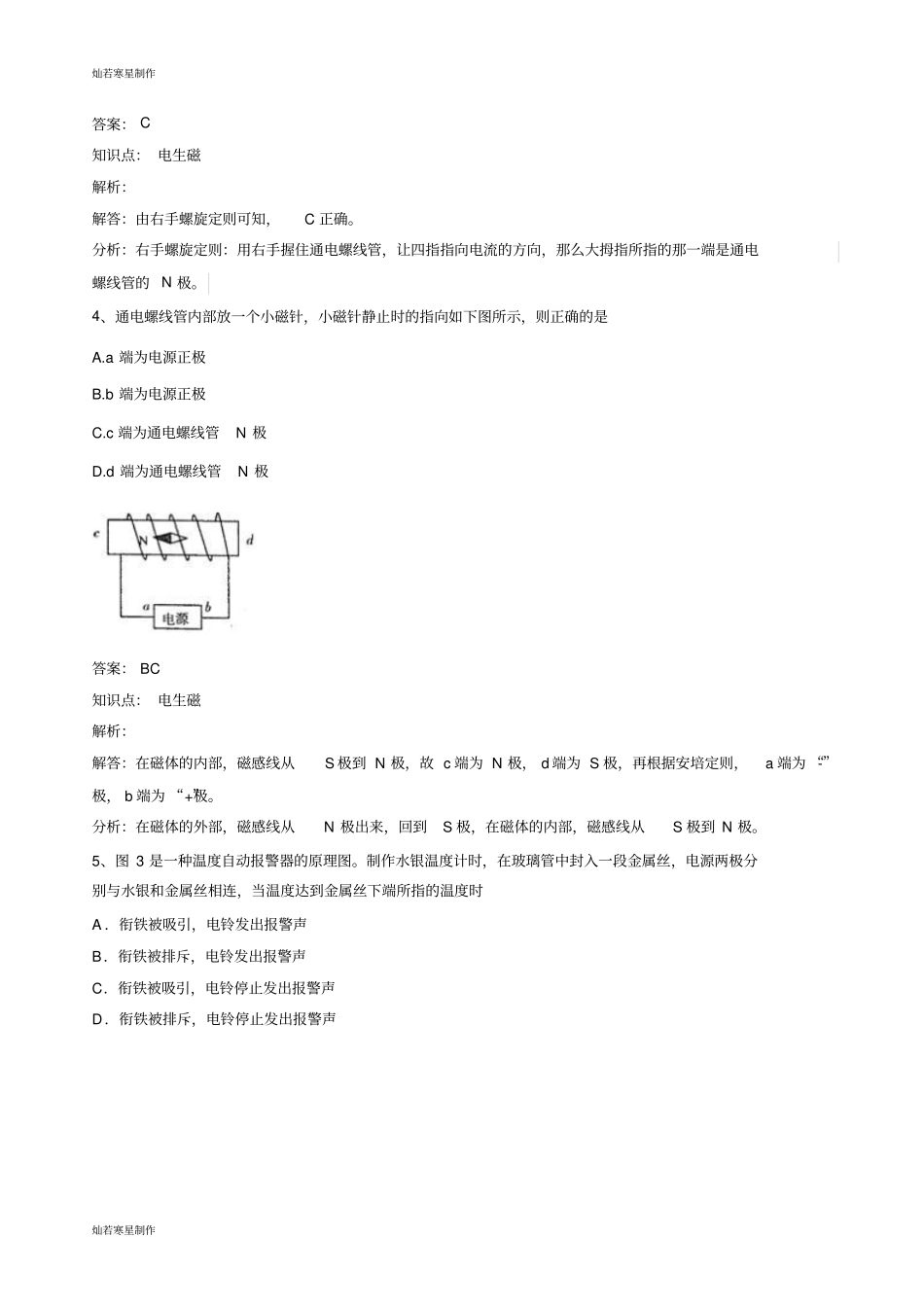

人教版九年级物理全册第二十章第2节电生磁同步练习_第2页
2/14

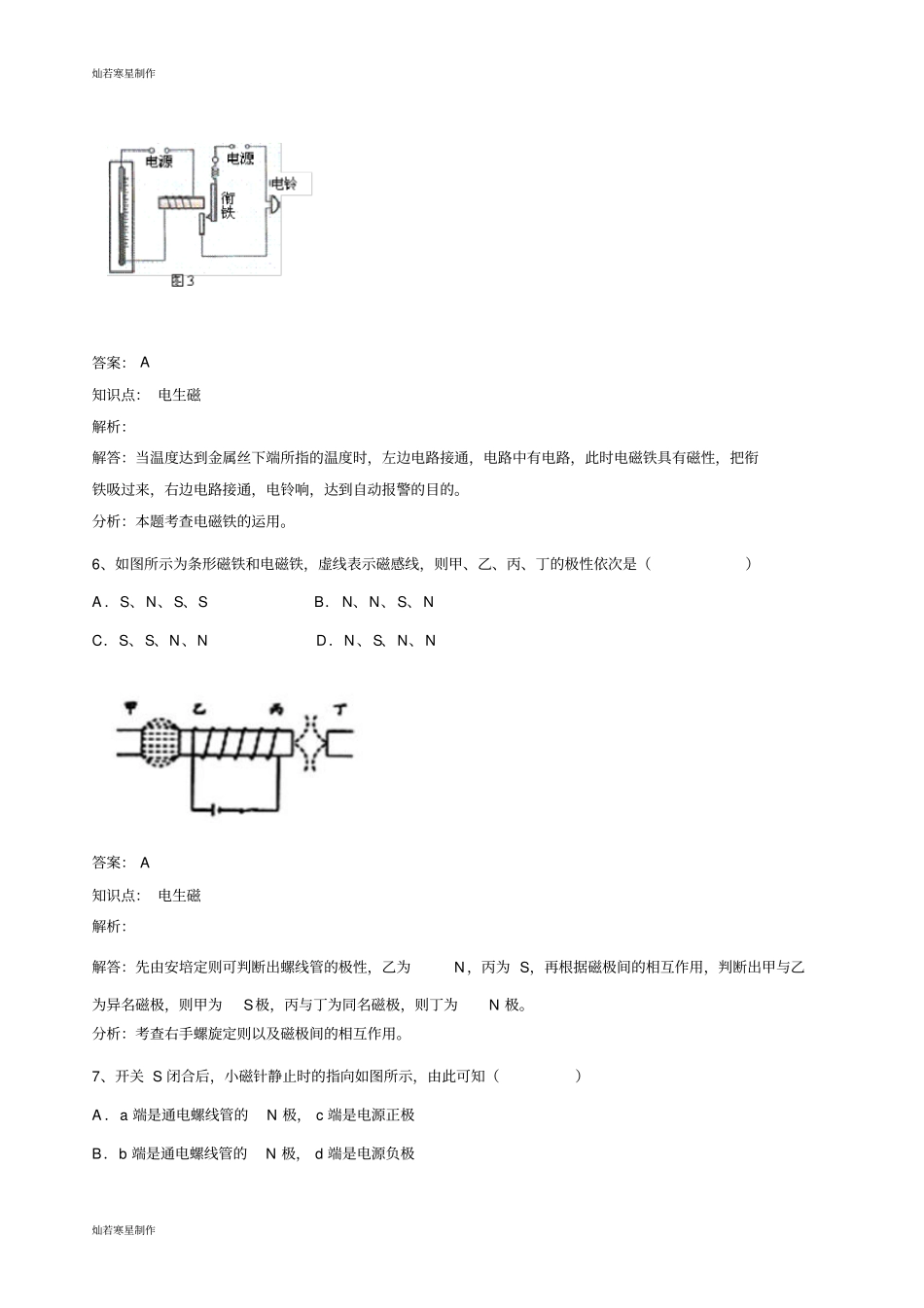

人教版九年级物理全册第二十章第2节电生磁同步练习_第3页
3/14
灿若寒星制作灿若寒星制作人教版物理九年级第二十章第2节电生磁同步练习一、选择题1、在下列所示的四个图中,正确地表示出通电螺线管极性关系的是()ABCD答案:D知识点:电生磁解析:解答:右手螺旋定则:用右手握住通电螺线管,让四指指向电流的方向,那么大拇指所指的那一端是通电螺线管的N极。分析:考查右手螺旋定则。2、下图中小磁针的指向正确的是()ABCD答案:C知识点:电生磁解析:解答:由右手螺旋定则以及磁体周围的磁感线分布特点可知,C正确。分析:右手螺旋定则:用右手握住通电螺线管,让四指指向电流的方向,那么大拇指所指的那一端是通电螺线管的N极;题型:单选题3、图中通电螺线管的极性标注正确的是()ABCD灿若寒星制作灿若寒星制作答案:C知识点:电生磁解析:解答:由右手螺旋定则可知,C正确。分析:右手螺旋定则:用右手握住通电螺线管,让四指指向电流的方向,那么大拇指所指的那一端是通电螺线管的N极。4、通电螺线管内部放一个小磁针,小磁针静止时的指向如下图所示,则正确的是A.a端为电源正极B.b端为电源正极C.c端为通电螺线管N极D.d端为通电螺线管N极答案:BC知识点:电生磁解析:解答:在磁体的内部,磁感线从S极到N极,故c端为N极,d端为S极,再根据安培定则,a端为“-”极,b端为“+”极。分析:在磁体的外部,磁感线从N极出来,回到S极,在磁体的内部,磁感线从S极到N极。5、图3是一种温度自动报警器的原理图。制作水银温度计时,在玻璃管中封入一段金属丝,电源两极分别与水银和金属丝相连,当温度达到金属丝下端所指的温度时A.衔铁被吸引,电铃发出报警声B.衔铁被排斥,电铃发出报警声C.衔铁被吸引,电铃停止发出报警声D.衔铁被排斥,电铃停止发出报警声灿若寒星制作灿若寒星制作答案:A知识点:电生磁解析:解答:当温度达到金属丝下端所指的温度时,左边电路接通,电路中有电路,此时电磁铁具有磁性,把衔铁吸过来,右边电路接通,电铃响,达到自动报警的目的。分析:本题考查电磁铁的运用。6、如图所示为条形磁铁和电磁铁,虚线表示磁感线,则甲、乙、丙、丁的极性依次是()A.S、N、S、SB.N、N、S、NC.S、S、N、ND.N、S、N、N答案:A知识点:电生磁解析:解答:先由安培定则可判断出螺线管的极性,乙为N,丙为S,再根据磁极间的相互作用,判断出甲与乙为异名磁极,则甲为S极,丙与丁为同名磁极,则丁为N极。分析:考查右手螺旋定则以及磁极间的相互作用。7、开关S闭合后,小磁针静止时的指向如图所示,由此可知()A.a端是通电螺线管的N极,c端是电源正极B.b端是通电螺线管的N极,d端是电源负极灿若寒星制作灿若寒星制作C.b端是通电螺线管的N极,d端是电源正极D.a端是通电螺线管的N极,c端是电源负极答案:C知识点:电生磁解析:解答:从小磁针的指向可知通电螺线管的b端为N极,根据安培定则判断,电流从d流出,从c流入,d端为电源正极。分析:考查右手螺旋定则以及磁体周围的磁感线分布特点。8、下列四幅图中小磁针北极指向正确的是()ABCD答案:C知识点:电生磁解析:解答:根据右手螺旋法则(安培定则),A项中螺线管左端为N极,小磁针左端为N极,A选项错误;B项螺线管左端为N极,小磁针右端为N极,B选项错误;D项中螺线管左端为N极,小磁针右端为N极,D选项错误、C正确。分析:考查右手螺旋定则以及磁体周围的磁感线分布特点。9、把一根柔软的螺旋形弹簧竖直悬挂起来,使它的下端刚好跟杯里的水银面相接触,并使它组成如右图所示的电路图,当开关S接通后,将看到的现象是()A.弹簧向上收缩B.弹簧被拉长C.弹簧上下跳动D.弹簧仍静止不动灿若寒星制作灿若寒星制作答案:C知识点:电生磁解析:解答:由于水银是导体,当开关S接通后,电路接通,电路中有电流,弹簧的每一圈相当于一个“磁体”,由安培定则可知,这些“磁体”顺向排列,异名磁极相互吸引,故弹簧的长度变短,导致电路断开,磁性消失,而后,弹簧在自身重力作用下恢复原长,如此反复,是弹簧上下跳动。分析:本题考查安培定则的运用。10、图中的两个线圈,套在一根光滑的玻璃管上。导线柔软,可自由滑动。开关S闭合后,则()A.两线圈左右分开B.两线圈向中...
