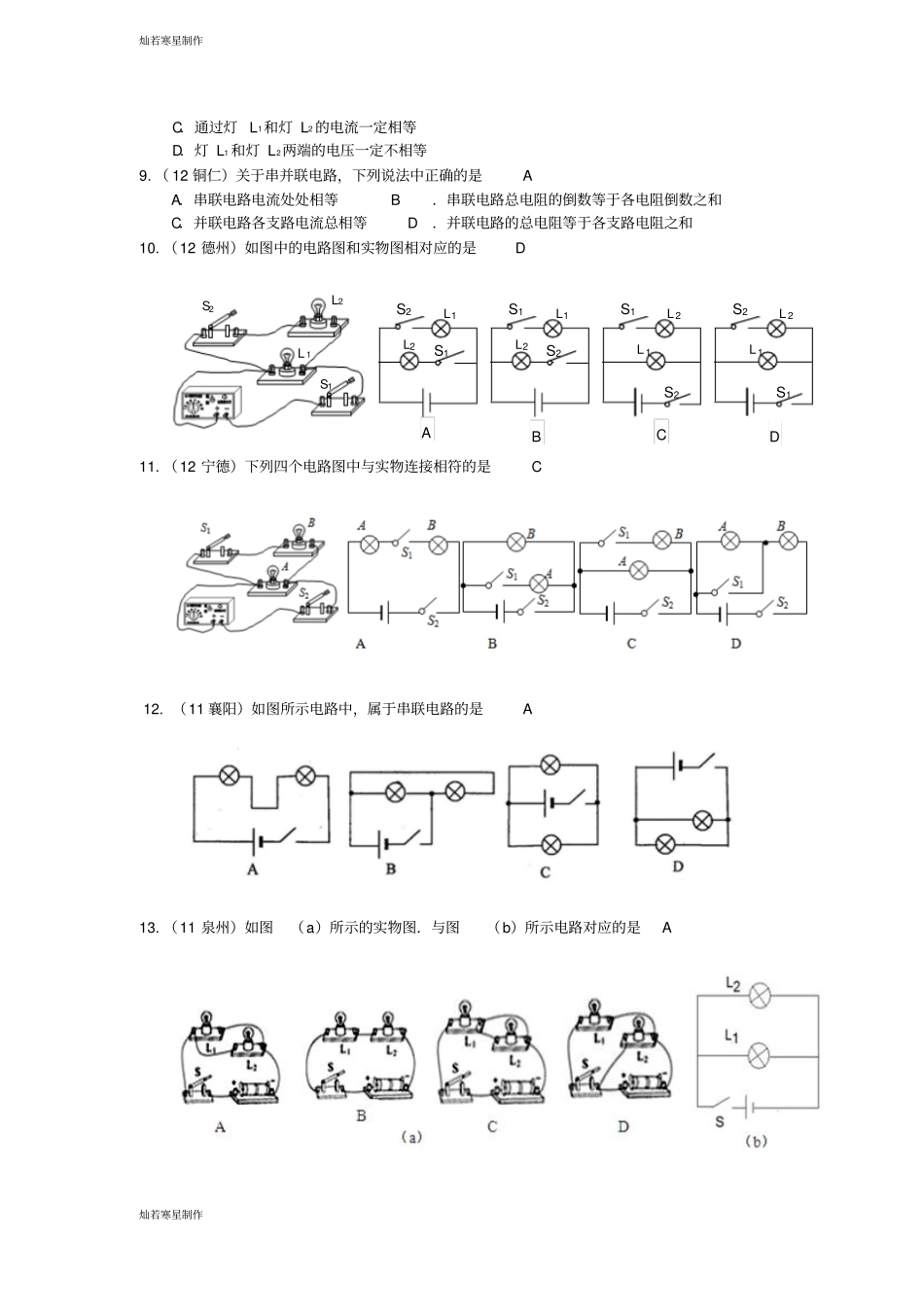

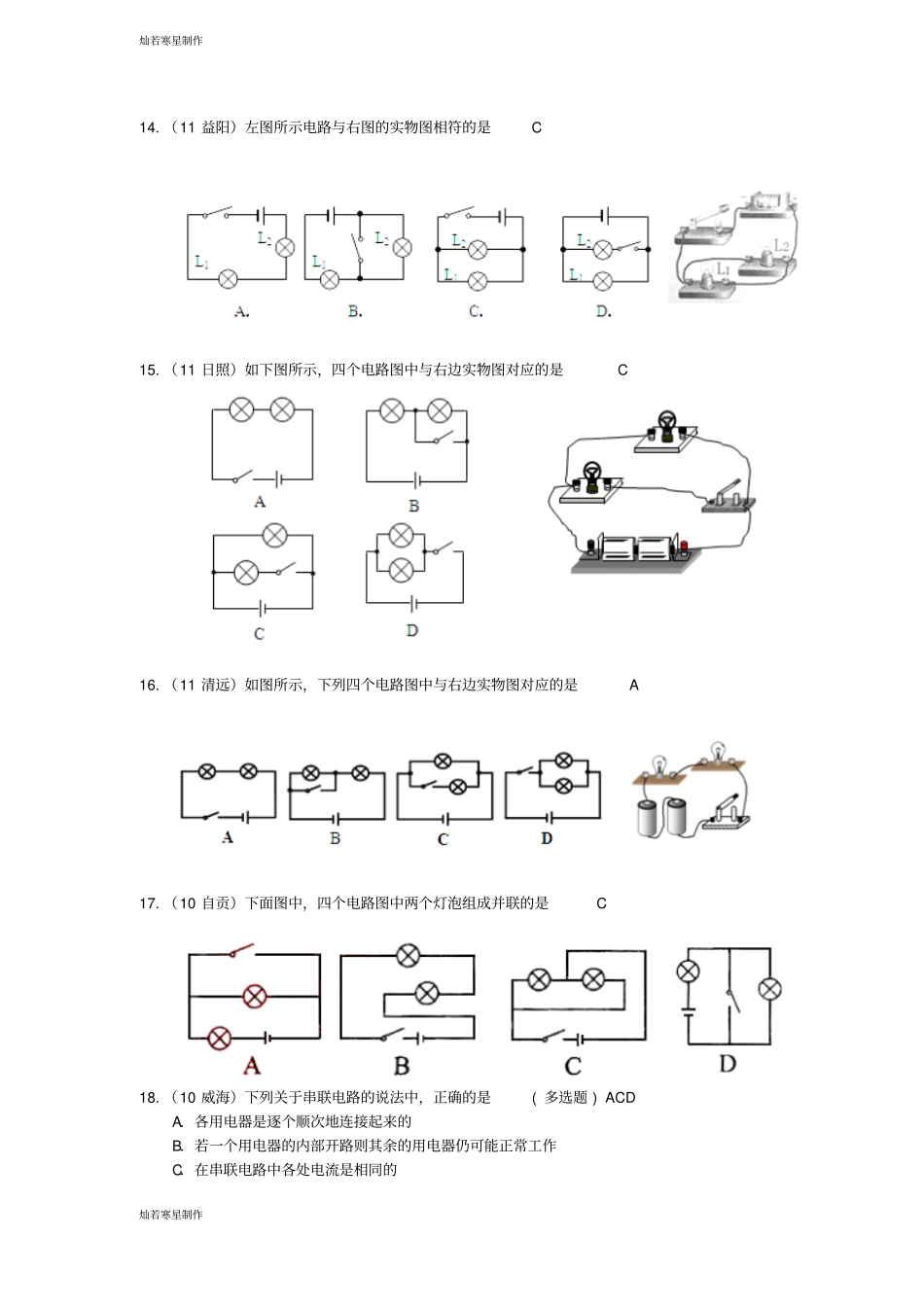

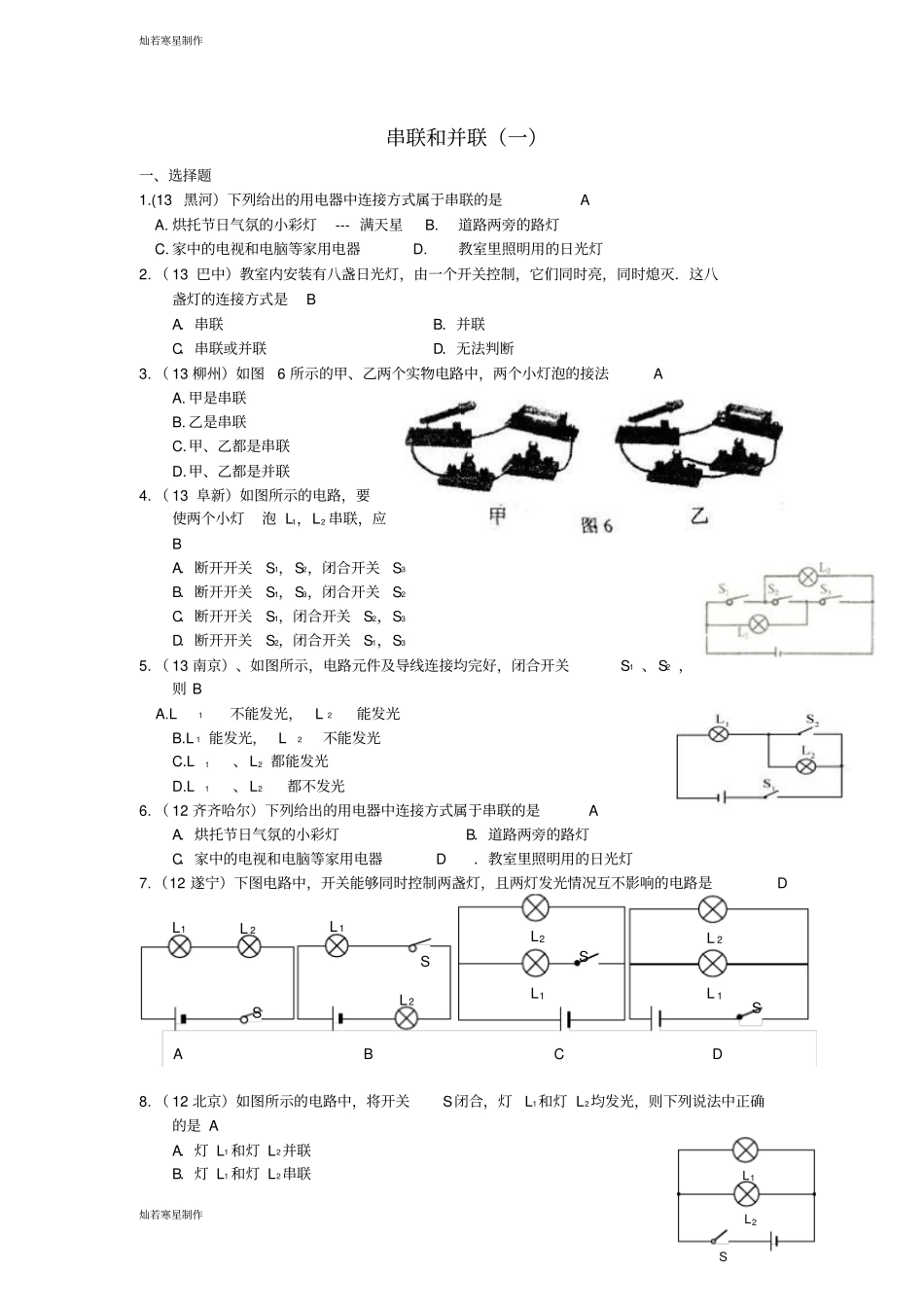

灿若寒星制作灿若寒星制作SL1L2串联和并联（一）一、选择题1.(13黑河）下列给出的用电器中连接方式属于串联的是AA.烘托节日气氛的小彩灯---满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯2.（13巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是BA．串联B．并联C．串联或并联D．无法判断3.（13柳州）如图6所示的甲、乙两个实物电路中，两个小灯泡的接法AA.甲是串联B.乙是串联C.甲、乙都是串联D.甲、乙都是并联4.（13阜新）如图所示的电路，要使两个小灯泡L1，L2串联，应BA．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S35.（13南京）、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则BA.L1不能发光，L2能发光B.L1能发光，L2不能发光C.L1、L2都能发光D.L1、L2都不发光6.（12齐齐哈尔）下列给出的用电器中连接方式属于串联的是AA．烘托节日气氛的小彩灯B．道路两旁的路灯C．家中的电视和电脑等家用电器D．教室里照明用的日光灯7.（12遂宁）下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是D8.（12北京）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是AA．灯L1和灯L2并联B．灯L1和灯L2串联L1L2SSL2L1L1L2SSL2L1ABCD灿若寒星制作灿若寒星制作C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压一定不相等9.（12铜仁）关于串并联电路，下列说法中正确的是AA．串联电路电流处处相等B．串联电路总电阻的倒数等于各电阻倒数之和C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和10.（12德州）如图中的电路图和实物图相对应的是D11.（12宁德）下列四个电路图中与实物连接相符的是C12.（11襄阳）如图所示电路中，属于串联电路的是A13.（11泉州）如图（a）所示的实物图．与图（b）所示电路对应的是AL1S1S2L2L2S1S2L1L1S2S1L2ABCDL1S2S1L2L2S2S1L1灿若寒星制作灿若寒星制作14.（11益阳）左图所示电路与右图的实物图相符的是C15.（11日照）如下图所示，四个电路图中与右边实物图对应的是C16.（11清远）如图所示，下列四个电路图中与右边实物图对应的是A17.（10自贡）下面图中，四个电路图中两个灯泡组成并联的是C18.（10威海）下列关于串联电路的说法中，正确的是(多选题)ACDA．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路则其余的用电器仍可能正常工作C．在串联电路中各处电流是相同的灿若寒星制作灿若寒星制作D．一个开关可使电路中的各灯泡同时发光或同时熄灭（10郴州）下列四个电路图中与右边实物图相对应正确的是C19.(10金昌)如图2所示的四个电路中，与左边实物图对应的是D20.（10钦州）图中的四个电路图与右边实物连接图对应的是C21.（09厦门）LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其它字均正常发光(如图3)，根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是A．这个字与其它字之间一定是串联的B．这个字与其它字之间一定是并联的C．这个字的笔划之间一定是串联的D．这个字的笔划之间一定是并联的22.（09宁波）下列与实物图一致的电路图是C灿若寒星制作灿若寒星制作23.（09四川自贡）.下列四个电路图中与右边实物图相对应的是CA.BCD24.（09株洲）左图所示实验电路相对应的电路图是右图中的D二、填空题1.（13哈尔滨）家庭电路中各用电器的连接方式是联，这种电路连接方式的好处是.并各用电器可独立工作（或各用电器互不影响）2.（13云南）如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关，此时A与B联在电路中。S1和S2并3.(13鞍山）如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明等由冰箱门联动开关控制．冰箱门关闭后，联动开关应该处于状态，当冰箱里的温度升高到一定程度时，温控开关会自动（选填“断开”或“闭合”）。断开闭合4.（12...
