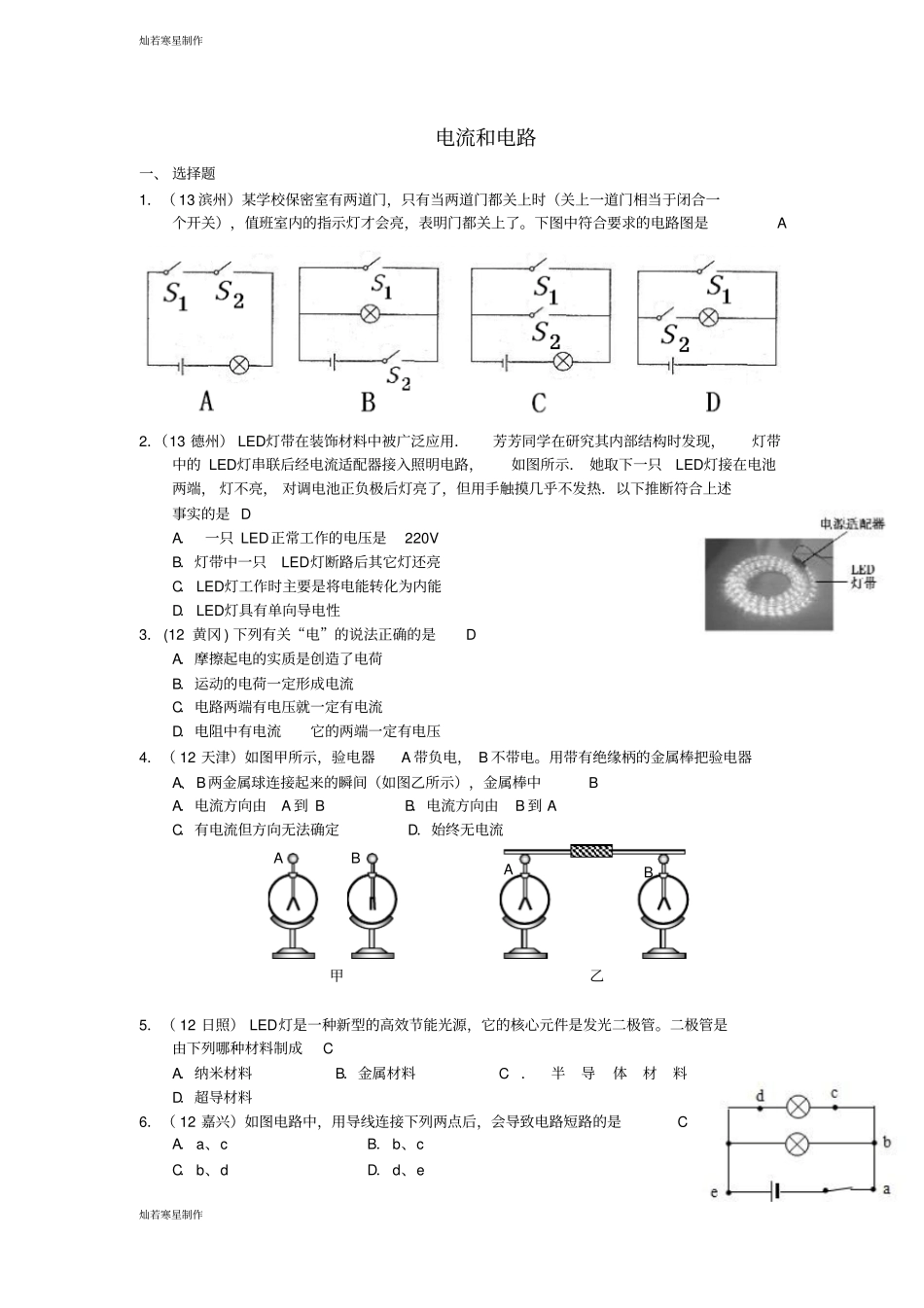

灿若寒星制作灿若寒星制作ABAB甲乙电流和电路一、选择题1．（13滨州）某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。下图中符合要求的电路图是A2．（13德州）LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实的是DA．一只LED正常工作的电压是220VB．灯带中一只LED灯断路后其它灯还亮C．LED灯工作时主要是将电能转化为内能D．LED灯具有单向导电性3．(12黄冈)下列有关“电”的说法正确的是DA．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流它的两端一定有电压4．（12天津）如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中BA．电流方向由A到BB．电流方向由B到AC．有电流但方向无法确定D．始终无电流5．（12日照）LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管是由下列哪种材料制成CA．纳米材料B．金属材料C．半导体材料D．超导材料6．（12嘉兴）如图电路中，用导线连接下列两点后，会导致电路短路的是CA．a、cB．b、cC．b、dD．d、e灿若寒星制作灿若寒星制作ABCDMLS2S1S1MS2LMS2S1LMLS2S1BAS1S2吹风机电源SSSSL2L2L2L2L1L1L1L1L1L27．（12莆田）如图所示的电路，闭台开关S1和S2后，下列分析正确的是CA．小灯泡亮，电铃响B．小灯泡亮，电铃不响C．小灯泡不亮，电铃响D．小灯泡不亮，电铃不响8．（2011北海）下列不属于．．．用电器的是DABCD9．（11三明）如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是DA．只闭合开关S1，电吹风吹出冷风B．只闭合开关S2，电吹风吹出热风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风10．（11北京）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是D11．（11河池）下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误．．的是DA．灯头接线松动——检查加固B．灯泡的灯丝断了——换新灯泡C．灯头内的电线断了——换新线并接好D．连接灯泡的两条导线短路——换新灯泡12．（11益阳）如图所示的电路图中与实物图对应是CABCD13．（11清远）如图所示，下列四个电路图与右边实物图对应的是AL灿若寒星制作灿若寒星制作ABCD14．（11泰州）小红发现教室里的一个开关可以同时控制两盏灯，下图中符合要求的电路图是A15．（11娄底）上海世博会园区80%的夜景照明光源采用低碳节能的LED（发光二极管）照明技术。制作LED灯的核心材料是BA．导体B．半导体C．绝缘体D．超导体16．（11湖南怀化）关于电流与电源，下列说法中正确的是AA．规定正电荷定向移动的方向为电流方向B．只有电路断开时，电路中才能有电流C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电17．（11重庆）在如图所示的电路中，闭合开关后两盏灯都可能发光的是BA.只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合18．（11自贡）如图所示的电路，闭合开关S1和S2后，下列分析正确的是CA．小灯泡亮，电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响19．（11娄底）如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是BA．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响20．（11长沙）如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是DA．只闭合S2时，铃响灯不亮B．只闭合S1时，灯亮铃不响C．同时闭合S1、S2，铃响灯不亮D．同时闭合S1、S2，灯亮铃不响21．（11三明）如图所示是一个能吹出冷热风的电吹风简化电路图，...
