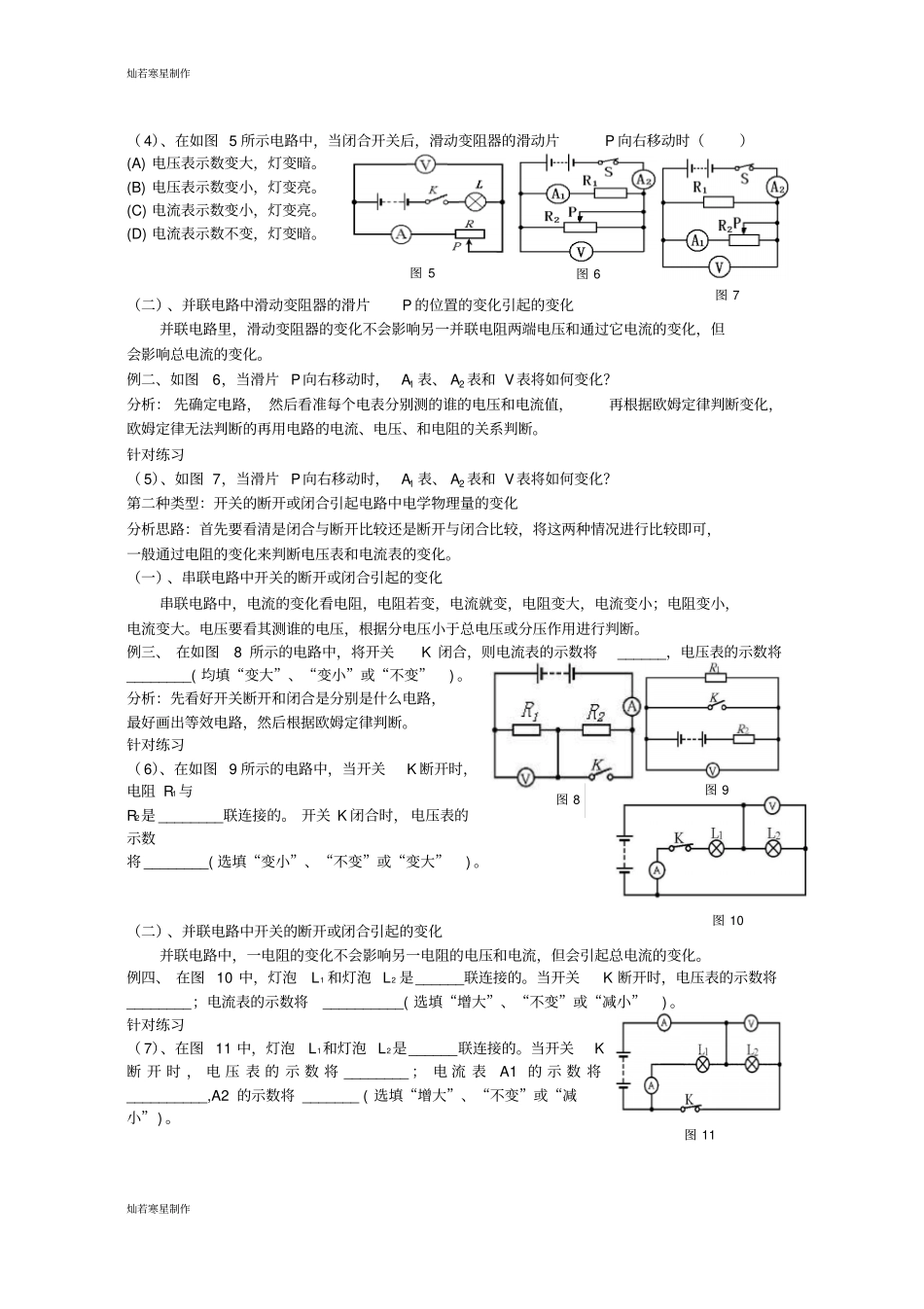

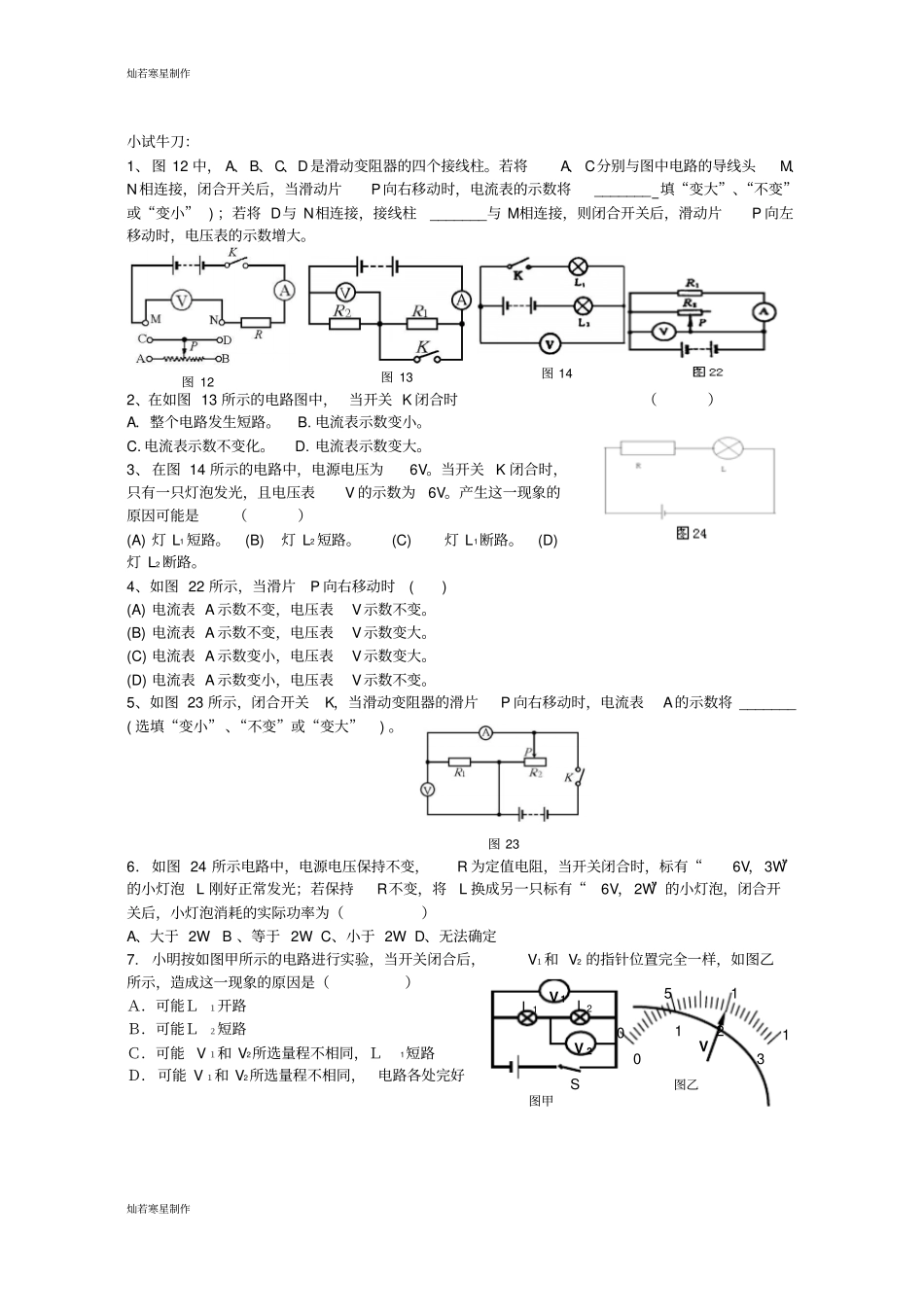

灿若寒星制作灿若寒星制作动态电路及电路故障分析一、复习目标：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。二、知识储备：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越（多或少）。2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）。3、有公式I=U/R得，当电压不变时，电阻越大，电流就越（大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越（大或小）；5、电流表的特点是电阻很（大或小），通常相当于，电压表的特点是电阻很（大或小），通常相当于。三、典型例题动态电路部分第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化分析思路：首先看清电路图，电路是串联还是并联，电压表是测滑动变阻器的电压还是定值电阻的，电流测总的还是分的，依据情况判定。（一）．串联电路中滑动变阻器的滑片P的位置的变化引起的变化串联电路里，滑动变阻器接入电路里的阻值变大其两端电压也变大，而和它串联的电阻两端的电压变小（电源总电压不变），总电流变小。例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。P左移→R2↓→R↓→I↑→A表↑。R1不变→IR1↑→U1↑→V表↑。判断V表的变化还可以根据串联电路的分压原理来分析：R2↓→U2↓→U1↑→V表↑。针对练习（1）、如图2，当滑片P向左移动时，A表和V表将如何变化。（2）、如图3，当滑片P向左移动时，A表和V表将如何变化（3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电流表示数变大，灯变暗。(B)电流表示数变小，灯变亮。(C)电压表示数不变，灯变亮。(D)电压表示数不变，灯变暗。图1图2图3图4灿若寒星制作灿若寒星制作（4）、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电压表示数变大，灯变暗。(B)电压表示数变小，灯变亮。(C)电流表示数变小，灯变亮。(D)电流表示数不变，灯变暗。（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化并联电路里，滑动变阻器的变化不会影响另一并联电阻两端电压和通过它电流的变化，但会影响总电流的变化。例二、如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。针对练习（5）、如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？第二种类型：开关的断开或闭合引起电路中电学物理量的变化分析思路：首先要看清是闭合与断开比较还是断开与闭合比较，将这两种情况进行比较即可，一般通过电阻的变化来判断电压表和电流表的变化。（一）、串联电路中开关的断开或闭合引起的变化串联电路中，电流的变化看电阻，电阻若变，电流就变，电阻变大，电流变小；电阻变小，电流变大。电压要看其测谁的电压，根据分电压小于总电压或分压作用进行判断。例三、在如图8所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。针对练习（6）、在如图9所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。（二）、并联电路中开关的断开或闭合引起的变化并联电路中，一电阻...
